Требования к сжатому воздуху и электропитанию для металлообрабатывающих станков
Требования к воздуху и электропитанию для станков сводятся к двум наборам параметров, которые нужно проверить до монтажа. По сжатому воздуху это рабочее давление 6-8 бар на входе, расход под пиковую нагрузку и класс качества по ISO 8573-1 (точка росы, содержание масла и твёрдых частиц). По электропитанию – трёхфазная сеть 380-400 В, 50 Гц с допуском по напряжению обычно в пределах 10%, правильное сечение кабеля, защитное заземление и, для приводов с ЧПУ, стабильность частоты и низкий уровень помех. Если хотя бы один из этих пунктов не выполнен, станок либо не выйдет на паспортную точность, либо отработает в аварию.
Разберём по порядку, какие цифры считаются нормой и как их проверить своими силами. Материал применим к обрабатывающим центрам с ЧПУ, токарным и ленточнопильным станкам: физика подготовки воздуха и требования к сети у них общие, отличаются только величины расхода и мощности.
Кратко: главное
- Рабочее давление воздуха – 6-8 бар на входе в станок, с запасом на потери в магистрали. Многие узлы ЧПУ и пневмозажимы рассчитаны на 6 бар, и просадка ниже 5 бар уже нарушает их работу.
- Расход считают по пиковой нагрузке, а не по среднему. Продувка зоны резания, смена инструмента и пневмопатрон дают кратковременные залпы, в разы превышающие средний расход.
- Качество воздуха задаёт стандарт ISO 8573-1 тремя цифрами: класс по частицам, по влаге (точке росы) и по маслу. Для станков с ЧПУ типична подготовка уровня 3-4 по каждому параметру.
- Электропитание – три фазы 380-400 В, 50 Гц с допуском по напряжению около 10% и перекосом фаз не более нескольких процентов. Сечение кабеля и номинал защиты подбирают по паспортному току.
- Заземление обязательно и для безопасности, и для работы ЧПУ: без нормального контура растут помехи, сбоит электроника, ложно срабатывают датчики.
Требования к сжатому воздуху: давление и расход
Первое, что проверяют, – давление на входе в станок под нагрузкой, а не на манометре компрессора. Большинство металлообрабатывающих станков с пневматикой рассчитаны на 6 бар в точке подключения; заводы обычно держат в цеховой магистрали 7-8 бар, чтобы компенсировать потери на фильтрах, осушителе, длинных трубопроводах и быстроразъёмах. Если между компрессором и станком давление падает с 8 до 5 бар, пневмозажимы недожимают заготовку, а обдув зоны резания теряет эффективность. Поэтому в паспорте указывают именно минимальное давление на входе, и его проверяют манометром прямо у станка в момент пиковой работы.
Расход – второй ключевой параметр, и здесь чаще всего ошибаются. Станок потребляет воздух неравномерно: в покое расход близок к нулю, а в момент продувки СОЖ, срабатывания пневмопатрона или очистки зоны резания идёт короткий залп в сотни литров в минуту. Если компрессор и ресивер подобраны по среднему расходу, при залпе давление в сети проседает. Правильный подход – суммировать пиковые расходы узлов, добавить запас 20-30% на утечки и рост парка, и уже под эту цифру подбирать источник. Обрабатывающий центр с активной продувкой берёт заметно больше воздуха, чем ленточнопильный станок, где пневматика используется эпизодически.
Качество воздуха по ISO 8573-1: влага, масло, частицы
Качество сжатого воздуха описывают тремя классами по стандарту ISO 8573-1: по твёрдым частицам, по влажности (точке росы под давлением) и по остаточному маслу. Запись вида «класс 4.4.3» читается как частицы – класс 4, влага – класс 4, масло – класс 3, где меньшая цифра означает более чистый воздух. Для станков с ЧПУ, пневмоавтоматикой и точной измерительной оснасткой ориентируются на классы 3-4 по каждому параметру: этого достаточно, чтобы влага не конденсировалась в магистрали, а масляный туман не забивал дроссели и не портил направляющие.

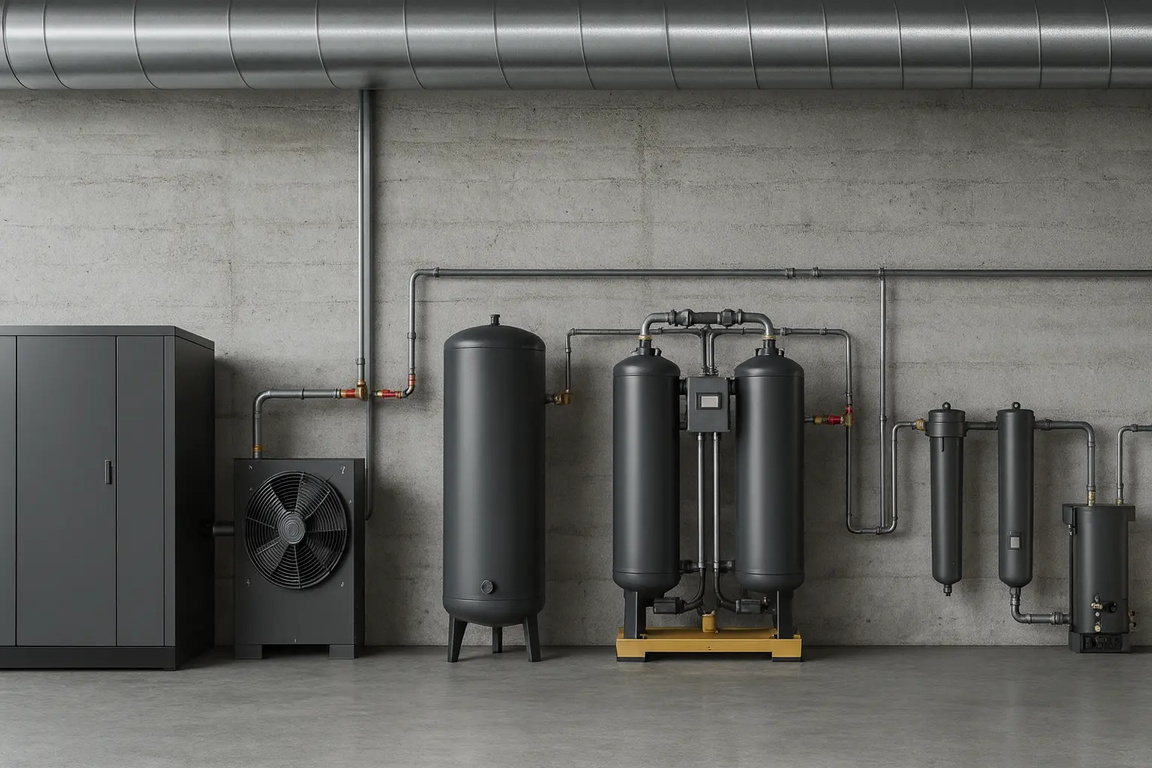

Самая частая проблема – влага. Тёплый воздух после компрессора несёт водяной пар; при остывании в трубопроводе пар конденсируется, вода попадает в пневмоузлы, вызывает коррозию и зимой замерзает в наружных участках. Лечится это осушителем: для цеха обычно достаточно точки росы под давлением +3 °C, для линий по холодным зонам нужен адсорбционный осушитель с точкой росы -40 °C и ниже. Масло убирают коалесцентные фильтры, частицы и ржавчину – предварительные. Базовую подготовку у станка даёт блок «фильтр-регулятор-лубрикатор», но чистоту всей сети задаёт центральная подготовка воздуха.
Требования к электропитанию станка
Стандартное питание металлообрабатывающего станка – трёхфазная сеть 380-400 В частотой 50 Гц. Допуск по напряжению у большинства станков и приводов лежит в пределах примерно 10% от номинала, то есть коридор от 342 до 418 В. Выход за эти границы опасен по-разному: при заниженном напряжении двигатель греется и теряет момент, при завышенном страдают конденсаторы блоков питания и частотные преобразователи. Отдельно нормируют перекос фаз – разницу напряжений между фазами; для трёхфазных двигателей и приводов её держат в пределах нескольких процентов, иначе резко растёт нагрев обмоток.
Сечение питающего кабеля подбирают по паспортному току станка с учётом длины линии, а номинал автомата – по тому же току с запасом на пусковые броски. Занижённое сечение даёт падение напряжения: станок в конце цеха «видит» напряжение ниже, чем на вводном щите, особенно в пуске мощного шпинделя. Для станков с частотным преобразователем важна и чистота сети: провалы, гармоники и помехи от соседнего оборудования вызывают ошибки ЧПУ. В сложных случаях ставят сетевые дроссели, фильтры или отдельную питающую линию.
Заземление, защита и помехи ЧПУ
Заземление станка с ЧПУ решает две задачи: электробезопасность и устойчивость электроники к помехам. По условиям безопасности корпус и все токопроводящие части должны быть подключены к защитному проводнику – это требование действует для любого станка, питаемого от сети. Правила устройства электроустановок и паспорт оборудования задают, какой должна быть система заземления и сопротивление контура. Без нормального заземления пробой изоляции выводит опасный потенциал на корпус, а это прямой риск для оператора.
Для ЧПУ заземление важно ещё и как опорная «земля» для сигналов. Плохой контур приводит к паразитным токам, наводкам и сбоям: станок теряет позиционирование, ложно срабатывают датчики, «плывут» показания измерительных систем. Экраны кабелей энкодеров и датчиков заземляют по схеме производителя, силовые и сигнальные линии разводят отдельно. Комплект защиты дополняют автоматами нужного номинала и, где требуется, устройством защитного отключения. Всё это – часть подготовки места под станок наравне с фундаментом и подводом воздуха.
Станок выходит на паспортную точность только тогда, когда обе питающие линии в норме одновременно: чистый воздух нужного давления и расхода и стабильная трёхфазная сеть с правильным заземлением. Слабое звено – просевшее давление или перекос фаз – определяет реальный результат вернее, чем класс самого станка.
Обобщённое правило подготовки места под металлообрабатывающее оборудование
Сравнение: воздух и электропитание по параметрам
| Параметр | Сжатый воздух | Электропитание |
|---|---|---|
| Базовый номинал | 6-8 бар на входе | 380-400 В, 50 Гц, 3 фазы |
| Допуск | не ниже минимума в паспорте под нагрузкой | около 10% по напряжению, перекос фаз – единицы % |
| Что считают по пику | расход л/мин при продувке и зажиме | пусковой ток шпинделя и приводов |
| Качество / чистота | класс ISO 8573-1 (частицы, влага, масло) | гармоники, провалы, помехи от соседей |
| Ключевая защита | осушитель, фильтры, отвод конденсата | заземление, автоматы, дроссели/фильтры |
| Типичная ошибка | подбор по среднему расходу вместо пика | занижённое сечение и слабое заземление |
Частые ошибки при подготовке места
Ошибки повторяются от цеха к цеху и почти всегда сводятся к экономии на подготовке. Первая – давление меряют не там: смотрят на компрессор, а не на вход станка под нагрузкой. Вторая – расчёт по среднему расходу: система вроде бы «тянет», но при одновременных залпах давление проваливается. Третья – нет осушителя или отвода конденсата: вода идёт в пневмоузлы, зимой замерзает, узлы корродируют. Четвёртая – занижённое сечение кабеля: на длинной линии станок недополучает напряжение, особенно в пуске. Пятая – формальное заземление: контур есть «для галочки», а ЧПУ ловит помехи и сбоит. Шестая – общая линия с мощным соседом: сварка или пресс рядом сажают напряжение и наводят помехи.
Частые вопросы
Какое давление сжатого воздуха нужно станку с ЧПУ?
Ориентир – 6 бар на входе в станок под нагрузкой; в цеховой магистрали держат 7-8 бар с запасом на потери. Важно мерить давление у самого станка в момент пиковой работы, а не на манометре компрессора. Просадка ниже 5 бар уже нарушает работу пневмозажимов и обдува.
Как понять, какой расход воздуха закладывать?
Суммируйте пиковые расходы узлов станка (продувка, пневмопатрон, обдув), а не средние значения, добавьте 20-30% на утечки и рост парка и под эту цифру подбирайте компрессор и ресивер. Именно кратковременные залпы, а не средний расход, определяют, просядет ли давление в сети.
Что означает класс воздуха по ISO 8573-1?
Это три цифры – классы по твёрдым частицам, по влаге (точке росы) и по остаточному маслу; чем меньше цифра, тем чище воздух. Для станков с ЧПУ обычно ориентируются на классы 3-4 по каждому параметру. Влагу убирают осушителем, масло и частицы – фильтрами.
Какое напряжение и допуск нужны для станка?
Стандарт – трёхфазная сеть 380-400 В, 50 Гц с допуском по напряжению около 10% (примерно 342-418 В) и перекосом фаз в пределах единиц процентов. Сечение кабеля и номинал защиты подбирают по паспортному току станка с запасом на пусковые броски.
Зачем станку с ЧПУ отдельное заземление?
Заземление обеспечивает электробезопасность и служит опорной «землёй» для сигналов ЧПУ. Плохой контур даёт наводки и сбои: станок теряет позиционирование, ложно срабатывают датчики. Экраны кабелей датчиков заземляют по схеме производителя, силовые и сигнальные линии разводят отдельно.
Как проверить готовность места под станок
Порядок простой: возьмите паспорт станка и выпишите требуемое давление и расход воздуха, класс качества по ISO 8573-1, напряжение, ток и требования к заземлению. Затем проверьте по факту – манометром давление на входе под нагрузкой, замером расход и точку росы, а по электрике напряжение по фазам, перекос и сопротивление контура заземления. Всё, что не проходит по цифрам, устраняйте до пуска: осушитель и фильтры по воздуху, сечение кабеля, отдельная линия и дроссели по электрике.
