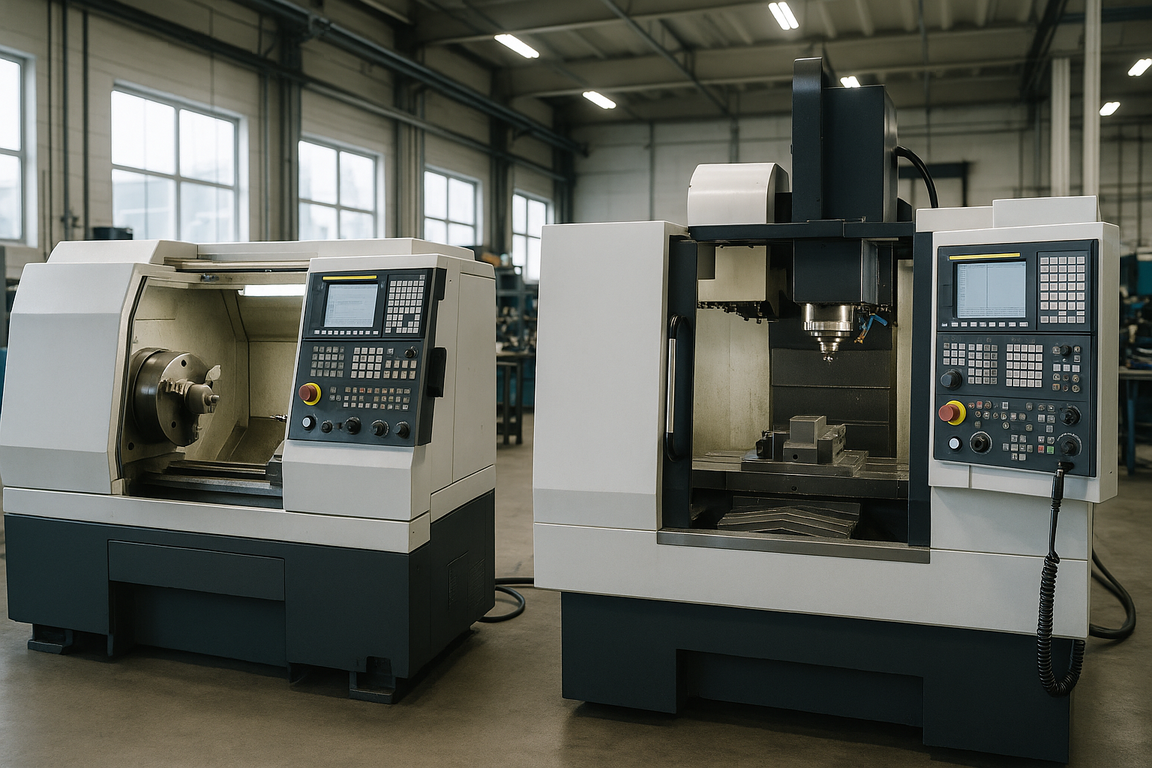

Токарный, фрезерный или обрабатывающий центр: какой станок выбрать под задачи цеха

Какой станок выбрать под задачи цеха, проще всего определить по форме детали и серийности. Для тел вращения (валы, втулки, фланцы, детали с резьбой и канавками) берут токарный станок или токарный станок с ЧПУ. Для призматических деталей (корпуса, плиты, кронштейны с пазами и отверстиями) – фрезерный станок или фрезерный обрабатывающий центр. Если деталь сложная и её выгодно делать за один установ, совмещая точение и фрезерование, выбирают обрабатывающий центр (токарно-фрезерный или многооперационный). Универсальный станок без ЧПУ оправдан на единичных и ремонтных работах, а как только пошла серия и нужен стабильный повтор размеров – переходят на ЧПУ.

Ниже разбираем, чем токарная обработка отличается от фрезерной по сути, когда одного станка мало и нужен обрабатывающий центр, где проходит граница между универсалом и ЧПУ, как на выбор влияют серийность, требуемая точность и жёсткость, и какие требования станок предъявляет к фундаменту, электропитанию и сжатому воздуху в цехе. Материал рассчитан на технологов и снабженцев, которым нужна рабочая логика подбора, а не сравнение брендов.

Кратко: главное

• Форма детали задаёт группу станка. Тело вращения – токарный, призматическая деталь – фрезерный, сложная деталь с разными операциями – обрабатывающий центр.
• Обрабатывающий центр – это станок с ЧПУ, автосменой инструмента и многооперационностью. Он делает деталь за один или два установа там, где иначе нужны несколько станков и перестановок.
• Универсал против ЧПУ решает серийность. Единичные, ремонтные и опытные детали дешевле на универсальном станке; серия с повтором размеров – на ЧПУ.
• Точность и жёсткость связаны. Стабильно держать допуск 0.01-0.02 мм способен только жёсткий станок с термостабильной стойкой и качественными направляющими.
• Станок надо готовить под цех заранее. Фундамент, выделенная линия электропитания и осушённый сжатый воздух для ЧПУ – часть проекта, а не мелочь на потом.

Токарные станки: всё, что вращается

Токарный станок обрабатывает тела вращения: деталь вращается в шпинделе, а резец снимает металл. Это валы, оси, втулки, фланцы, шкивы, штуцеры, любые детали, у которых основные поверхности – цилиндры, конусы и торцы вокруг одной оси. На токарной группе точат наружные и внутренние диаметры, подрезают торцы, растачивают отверстия, нарезают наружную и внутреннюю резьбу, протачивают канавки и галтели. Если чертёж детали в основном описывается диаметрами и длинами, задача токарная.

Простой винторезный станок закрывает ремонт и единичные детали: оператор ведёт суппорт вручную по лимбам. Токарный станок с ЧПУ добавляет повторяемость и сложную геометрию контура – конусы, радиусы, фаски выдерживаются программой одинаково на всей партии. У токарных обрабатывающих центров бывает приводной инструмент и ось C: тогда прямо на токарной базе можно фрезеровать лыски, сверлить отверстия не по центру, нарезать шпоночные пазы. Это уже переход к токарно-фрезерной обработке, о которой ниже.

Фрезерные станки: призматика, пазы и карманы

Фрезерный станок обрабатывает неподвижную деталь вращающимся инструментом и берёт на себя всё, что не является телом вращения. Это корпусные детали, плиты, кронштейны, матрицы и пуансоны, детали с плоскостями, уступами, пазами, карманами и группами отверстий. Фреза снимает металл боковой и торцевой кромкой, обрабатывая плоскости и контуры; сверлением и растачиванием на том же станке получают отверстия. Если деталь призматическая и её нельзя описать через вращение вокруг одной оси, это работа для фрезерной группы.

Разброс внутри группы большой. Универсально-фрезерный станок с ручным управлением подходит для единичных работ и доработки. Фрезерный станок с ЧПУ обрабатывает сложный контур и объёмные поверхности по программе. Трёхосевой станок работает по осям X, Y, Z; четырёх- и пятиосевые добавляют поворот детали или инструмента, что позволяет обрабатывать наклонные плоскости и сложные формы с меньшим числом установов. Чем сложнее геометрия и чем важнее взаимное расположение поверхностей, тем больше осей и жёсткости требуется от станка.

Обрабатывающий центр: когда одного станка мало

Обрабатывающий центр – это станок с ЧПУ, устройством автоматической смены инструмента и способностью выполнять несколько видов обработки за один установ детали. В магазине инструмента у него десятки позиций: фрезы, свёрла, метчики, расточные оправки меняются автоматически по программе. Смысл центра – многооперационность: деталь закрепляют один раз, и станок сам последовательно фрезерует, сверлит, растачивает и нарезает резьбу, не требуя переустановки на другое оборудование.

Это важно там, где критична точность взаимного расположения поверхностей. Каждый новый установ вносит погрешность базирования; чем меньше установов, тем точнее держатся межосевые расстояния и соосность. Токарно-фрезерный центр совмещает точение и фрезерование в одной машине: сложную деталь, которую иначе гоняли бы между токарным и фрезерным станками, он делает целиком. За это платят ценой и сложностью, поэтому центр берут под конкретную номенклатуру сложных деталей или под серию, а не «на всякий случай».

Универсальный станок или ЧПУ: граница по серийности

Выбор между универсальным станком и ЧПУ решает не престиж, а число одинаковых деталей и требования к повтору. Универсальный станок с ручным управлением дешевле, проще в обслуживании и не требует программирования. На единичных деталях, ремонте, подгонке и опытных образцах он выигрывает: пока технолог напишет и отладит программу для ЧПУ, опытный токарь или фрезеровщик уже сделает деталь вручную. Для мастерской, ремонтного участка и штучных заказов универсал часто оптимален.

ЧПУ окупается на повторе. Станок с числовым программным управлением стабильно держит размеры на всей партии, снижает влияние усталости и квалификации оператора, работает быстрее на сложном контуре и допускает частичную автономность (загрузил, запустил, контролируешь). Как только деталей десятки и сотни, а разброс размеров недопустим, ЧПУ обгоняет универсал и по времени, и по браку. Многие цеха держат оба класса: универсальные станки под ремонт и единичку, ЧПУ и обрабатывающие центры под серию. Подобрать оборудование под конкретную задачу удобно в разделе металлообрабатывающего оборудования.

Серийность, точность и жёсткость станка

Три параметра определяют не только тип, но и класс станка: сколько деталей, с каким допуском и из какого материала. Серийность задаёт границу универсал / ЧПУ и оправданность обрабатывающего центра. Точность – второй фильтр. Держать допуск в сотые доли миллиметра стабильно на всей партии способен не любой станок: нужны качественные направляющие, точная шарико-винтовая передача, термостабильная конструкция и адекватная система ЧПУ. Паспортную точность позиционирования проверяют на конкретной детали и материале.

Жёсткость связывает всё вместе. Чем жёстче станина, шпиндельный узел и зажим детали, тем большую подачу и глубину резания можно дать без вибраций, тем выше производительность и чище поверхность. На мягком, «играющем» станке ни точность, ни производительность не вытянуть даже хорошим инструментом. Под тяжёлую обдирку и труднообрабатываемые материалы берут станок с запасом по массе и жёсткости, а не только по мощности шпинделя. Для заготовки и раскроя проката пригодятся отдельные машины, например ленточнопильные станки.

Требования к цеху: фундамент, электропитание, воздух

Станок выбирают не только по детали, но и по тому, потянет ли его цех. Тяжёлый и точный станок требует подготовленного основания: ровный бетонный пол достаточной толщины, иногда отдельный виброизолированный фундамент и выверка по уровню при монтаже. Без этого геометрия «уходит» от перекоса и вибраций соседнего оборудования. Массу и требования к основанию берут из паспорта модели заранее, а не после доставки.

Электропитание для станков с ЧПУ – отдельная тема. Нужна трёхфазная сеть 380-400 В с выделенной линией и защитой, устойчивое напряжение и правильное заземление; провалы и перекос фаз сбивают работу стойки ЧПУ и приводов. Мощность подводки считают по установленной мощности станка с запасом. Сжатый воздух требуется многим станкам с ЧПУ и обрабатывающим центрам: обдув, смена инструмента, зажимные патроны. Он должен быть осушённым и очищенным от масла и влаги, иначе страдают пневматика и электроника. Готовые машины удобно сравнить в разделе фрезерных обрабатывающих центров с ЧПУ.

Тип станка	Что обрабатывает	Серийность	Плюсы
Токарный универсальный	Тела вращения: валы, втулки, резьба, торцы	Единичная, ремонт	Дёшев, прост, не нужна программа
Токарный с ЧПУ	Тела вращения со сложным контуром	Серийная	Повтор размеров, скорость на контуре
Фрезерный универсальный	Призматика: плоскости, пазы, отверстия	Единичная, доработка	Гибкость, низкий порог входа
Фрезерный с ЧПУ	Сложный контур, объёмные поверхности	Серийная	Точность, многоосевая обработка
Обрабатывающий центр	Сложная деталь: фрезеровка, сверление, точение	Серийная, сложная номенклатура	Многооперационность, минимум установов

Тип станка выбирают от детали и её тиража, а не наоборот: форма определяет группу (токарная, фрезерная, многооперационная), а серийность и требуемая точность решают, хватит ли универсала или нужны ЧПУ и обрабатывающий центр. Ошибка на этом шаге тянет за собой лишние установы, брак и переплату за оборудование.

Обобщённая практика технологической подготовки механообработки

Часто задаваемые вопросы

Чем токарный станок отличается от фрезерного простыми словами?
На токарном вращается деталь, а резец неподвижен и снимает металл – так делают тела вращения (валы, втулки, резьбу). На фрезерном вращается инструмент, а деталь закреплена неподвижно – так обрабатывают плоскости, пазы, карманы и отверстия призматических деталей. Форма детали и подсказывает группу.

Что такое обрабатывающий центр и зачем он нужен?
Это станок с ЧПУ, автоматической сменой инструмента и многооперационностью: он фрезерует, сверлит, растачивает и нарезает резьбу за один установ детали. Нужен, когда важна точность взаимного расположения поверхностей и невыгодно гонять деталь между несколькими станками. Токарно-фрезерный центр дополнительно совмещает точение и фрезерование.

Когда брать станок с ЧПУ, а когда универсальный?
Универсальный оправдан на единичных, ремонтных и опытных деталях: он дешевле и не требует программирования. ЧПУ окупается на серии, где нужен стабильный повтор размеров и высокая скорость на сложном контуре. Граница проходит по числу одинаковых деталей и жёсткости допусков, а не по «современности» станка.

Какая точность реальна на металлорежущем станке?
Зависит от класса станка и условий. Обычные станки уверенно держат десятые и сотые доли миллиметра; стабильный допуск 0.01-0.02 мм на партии требует жёсткой термостабильной конструкции, качественных направляющих и точной ШВП. Паспортную точность всегда проверяют на конкретной детали и материале, а не по одной цифре в описании.

Что подготовить в цехе до покупки станка с ЧПУ?
Ровное основание или фундамент под массу станка, трёхфазную линию 380-400 В с запасом по мощности, правильным заземлением и защитой, а также источник осушённого очищенного сжатого воздуха для пневматики и смены инструмента. Требования берут из паспорта модели заранее, чтобы монтаж не упёрся в неготовый цех.

Как свести выбор к решению

Порядок такой: сначала опишите деталь – тело вращения, призматика или сложная деталь с разными операциями; это задаёт группу станка. Затем оцените тираж: единичка и ремонт тянут к универсалу, серия и повтор – к ЧПУ. Проверьте требования к точности и жёсткости под ваш материал. Если деталь сложная и важно расположение поверхностей, считайте вариант обрабатывающего центра. И только после этого сверьте, готов ли цех по фундаменту, электропитанию и воздуху.

Сопоставить типы и характеристики с реальными позициями удобно по каталогу: начните с общего раздела металлообрабатывающего оборудования, для сложной номенклатуры смотрите фрезерные обрабатывающие центры с ЧПУ, а под заготовку проката – ленточнопильные станки. Базовые определения по теме приведены в статье «Металлорежущий станок» в Википедии.
