Фундамент под станок: требования и типичные ошибки
Фундамент под станок нужен не всегда, но именно от основания напрямую зависят точность обработки, гашение вибраций и отсутствие резонанса. Большинству лёгких и средних металлообрабатывающих станков достаточно ровного прочного бетонного пола с креплением на анкерах: станина жёсткая, а нагрузки невелики. Отдельный массивный или виброизолированный фундамент требуется тяжёлым, прецизионным и ударным станкам — прессам, тяжёлым токарным и продольно-фрезерным, координатно-расточным и шлифовальным машинам, где вибрация и неравномерная осадка недопустимы. Правильное основание — это баланс массы плиты, её толщины, виброопор и грамотной выверки по уровню.
Ниже разбираем, зачем нужно жёсткое основание, как отличить случай «хватит анкеров в пол» от «нужен отдельный фундамент», как прикинуть массу и толщину плиты, для чего служат виброопоры, зачем нужны швы и какие ошибки повторяются чаще всего.
Кратко: главное
- Фундамент под станок — это система «основание + крепёж + выверка», а не просто бетон. Его задача — держать геометрию станины, гасить вибрации и исключать резонанс, чтобы точность обработки была стабильной.
- Лёгким и средним станкам чаще всего достаточно ровного прочного пола на анкерах. Отдельная плита не нужна, если станина жёсткая, а нагрузки и вибрации умеренные.
- Отдельный фундамент нужен тяжёлым, прецизионным и ударным станкам. Прессы, тяжёлые токарные и продольно-фрезерные, координатно-расточные, шлифовальные — им требуется массивная плита, а часто и виброизоляция.
- Массу фундамента ориентируют на массу станка. Распространённый инженерный ориентир — масса бетонной плиты в 1,5–3 раза больше массы станка для точного оборудования; для ударного и прецизионного коэффициент выше.
- Виброразвязка и выверка по уровню решают исход дела. Тонкая стяжка, отсутствие деформационных швов и виброопор — типичные ошибки, из-за которых станок теряет точность и «гуляет».
Зачем станку жёсткий фундамент под станок
Жёсткое основание нужно для трёх вещей: стабильной геометрии, гашения вибраций и отсутствия резонанса. Станок обрабатывает деталь с точностью до сотых и тысячных долей миллиметра, и любое смещение или колебание станины переходит в погрешность размера и шероховатость. Если основание податливое, станина деформируется под собственным весом и усилиями резания, направляющие теряют плоскостность. Поэтому фундамент — продолжение станины: система «станок плюс основание» должна вести себя как единое целое.
Второе — гашение вибраций: массивное основание работает как инерционный демпфер, и чем больше масса плиты, тем меньше амплитуда колебаний при той же силе. Третье, самое коварное, — уход от резонанса: если частота возмущения совпадает с собственной частотой системы, амплитуда резко растёт, поэтому массивный фундамент сдвигает собственную частоту в безопасную зону, а виброизоляция «отвязывает» станок от внешних возмущений. Базовые определения — в статье «Металлорежущий станок» в Википедии.
Когда достаточно ровного пола на анкерах
Для большинства лёгких и средних станков отдельный фундамент не нужен — хватает ровного прочного бетонного пола и крепления на анкерах. Настольные и малогабаритные сверлильные, заточные, небольшие токарные и фрезерные станки, ленточнопильные машины для резки проката имеют жёсткую станину и создают умеренные нагрузки. Их ставят на промышленный бетонный пол нужной толщины и марки, выверяют по уровню и закрепляют анкерами. Ключевые условия: пол — полноценная промышленная плита (а не тонкая стяжка по слабому основанию), а его несущая способность с запасом перекрывает удельную нагрузку от станка (её прикидывают, разделив массу станка на площадь опор). Подобрать машину под ваши условия удобно по каталогу станков, а раздел металлообрабатывающие станки помогает сузить выбор по типу обработки.
Когда нужен отдельный виброизолированный фундамент
Отдельный, а часто и виброизолированный фундамент требуется тяжёлым, прецизионным и ударным станкам. Типовых ситуаций три. Большая масса: тяжёлые токарные, продольно-фрезерные, карусельные и расточные станки создают нагрузки, которые обычный пол не держит без осадки. Высокая точность: координатно-расточные, координатно-шлифовальные и измерительные машины чувствительны к микровибрациям, поэтому их ставят на массивный фундамент, «отвязанный» от пола цеха. Ударная нагрузка: прессы, молоты, вырубное оборудование бьют по фундаменту импульсами, которые нужно погасить, не пустив их в грунт и к соседним станкам.

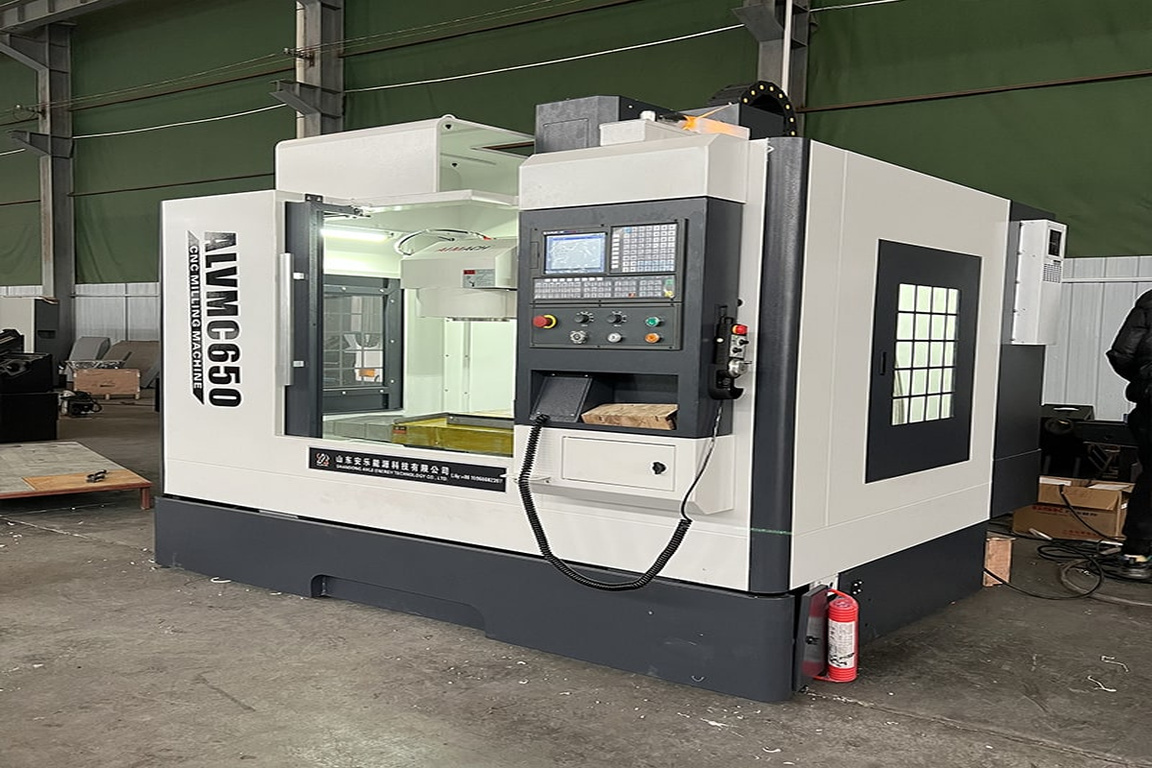

Виброизоляция работает в обе стороны: прецизионный станок она защищает от внешних колебаний (погрузчик, соседний пресс, транспорт), а от ударного оборудования не выпускает импульс наружу, чтобы удары не сбивали настройку точных машин рядом. Развязку реализуют по-разному — массивная плита на виброопорах, «плавающий» фундамент в отдельной яме с упругой прокладкой по периметру, пружинные виброизоляторы; требования к таким конструкциям задают проектные нормы (СНиП/СП) по фундаментам под машины с динамическими нагрузками. Требовательные к основанию решения удобно смотреть в разделе фрезерные обрабатывающие центры с ЧПУ.
Расчёт массы и толщины бетонной плиты
Массу и толщину фундамента подбирают по массе станка, характеру нагрузки и требуемой точности. Базовый ориентир для точного оборудования: масса бетонного фундамента в 1,5–3 раза больше массы самого станка. Для нормальной точности достаточно нижней границы, для прецизионных машин — верхней, а для ударного оборудования коэффициент поднимают до 5–10, чтобы масса плиты гарантированно «поглощала» импульс. Это не норматив, а первое приближение: точный расчёт ведут по паспортным нагрузкам и динамике, часто с проектной организацией.
Толщину плиты определяют от массы и площади опирания. Ориентир для средних станков — плита от 150–200 мм из бетона класса не ниже B15–B22,5 с армированием; для тяжёлых машин её увеличивают до 300–600 мм и более, а под прессы блоки бывают ещё массивнее. Важна не только толщина, но и то, на что опирается плита: под ней должно быть уплотнённое непросадочное основание — песчано-гравийная подушка или прочный грунт, иначе даже толстая плита даст неравномерную осадку.
Виброопоры, клинья и выверка по уровню
Между станиной и основанием почти всегда стоят опорные элементы — от простых клиньев до виброопор, и именно ими станок выставляют по уровню. Выверка — обязательный этап монтажа: станок ставят так, чтобы направляющие лежали строго горизонтально (или в паспортной плоскости), измеряя точным уровнем в двух направлениях. Без выверки станина работает с перекосом, направляющие изнашиваются неравномерно, а геометрия «плывёт»; высоту регулируют винтами опор, клиньями или подкладками.
Опорные элементы бывают трёх типов: жёсткие регулируемые опоры и клинья (для лёгких и средних станков на прочном полу), антивибрационные опоры с резиновым или полимерным демпфером (умеренная развязка от пола) и пружинные либо резинометаллические виброизоляторы (для тяжёлого и прецизионного оборудования). Выбор — компромисс: жёсткое крепление даёт максимальную стабильность, но пропускает вибрации; мягкая виброизоляция гасит колебания, но требует контроля устойчивости и точной выверки.
Основание проектируют не под «вес станка вообще», а под сочетание массы, класса точности и характера нагрузки: лёгкому станку хватает ровного пола на анкерах, точному — массивной плиты, а ударному и прецизионному — отдельного виброизолированного фундамента с расчётом собственной частоты.
Обобщённое правило проектирования оснований под металлообрабатывающее оборудование
Температурные и усадочные швы
Крупная бетонная плита расширяется, сжимается и даёт усадку, поэтому в фундаментах и полах предусматривают деформационные швы. Бетон меняет объём при твердении (усадка) и при перепадах температуры. Без швов монолит большой площади трескается хаотично, теряя ровность и несущую способность: усадочные швы задают место контролируемого растрескивания, а температурные разделяют большие массивы. Для виброизолированного фундамента особенно важен разделительный шов по периметру — массив станка отделяют от пола цеха упругой прокладкой, чтобы вибрация не передавалась в здание и наоборот; это часть виброразвязки, а не только компенсация температуры. Требования к шагу и заполнению швов задают строительные нормы (СП) на бетонные полы и фундаменты, и их закладывают на стадии проекта, а не «дорезают» после трещин.
Типичные ошибки при устройстве основания
Одни и те же ошибки повторяются из проекта в проект и стоят точности и ресурса станка. Тонкая стяжка вместо полноценного основания: слабая стяжка проседает и трескается, геометрия уходит. Отсутствие виброразвязки под тяжёлым или ударным оборудованием: пресс жёстко связывают с полом цеха, и вибрация расходится по зданию, сбивая настройку соседних точных машин. Недостаточная масса или толщина плиты: экономия на бетоне даёт резонанс и колебания при резании. Пренебрежение выверкой по уровню: станок ставят «на глаз», направляющие работают с перекосом, ресурс падает.
Ещё три частых просчёта: отсутствие или неверное расположение деформационных швов (монолит трескается, основание теряет ровность); установка на неподготовленный грунт (плиту заливают на неуплотнённое, просадочное основание — весь массив даёт неравномерную осадку); игнорирование паспортных требований станка (указания по типу основания, схеме опор и допускам на неровность пола нельзя заменять «типовым» решением). Общий знаменатель — экономия на основании, которое потом не исправить, не сняв станок.
| Тип станка | Рекомендуемое основание | Примечание |
|---|---|---|
| Настольные, лёгкие сверлильные и заточные | Ровный прочный пол, крепление на анкерах | Отдельный фундамент не нужен; важна ровность и жёсткость пола |
| Средние токарные, фрезерные, ленточнопильные | Промышленная бетонная плита пола + анкеры, выверка по уровню | Проверяют удельную нагрузку и несущую способность пола |
| Тяжёлые токарные, продольно-фрезерные, расточные | Отдельная массивная бетонная плита с армированием | Масса плиты ориентировочно в 1,5–3 раза больше массы станка |
| Прецизионные шлифовальные, координатные, измерительные | Массивный фундамент на виброопорах, развязка от пола | Защита от внешних микровибраций, расчёт собственной частоты |
| Прессы, молоты, вырубное оборудование (удар) | Отдельный виброизолированный фундамент в яме | Коэффициент массы выше (до 5–10), шов виброразвязки по периметру |
Часто задаваемые вопросы
Всегда ли нужен отдельный фундамент под металлообрабатывающий станок?
Нет. Большинству лёгких и средних станков достаточно ровного прочного бетонного пола и крепления на анкерах, если станина жёсткая, а нагрузки и вибрации умеренные. Отдельный фундамент нужен тяжёлым, прецизионным и ударным станкам — прессам, тяжёлым токарным и продольно-фрезерным, координатно-расточным и прецизионным шлифовальным машинам.
Как прикинуть массу фундамента под станок?
Ориентир для точного оборудования — масса бетонной плиты в 1,5–3 раза больше массы станка; для ударного и прессового оборудования коэффициент поднимают до 5–10. Это первое приближение: точную массу и толщину считают по паспортным нагрузкам, грунту и динамике, при необходимости — с проектной организацией по строительным нормам.
Зачем нужны виброопоры и виброизоляция?
Они «отвязывают» станок от пола: точный станок защищают от внешних колебаний (погрузчик, соседний пресс, транспорт), а от ударного оборудования не выпускают импульс наружу, чтобы удары не сбивали настройку соседних машин. Для тяжёлых и прецизионных станков собственную частоту виброизоляции подбирают ниже частоты возмущений.
Зачем в бетонной плите делают температурные и усадочные швы?
Без деформационных швов крупная плита трескается хаотично и теряет ровность. Усадочные швы задают место контролируемого растрескивания, температурные разделяют большие массивы, а разделительный шов по периметру виброизолированного фундамента входит в систему виброразвязки.
Какие ошибки чаще всего портят основание под станок?
Тонкая стяжка вместо полноценного пола, отсутствие виброразвязки под тяжёлым или ударным станком, недостаточная толщина плиты, установка «на глаз» без выверки, отсутствие швов и заливка на неуплотнённый просадочный грунт. Общая причина — экономия на основании, которое потом нельзя исправить, не сняв станок.
Как подобрать станок и основание под свою задачу
Алгоритм такой: определите тип и массу станка, класс точности и характер нагрузки, оцените несущую способность и ровность имеющегося пола, а затем решите — хватит ли пола на анкерах или нужна отдельная плита либо виброизолированный фундамент. Для тяжёлого, прецизионного и ударного оборудования учитывайте паспортные требования и при необходимости привлекайте расчётчика по строительным нормам на фундаменты под машины с динамическими нагрузками. Выверку по уровню и виброразвязку закладывайте заранее — переделать основание под уже установленным станком гораздо дороже.
