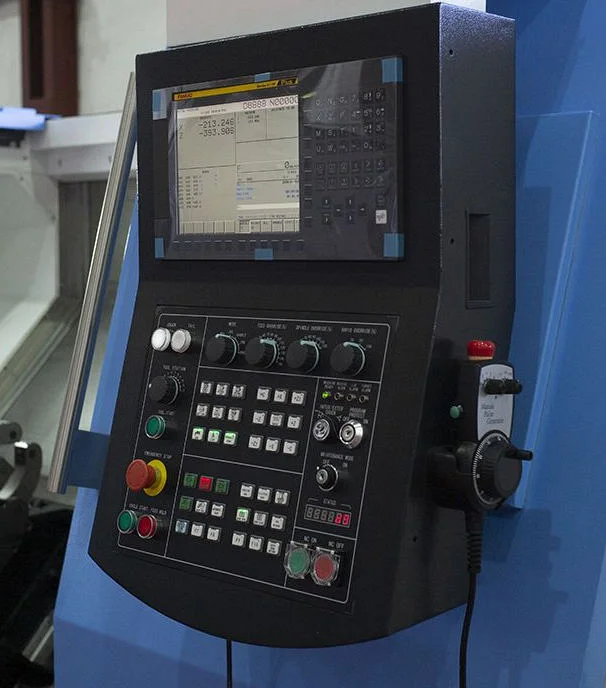

Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 2
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 3
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 4
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 5
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 6
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 7
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 8
Токарный станок с наклонной станиной KMT KTL77/1000 — изображение 9

Токарный станок с наклонной станиной KMT KTL77/1000

9 384 348 ₽

  • Система ЧПУ

    Fanuc

Токарный станок с наклонной станиной KMT KTL77/1000.

Артикул: 461901 Категория: Бренд: KMT Бренд:

Токарный станок с наклонной станиной KMT KTL77/1000.

Модель: KTL77/1000

Назначение и применение

Токарные станки с ЧПУ серии КТL предназначены для высокоскоростной токарной обработки* наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая:

Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой:

Конструктивные особенности

  • Система ЧПУ Fanuc
  • Цельнолитая наклонная станина высокой жесткости
  • Револьверная головка
  • Направляющие
  • Задняя бабка
  • Гидравлический трехкулачковый патрон
  • Шпиндель собственной разработки
  • У серии станков Z шпиндельная бабка оснащается редукторным приводом
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Скольжения

Макс. диаметр вращения, мм

770

Угол наклона станины, °

45

Инструментальная система
Размер державки инструмента, мм

32 x 32

Количество инструментов, шт.

12

Размеры державки расточного резца, мм

50

Шпиндель
Частота вращения шпинделя, об/мин.

2000

Максимальный диаметр обработки прутка, мм

74

Мощность главного шпинделя, кВт

15 / 18,5

Обработка детали
Максимальный диаметр точения, мм

630

Задняя бабка
Конус

A2-8

Ход пиноли задней бабки, мм

120

Приводной инструмент
Приводной инструмент

нет

Перемещения и направляющие
По оси X, мм

350

По оси Z, мм

1100

Наличие оси Y

нет

По оси Y, мм

–

Больше характеристик
Макс. длина точения, мм

1000

Диаметр отверстия шпинделя, мм

92

Скорость быстрых перемещений по оси X, мм/мин

1.2E+4

Скорость быстрых перемещений по оси Z, мм/мин

1.6E+4

Конус пиноли задней бабки

МТ5

Наружный диаметр пиноли задней бабки, мм

130

Вес

7000 кг

Габариты

5230 × 2100 × 2200 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc oi-ТF Plus(5)
  • MPG пульт управления
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Гидравлический 3-х кулачковый патрон
  • Сервоприводная 12-ти позиционная револьверная головка
  • Гидравлическая пиноль задней бабки
  • Педаль зажима/разжима патрона
  • Транспортер для удаления стружки ленточного типа с корзиной
  • Замок-блокиратор на время обработки
  • Освещение рабочей зоны
  • Кабинетная защита зоны резания
  • Система подачи СОЖ
  • Пистолет обдува воздухом
  • Трехцветная сигнальная лампа
  • Теплообменник электрошкафа
  • Автоматическая система смазки
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке
