Токарные обрабатывающие центры SKMC SL1500 и SL2000

Под заказ

    Токарные обрабатывающие центры SKMC SL1500 и SL2000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-0405bff45828 Категория: Бренд: SKM Бренд:

    Токарные обрабатывающие центры SKMC SL1500 и SL2000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: SL1500 / SL2000

    Назначение и применение

    Токарные обрабатывающие центры SKMC серии SL предназначены для высокоскоростной и точной токарной обработки деталей типа тел вращения: втулок, фланцев, штуцеров и т.д.

    Токарные обрабатывающие центры SKMC серии SL применяются во всех отраслях машиностроительной индустрии, авиационной промышленности и приборостроении.

    Конструктивные особенности

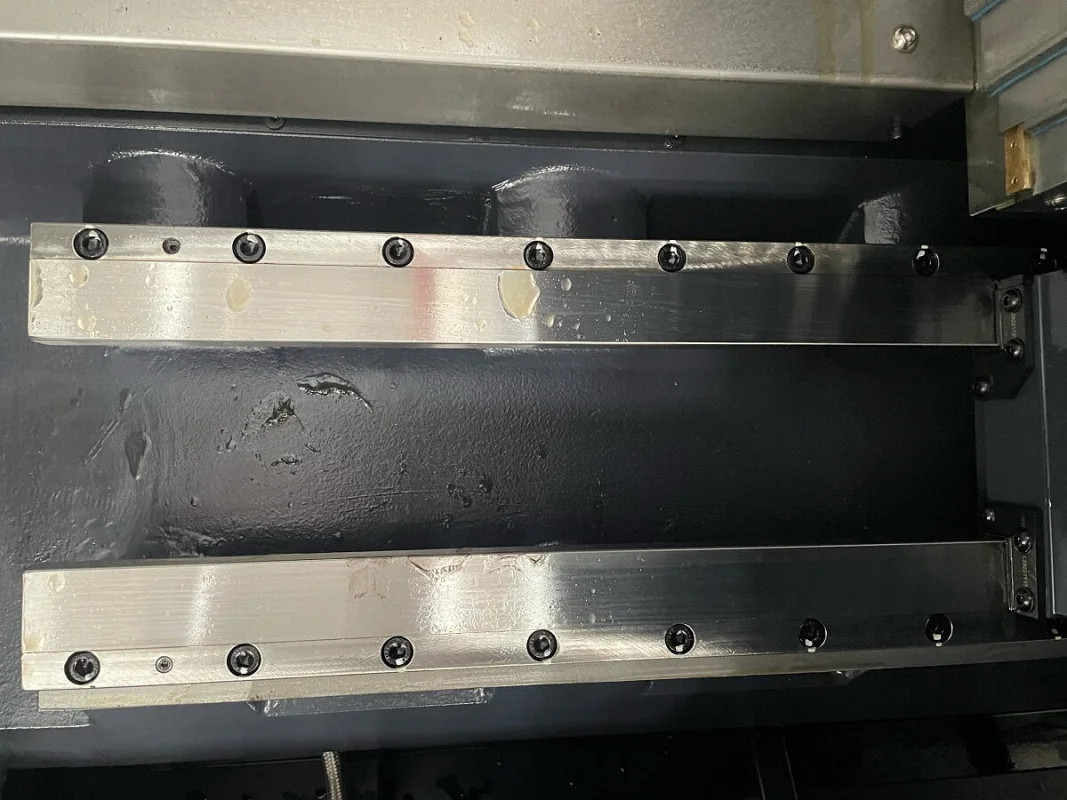

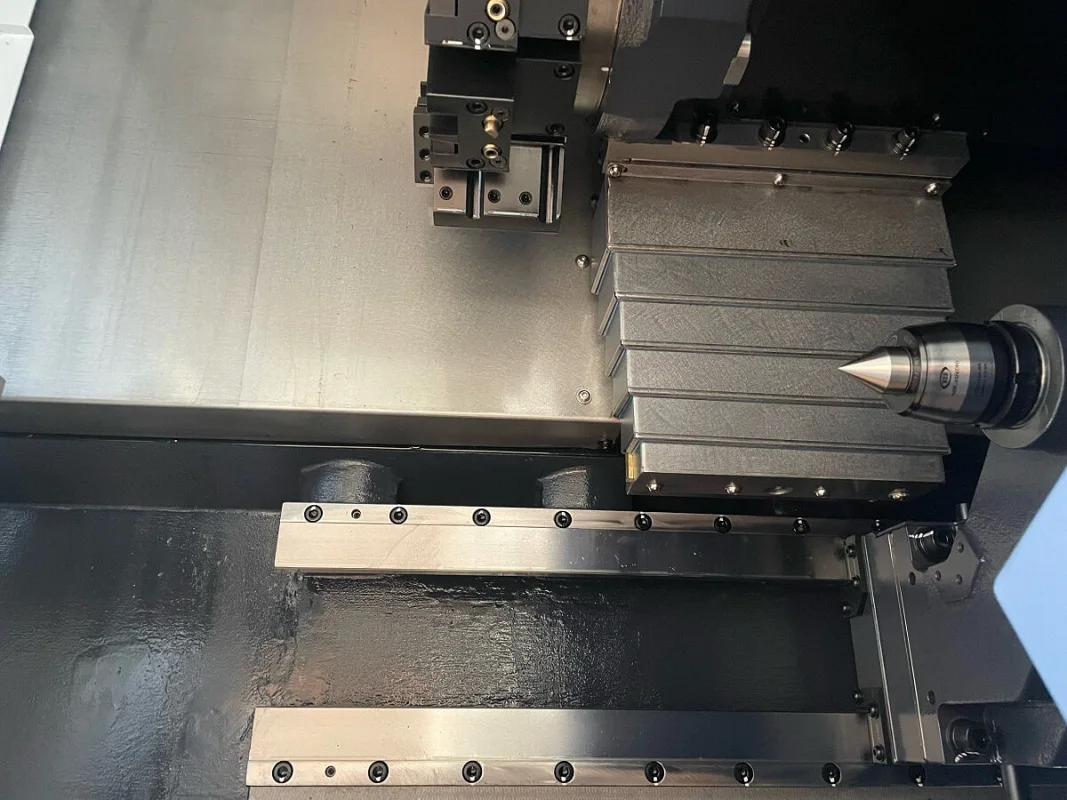

    • Направляющие
    • Револьверная голова

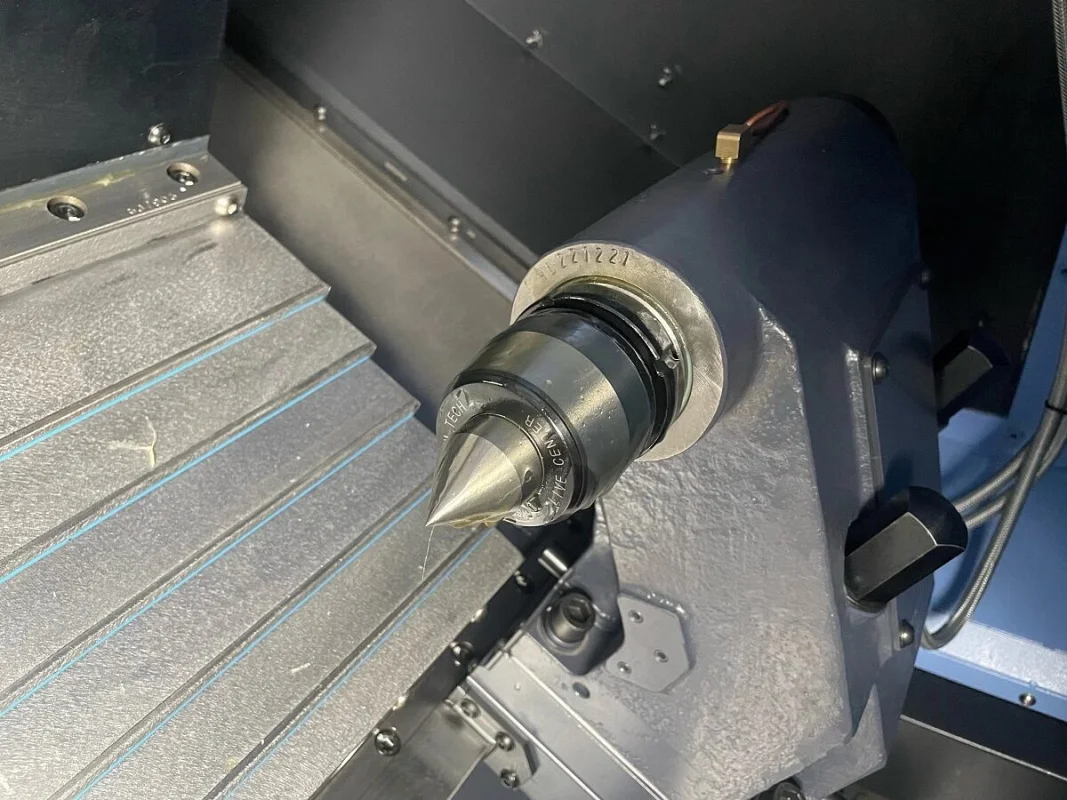

    • Задняя бабка
    • Конструкция шпинделя
    • Обслуживание
    • Конвейер для стружки и бак СОЖ
    • Станина

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Тип направляющих

    SL1500: Качения, SL2000: Качения

    Макс. диаметр вращения, мм

    SL1500: 510, SL2000: 510

    Длина, мм

    SL1500: 2355, SL2000: 2795

    Ширина, мм

    SL1500: 1620, SL2000: 1620

    Высота, мм

    SL1500: 1650, SL2000: 1650

    Вес, кг

    SL1500: 3100, SL2000: 3300

    Угол наклона станины, °

    SL1500: 30, SL2000: 30

    Повторяемость
    Повторяемость, мм

    SL1500: ±0,002 / ±0,003, SL2000: ±0,002 / ±0,003

    Инструментальная система
    Мощность приводного инструмента, кВт

    SL1500: 3,7, SL2000: 3,7

    Размер державки инструмента, мм

    SL1500: 20 x 20, SL2000: 20 x 20

    Количество инструментов, шт.

    SL1500: 12, SL2000: 12

    Размеры державки расточного резца, мм

    SL1500: 32, SL2000: 32

    Двигатели
    Двигатель по оси Z, кВт

    SL1500: 1,8, SL2000: 1,8

    Мощность привода по оси X, кВт

    SL1500: 1,8, SL2000: 1,8

    Шпиндель
    Частота вращения шпинделя, об/мин.

    SL1500: 6000, SL2000: 4500

    Диаметр патрона, дюймов

    SL1500: 6, SL2000: 8

    Максимальный диаметр обработки прутка, мм

    SL1500: 45, SL2000: 65

    Мощность главного шпинделя, кВт

    SL1500: 15 / 18,5, SL2000: 15 / 18,5

    Обработка детали
    Максимальный диаметр точения, мм

    SL1500: 250, SL2000: 250

    Задняя бабка
    Конус

    SL1500: A2-5, SL2000: A2-6

    Ход пиноли задней бабки, мм

    SL1500: 80, SL2000: 80

    Ход задней бабки, мм

    SL1500: 330, SL2000: 550

    Приводной инструмент
    Приводной инструмент

    SL1500: да, SL2000: да

    Крутящий момент приводного инструмента, Нм

    SL1500: 47,1, SL2000: 47,1

    Перемещения и направляющие
    По оси X, мм

    SL1500: 175, SL2000: 175

    По оси Z, мм

    SL1500: 330, SL2000: 550

    Наличие оси Y

    SL1500: нет, SL2000: нет

    Больше характеристик
    Макс. длина точения, мм

    SL1500: 290, SL2000: 480

    Диаметр отверстия шпинделя, мм

    SL1500: 61, SL2000: 76

    Скорость быстрых перемещений по оси X, мм/мин

    SL1500: 3.0E+4, SL2000: 3.0E+4

    Скорость быстрых перемещений по оси Z, мм/мин

    SL1500: 3.6E+4, SL2000: 3.6E+4

    Конус пиноли задней бабки

    SL1500: МТ4, SL2000: МТ4

    Наружный диаметр пиноли задней бабки, мм

    SL1500: 65, SL2000: 65

    Крутящий момент на шпинделе, Нм

    SL1500: 117,8, SL2000: 179,4

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

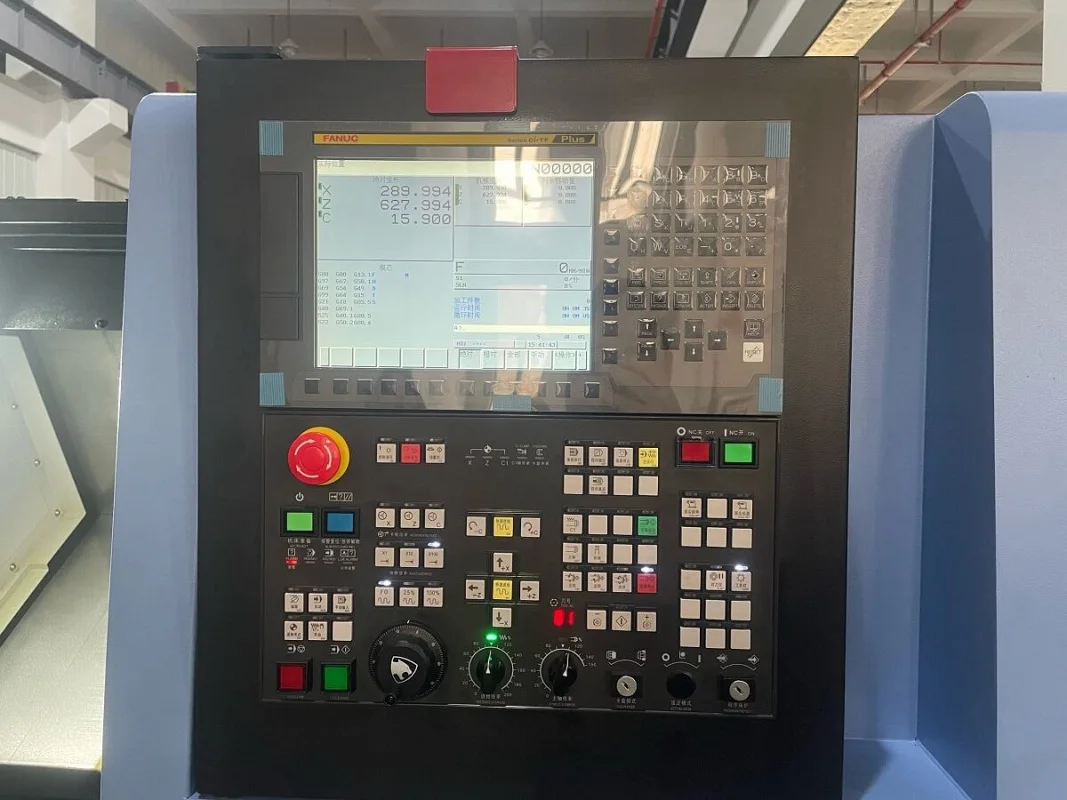

    • ЧПУ FANUC 0i-TF
    • Шпиндель 6000 / 4500 об/мин, 15 / 18,5 кВт

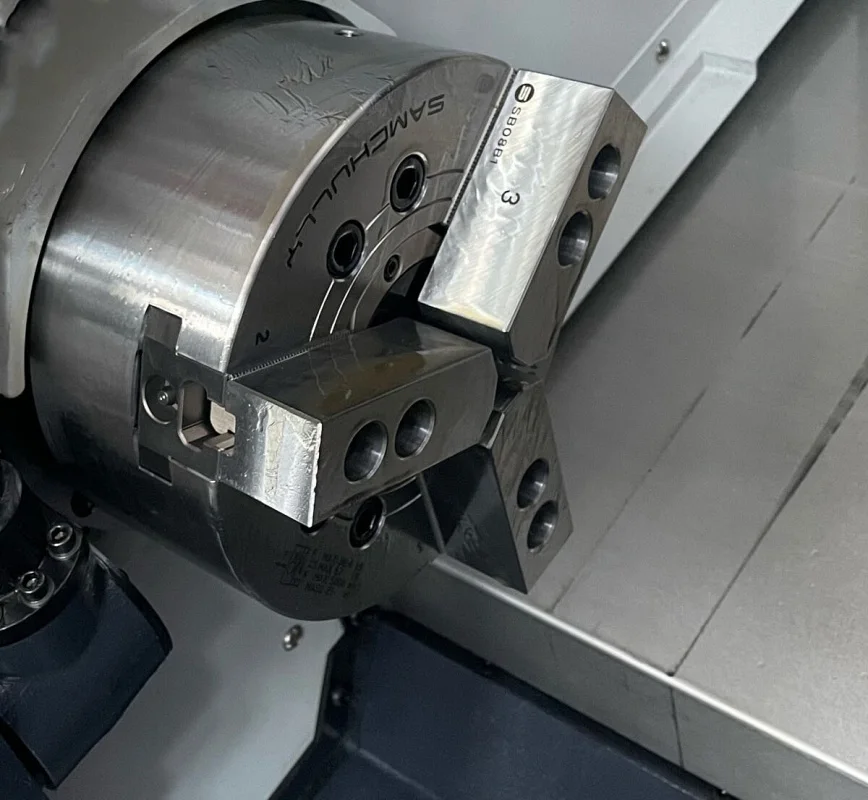

    • Полый гидравлический 3-х кулачковый патрон
    • Комплект мягких кулачков, 4 комплекта
    • Бесконтактный датчик зажима патрона
    • Вращающийся центр для пиноли задней бабки
    • Револьверная голова на 12 позиций инструмента
    • Стандартный набор блоков и переходных втулок для револьверной головы на 12 позиций

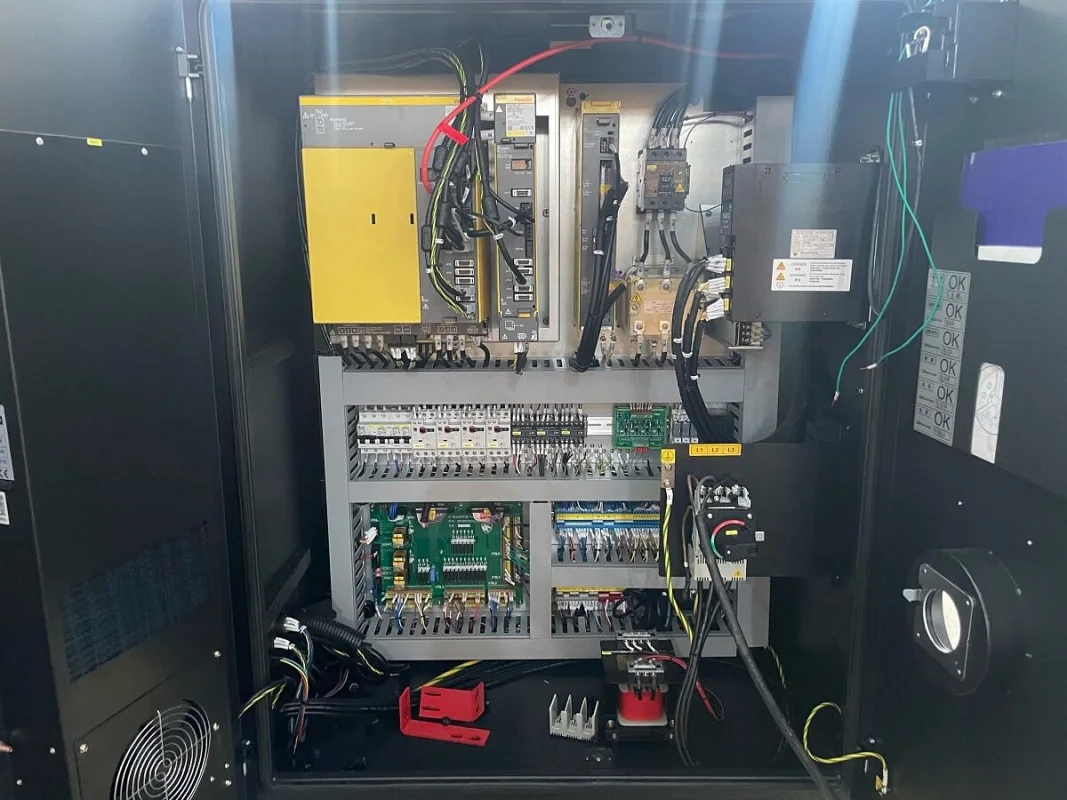

    • Электрический шкаф
    • Гидравлическая станция
    • Полностью закрытая зона обработки
    • Задняя бабка с ручным перемещением и гидравлическая пиноль
    • Централизованная автоматическая система смазки
    • Рабочее освещение
    • Трехцветная сигнальная лампа
    • Педаль управления гидравлическими узлами
    • Система подачи СОЖ
    • Защита направляющих и ШВП
    • Блокировочное устройство откатной двери
    • Регулировочные болты и опоры
    • Инструмент для обслуживания станка
    • Инструкция по эксплуатации на русском языке

    Дополнительные опции (не входят в стандартную комплектацию)

    • Конвейер для стружки (выгрузка справа)
    • Корзина для стружки (110 л)
    • Интерфейс пруткоподатчика
    • Маслоотделитель
    • Программируемая задняя бабка
    • Пистолет СОЖ
    • Пистолет воздуха
    • Помпа СОЖ 20 бар
    • Система измерения инструмента (полуавтоматическая)
    • Система измерения инструмента (автоматическая)
    • Калёные кулачки (комплект)
    • Manual guide I (MGI)
    • iHMI- интерфейс
    • Держатель для U-образного инструмента (сверло/резец)
    • Держатель инструмента для торцевого точения
    • Держатель инструмента для наружного точения
    • Втулка для расточных резцов Ø40 мм, 1 шт.
    • Втулка для U-образного инструмента Ø40 мм, 1 шт.
    • Уловитель готовых деталей
    • Обдув шпинделя воздухом
    • Портативный MPG-пульт
    • Комплект оптических линеек HEIDENHAIN (X/Z)
