MetalTec ТС 45 (Комплектация ПРОМ) – токарный станок ЧПУ с наклонной станиной

3 335 711 ₽

  • Расстояние между центрами, мм

    250

  • Максимальный диаметр заготовки над станиной, мм

    400

  • Система ЧПУ

    Siemens

  • Мощность двигателя, кВт

    5,5 / 7,5

Токарный станок ЧПУ с наклонной станиной – MetalTec ТС45 предназначен для производства различных типов металлических изделий.

Артикул: МК 407025 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

Токарный станок ЧПУ с наклонной станиной MetalTec ТС45 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
  • Направляющие качения (Тайвань);
  • Полное кабинетное ограждение;
  • Проходное отверстие шпинделя 41 мм;
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев.



ПРЕИМУЩЕСТВА:

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия;
  • Эргономичный дизайн и удобное расположение основных модулей станка;
  • Станок компактный, занимает мало пространства на производстве;
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
  • Чугунная станина сводит на нет рабочие вибрации;
  • Мощный двигатель для стабильной и высокопроизводительной работы;
  • Система установки и смены инструмента для решения технических задач любой сложности;
  • Подача смазочно-охлаждающей жидкости в зону резки;
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
  • Кабинетная защита;
  • Шкаф с электрокомпонентами, степень защиты IP54.

Конструктивные особенности

КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

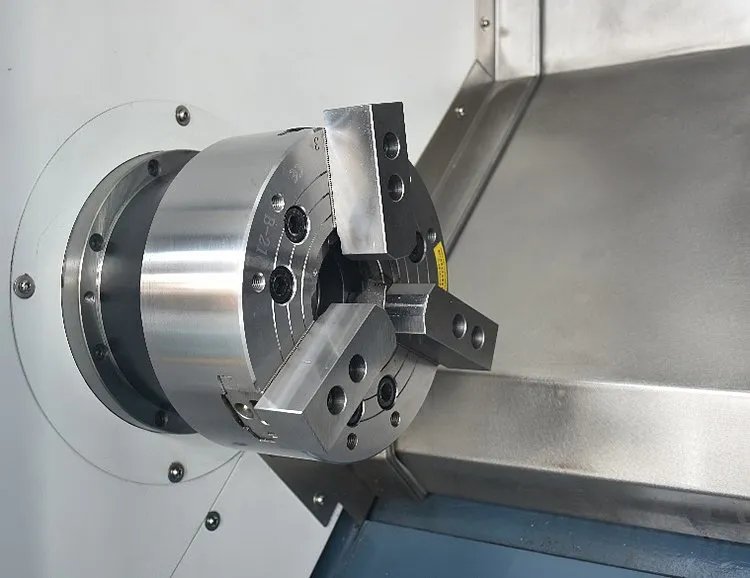

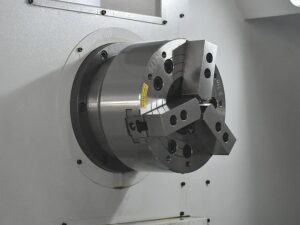

ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм

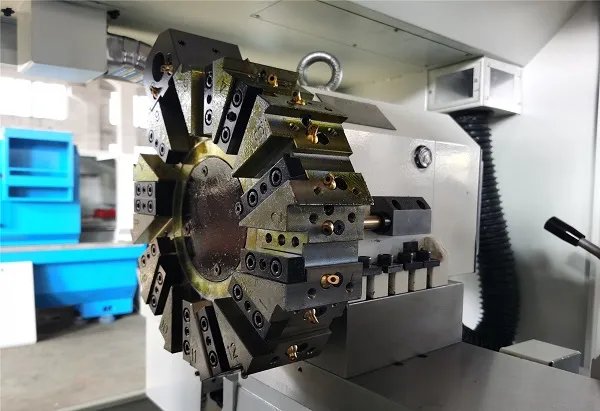

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм.
ПРИВОДНАЯ СИСТЕМА SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).

Контакторы – Sсhneider (Франция).
Опции
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.

Необходимое решение для высокопроизводительного использования станка.
Основные характеристики
Расстояние между центрами, мм

250

Система ЧПУ

Siemens

Тип направляющих

Качения

Тип станины

Наклонная

Максимальный диаметр заготовки над станиной, мм

400

Максимальный диаметр заготовки над суппортом, мм

125

Двигатель
Мощность двигателя, кВт

5,5 / 7,5

Насос СОЖ, Вт

250

Инструментальный резцедержатель
Тип инструментального резцедержателя

8-ми позиционная револьверная голова

Количество устанавливаемого инструмента

8

Размер инструмента, мм

20 x 20

Перемещение суппорта
Ход по оси Х, мм

380

Ход по оси Z, мм

400

Ускоренное перемещение по осям X / Z, м/мин

24 / 24

Шпиндель
Макс. обороты шпинделя, об/мин

4000

Проходное отверстие шпинделя, мм

41

Торец шпинделя

А2-5

Диаметр патрона, мм

160

Больше характеристик
Длина упаковки, мм

2100

Ширина упаковки, мм

1700

Высота упаковки, мм

1850

Вес упаковки, кг

1950

Вес

1700 кг

Габариты

1920 × 1550 × 1700 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • КАБИНЕТНОЕ ОГРАЖДЕНИЕ
  • ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ
  • 8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА
  • ПРИВОДНАЯ СИСТЕМА SIEMENS
  • НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА
  • НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN (ТАЙВАНЬ)
  • ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ
  • ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ
  • ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА
  • ДЕТАЛЕУЛОВИТЕЛЬ
  • ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА
  • ПОДАЧА СОЖ НАСОСОМ 370W (1 м³/ч)
