Токарный станок с наклонной станиной KMT KTL65/1500 (NL635SC)

11 042 599 ₽

  • Система ЧПУ

    Fanuc

Токарный станок с наклонной станиной KMT KTL65/1500 (NL635SC).

Артикул: 353695 Категория: Бренд: KMT Бренд:

Токарный станок с наклонной станиной KMT KTL65/1500 (NL635SC).

Модель: KTL65/1500 (NL635SC)

Назначение и применение

Токарные станки с ЧПУ серии КТL предназначены для высокоскоростной токарной обработки* наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая:

Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой:

Конструктивные особенности

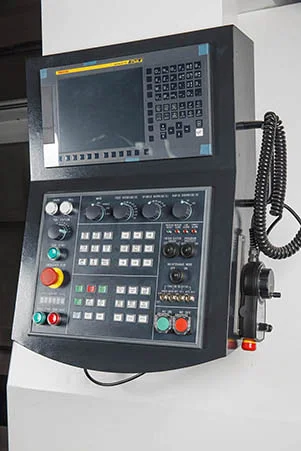

  • Система ЧПУ FANUC

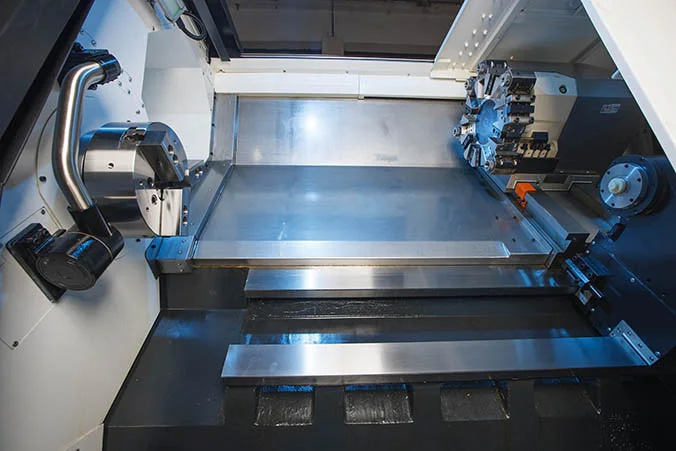

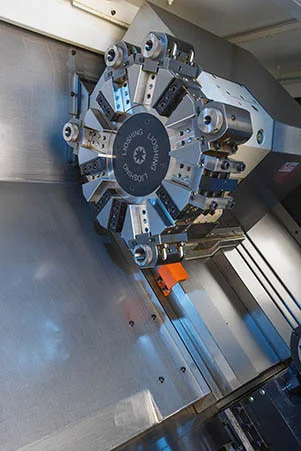

  • Револьверная головка
  • Шпиндель собственной разработки

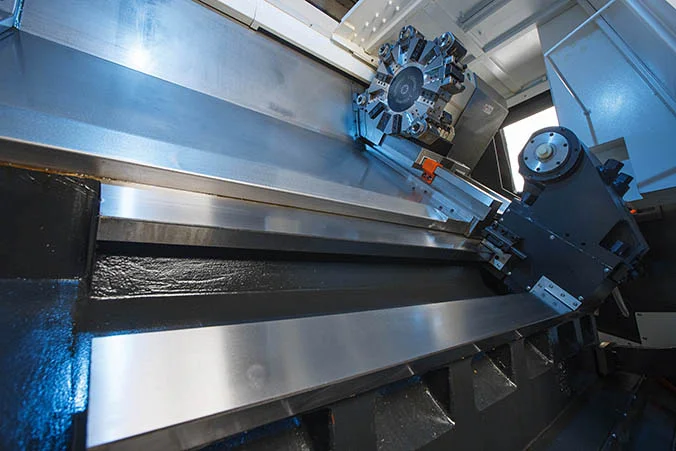

  • Цельнолитая наклонная станина высокой жесткости
  • Направляющие скольжения

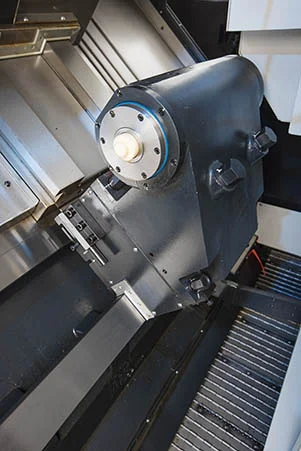

  • Задняя бабка

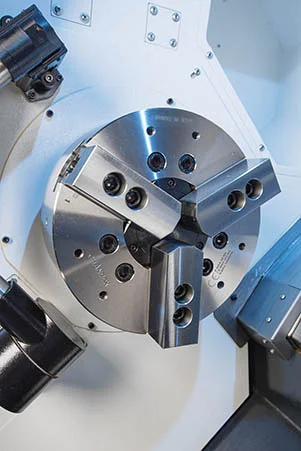

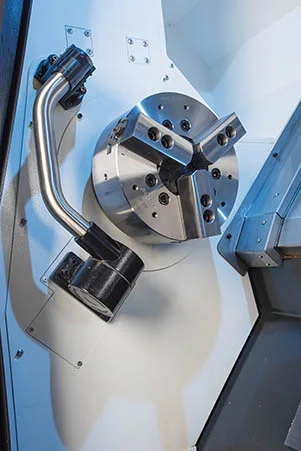

  • Гидравлический 3-х кулачковый патрон
  • Шпиндель собственной разработки
  • Редукторный привод для серии Z
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Скольжения

Макс. диаметр вращения, мм

650

Угол наклона станины, °

45

Повторяемость
Повторяемость, мм

0,006 / 0,008

Инструментальная система
Мощность приводного инструмента, кВт

нет

Размер державки инструмента, мм

32 x 25

Количество инструментов, шт.

8 (10, 12)

Размеры державки расточного резца, мм

50

Двигатели
Двигатель по оси Z, кВт

2,5

Мощность привода по оси X, кВт

1,4

Точность позиционирования
Точность позиционирования, мм

0,012 / 0,016

Шпиндель
Частота вращения шпинделя, об/мин.

2000 (1000)

Диаметр патрона, дюймов

12 (15)

Максимальный диаметр обработки прутка, мм

74 (90)

Мощность главного шпинделя, кВт

15 / 18,5

Обработка детали
Максимальный диаметр точения, мм

410

Задняя бабка
Конус

А2-8, А2-11

Ход пиноли задней бабки, мм

100

Ход задней бабки, мм

1560

Приводной инструмент
Приводной инструмент

нет

Крутящий момент приводного инструмента, Нм

нет

Перемещения и направляющие
По оси X, мм

330

По оси Z, мм

1600

Наличие оси Y

нет

По оси Y, мм

–

Больше характеристик
Макс. длина точения, мм

1500

Диаметр отверстия шпинделя, мм

87 (106)

Скорость быстрых перемещений по оси X, мм/мин

8E+3

Скорость быстрых перемещений по оси Z, мм/мин

1.2E+4

Конус пиноли задней бабки

МТ5

Наружный диаметр пиноли задней бабки, мм

130

Крутящий момент на шпинделе, Нм

285 / 350 (730 / 880)

Вес

8100 кг

Габариты

5620 × 1930 × 2150 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc (Япония)
  • Револьверная головка
  • Гидравлическая задняя бабка
  • Гидравлический 3-х кулачковый патрон
  • Педаль зажима / разжима патрона / пиноли задней бабки
  • Транспортер для удаления стружки
  • Система автоматической смазки
  • Гидравлическая 8-позиционная револьверная головка
  • Кабинетная защита зоны резания

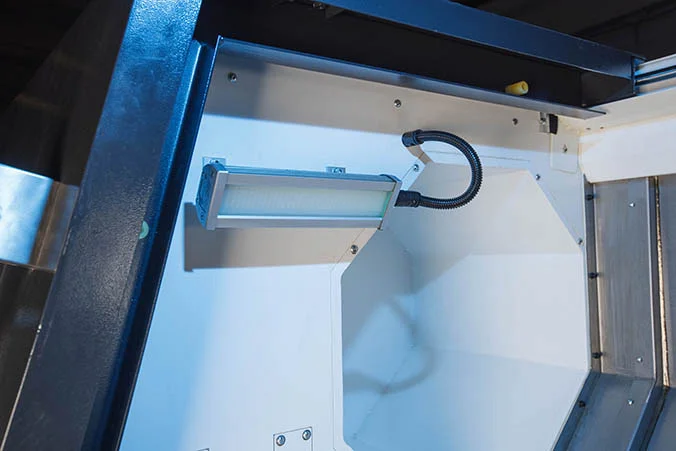

  • Освещение рабочей зоны
  • Система подачи СОЖ
  • Пистолет обдува воздухом
  • Трехцветная сигнальная лампа
  • Теплообменник электрошкафа
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Инструмент для обслуживания станка
  • Документация на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Револьверная головка на 12 позиций
  • Задняя бабка управляемая по оси Z от ЧПУ
  • Редукторный привод
  • Система измерения инструмента
  • Люнеты
  • Устройство подачи прутка
  • Система ЧПУ Siemens 828D
  • Система ЧПУ Fanuc 0i-TF(type 1)
  • Пистолет СОЖ
  • Уловитель масляного тумана
  • Транспортер для удаления стружки сзади станка
  • Увеличение мощности главного двигателя 15/18,5 кВт
  • Уловитель деталей
  • Охлаждение через шпиндель
  • Оптические линейки по осям
  • THK линейные направляющие и ШВП
  • Гидравлическая 10-позиционная револьверная головка
  • Гидравлическая 12-позиционная револьверная головка
  • Электрическая 8-позиционная револьверная головка
  • 10” (254 мм) полый гидравлический патрон
  • 12” (305 мм) полый гидравлический патрон
  • 15” (381 мм) полый гидравлический патрон
  • 18” (457 мм) полый гидравлический патрон
  • Ручной патрон
  • Замок двери безопасности
  • Автоматические двери
  • Пакет Manual Guide
  • Комплектация станка без задней бабки
  • Подача СОЖ через инструмент
  • Подача СОЖ под высоким давлением 3 мПа
