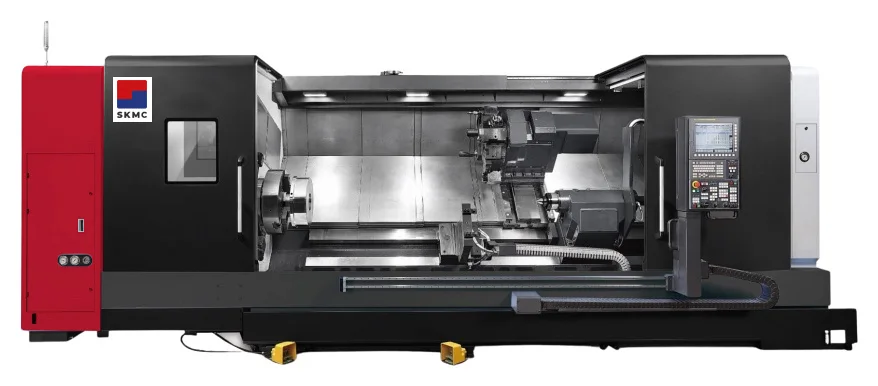

Токарные обрабатывающие центры SKMC DL6000(L), DL7000(L), DL8000(L)

Под заказ

    Токарные обрабатывающие центры SKMC DL6000(L), DL7000(L), DL8000(L). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-e8fff21530ea Категория: Бренд: SKM Бренд:

    Токарные обрабатывающие центры SKMC DL6000(L), DL7000(L), DL8000(L). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: DL6000(L) / DL7000(L) / DL8000(L)

    Назначение и применение

    Токарные центры SKMC серии DL являются самыми мощными станками в своем классе. Токарные центры предназначены для интенсивной и непрерывной обработки, обеспечивая длительное время высокую точность изделий и превосходную чистоту обработанной поверхности.

    Высокие скорости съема металла наряду с быстрым позиционированием и быстрым поворотом револьверной головки обеспечивают оптимальное время производственного цикла.

    Испытанные технологии изготовления и сверхжесткая конструкция в сочетании с передовыми технологическими достижениями применены при создании этих высококачественных станков с исключительными производственными характеристиками.

    Токарные обрабатывающие центры SКMС серии DL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.

    Конструктивные особенности

    • Конструкция станины и направляющих

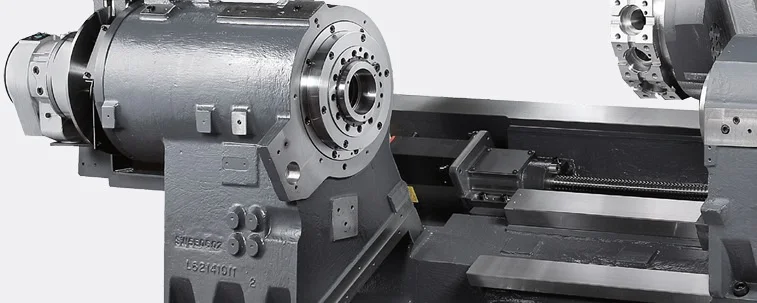

    • Главный шпиндель с редукторным приводом

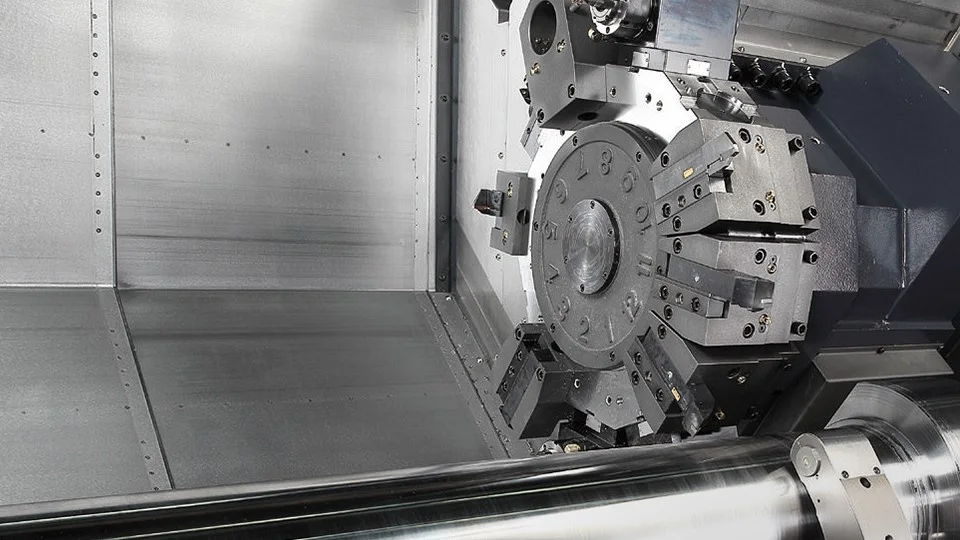

    • Усиленная револьверная голова

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Тип направляющих

    DL6000(L): Скольжения, DL7000(L): Скольжения, DL8000(L): Скольжения

    Макс. диаметр вращения, мм

    DL6000(L): 1030 (1000), DL7000(L): 1030 (1000), DL8000(L): 1030 (1000)

    Длина, мм

    DL6000(L): 2780 (2590), DL7000(L): 2780 (2590), DL8000(L): 2780 (2590)

    Ширина, мм

    DL6000(L): 5760 (7360), DL7000(L): 5760 (7360), DL8000(L): 5760 (7360)

    Высота, мм

    DL6000(L): 3145 (2770), DL7000(L): 3145 (2770), DL8000(L): 3145 (2770)

    Вес, кг

    DL6000(L): 16 300 (21 800), DL7000(L): 16 300 (21 800), DL8000(L): 16 300 (21 800)

    Угол наклона станины, °

    DL6000(L): 45, DL7000(L): 45, DL8000(L): 45

    Повторяемость
    Повторяемость, мм

    DL6000(L): ±0,002 / ±0,003, DL7000(L): ±0,002 / ±0,003, DL8000(L): ±0,002 / ±0,003

    Инструментальная система
    Мощность приводного инструмента, кВт

    DL6000(L): нет, DL7000(L): нет, DL8000(L): нет

    Размер державки инструмента, мм

    DL6000(L): 32 x 32, DL7000(L): 32 x 32, DL8000(L): 32 x 32

    Количество инструментов, шт.

    DL6000(L): 12, DL7000(L): 12, DL8000(L): 12

    Размеры державки расточного резца, мм

    DL6000(L): 80, DL7000(L): 80, DL8000(L): 80

    Двигатели
    Двигатель по оси Z, кВт

    DL6000(L): 9, DL7000(L): 9, DL8000(L): 9

    Мощность привода по оси X, кВт

    DL6000(L): 7, DL7000(L): 7, DL8000(L): 7

    Шпиндель
    Частота вращения шпинделя, об/мин.

    DL6000(L): 1800, DL7000(L): 1500, DL8000(L): 750

    Диаметр патрона, дюймов

    DL6000(L): 21, DL7000(L): 24, DL8000(L): 32

    Максимальный диаметр обработки прутка, мм

    DL6000(L): 117, DL7000(L): 164, DL8000(L): –

    Мощность главного шпинделя, кВт

    DL6000(L): 37 / 55, DL7000(L): 37 / 55, DL8000(L): 37 / 55

    Обработка детали
    Максимальный диаметр точения, мм

    DL6000(L): 900, DL7000(L): 900, DL8000(L): 900

    Задняя бабка
    Конус

    DL6000(L): A2-15, DL7000(L): A1-15, DL8000(L): A2-20

    Ход пиноли задней бабки, мм

    DL6000(L): 150, DL7000(L): 150, DL8000(L): 150

    Ход задней бабки, мм

    DL6000(L): 1600 (3200), DL7000(L): 1600 (3200), DL8000(L): 1600 (3200)

    Приводной инструмент
    Приводной инструмент

    DL6000(L): нет, DL7000(L): нет, DL8000(L): нет

    Крутящий момент приводного инструмента, Нм

    DL6000(L): нет, DL7000(L): нет, DL8000(L): нет

    Перемещения и направляющие
    По оси X, мм

    DL6000(L): 470, DL7000(L): 470, DL8000(L): 470

    По оси Z, мм

    DL6000(L): 1650 (3235), DL7000(L): 1650 (3235), DL8000(L): 1650 (3235)

    Наличие оси Y

    DL6000(L): нет, DL7000(L): нет, DL8000(L): нет

    Больше характеристик
    Макс. длина точения, мм

    DL6000(L): 1600 (3200), DL7000(L): 1600 (3200), DL8000(L): 1600 (3200)

    Диаметр отверстия шпинделя, мм

    DL6000(L): 152, DL7000(L): 181, DL8000(L): 320

    Скорость быстрых перемещений по оси X, мм/мин

    DL6000(L): 1.2E+4, DL7000(L): 1.2E+4, DL8000(L): 1.2E+4

    Скорость быстрых перемещений по оси Z, мм/мин

    DL6000(L): 1.6E+4 (1.0E+4), DL7000(L): 1.6E+4 (1.0E+4), DL8000(L): 1.6E+4 (1.0E+4)

    Конус пиноли задней бабки

    DL6000(L): МТ6, DL7000(L): МТ6, DL8000(L): МТ6

    Наружный диаметр пиноли задней бабки, мм

    DL6000(L): 160, DL7000(L): 160, DL8000(L): 160

    Крутящий момент на шпинделе, Нм

    DL6000(L): 6622, DL7000(L): 8076, DL8000(L): 8076

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • ЧПУ FANUC 0iTF
    • Сервоприводная револьверная головка со стационарным креплением инструмента на 12 позиций
    • Полуавтоматическая задняя бабка (перемещение от револьвера)
    • Гидравлическая пиноль задней бабки (программируемая), центр МТ6 – встроенный вращающийся
    • Прижимные планки для инструмента для наружного точения, 5 шт.
    • Инструментальный блок для наружной торцевой обработки, 1 шт.
    • Инструментальный блок для U-образного сверла, 2 шт.
    • Гидравлическая станция
    • Электрический шкаф
    • Полностью закрытая зона обработки
    • Централизованная автоматическая система смазки
    • Рабочее освещение (две лампы)
    • Трехцветная сигнальная лампа
    • Педали управления гидравлическими узлами
    • Система подачи СОЖ с давлением (4,5 бар)
    • Защита направляющих
    • Порт USB
    • Регулировочные болты и опоры
    • Трансформатор
    • Инструмент для обслуживания станка
    • Инструкция по эксплуатации на русском языке
    • Комплект сырых кулачков

    Дополнительные опции (не входят в стандартную комплектацию)

    • Замена патрона на 24” (для DL6000(L))
    • Система измерения инструмента (Renishaw) – авто
    • Оптические линейки Heidenhein
    • Конвейер для стружки с корзиной
    • Пистолет воздуха
    • Автоотключение
    • Пистолет СОЖ
    • Маслоотделитель
    • Помпа СОЖ 20 бар
    • MPG-пульт на гибком проводе
    • Обдув шпинделя воздухом
    • Кондиционер электрошкафа
    • Люнет автоматический SMW AUTOBLOCK
    • Люнет автоматический ATLING
    • Manual guide I (MGI)
    • iHMI- интерфейс
    • Держатель для расточного инструмента
    • Держатель резца для наружной обработки (увеличенный)
    • Втулки расточные Ø20, 25, 32, 40, 50 (комплект)
    • Втулки сверлильные МТ2, МТ3, МТ4, МТ5 (комплект)
    • Комплект закаленных кулачков – 1 шт. (патрон 18" или 21")
    • Комплект закаленных кулачков – 1 шт. (патрон 24")
    • Комплект закаленных кулачков – 1 шт. (патрон 32")
    • Конвейер для стружки предназначенный для работы с чугуном (магнитный) – для DL6000
    • Держатель длинного расточного инструмента
