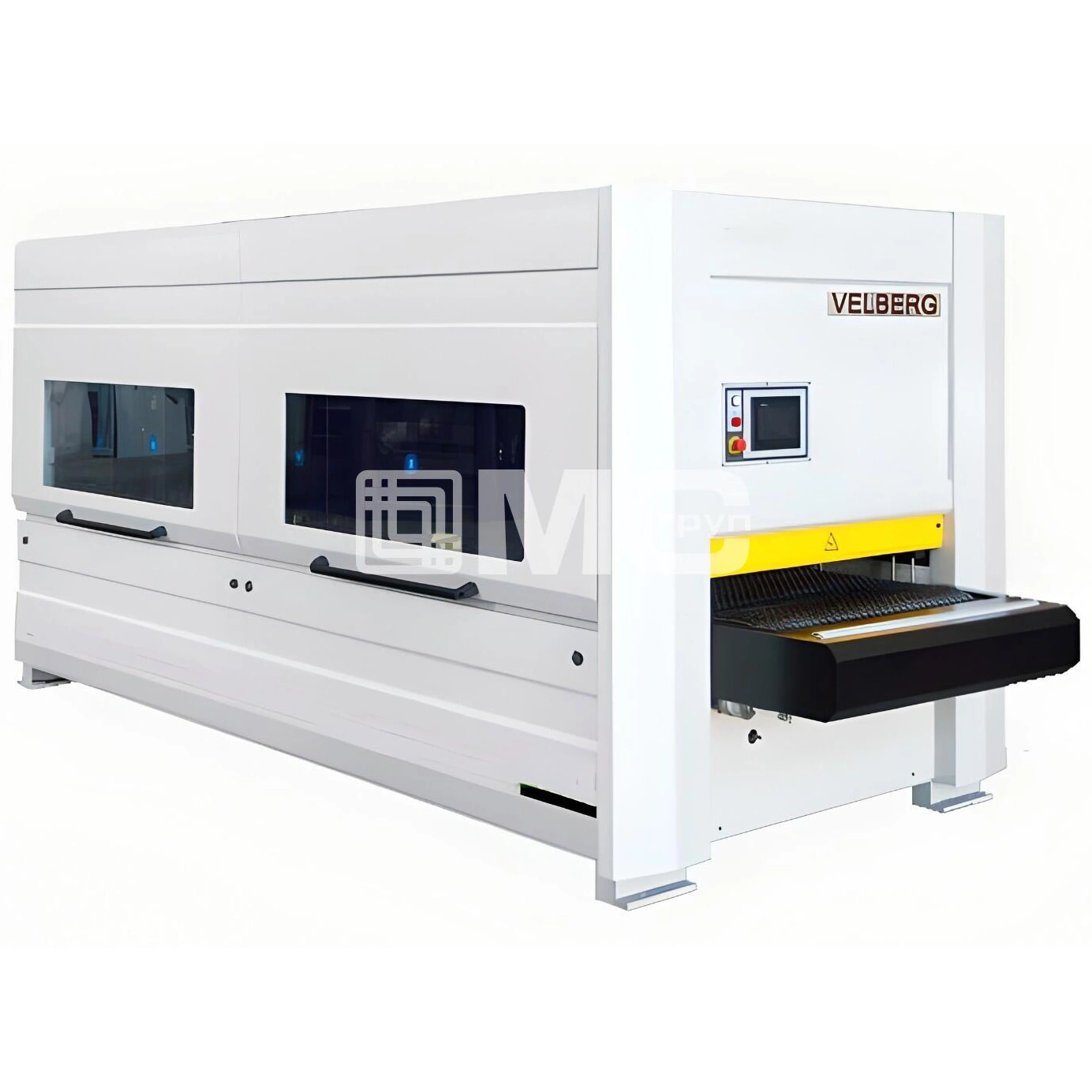

Рельефно-шлифовальный станок VELBERG MC1000R8X

Конструктивные преимущества

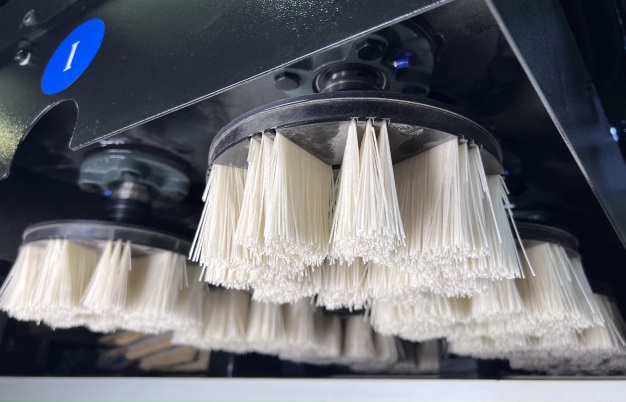

1. ОРБИТАЛЬНОЕ ШЛИФОВАНИЕ

Орбитальное шлифование осуществляется с помощью специальных тарельчатых шлифовальных щёток пластиковым абразивом DuPont, с левым и правым вращением, благодаря которому (а также механизму поперечной осцилляции) узел может производить шлифование большого спектра поверхностей и фрезеровок различной сложности.

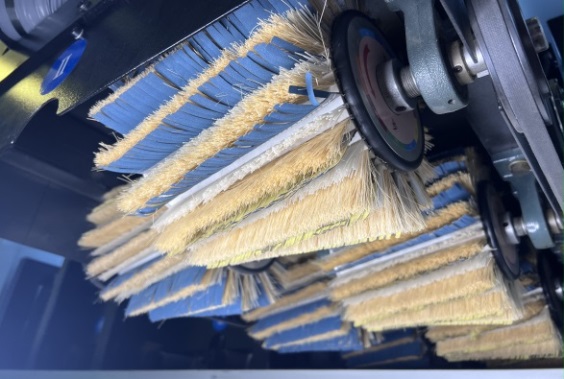

2. ПОПЕРЕЧНОЕ ШЛИФОВАНИЕ

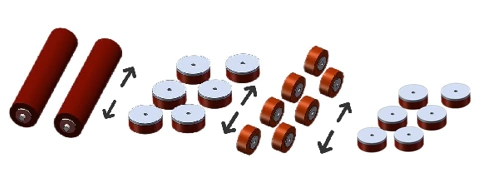

Поперечное шлифование осуществляется специальными шлифовальными валами (7 шт. для MC1000R8X, 9 шт для MC1300R8X) имеющими разнонаправленное вращение (поперечное относительно направления подачи). Узел ориентирован на шлифование поперечных перепадов рельефа, канавок и подъёмов различной сложности.

3. Система осцилляции

Система осцилляции на линейных направляющих (с полуавтоматической системой смазки) на всех шлифовальных узлах позволяет добиться максимального качества обработки заготовок, в том числе, со сложной фрезеровкой поверхности. Привод механизма осцилляции осуществляется с помощью шатунного механизма. Осцилляция позволяет также добиться максимально полезного использования шлифовальных материалов установленных на станке.

4. Подъем/опускание суппорта рабочего блока (транспортера)

• Подъем/опускание рабочего блока происходит автоматически и регулируется с помощью панели управления, что значительно сокращает время перенастройки станка на разные толщины заготовки. Крайние положения суппорта ограничиваются концевыми выключателями.
• Параллельность опускания и поднятия обеспечивается механически связанными редукторами.

5. Панель управления

• Панель управления интегрирована в корпус станка. На панели управления имеются кнопки общего запуска и экстренного останова. Сенсорное управление.
• Интерфейс русифицирован, понятен и не требует дополнительной квалификации от персонала.
• В опциональной комплектации: любой из узлов имеет собственную регулировку высоты положения, а любой привод может быть отключен/включен с панели управления, при этом до 16 программ шлифования под разные типы фасадов могут быть сохранены в памяти устройства.

6. Электрошкаф

Электрошкаф интегрирован в станину и имеет пылезащищённое исполнение.
Качественная сборка и комплектующие ведущих таких мировых лидеров как Schneider Electric, Omron, Delta, Telemecanique.

7. Система вытяжной вентиляции

Система вытяжной вентиляции с близким расположением аспирационных кожухов к каждому рабочему узлу обеспечивает надёжное удаление пыли, что положительно влияет как на качество шлифования, так и на условия работы персонала в зоне работы оборудования.

8. Станина

• Базовая конструктивная часть (станина)- разработана на специальном программном комплексе, электросварная конструкция коробчатой формы, изготовленная из профилей квадратного и прямоугольного сечения повышенной жёсткости, представляющая собой опорную часть несущей рамы рабочих узлов и агрегатов , оснащена открывающимися защитными элементами с обоих сторон для удобства обслуживания станка.
• Станина станка проходит термо-обжиг для снятия остаточных напряжений в металле.

9. Узел пылеудаления (опционально)

• Вал-щётка по длине рабочего стола.
• Узел предназначен для обеспыливания готового изделия, с возможностью подключения аспирации.
