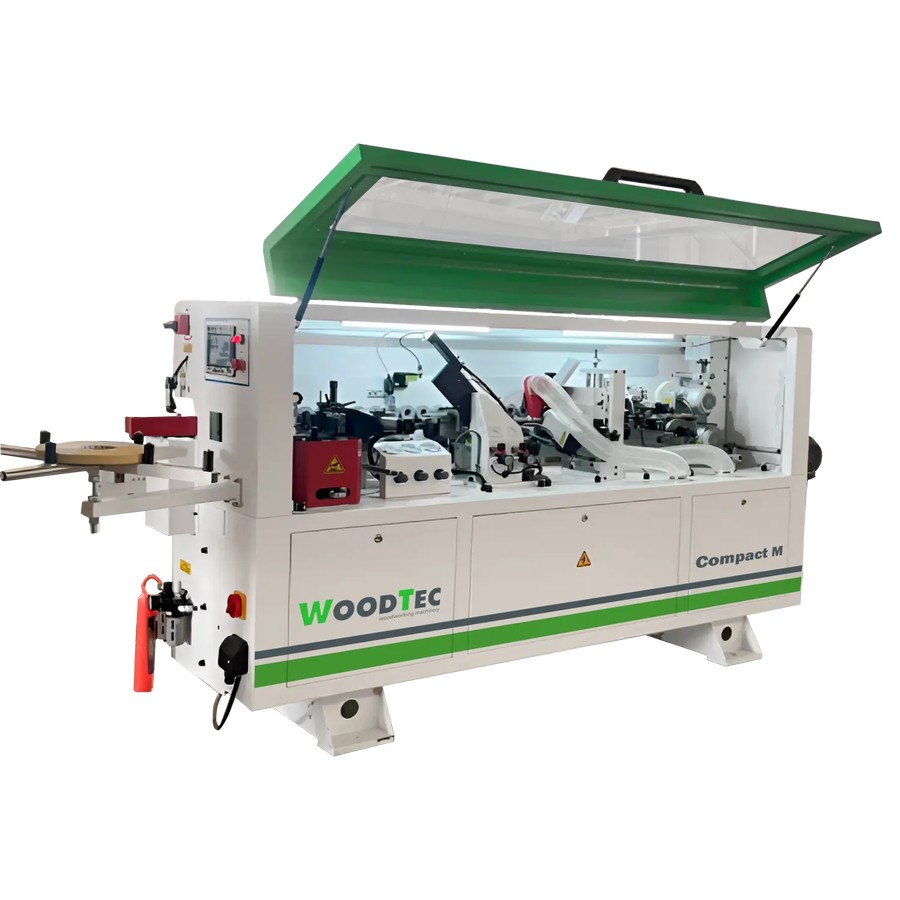

Автоматический кромкооблицовочный станок WoodTec Compact M

Автоматический кромкооблицовочный станок WoodTec Compact M — изображение 2

Автоматический кромкооблицовочный станок WoodTec Compact M — изображение 3

Автоматический кромкооблицовочный станок WoodTec Compact M — изображение 4

Автоматический кромкооблицовочный станок WoodTec Compact M — изображение 5

Автоматический кромкооблицовочный станок WoodTec Compact M

Под заказ

Скорость подачи, м/мин
18
Общая мощность, кВт
5,75
Толщина кромочного материала, мм
0,4-3
Толщина детали, мин/макс, мм
12-55

Категории: Автоматические кромкооблицовочные станки для мебели, Производство мебели Бренд: WoodTec Бренд: WoodTec

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

1. Узел радиусной цикли	2. Полировальный узел	3. Клеевой узел	4. Узел прижима

5. Узел 2-х моторной торцовки	6. Узел фрезерования свесов

Отличительные особенности

Скорость подачи 18 м/мин;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Гильотина для предварительной резки кромочного материала
Торцовочный узел для обрезки переднего и заднего свесов пилой;
Фрезерный узел для снятие свесов
Циклевка радиусная;
Полировальный узел
Магазин подачи рулонного кромочного материала;
Пульт управления
Поддерживающий суппорт для габаритных заготовок;
Регулятор сжатого воздуха;

Конструктивные особенности

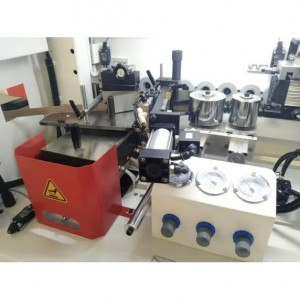

	КЛЕЕВОЙ УЗЕЛ Клеевой бачок 1,5 л. и имеет нижнее расположение относительно клеенаносящего вала. Винтовая точная настройка кол-ва клея Аккуратный клеевой шов. Не требуется регулировка на толщину материала.

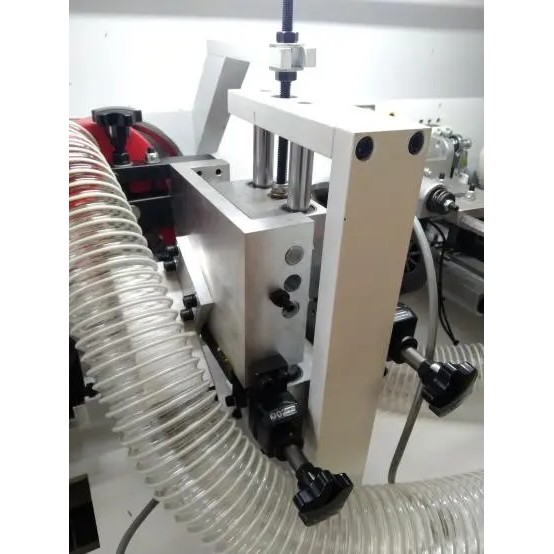

	ТОРЦОВОЧНЫЙ АГРЕГАТ Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности: -простое линейное движение двух пил вверх-вниз; -простая схема пневматики; -призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие
	УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ Вертикальные копиры круглые большого диаметра: -осуществляют плавный заход на деталь; -исключают повреждение любой облицованной поверхности. Оснащены счетчиками точной настройки на разную толщину кромки.

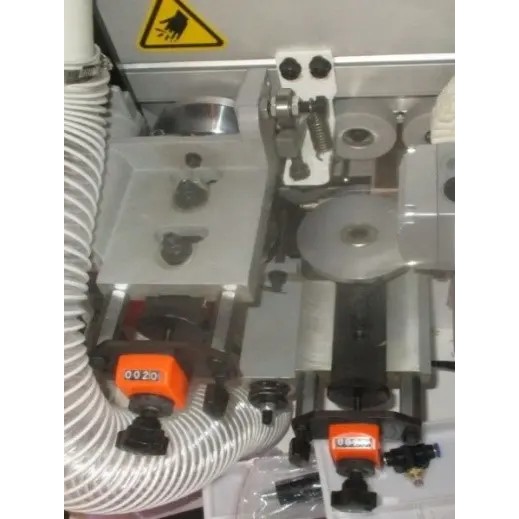

	УЗЕЛ РАДИУСНОЙ ЦИКЛИ Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

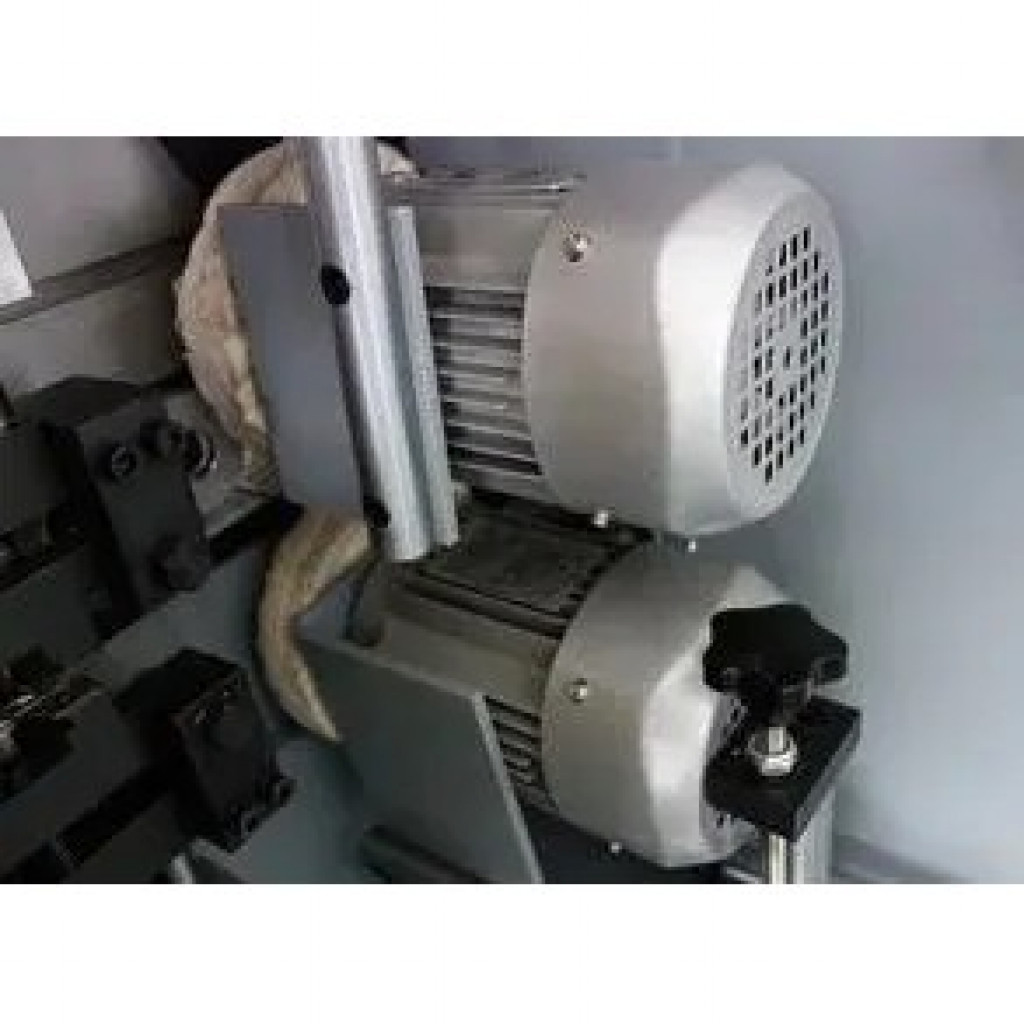

	ПОЛИРОВКА Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:Блеск обработанной поверхности; Очищает от загрязнений; Восстанавливает цвет после циклевочного узла; Формирует микро радиус у тонкой кромки (притупляет острый край); Полирующий агрегат два двигателя, два полирующих диска.

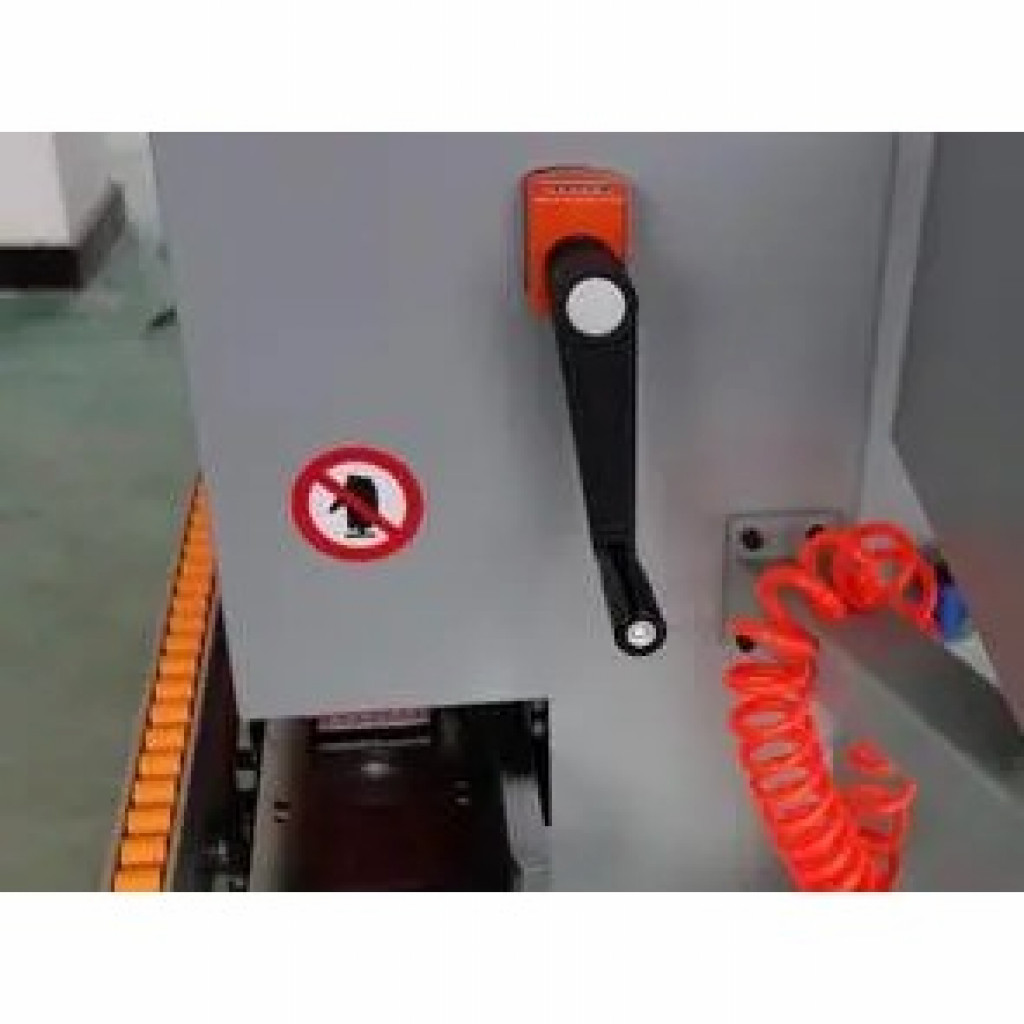

	НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

Основные характеристики

Электропитание, В	380 ( 3 фазы)
Скорость подачи, м/мин	18
Общая мощность, кВт	5,75
Давление сжатого воздуха, бар	6,5
Толщина кромочного материала, мм	0,4-3
Толщина детали, мин/макс, мм	12-55

Больше характеристик

Размеры обрабатываемой детали (мин.) - длина x ширина, мм	120 х 80
Вес	700 кг
Габариты	3500 × 1500 × 1370 мм
