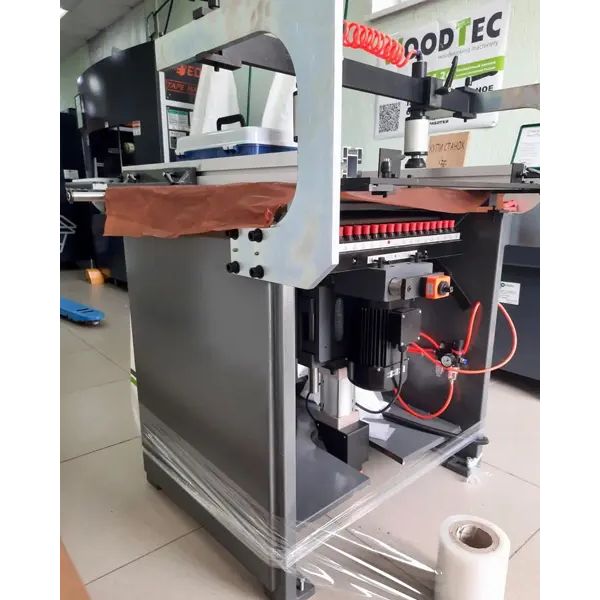

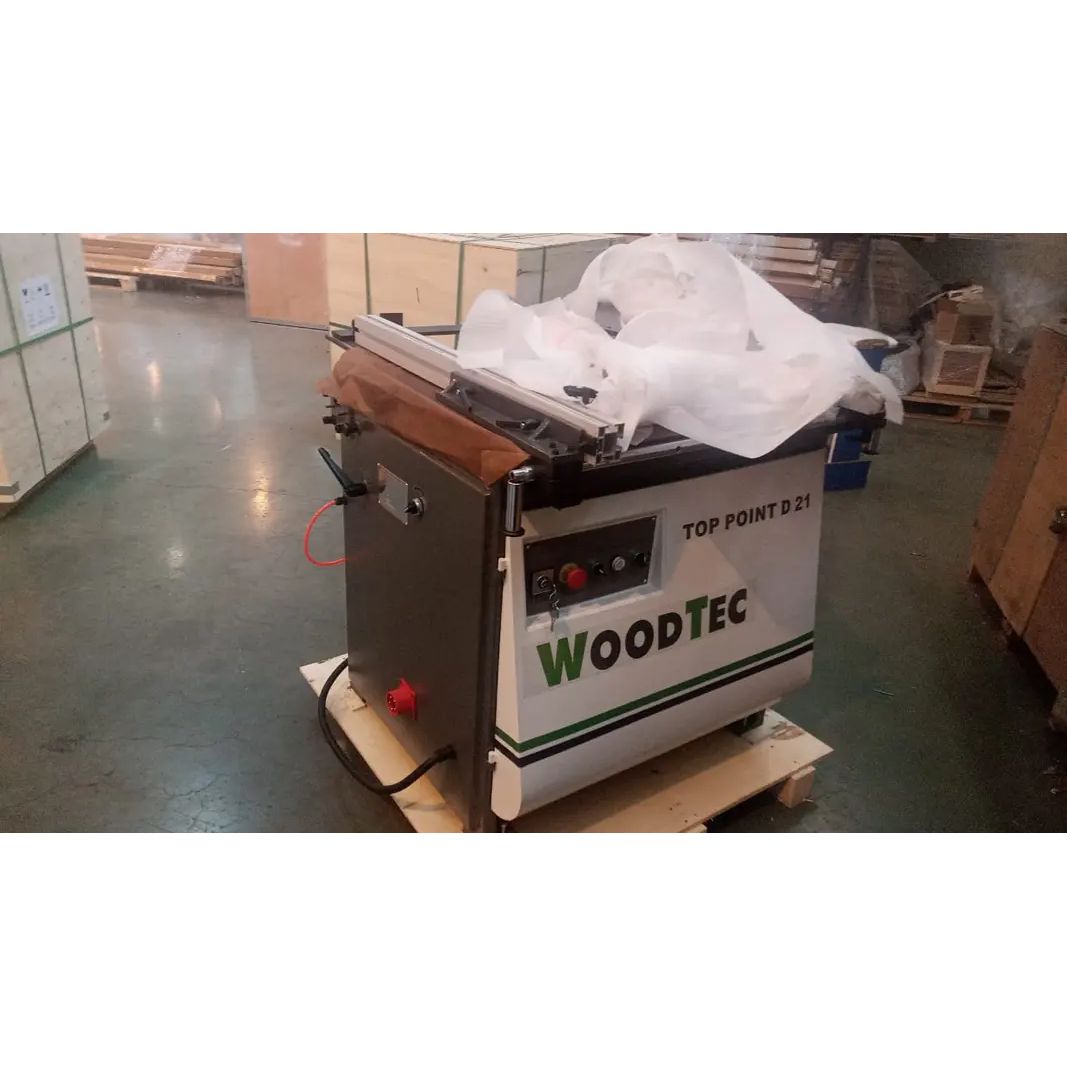

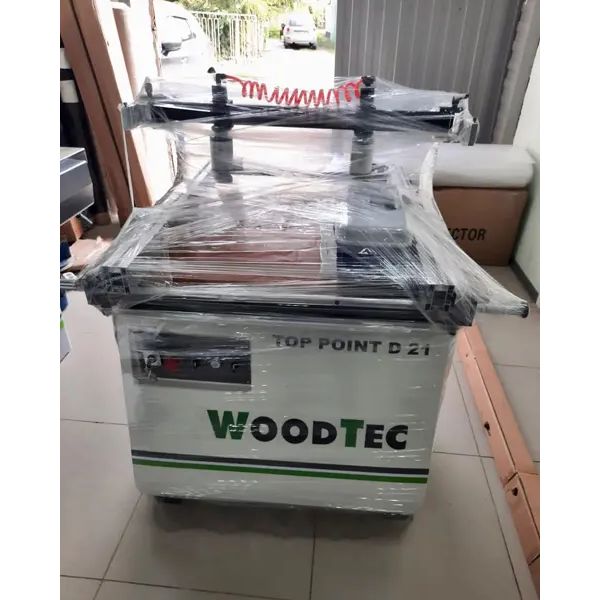

Станок сверлильно-присадочный WoodTec TOP POINT D 21
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 2
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 3
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 4
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 5
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 6
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 7
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 8
Станок сверлильно-присадочный WoodTec TOP POINT D 21 — изображение 9

Станок сверлильно-присадочный WoodTec TOP POINT D 21

Под заказ

  • Количество шпинделей, шт.

    21

  • Мощность, кВт

    1,5

  • Обороты шпинделей, об/мин

    2800

  • Расстояние между шпинделями, мм

    32

Категории: , Бренд: WoodTec Бренд:

Назначение

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

Область применения

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.

Схемы обработки

Схема обработки изделия Схема сборки готового изделия

Конструктивные особенности

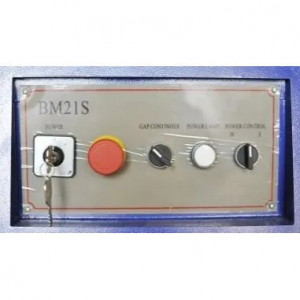

ПАНЕЛЬ УПРАВЛЕНИЯ

Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

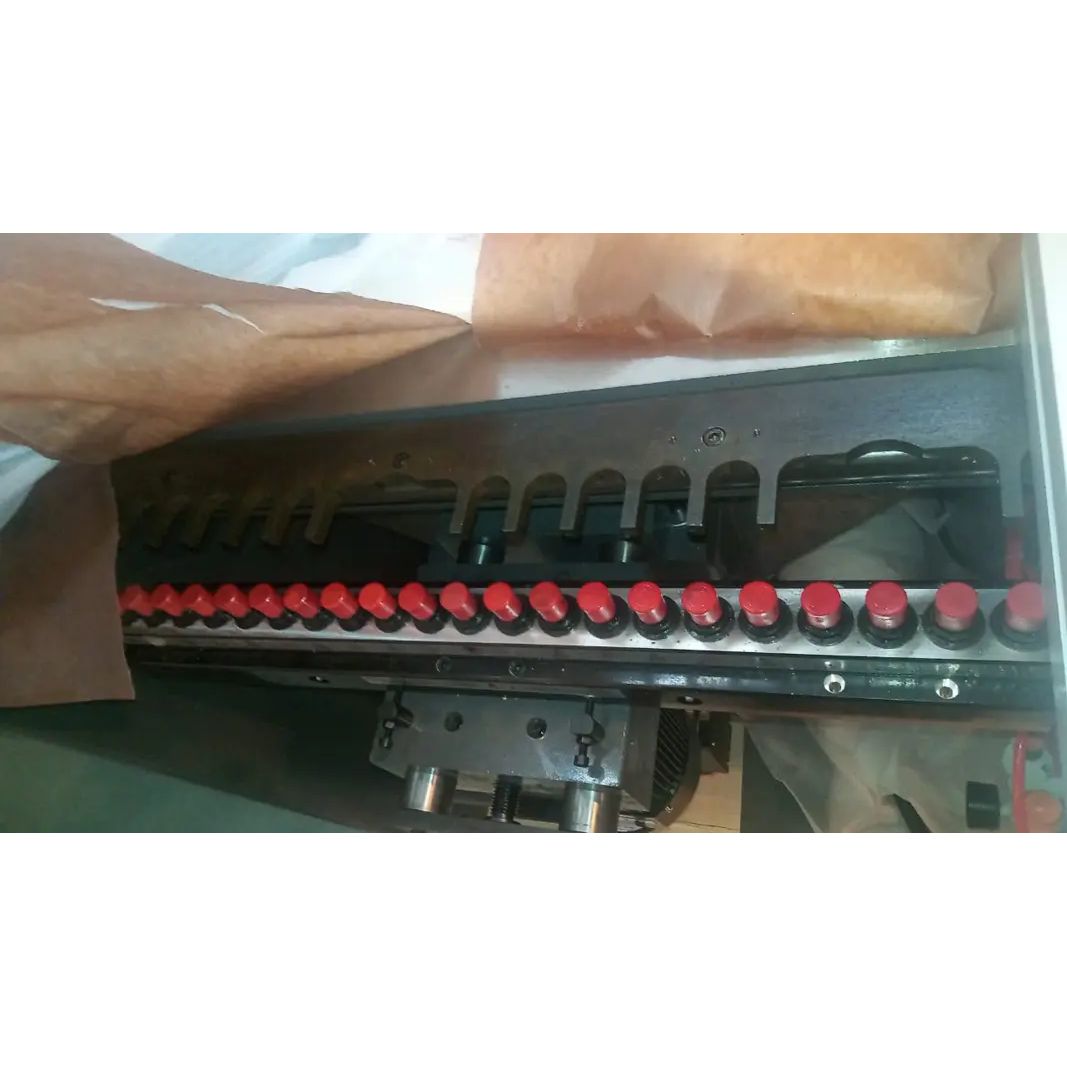

СВЕРЛИЛЬНАЯ ГРУППА

Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.

БОКОВЫЕ УПОРЫ

Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера

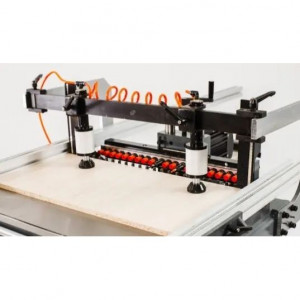

ПНЕВМОПРИЖИМЫ

Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами

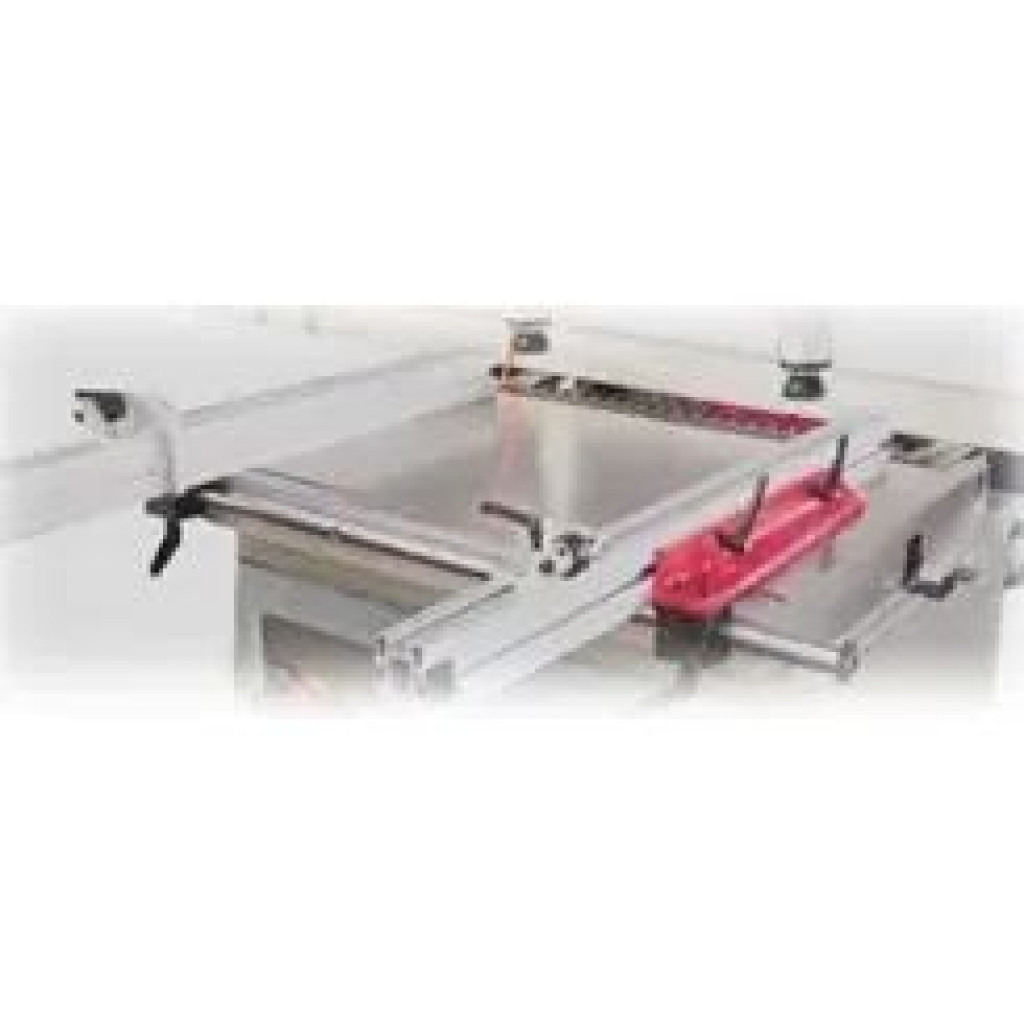

БАЗИРУЮЩИЕ ЛИНЕЙКИ

В комплект поставки включены 2 профильные алюминиевые линейки с миллиметровой шкалой длиной 1500 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.

УПРАВЛЕНИЕ ЦИКЛОМ

Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.

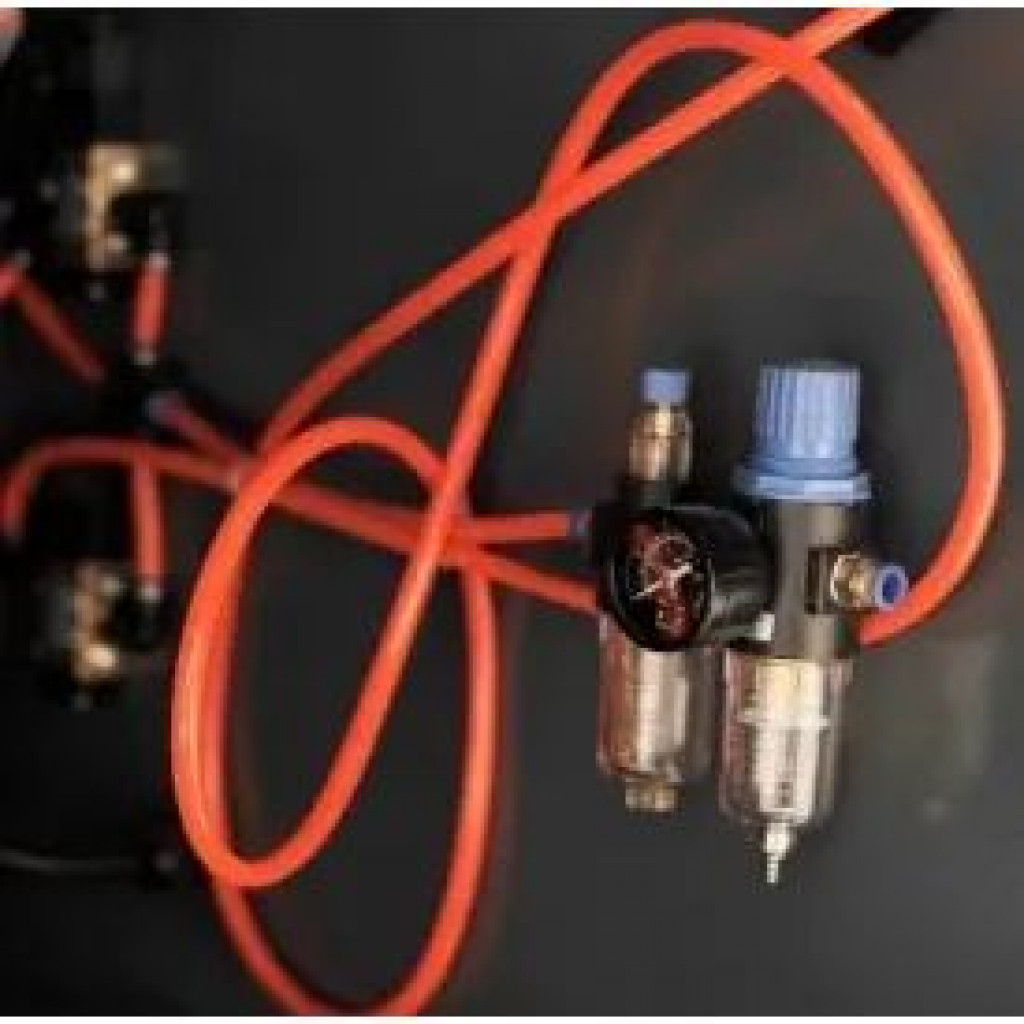

БЛОК ПОДГОТОВКИ ВОЗДУХА

  • Создает минимальные потери давления.
  • Легкая замена фильтрующего элемента.
  • Автоматический отвод конденсата.
  • Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.



Основные характеристики
Давление воздуха, Бар

6

Мощность, кВт

1,5

Рабочая площадь для станка, мм

3500 х 3500

Угол наклона траверсы, °

0 – 90

Рабочий стол
Размеры рабочего стола, мм

890 х 625

Рабочая площадь для станка, мм

3500 х 3500

Шпиндель
Количество шпинделей, шт.

21

Обороты шпинделей, об/мин

2800

Расстояние между крайними шпинделями, мм

640

Расстояние между шпинделями, мм

32

Больше характеристик
Длина упаковки, мм

1060

Ширина упаковки, мм

1050

Высота упаковки, мм

1100

Вес упаковки, кг

350

Вес

300 кг

Габариты

1050 × 1250 × 1400 мм
