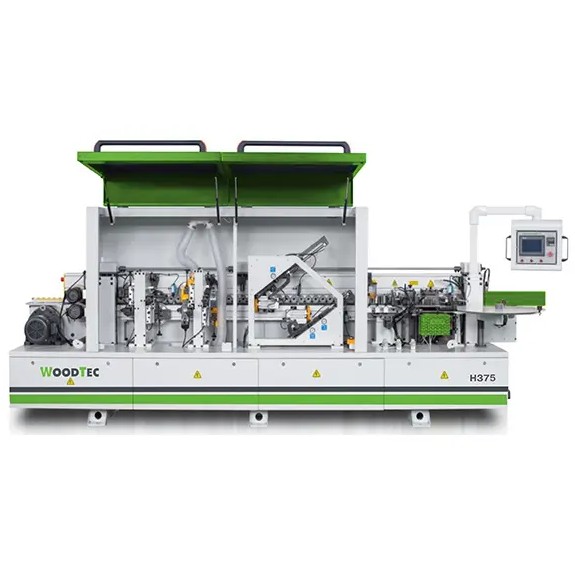

Автоматический кромкооблицовочный станок WoodTec Compact H375

Автоматический кромкооблицовочный станок WoodTec Compact H375

Под заказ

  • Скорость подачи, м/мин

    12-20

  • Общая мощность, кВт

    9,5

  • Толщина кромочного материала, мм

    0,4-3

  • Толщина детали, мин/макс, мм

    10-60

Категории: , Бренд: WoodTec Бренд:

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

1. Узел радиусной цикли 2. Полировальный узел 3. Клеевой узел 4. Узел прижима


5. Узел 2-х моторной торцовки 6. Узел фрезерования свесов 7. Линейка с подогревом 8. Узел подачи очистительной жидкости




Отличительные особенности

  • Скорость подачи 12 – 20 м/мин;
  • Подогрев направляющей линейки;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Рычажная регулировка количества наносимого клея;
  • Гильотина для предварительной резки толстого кромочного материала;
  • Двух моторный торцовочный узел на специальной конструкции с разнесенными независимыми направляющими;
  • Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями по 0,75 кВт. Радиус фрезы 2 мм;
  • Циклевка радиусная;
  • Узел подачи очистительной жидкости (двухсторонний);
  • Полировальный узел 2 х 0,18 кВт;
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
  • Регулятор сжатого воздуха;

Конструктивные особенности

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры:
Температуру клея
Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали
КЛЕЕВОЙ УЗЕЛ

Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея
Аккуратный клеевой шов
Не требуется регулировка на толщину материала
ПРИЖИМНАЯ БАЛКА

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.

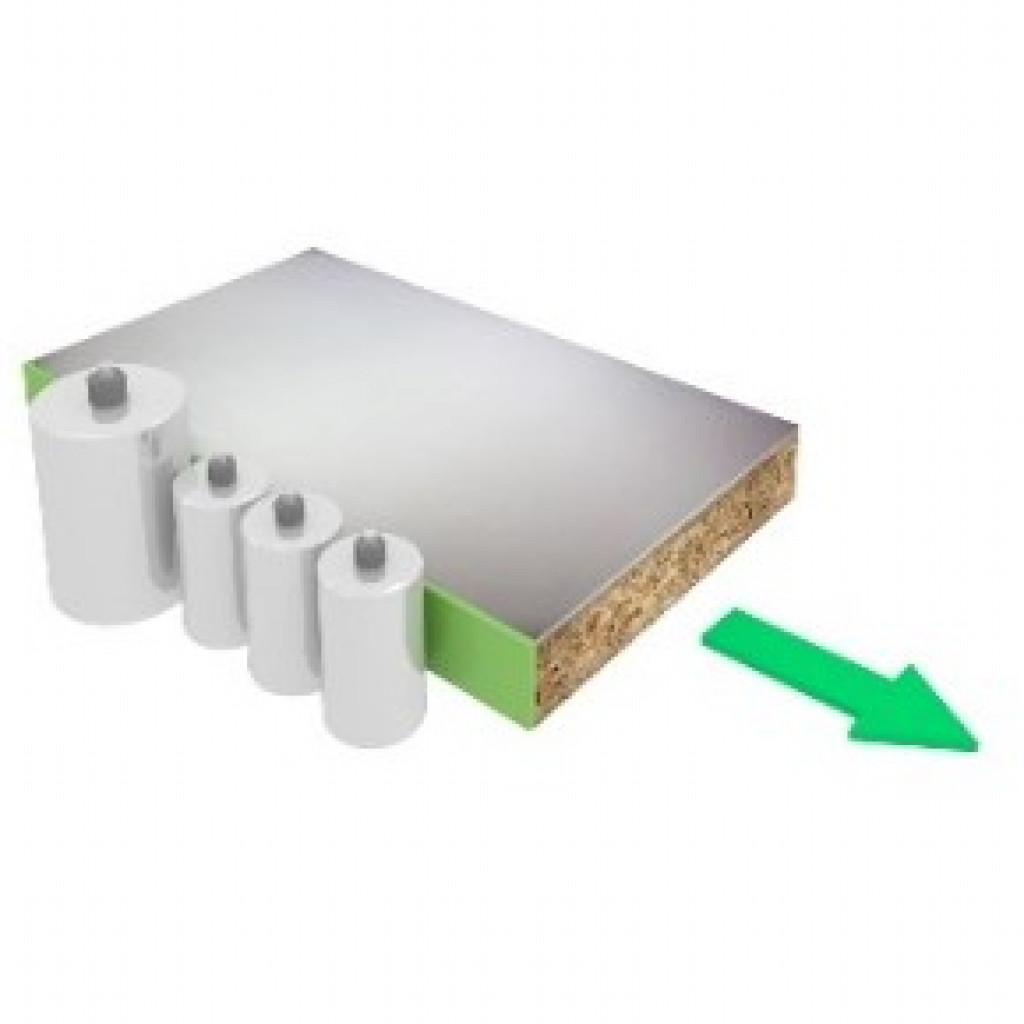

ПРЕСС ГРУППА

Состоит из одного ведущего ролика и трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки. На каждом ролике установлен отдельный пневмоцилиндр. 2 ролика из 4-х роликов имеют разный конус, что обеспечивает распределение усилия прижима по толщине детали. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания.

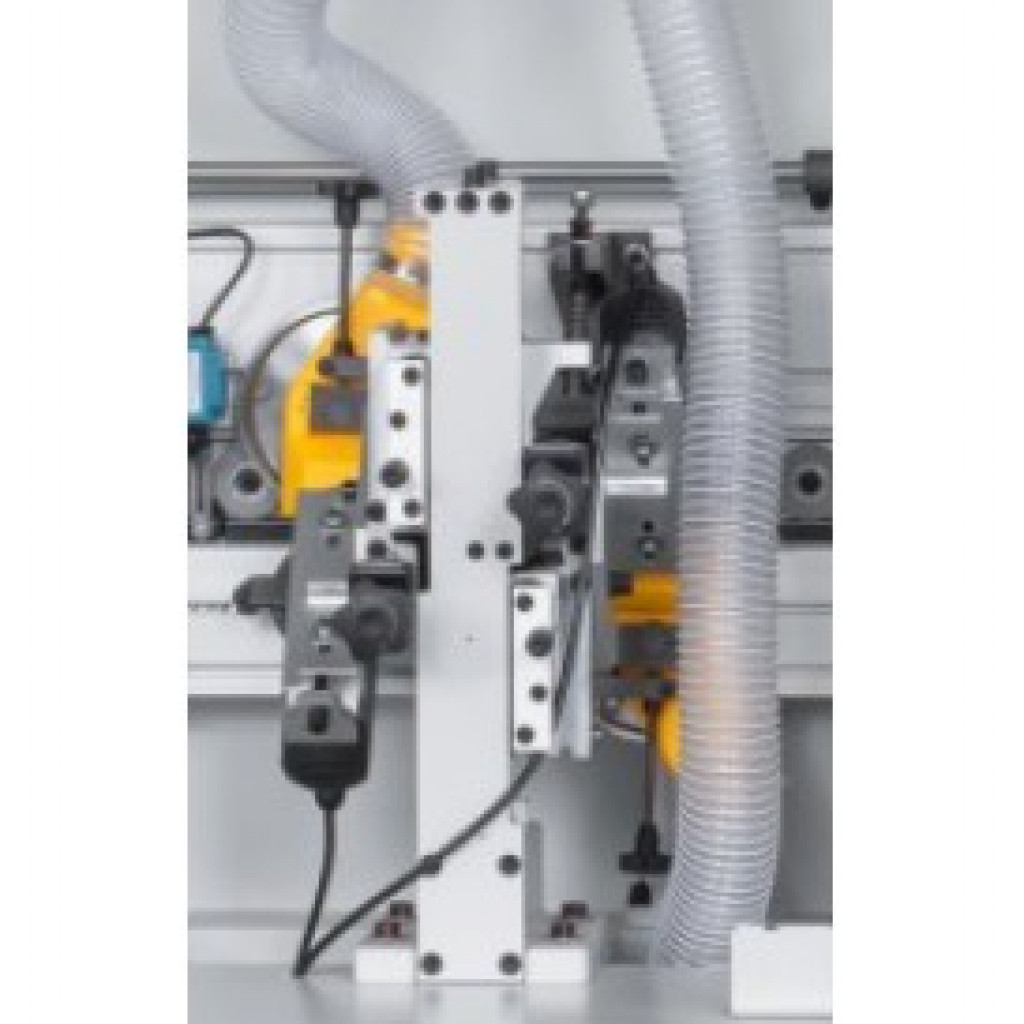

ТОРЦОВОЧНЫЙ АГРЕГАТ

Узел чистовой торцевой обрезки оснащен двумя высокочастотными электродвигателями.
Специальная конструкция с разнесенными независимыми направляющими позволяет с высокой точностью производить чистовую торцовку на максимальной скорости.
Перемещение пильных узлов осуществляется по двум линейным направляющим расположенными под углом 45°.
Узел оснащен автоматической системой смазки направляющих, с помощью блока контроля времени
Пила: 104 * 22 * 3.0/2.0 * 30T
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ

Два промышленных двигателя 2 х 0,75 кВт.
Мощность двигателей позволяет фрезеровать кромку с припуском 2 мм.
Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы: 70 * 16 * 4Z * H12

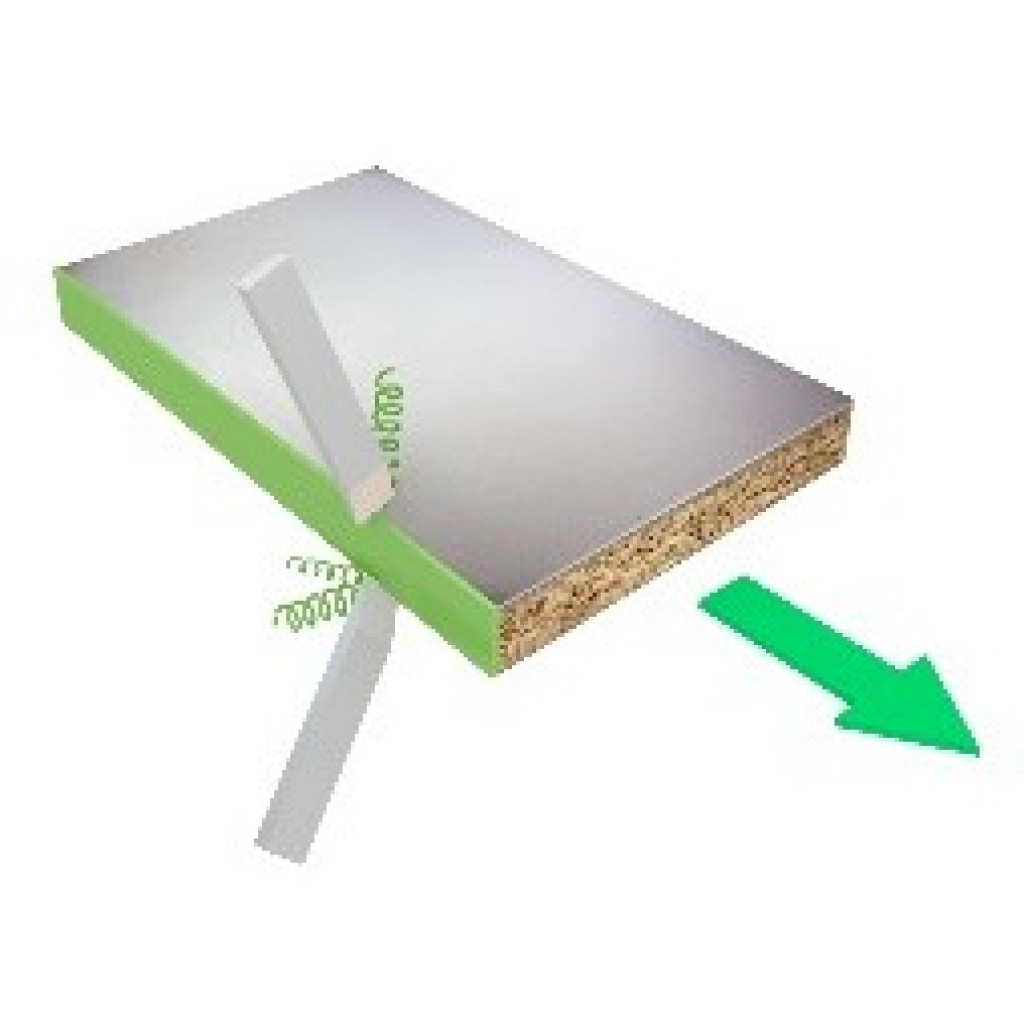

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Нож: 20 * 12 * 2 R2
ПОДАЧА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях.
2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.
Основные характеристики
Электропитание, В

380 ( 3 фазы)

Скорость подачи, м/мин

12-20

Общая мощность, кВт

9,5

Давление сжатого воздуха, бар

6

Толщина кромочного материала, мм

0,4-3

Толщина детали, мин/макс, мм

10-60

Больше характеристик
Размеры обрабатываемой детали (мин.) - длина x ширина, мм

120 х 150

Мощность двигателей чистовой торцовки, кВт

2 х 0,35

Мощность двигателей фрезерного узла, кВт

2 х 0,75

Полировальный узел, кВт

2 х 0,18

Вес

1550 кг

Габариты

4630 × 1000 × 1600 мм
