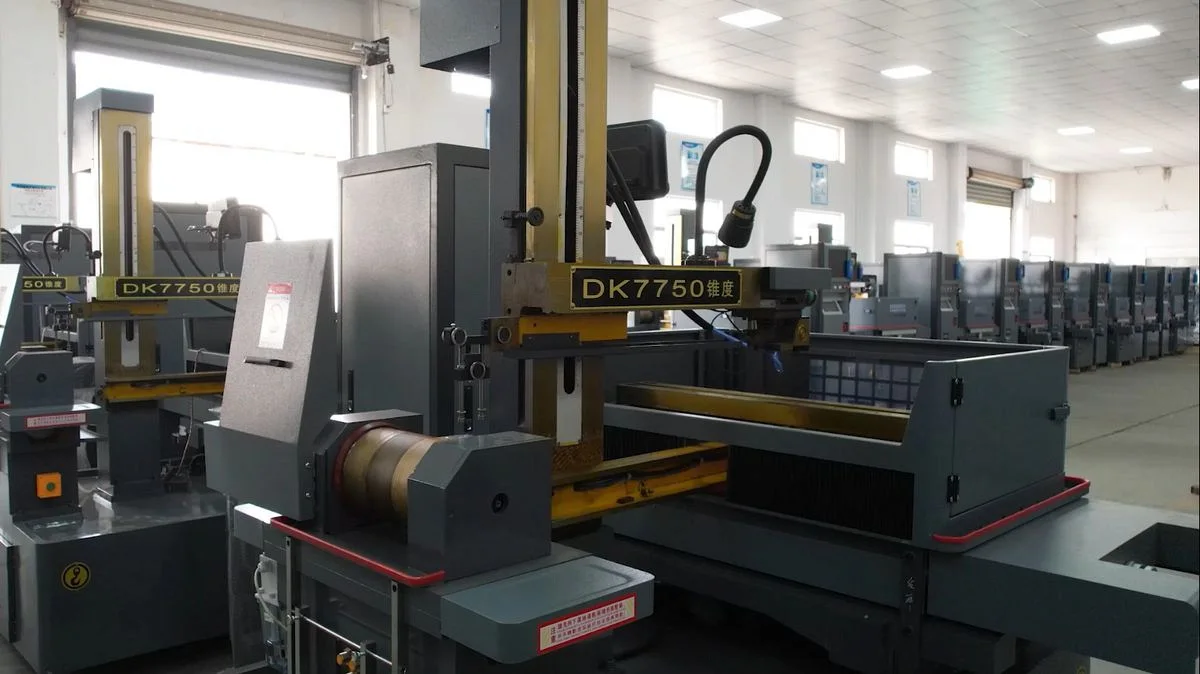

Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 2

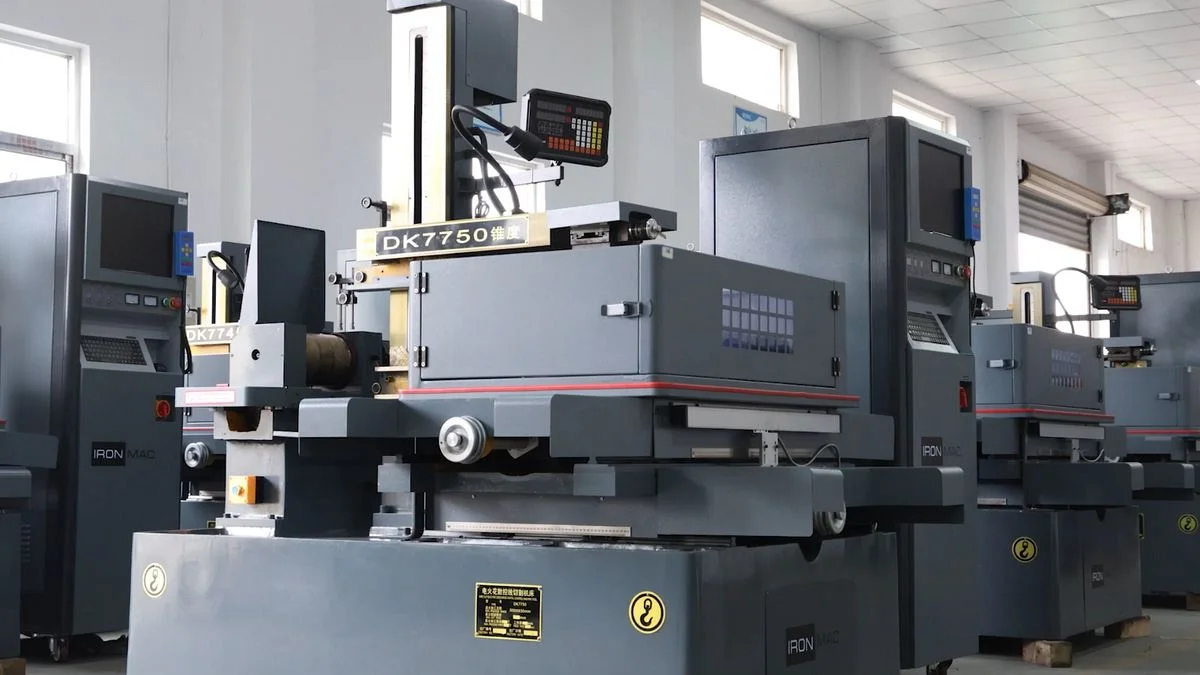

Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 3
Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 4
Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 5
Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 6
Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 7
Проволочно-вырезные электроэрозионные станки IRONMAC DK77 — изображение 8

Проволочно-вырезные электроэрозионные станки IRONMAC DK77

Под заказ

  • Размеры рабочего стола, мм

    DK7725: 280 x 520, DK7735: 380 x 630, DK7745: 580 x 850, DK7750: 680 x 960, DK7763: 660 x 1100

Проволочно-вырезные электроэрозионные станки IRONMAC DK77. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-dc0f8f8e44c0 Категория: Бренд: IRONMAC Бренд:

Проволочно-вырезные электроэрозионные станки IRONMAC DK77. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: DK7725 / DK7735 / DK7745 / DK7750 / DK7763

Назначение и применение

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.

Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.

Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:

Конструктивные особенности

  • Стойка управления
  • Функции системы ЧПУ
  • Несущая нагрузка на стол выше в среднем на 23%
  • Барабан перемотки проволоки
  • Многопроходная обработка
  • Возможность использования молибденовой и вольфрамовой проволоки
  • Точность обработки ± 0,007 мм
  • Симметричная конструкция осей UV относительно XY
  • Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
  • ЧПУ на базе надежной и эффективной Windows XP

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Перемещение по оси Y, мм

DK7725: 350, DK7735: 450, DK7745: 550, DK7750: 630, DK7763: 800

Напряжение, В

DK7725: 220, DK7735: 220, DK7745: 220, DK7750: 220, DK7763: 220

Общая мощность, кВт

DK7725: 2, DK7735: 2, DK7745: 2, DK7750: 2, DK7763: 2

Длина, мм

DK7725: 1450, DK7735: 1450, DK7745: 1700, DK7750: 1800, DK7763: 2450

Ширина, мм

DK7725: 1100, DK7735: 1100, DK7745: 1350, DK7750: 1300, DK7763: 2100

Высота, мм

DK7725: 1600, DK7735: 1600, DK7745: 1700, DK7750: 1700, DK7763: 2100

Вес, кг

DK7725: 1600, DK7735: 1600, DK7745: 2000, DK7750: 2300, DK7763: 3200

Макс. производительность, мм2/мин

DK7725: 160, DK7735: 160, DK7745: 160, DK7750: 160, DK7763: 160

Тип конструкции направляющих проволоки

DK7725: Регулируемая, DK7735: Регулируемая, DK7745: Регулируемая, DK7750: Регулируемая, DK7763: Регулируемая

Резка
Максимальная толщина резания, мм

DK7725: 300, DK7735: 400, DK7745: 400, DK7750: 500, DK7763: 300 (500 опция)

Проволока
Диаметр проволоки, мм

DK7725: Ø 0,12 – 0,25, DK7735: Ø 0,12 – 0,25, DK7745: Ø 0,12 – 0,25, DK7750: Ø 0,12 – 0,25, DK7763: Ø 0,12 – 0,25

Обработка детали
Максимальный угол наклона проволоки / высота заготовки, °/мм

DK7725: ± 6° / 80, DK7735: ± 6° / 80, DK7745: ± 6° / 80, DK7750: ± 6° / 80, DK7763: ± 6° / 80

Рабочий стол
Размеры рабочего стола, мм

DK7725: 280 x 520, DK7735: 380 x 630, DK7745: 580 x 850, DK7750: 680 x 960, DK7763: 660 x 1100

Точности
Точность обработки, мм

DK7725: до ± 0,007, DK7735: до ± 0,007, DK7745: до ± 0,007, DK7750: до ± 0,007, DK7763: до ± 0,007

Наилучшая шероховатость поверхности, мкм

DK7725: Ra 2,5 – при однопроходной обработке, Ra 1,2 – 1,5 – при многопроходной обработке, DK7735: Ra 2,5 – при однопроходной обработке, Ra 1,2 – 1,5 – при многопроходной обработке, DK7745: Ra 2,5 – при однопроходной обработке, Ra 1,2 – 1,5 – при многопроходной обработке, DK7750: Ra 2,5 – при однопроходной обработке, Ra 1,2 – 1,5 – при многопроходной обработке, DK7763: Ra 2,5 – при однопроходной обработке, Ra 1,2 – 1,5 – при многопроходной обработке

Перемещение суппорта
Ход по оси Х, мм

DK7725: 250, DK7735: 350, DK7745: 450, DK7750: 500, DK7763: 630

Ход по оси Z, мм

DK7725: 300, DK7735: 400, DK7745: 400, DK7750: 500, DK7763: 300

Электроэрозионная обработка
Макс. рабочий ток, а

DK7725: 6, DK7735: 6, DK7745: 6, DK7750: 6, DK7763: 6

Больше характеристик
Максимальный вес заготовки, кг

DK7725: 300, DK7735: 300, DK7745: 400, DK7750: 500, DK7763: 300

Максимальный размер заготовки, мм

DK7725: 280 x 520 x 250, DK7735: 380 x 630 x 250, DK7745: 580 x 850 x 400, DK7750: 680 x 960 x 400, DK7763: 660 x 1100 x 400

Частота, Гц

DK7725: 50, DK7735: 50, DK7745: 50, DK7750: 50, DK7763: 50

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Комплектующие для моделей DK7725, DK7732, DK7740, DK7750 и DK7763
  • Комплектующие для моделей DK7725e, DK7732E, DK7740E, DK7750E и DK7763E
  • Встроенная CAD/CAM система на основе AUTOCAD
  • Узел натяжения и перемотки проволоки
  • Высокоточные линейные направляющие HIWIN (Тайвань)
  • Высокоточные ШВП
  • ЧПУ на базе Windows XP
  • Инвертор (преобразователь) Shihlin (Тайвань)
  • LCD монитор
  • Централизованная система смазки
  • Бак для воды
  • Насос с комплектом кабелей
  • Сопла
  • Силовой кабель
  • Автоматическая система контроля натяжения проволоки
  • Моторизированное перемещение по оси

Дополнительные опции (не входят в стандартную комплектацию)

  • Увеличение угла обработки (для моделей DK7740, DK7750 И DK7763)
  • Максимальный угол обработки ± 15° при высоте детали 80 мм
  • Высота обработки до 500 мм
