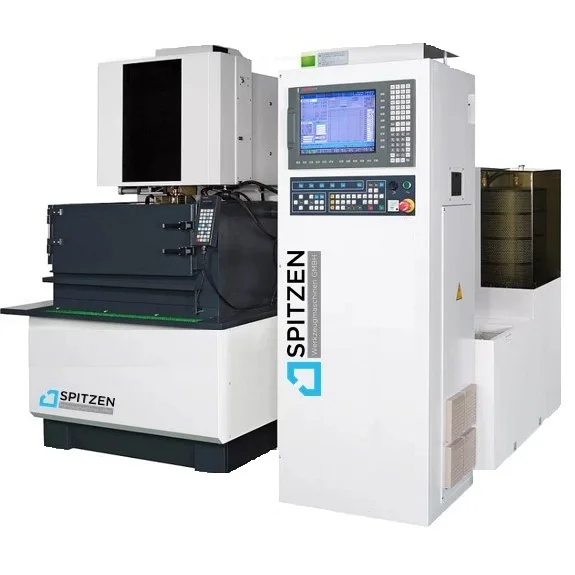

Проволочно-вырезные электроэрозионные станки SPITZEN CWE с линейным приводом

Проволочно-вырезные электроэрозионные станки SPITZEN CWE с линейным приводом

Под заказ

  • Размеры рабочего стола, мм

    CWE430L: 725 x 600, CWE640L: 910 x 700

Проволочно-вырезные электроэрозионные станки SPITZEN CWE с линейным приводом. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-df2623d401c7 Категория: Бренд: SPITZEN Бренд:

Проволочно-вырезные электроэрозионные станки SPITZEN CWE с линейным приводом. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: CWE430L / CWE640L

Назначение и применение

При проектировании станков данной серии за основу принимались точность обработки, простота использования и обслуживания, экономия трудозатрат и долгий срок эксплуатации, что, несомненно, позволяет использовать эти станки на финишных и высокоточных операциях.

Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей.

Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей.

Конструктивные особенности

  • Высокая жесткость станины
  • Возможность получения деталей переменного сечения

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Перемещение по оси Y, мм

CWE430L: 300, CWE640L: 400

Общая мощность, кВт

CWE430L: 15, CWE640L: 15

Длина, мм

CWE430L: 2200, CWE640L: 2500

Ширина, мм

CWE430L: 2265, CWE640L: 2300

Высота, мм

CWE430L: 2130, CWE640L: 2130

Вес, кг

CWE430L: 2575, CWE640L: 3600

Скорость перемещений
Скорость подачи по оси X, мм/мин

CWE430L: 800, CWE640L: 800

Скорость подачи по оси Y, мм/мин

CWE430L: 800, CWE640L: 800

Проволока
Диаметр проволоки, мм

CWE430L: Ø 0,15 ~ Ø 0,3 (Ø 0,25), CWE640L: Ø 0,15 ~ Ø 0,3 (Ø 0,25)

Скорость подачи проволоки, мм/с

CWE430L: 300, CWE640L: –

Усилие натяжения проволоки, гс

CWE430L: 300 ~ 2500, CWE640L: 300 ~ 2500

Обработка детали
Угол конусного резания / толщина заготовки, °/мм

CWE430L: ± 14,5 / 80, CWE640L: ± 21 / 80

Рабочий стол
Размеры рабочего стола, мм

CWE430L: 725 x 600, CWE640L: 910 x 700

Точности
Точность обработки, мм

CWE430L: до ±0,004, CWE640L: до ±0,004

Перемещение суппорта
Ход по оси Х, мм

CWE430L: 400, CWE640L: 600

Ход по оси Z, мм

CWE430L: 220, CWE640L: 300

Система управления
Дисплей

CWE430L: 15, CWE640L: –

Ввод данных

CWE430L: Клавиатура / RS-232C / CF Card Reader, CWE640L: –

Интерполяция

CWE430L: Линейная / круговая, CWE640L: –

Контролируемые оси, шт.

CWE430L: X, Y, U, V, Z (5 осей), CWE640L: –

Макс. вводной инкремент, мм

CWE430L: ± 9999,999, CWE640L: –

Масштабирование

CWE430L: 0,001 – 9999,999, CWE640L: –

Мин. инкремент, мм

CWE430L: 0,001, CWE640L: –

Перемещения и направляющие
Перемещение по оси U, мм

CWE430L: 60, CWE640L: 100

Перемещение по оси V, мм

CWE430L: 60, CWE640L: 100

Привод осей X/Y

CWE430L: Линейные двигатели, CWE640L: Линейные двигатели

Подача материала
Привод подач

CWE430L: Серво / Постоянная скорость, CWE640L: –

Электроэрозионная обработка
Макс. выходной ток, а

CWE430L: 25, CWE640L: –

Больше характеристик
Максимальный вес заготовки, кг

CWE430L: 350, CWE640L: 450

Максимальный размер заготовки, мм

CWE430L: 725 x 600 x 215, CWE640L: 910 x 700 x 295

Потребляемая мощность, кВт

CWE430L: 220 В ± 5 B, 3 фазы, 50 / 60 Гц ± 1 Гц (15 кВт), CWE640L: 3 фазы, AC 220 В ± 10% / 30 А

Система

CWE430L: Power MOS Transistor, CWE640L: –

Система контроля

CWE430L: 32 bit, 1-CPU, Semi Closed Loop Software Servo System, CWE640L: –

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Катушка латунной проволоки Ø0,25 x 5 кг – 1 шт.
  • Алмазные направляющие для работы с проволокой Ø0,25 мм – 2 шт.
  • Оптические линейки по осям X/Y с ценой деления 0,5 мкм – 1 шт.
  • Система автоматической заправки проволоки – 1 шт.

Дополнительные опции (не входят в стандартную комплектацию)

  • Скоростная система автоматической заправки проволоки AWT (для моделей G53S и G64S)
  • Дополнительная прокачка воды
  • Система контроля температуры воды DTC
  • Линейные приводы вместо ШВП
