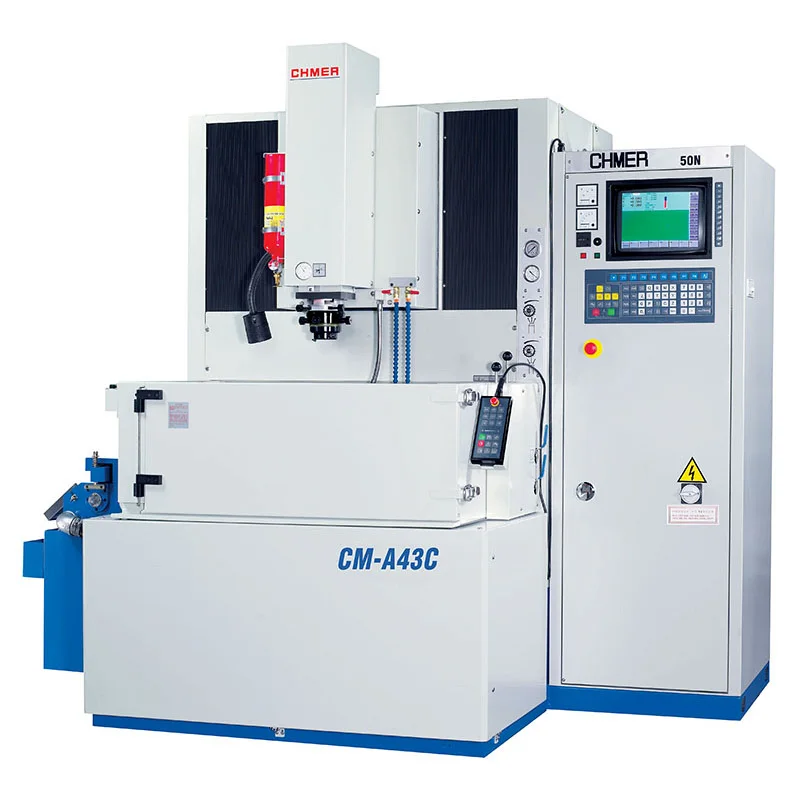

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С — изображение 2

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С — изображение 3

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С

Под заказ

Размеры рабочего стола, мм
CM-A43C: 650 x 400, CM-A53C: 650 x 400, CM-A64C: 800 x 500

Копировально-прошивные станки CHMER СМ-А43С, СМ-А53С, СМ-А64С. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-b1ada8afd79b Категория: Электроэрозионные станки Бренд: CHMER Бренд: CHMER

Модель: CM-A43C / CM-A53C / CM-A64C

Назначение и применение

Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д. Главное условие – материал должен быть электропроводным. Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.

Станки используются для изготовления штампов и пресс-форм в автомобилестроении и легкой промышленности.

Конструктивные особенности

Диалоговая система програмирования (E-коды)
Встроенная база данных для выбора оптимальных режимов обработки с возможностью корректировки в процессе обработки
Запатентованная система управления, контролирущая напряжение, силу тока и МЭП для высокого качества обработки
Высокий контроль качества оборудования
Стойка с ЧПУ
Станина станка

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики

Перемещение по оси Y, мм	CM-A43C: 300, CM-A53C: 350, CM-A64C: 400
Длина, мм	CM-A43C: 1910, CM-A53C: 1910, CM-A64C: 2185
Ширина, мм	CM-A43C: 1800, CM-A53C: 1800, CM-A64C: 1950
Высота, мм	CM-A43C: 2280, CM-A53C: 2280, CM-A64C: 23 700
Вес, кг	CM-A43C: 2150, CM-A53C: 2230, CM-A64C: 3000

Энергопотребление

Макс. входная мощность, кВт

CM-A43C: 4 / 5, CM-A53C: 4 / 5, CM-A64C: 4 / 5

Рабочий стол

Размеры рабочего стола, мм	CM-A43C: 650 x 400, CM-A53C: 650 x 400, CM-A64C: 800 x 500
Расстояние от торца пиноли до плоскости рабочего стола, мм	CM-A43C: -, CM-A53C: 300 – 650, CM-A64C: 300 – 650

Точности

Макс. показатели шероховатости обработанной поверхности, μm/ra

CM-A43C: 0,25, CM-A53C: 0,25, CM-A64C: 0,25

Перемещение суппорта

Ход по оси Х, мм	CM-A43C: 400, CM-A53C: 500, CM-A64C: 600
Ход по оси Z, мм	CM-A43C: Отсутствует, CM-A53C: Отсутствует, CM-A64C: Отсутствует

Перемещения и направляющие

Перемещение пиноли (Z1), мм

CM-A43C: 300, CM-A53C: 350, CM-A64C: 350

Электроэрозионная обработка

Макс. сила тока, а	CM-A43C: 50 / 75, CM-A53C: 50 / 75, CM-A64C: 50 / 75
Максимальный вес электрода, кг	CM-A43C: 60, CM-A53C: 100, CM-A64C: 100
Размер рабочей ванны, мм	CM-A43C: 1100 x 640 x 400, CM-A53C: 1100 x 640 x 400, CM-A64C: 1350 x 740 x 450
Объем, л	CM-A43C: 480, CM-A53C: 480, CM-A64C: 635
Тип фильтров	CM-A43C: Бумажный, CM-A53C: Бумажный, CM-A64C: Бумажный
Вес бака, кг	CM-A43C: 80, CM-A53C: Встроенный, CM-A64C: Встроенный
Габаритные размеры бака, мм	CM-A43C: Встроенный, CM-A53C: Встроенный, CM-A64C: Встроенный
Интенсивность износа электрода, %	CM-A43C: 0,2, CM-A53C: 0,2, CM-A64C: 0,2
Модель бака диэлектрика	CM-A43C: D43, CM-A53C: D53, CM-A64C: D64
Модель генератора	CM-A43C: 50N / 75N, CM-A53C: 50N / 75N, CM-A64C: 50N / 75N

Больше характеристик

Максимальный вес заготовки, кг	CM-A43C: 1000, CM-A53C: 1000, CM-A64C: 1500
Мощность насоса, кВт	CM-A43C: 0,375, CM-A53C: 0,5, CM-A64C: 0,5 x 2 шт.

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

Бумажные фильтры – 1 компл.
Набор прижимов
Форсунка для направленного полива диэлектрической жидкостью – 2 шт.
Держатель электрод-инструмента
Освещение рабочей зоны
Выносной пульт управления
Интрумент для обслуживания станка

Дополнительные опции (не входят в стандартную комплектацию)

Дополнительный усилитель мощности генератора тока
Управляемая от ЧПУ C-ось Дополнительные возможности обработки
Автоматический сменщик электрод-инструментов Позволяет вести обработку несколькими инструментами без переустанова.
Автоматическая система пожаротушения Для повышения безопасности обработки.
Магнитная плита Для удобства установки заготовки на рабочий стол.
C ось EROWA TOOLING Дополнительные возможности обработки.
