Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518

95 165 243 ₽

  • Наибольшая нагрузка на стол, кг

    8000

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518.

Артикул: 350285 Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518.

Модель: IMU-5XP 2518

Назначение и применение

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 обеспечивает высокоточную обработку* корпусных и заготовок в форме тел вращения из стали, алюминия, нержавеющих и жаропрочных сплавов. Фрезерование детали осуществляется за одну установку с 5 разных сторон с максимальной производительностью до 550 см 3 /мин.

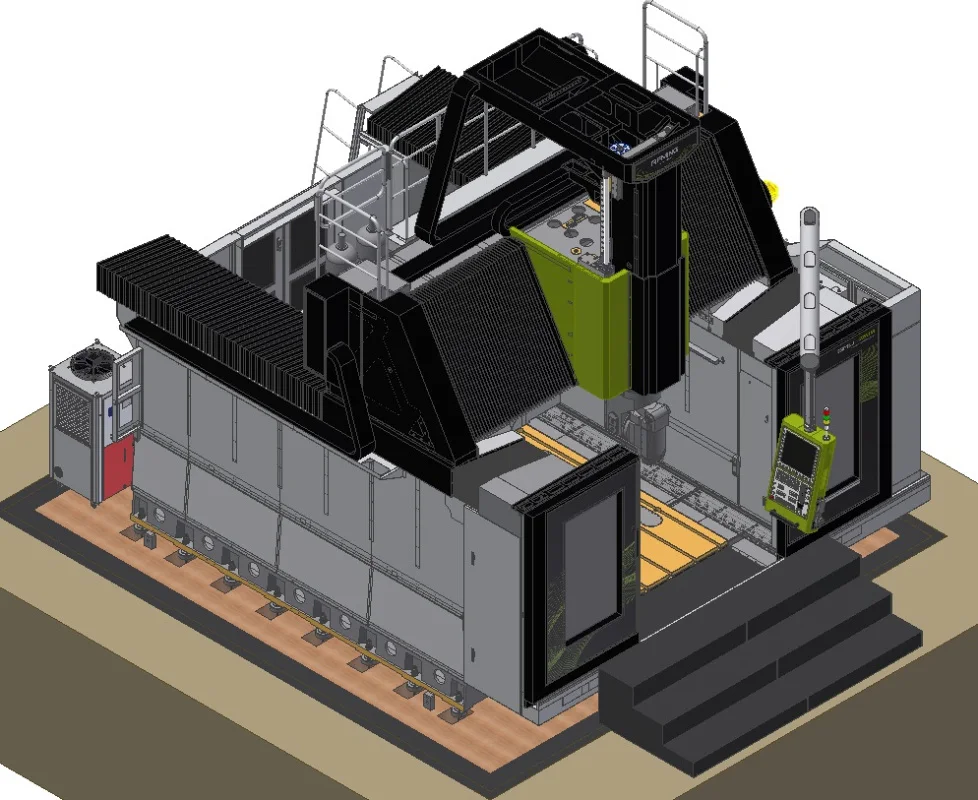

Станок относится к разряду пятиосевых портальных обрабатывающих центров** с поперечной направляющей и поэтому он идеально подходит для обработки сложных деталей сразу по 5 осям.

Фрезерный обрабатывающий центр IRONMAC IMU-5XP 2518 применяется в следующих областях:

Конструктивные особенности

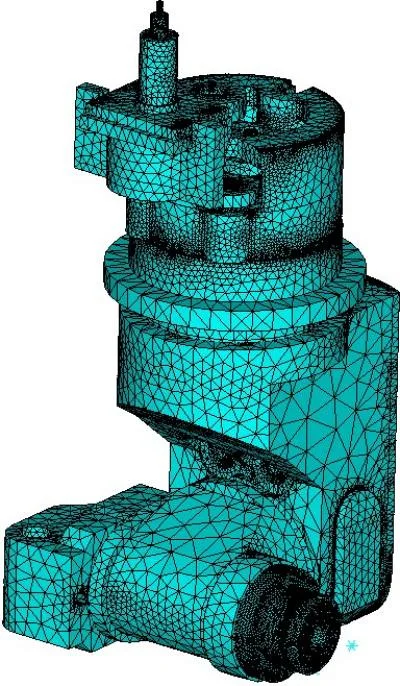

  • Поворотная голова
  • Рабочий стол
  • Фрезерная голова
  • Направляющие
  • Шпиндель
  • Система смазки
  • Система охлаждения станка и удаления стружки
  • Система измерения детали и инструмента
  • Система ЧПУ
  • Система оснасток HSK
Основные характеристики

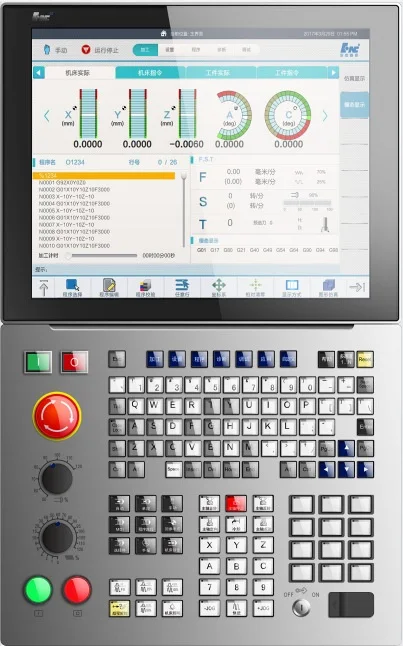

Система ЧПУ

ЦТО CNC

Тип

Моторшпиндель SKYNC

Высота, мм

5600 (Верхнее положение)

Повторяемость
Точность повторного позиционирования по осям A/C, угл. с

6 / 6

Инструментальная система
Емкость магазина инструмента

24 / 30 / 40 / 60 / 90

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Тип инструментального магазина

Зонтик / Манипулятор / Цепной

Инструмент

OMP40

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

20000 / 20000 / 20000

Быстрые перемещения по осям A / C, об/мин

20 / 20

Резка
Макс. скорость подачи при резании, м/мин

10

Точность позиционирования
Точность позиционирования по осям A/C, угл. с

12 / 12

Шпиндель
Частота вращения шпинделя, об/мин.

24 000

Мощность шпинделя (S1/S6 - 40%), кВт

29 / 38

Система подачи СОЖ
Помпа высокого давления подачи СОЖ

опция

Система подачи СОЖ, бар

3 / 30 / 50 / 70

Обработка детали
Тип обработки

Поворотно-наклонная голова

Тип 5-ти осевой обработки

Поворотно-наклонная голова

Деталь

RENISHAW NC4+

Жесткое нарезание резьбы

Да

Рабочий стол
Наибольшая нагрузка на стол, кг

8000

Тип зажимов на столе

Механический / Пневматический

Расстояние от оси А до центра стола, мм

500 – 1300

Размер плоского стола, мм

2500 x 1800

Задняя бабка
Конус

HSK-A63

Перемещения и направляющие
Перемещение по осям X / Y / Z, мм

2500/1800/800

Перемещение по осям A / C, °

± 120 / ± 250

Больше характеристик
Привод

Моторшпиндель

Максимальный устанавливаемый диаметр, мм

2500 x 1800

Крутящий момент на шпинделе, Нм

69,4 / 86,8

Макс. Ø инструмента, мм

80 / 120

Время смены инструмента

8

Повторяемость X/Y/Z

0,007 / 0,007 / 0,005

Вес

45000 кг

Габариты

7950 × 5360 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ
  • Шпиндель
  • Магазин инструмента
  • Система смазки
  • Рабочее освещение
  • Сигнальная лампа
  • Винтовой стружечный конвейер
  • Пистолет смыва и воздушный пистолет
  • Полностью закрытая зона обработки
  • Кондиционер электрошкафа
  • Система подачи СОЖ
  • Система продува инструментальных гнезд
  • Инструмент для обслуживания станка
  • Анкерные болты
  • Инструкция по эксплуатации

Дополнительные опции (не входят в стандартную комплектацию)

  • Шпиндель
  • Подача СОЖ через шпиндель
  • Магазин инструмента
  • Уловитель масляного тумана
  • Система защиты
  • Сепаратор СОЖ
  • Ленточный стружечный конвейер
