Вертикальный обрабатывающий центр KVL 1100A (CTO X3)

6 117 379 ₽

  • Размеры рабочего стола, мм

    1200 x 600

  • Наибольшая нагрузка на стол, кг

    800

Вертикальный обрабатывающий центр KVL 1100A (CTO X3).

Артикул: 511268 Категория: Бренд: KMT Бренд:

Вертикальный обрабатывающий центр KVL 1100A (CTO X3).

Модель: KVL 1100A (CTO X3)

Назначение и применение

Фрезерный обрабатывающий центр KMT KVL 1100A – это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов.

Система ЧПУ станка идеально подходит для обработки деталей имеющих сложную геометрическую форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

KMT KVL 1100A применяется во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

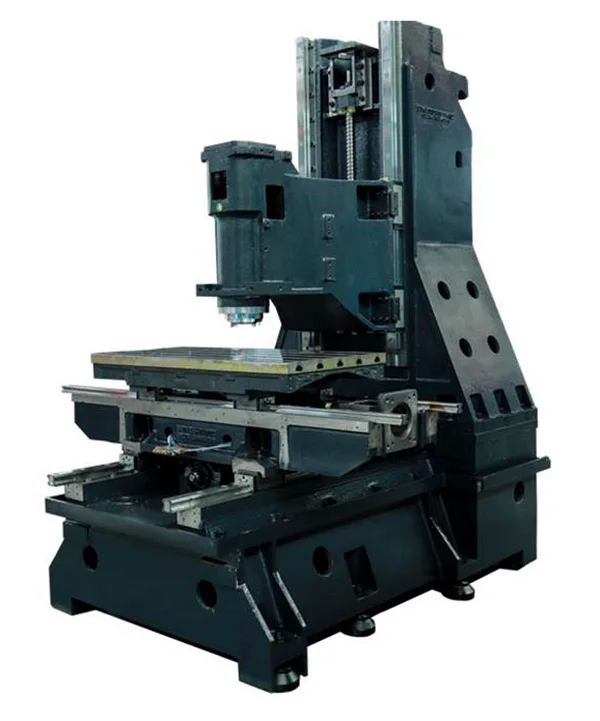

  • Цельнолитая станина
  • Шпиндель
  • Масляное охлаждение шпинделя
  • Линейные направляющие качения и ШВП
  • Система подачи СОЖ
  • Обмыв рабочей зоны станка
  • Пневматический узел

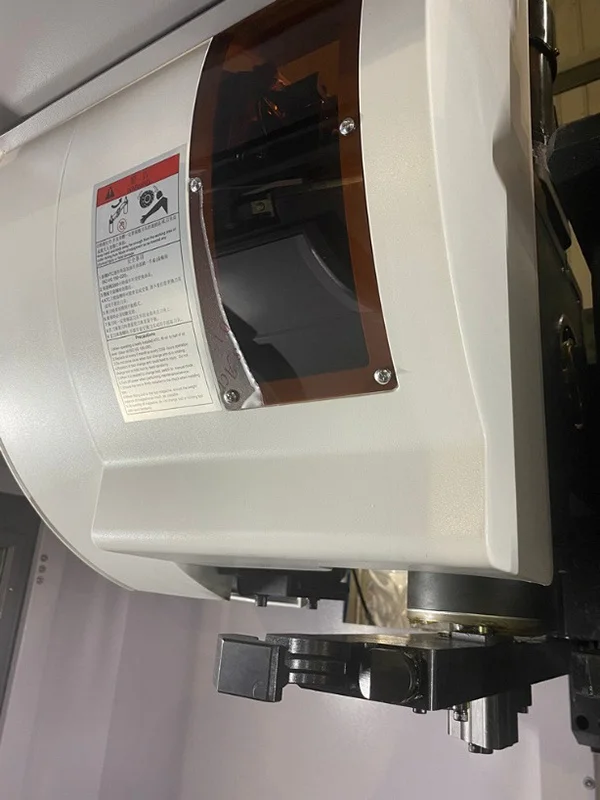

  • Автоматическая система смены инструмента
  • Сепаратор СОЖ дискового типа
  • Подготовка для установки 4-й оси

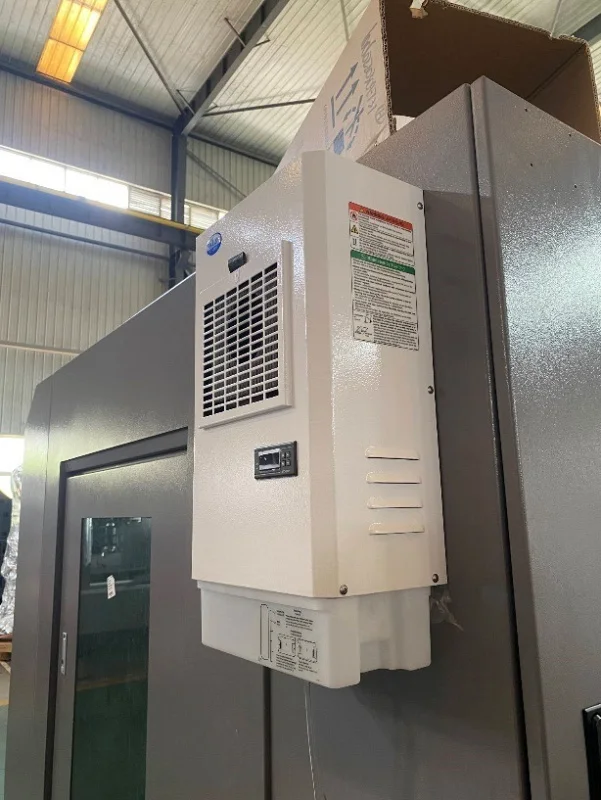

  • Кондиционер электрошкафа
  • Электрокомпоненты SCHNEIDER/TIANSHUI
  • Пистолет обдува воздухом и пистолет СОЖ
  • Система ЧПУ FANUC PLUS 0i-MF (Type 3B)
  • Система ЧПУ ЦТО CNC X3
Основные характеристики
Перемещение по оси Y, мм

650

Система ЧПУ

HNC

Объем бака СОЖ, л

312

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

24 (тип – рука)

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120

Максимальный диаметр инструмента при полной загрузке ячеек, мм

78

Энергопотребление
Потребление электроэнергии, кВА

21

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 32000

Скорость подачи по осям X/Y/Z, мм/мин

12 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3,6 / 3,6 / 5,5

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

0,008

Шпиндель
Частота вращения шпинделя, об/мин.

20 – 10 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

120 – 720

Конус шпинделя

ВТ-40

Мощность шпинделя, кВт

15 / 22,5

Расстояние от шпинделя до колонны, мм

697

Тип привода шпинделя

Ремень

Внешний диаметр шпинделя, мм

150

Внутренний диаметр шпинделя, мм

70

Рабочий стол
Наибольшая нагрузка на стол, кг

800

Размеры рабочего стола, мм

1200 x 600

T-образные пазы, мм

5 x 18 x 100

Перемещение суппорта
Ход по оси Х, мм

1100

Ход по оси Z, мм

600

Перемещения и направляющие
Диаметр ШВП, мм

40 х 16

Установка 4-ой оси

Да

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

35 / 45 / 45

Больше характеристик
Модель

CTO X3

Крутящий момент, Нм

71,6 / 107

Мощность насоса СОЖ, кВт

0,5

Время смены инструмента

2,5

Повторяемость X/Y/Z

0,004

Вес

5500 кг

Габариты

4400 × 2700 × 2965 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

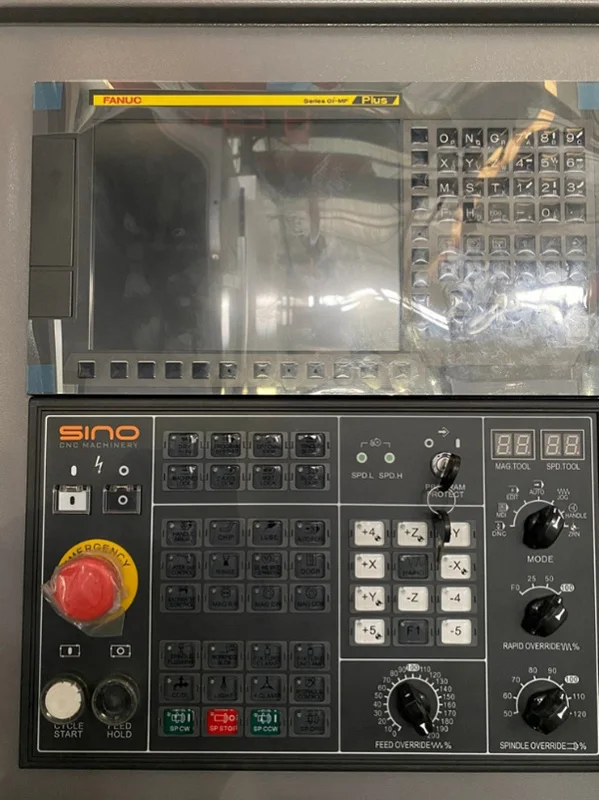

  • Система ЧПУ FANUC 0i-MF PLUS Type 3B на русском языке c Manual Guide i, экран 10,4”
  • Система ЧПУ CTO CNC X3 (HNC 818Di) на русском языке, экран 12’’ LCD
  • Пульт MPG
  • Обдув конуса шпинделя при смене инструмента
  • Система подачи СОЖ в зону резания
  • Линейные направляющие качения роликового типа по осям X/Y/Z, производства Тайвань
  • Привода по осям X/Y/Z FANUC
  • ШВП по осям X/Y/Z, производства Тайвань
  • Автоматическое устройство смены инструмента (тип рука) на 24 позиций производства Тайвань
  • Трансформатор
  • Кондиционер электрошкафа
  • Автоматическая система смазки
  • Освещение рабочей зоны
  • Трехцветная сигнальная лампа
  • Пистолет для обдува воздухом рабочей зоны
  • Пистолет СОЖ
  • Жесткое нарезание резьбы метчиком
  • Компоненты электрошкафа Schneider/ TIANSHUI
  • Транспортер для удаления стружки ленточного типа с тележкой
  • Обмыв зоны резания СОЖ
  • Сепаратор СОЖ дискового типа
  • CE стандарт
  • Автоматическое отключение станка по коду М30
  • Полностью закрытая зона обработки кабинетного типа (с крышей)
  • Рым-болты М24 для подъема станка
  • Комплект опор для монтажа станка (включая анкерные болты)
  • Руководство по эксплуатации на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Поворотный стол (4-я ось) GSA (Тайвань)
  • Система подачи СОЖ через шпиндель
