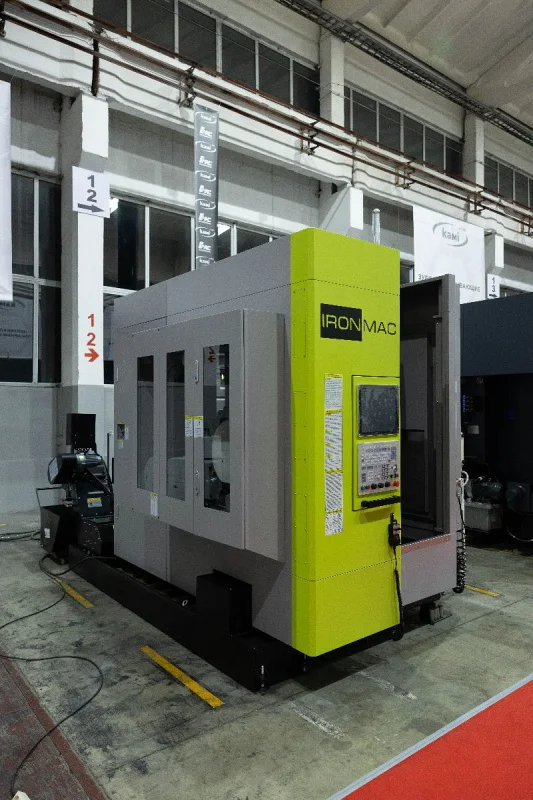

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300

Под заказ

  • Наибольшая нагрузка на стол, кг

    100

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300. Цена по запросу.

Артикул: kami-724f4e468c10 Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300. Цена по запросу.

Модель: IMU-5X 300

Назначение и применение

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен для высокоточной* обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальной производительностью** до 550 см 3 /мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Частота вращения шпинделя на фрезерных обрабатывающих центрах IRONMAC IMU-5X 300 до 20 000 об/мин при скорости подачи до 20 000 мм/мин. Станки серии IMU-5X 300 представляют собой оборудование вертикального*** типа, оснащенное наклонно-поворотным столом с двумя опорами.

Фрезерный обрабатывающий центр IRONMAC IMU-5X 300 предназначен для высокоточной* обработки корпусных деталей, заготовок типа тел вращения с пяти сторон за один установ с максимальной производительностью** до 550 см 3 /мин. На оборудовании возможно обрабатывать сталь, алюминий, жаропрочные и нержавеющие сплавы.

Станки серии IMU-5X 300 представляют собой оборудование вертикального*** типа, оснащенное наклонно-поворотным столом с двумя опорами.

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей:

машиностроение; производство инструментов и пресс-форм; контрактное изготовление деталей; пищевая промышленность; агротехническое машиностроение; оснастка для производства пластика; детали для аэрокосмической промышленности; компоненты автомобильной отрасли; энергетическая промышленность; судостроение; железнодорожная промышленность; опытное и исследовательское машиностроение.

Конструктивные особенности

  • Портальная конструкция L-образного типа
  • Поворотно-наклонный стол с прямым приводом

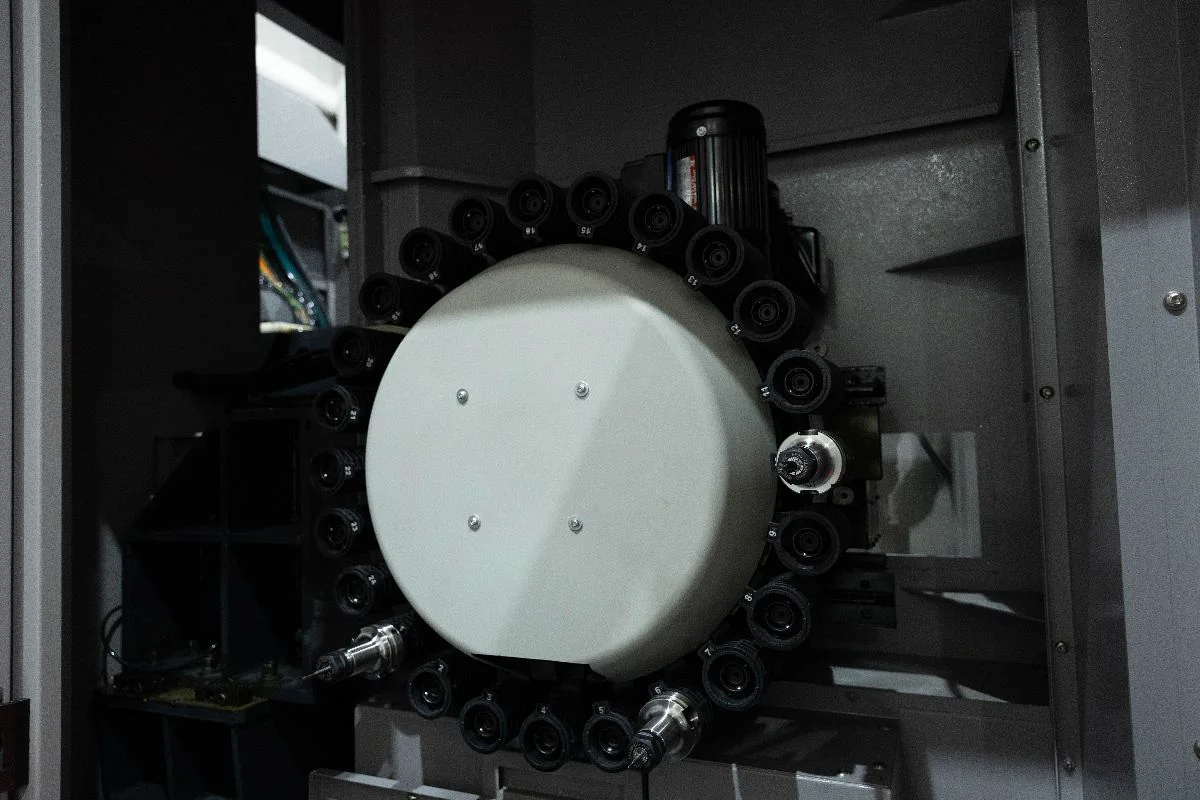

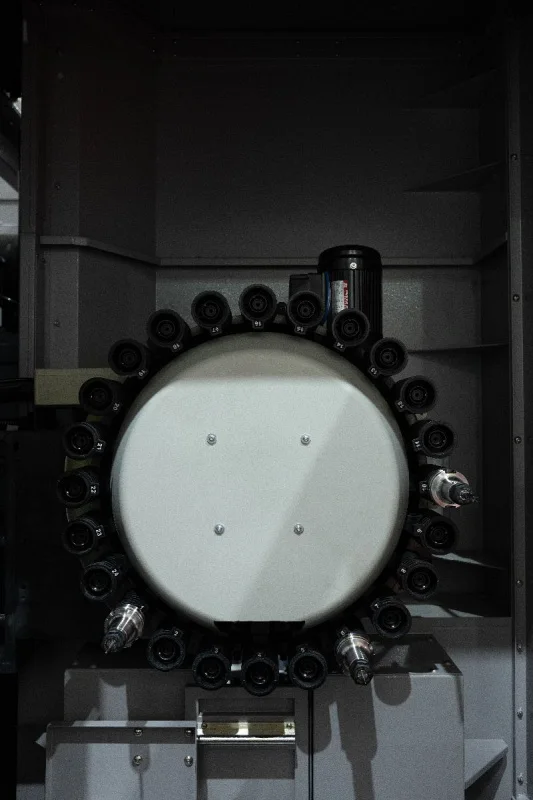

  • Инструментальный магазин на 24 позиции SUNJET Тайвань
  • Оптические линейки по осям X / Y / Z YUHENG

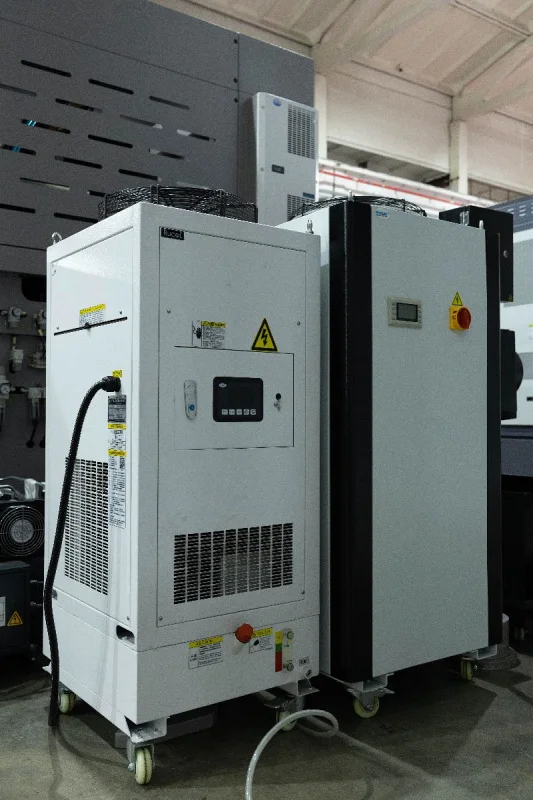

  • Водяное охлаждение шпинделя
  • Кондиционер электрошкафа
  • Система измерения детали RENISHAW OMP-40
  • Система измерения инструмента MARPOSS
  • MPG Маховичок, пистолет для обдува воздухом и СОЖ
  • Прямой привод HSK-A 63 20 000 об/мин
  • ЧПУ
  • Система оснасток HSK
Основные характеристики
Система ЧПУ

ЦТО CNC

Тип

Прямой привод AFMING

Повторяемость
Точность повторного позиционирования по осям A/C, угл. с

8 / 5

Инструментальная система
Емкость магазина инструмента

24 / 30 / 40

Максимальная длина устанавливаемого инструмента, мм

200

Максимальный вес устанавливаемого инструмента, кг

8

Тип инструментального магазина

Манипулятор

Инструмент

OMP40

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000 / 24000 / 24000

Быстрые перемещения по осям A / C, об/мин

80 / 150

Резка
Макс. скорость подачи при резании, м/мин

20

Точность позиционирования
Точность позиционирования по осям A/C, угл. с

8 / 8

Шпиндель
Частота вращения шпинделя, об/мин.

20 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

136 – 486

Мощность шпинделя (S1/S6 - 40%), кВт

20 / 24

Система подачи СОЖ
Помпа высокого давления подачи СОЖ

опция

Система подачи СОЖ, бар

3 / 30 / 50 / 70

Обработка детали
Тип обработки

Поворотно-наклонный стол

Тип 5-ти осевой обработки

Поворотно-наклонный стол

Деталь

RENISHAW NC4+

Жесткое нарезание резьбы

Да

Рабочий стол
Наибольшая нагрузка на стол, кг

100

Тип зажимов на столе

Механический / Пневматический

Расстояние от оси А до центра стола, мм

150 – 500

Задняя бабка
Конус

HSK-A63

Перемещения и направляющие
Перемещение по осям X / Y / Z, мм

610 (включая сменщик инструмента) / 300 / 350

Перемещение по осям A / C, °

от +110 до -5 – 360

Больше характеристик
Привод

Прямой

Диаметр рабочего стола, мм

Ø 300

Максимальный устанавливаемый диаметр, мм

300

Крутящий момент на шпинделе, Нм

35 / 42

Макс. Ø инструмента, мм

70 / 120

Время смены инструмента

5

Повторяемость X/Y/Z

0,006 / 0,003

Вес

6000 кг

Габариты

2850 × 2400 × 2750 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • ЧПУ
  • Шпиндель
  • Магазин инструмента
  • Лазерная система измерения инструмента
  • Линейки HEIDENHAIN
  • X, Y, Z – роликовые направляющие и ШВП

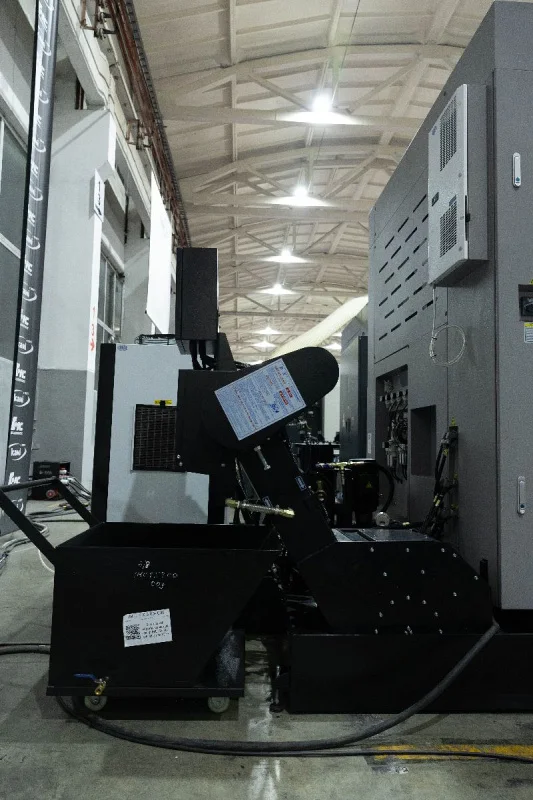

  • Винтовой стружечный конвейер
  • Кондиционер электрошкафа
  • Пистолет смыва и воздушный пистолет
  • Полностью закрытая зона обработки

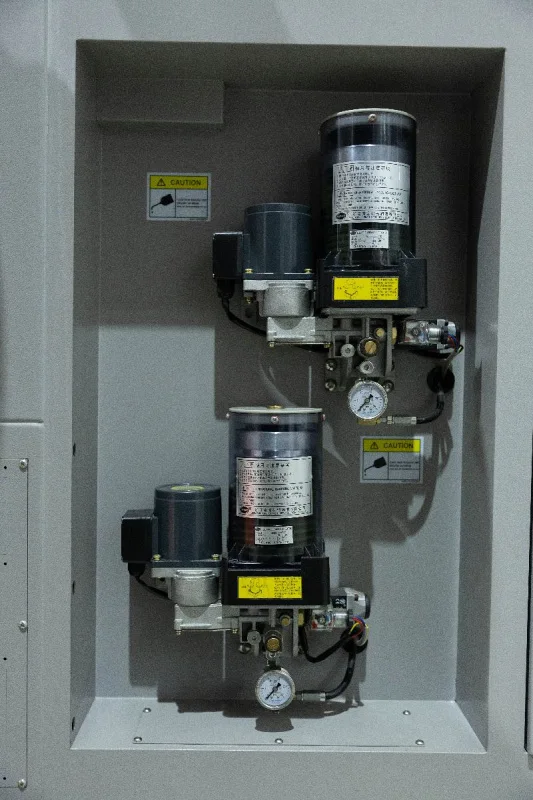

  • Автоматическая система смазки СОЖ
  • Система продува инструментальных гнезд
  • Рабочее освещение
  • Сигнальная лампа
  • Инструмент для обслуживания станка
  • Анкерные болты
  • Инструкция по эксплуатации

Дополнительные опции (не входят в стандартную комплектацию)

  • Шпиндель
  • Магазин инструмента
  • Масляное охлаждение шпинделя
  • Контактный датчик инструмента
  • Ленточный стружечный конвейер
  • Подача СОЖ через шпиндель 50 / 70 бар
  • Сепаратор СОЖ
  • Датчик открытия/закрытия фронтальной двери
