Фрезерный обрабатывающий центр IRONMAC IMV-16.70

Под заказ

  • Наибольшая нагрузка на стол, кг

    200

Фрезерный обрабатывающий центр IRONMAC IMV-16.70. Цена по запросу.

Артикул: kami-6eb1efd2872b Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMV-16.70. Цена по запросу.

Модель: IMV-16.70

Назначение и применение

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-16.70 предназначен для высокоточного* фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов.

Вертикальный фрезерный обрабатывающий центр IRONMAC IMV-16.70 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления:

Конструктивные особенности

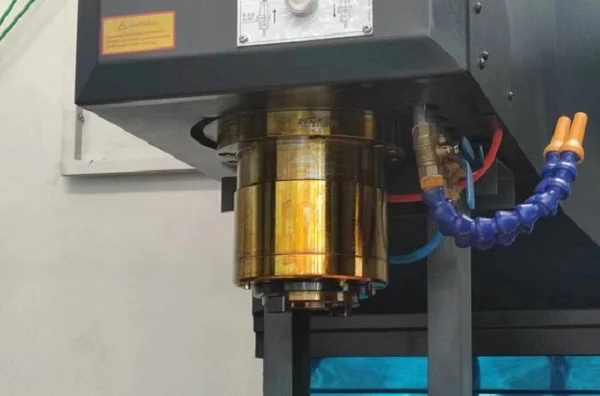

  • Шпиндель

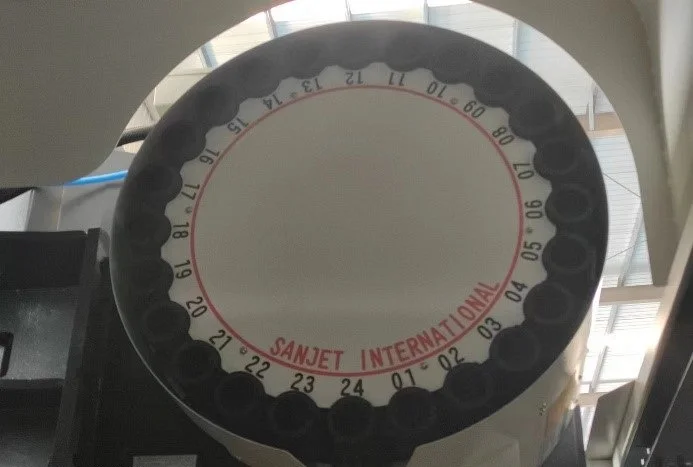

  • Инструментальный магазин SANJET (Тайвань)
  • ШВП LTM (Тайвань)

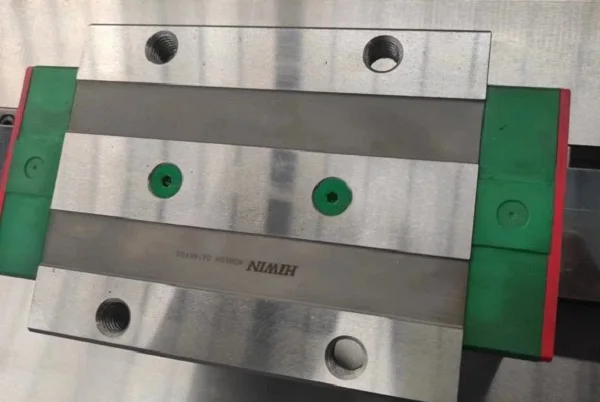

  • Направляющие перемещений HIWIN (Тайвань) PMI (Япония)
  • Электрические компоненты Schneider Electric (Франция)
  • Подача СОЖ 20 Бар
Основные характеристики
Система ЧПУ

ЦТО CNC

Тип

Моторшпиндель KENTURN

Инструментальная система
Емкость магазина инструмента

24

Максимальная длина устанавливаемого инструмента, мм

300

Максимальный вес устанавливаемого инструмента, кг

8

Тип инструментального магазина

Зонтик / Цепной

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

20000 / 20000 / 16000

Точность позиционирования
Точность позиционирования по осям A/C, угл. с

нет

Шпиндель
Частота вращения шпинделя, об/мин.

12 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

350 – 1050

Мощность шпинделя (S1/S6 - 40%), кВт

15 / 18,5

Обработка детали
Тип обработки

Поворотно-наклонный стол

Тип 5-ти осевой обработки

Поворотно-наклонный стол

Жесткое нарезание резьбы

Да

Рабочий стол
Наибольшая нагрузка на стол, кг

200

Тип зажимов на столе

Гидравлический

Расстояние от оси А до центра стола, мм

350 – 875

Размер плоского стола, мм

1600 x 700

Задняя бабка
Конус

BT40

Больше характеристик
Привод

Моторшпиндель

Максимальный устанавливаемый диаметр, мм

320

Крутящий момент на шпинделе, Нм

94,66

Макс. Ø инструмента, мм

78 / 120

Время смены инструмента

2,2

Вес

13200 кг

Габариты

4350 × 3320 × 3350 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Система ЧПУ ЦТО CNC-X3
  • Наклонно-поворотный стол TJR Тайвань FNR-320 мм (4+1) в комплекте с трехкулачковым патроном
  • Оптические линейки по 3 осям X/Y/Z
  • Система измерения инструмент + деталь Renishaw
  • Шпиндель 12 000 об/мин, BT40, прямой привод
  • Система автоматической смены инструмента на 24 позиций
  • Стружкоуборочный конвейер ленточного типа + бак для стружки
  • Подача СОЖ через шпиндель 20 Бар
  • Масляное охлаждение шпинделя
  • Сепаратор СОЖ
  • Функция жесткого нарезания резьбы
  • Полностью закрытая зона обработки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Система подачи СОЖ
  • Централизованная система смазки
  • Пневматическая система
  • Пистолет подачи СОЖ
  • Пистолет подачи воздуха
  • MPG пульт на гибком проводе
  • Инструмент для обслуживания станка
  • Функция автоматического отключения
  • Регулировочные болты и опоры
  • Инструкция по эксплуатации станка
