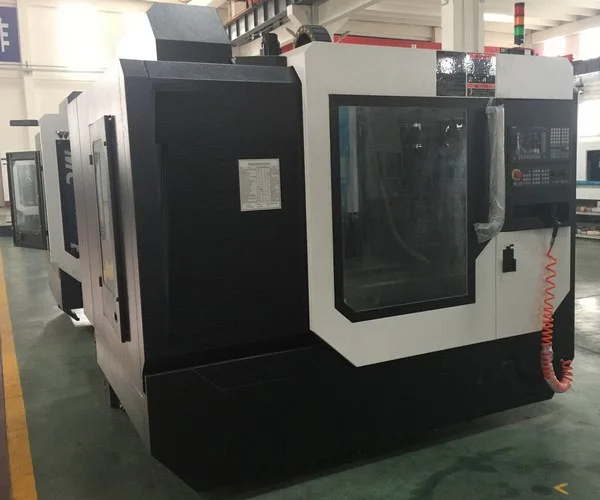

Фрезерный обрабатывающий центр IRONMAC IMV-13.60

6 833 602 ₽

  • Размеры рабочего стола, мм

    1300 x 600

  • Наибольшая нагрузка на стол, кг

    1000

Фрезерный обрабатывающий центр IRONMAC IMV-13.60.

Артикул: 443881 Категория: Бренд: IRONMAC Бренд:

Фрезерный обрабатывающий центр IRONMAC IMV-13.60.

Модель: IMV-13.60

Назначение и применение

Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовки различными способами* :

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

  • Станина
  • Шпиндель

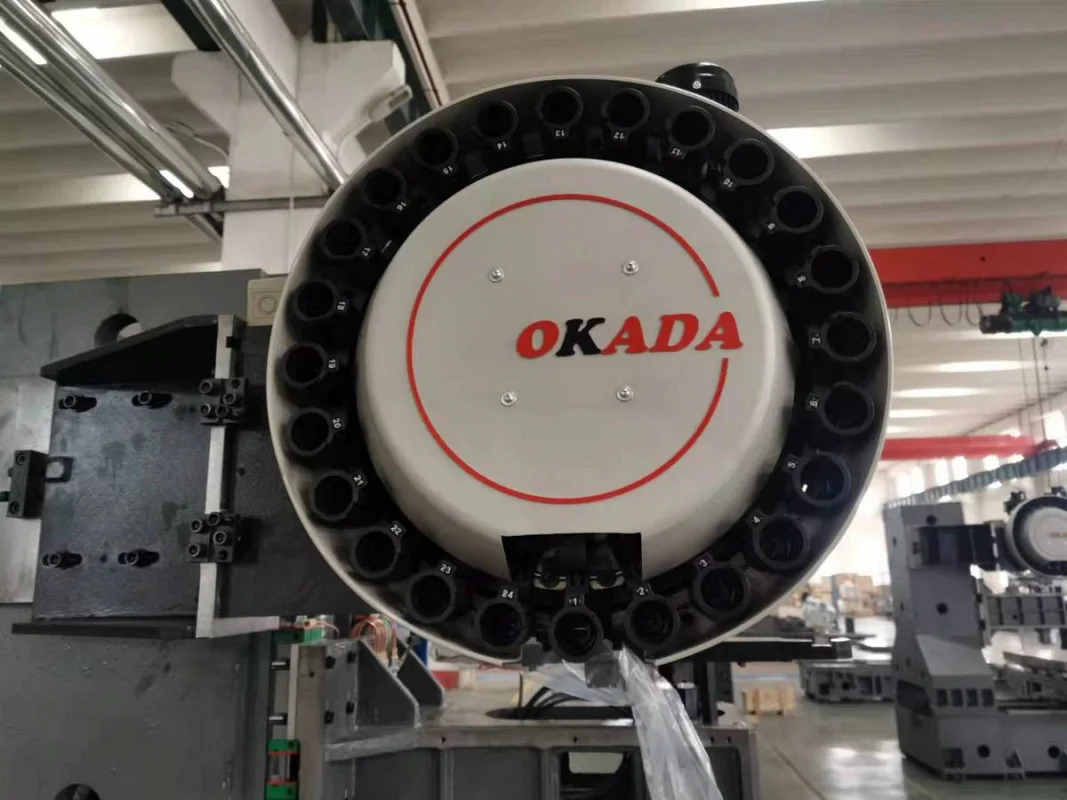

  • Инструментальный магазин
  • Система ЧПУ HNC-818D
  • ШВП

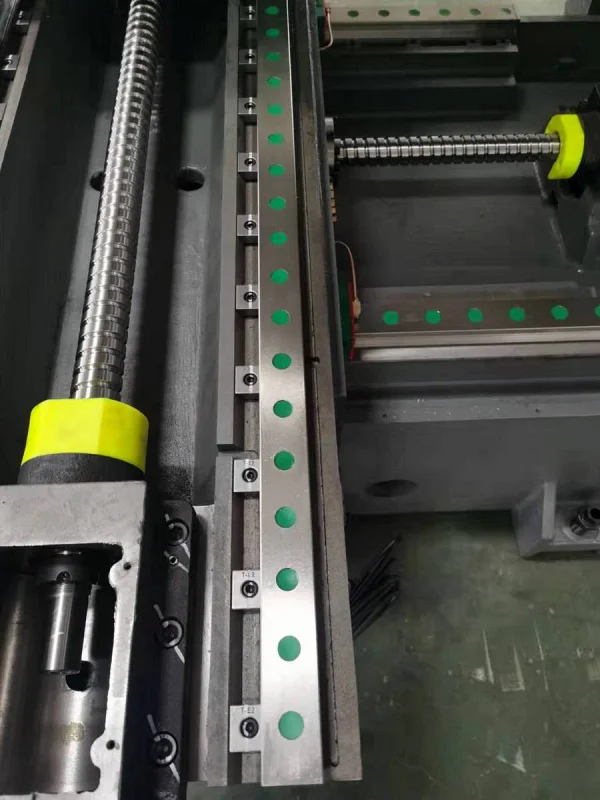

  • Направляющие перемещений
  • Электрические компоненты

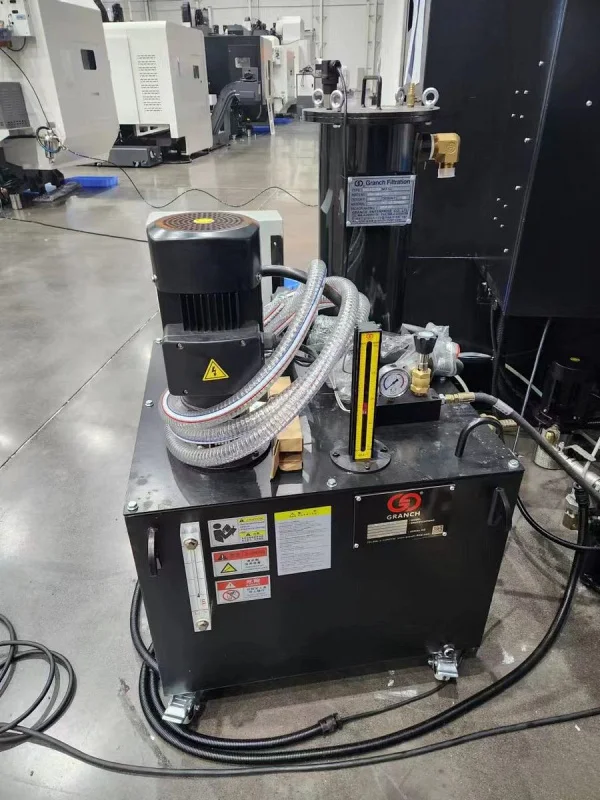

  • Масляное охлаждение шпинделя
  • Система подачи СОЖ
Основные характеристики
Перемещение по оси Y, мм

600

Система ЧПУ

HCNC

Объем бака СОЖ, л

–

Давление сжатого воздуха, бар

5 – 7

Инструментальная система
Емкость магазина инструмента

24

Максимальная длина устанавливаемого инструмента, мм

300 / 350

Максимальный вес устанавливаемого инструмента, кг

8 / 15

Максимальный диаметр инструмента при пустых соседних ячейках, мм

120 / 200

Максимальный диаметр инструмента при полной загрузке ячеек, мм

78 / 110

Энергопотребление
Потребление электроэнергии, кВА

24

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

36000 / 36000 / 30000

Скорость подачи по осям X/Y/Z, мм/мин

–

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

–

Шпиндель
Частота вращения шпинделя, об/мин.

8 000 / 6 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 – 750

Конус шпинделя

BT40 / BT50

Мощность шпинделя, кВт

15 / 18,5

Расстояние от шпинделя до колонны, мм

630

Тип привода шпинделя

Ремень

Внешний диаметр шпинделя, мм

–

Рабочий стол
Наибольшая нагрузка на стол, кг

1000

Размеры рабочего стола, мм

1300 x 600

T-образные пазы, мм

18 / 125 / 4

Перемещение суппорта
Ход по оси Х, мм

1100

Ход по оси Z, мм

600

Перемещения и направляющие
Диаметр ШВП, мм

40 x 12

Установка 4-ой оси

есть

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих X / Y / Z, мм

–

Больше характеристик
Крутящий момент, Нм

71,6 / 140

Мощность насоса СОЖ, кВт

–

Модель

HNC-818D

Время смены инструмента

1,75 – 3

Повторяемость X/Y/Z

±0,003 JIS

Вес

7500 кг

Габариты

3150 × 2450 × 2750 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Дополнительные опции (не входят в стандартную комплектацию)

  • Стойка ЧПУ HNC-818D
  • Инструментальный магазин на 24 позиции (манипулятор)
  • Масляное охлаждение шпинделя
  • Маслоотделитель (сепаратор для СОЖ)
  • Пистолет воздух
  • Пистолет СОЖ
  • Полностью закрытая кабинетная защита
  • Рабочее освещение
  • Выравнивающие опоры
  • Централизованная система смазки
  • Стружкоуборочный конвейер (шнековый)
  • Автоматическая система смазки
  • Руководство по эксплуатации станком на русском языке
  • Подготовка под установку 4-оси
