Автомат продольного точения SPECTR ST-205 (Syntec)

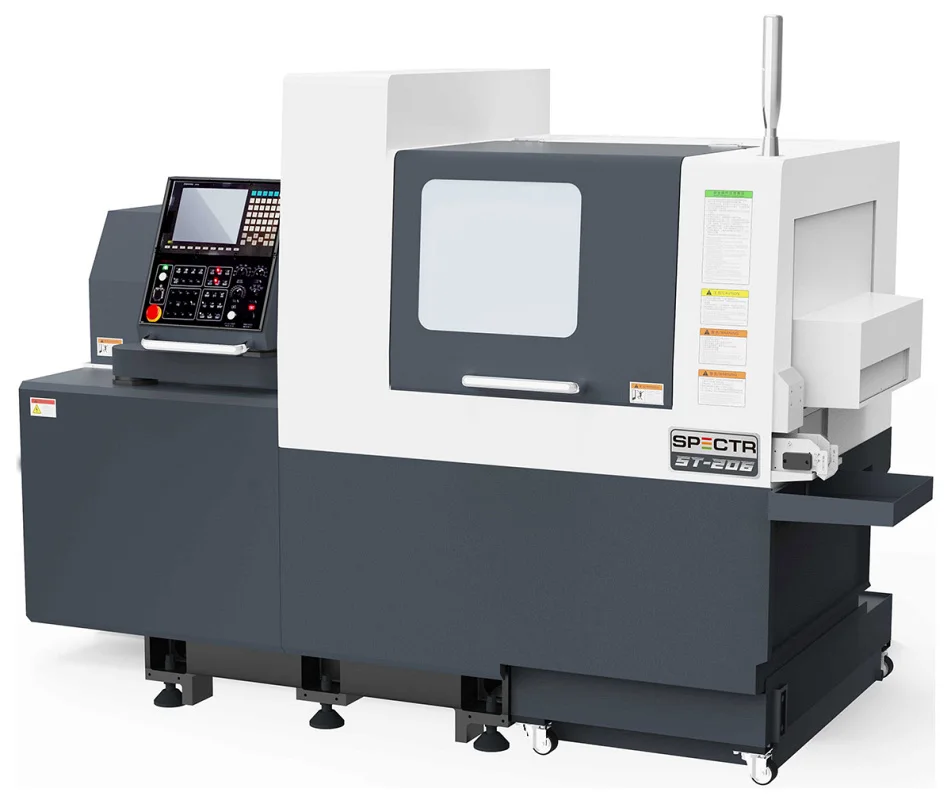

Автомат продольного точения SPECTR ST-205 (Syntec) — изображение 2

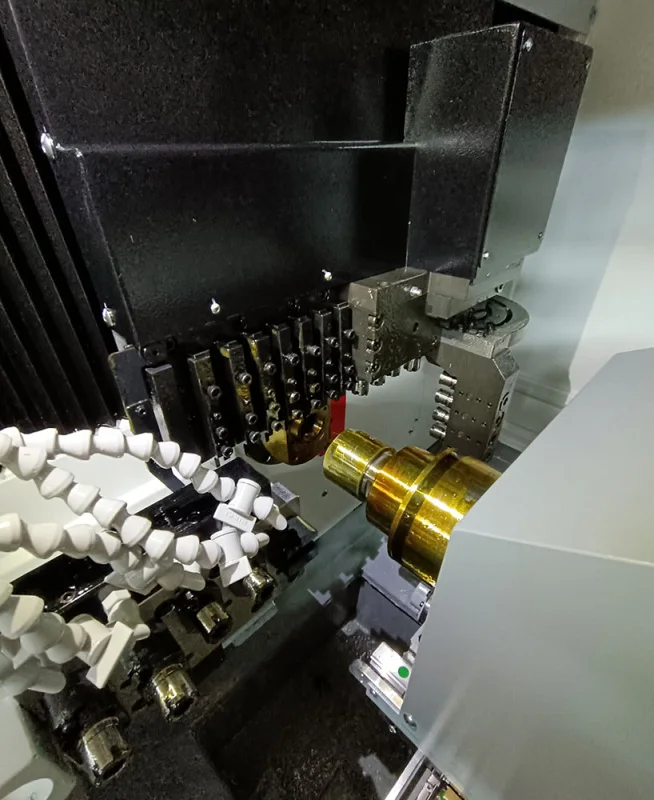

Автомат продольного точения SPECTR ST-205 (Syntec) — изображение 3
Автомат продольного точения SPECTR ST-205 (Syntec) — изображение 4

Автомат продольного точения SPECTR ST-205 (Syntec)

9 053 226 ₽

  • Система ЧПУ

    Syntec

Автомат продольного точения SPECTR ST-205 (Syntec).

Артикул: 509819 Категория: Бренд: SPECTR Бренд:

Автомат продольного точения SPECTR ST-205 (Syntec).

Модель: ST-205 (Syntec)

Назначение и применение

Автоматы продольного точения Spectr ST-205/ST-206 предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия.

Автоматы продольного точения Spectr ST-205/ST-206 широко применяются в очень многих областях современной тяжелой промышленности:

Конструктивные особенности

  • Система ЧПУ Fanuc 0i-TF (1 пакет)
  • Система без держателя направляющей втулки
  • Система c вращающейся направляющей втулкой
Основные характеристики
Система ЧПУ

Syntec

Макс. длина обработки, мм

250

Скорость вращения приводного инструмента, об/мин

5000

Повторяемость
Повторяемость, мм

0,004

Инструментальная система
Мощность приводного инструмента, кВт

1

Общее количество инструментальных позиций, шт.

20

Количество позиций инструмента для наружной обработки, шт.

7

Размеры державки токарного инструмента, мм

12х12 – 6 поз. 16×16 – 1 поз.

Скорость перемещений
Ускоренные перемещения по осям X1, Y1, Y2, Z1, X2, Z2, м/мин

24

Точность позиционирования
Точность позиционирования, мм

0,01 / 100

Шпиндель
Частота вращения шпинделя, об/мин.

10 000

Мощность главного шпинделя, кВт

2,2 / 3,7

Мощность противошпинделя, кВт

2,2 / 3,7

Частота вращения противошпинделя, об/мин

10 000

Диаметр отверстия противошпинделя, мм

23

Количество позиций инструмента для осевой обработки в противошпинделе, шт.

2 приводных ER16 2 статических ER16

Количество позиций инструмента для токарной обработки в противошпинделе, шт.

1 – 12 x 12

Обработка детали
Максимальный диаметр обработки главного шпинделя, мм

20

Максимальный диаметр нарезаемой резьбы главного шпинделя

M8

Максимальный диаметр сверления главного шпинделя, мм

10

Максимальный диаметр нарезаемой резьбы противошпинделя

M8

Максимальный диаметр радиального сверления, мм

10

Максимальный диаметр радиального нарезания резьбы, мм

M6

Приводной инструмент
Количество приводных инструментальных позиций для осевой обработки в шпинделе, шт.

4 (ER16 / Ø23)

Количество приводных инструментальных позиций для радиальной обработки в шпинделе, шт.

4 (ER16)

Перемещения и направляющие
Количество управляемых осей, шт.

7

Индексация поворота осей C1 и C2, °

0,001 / нет

Больше характеристик
Диаметр отверстия шпинделя, мм

23

Вес

2800 кг

Габариты

2700 × 1350 × 1850 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Подшипники ШВП (NSK Япония / KOYO, Germany FAG)
  • Линейные направляющие (Japan THK, Sweden SKF, Taiwan PMI, Taiwan HIWIN)
  • ШВП (Taiwan PMI ,Taiwan HIWIN)
  • Привода по осям (Fanuc, Япония)
  • Шпиндель (China-Haozhi)
  • Пневматическая система (Japan SMC, Taiwan AirTAC)
  • Двигатель шпинделя (Fanuc, Япония)
