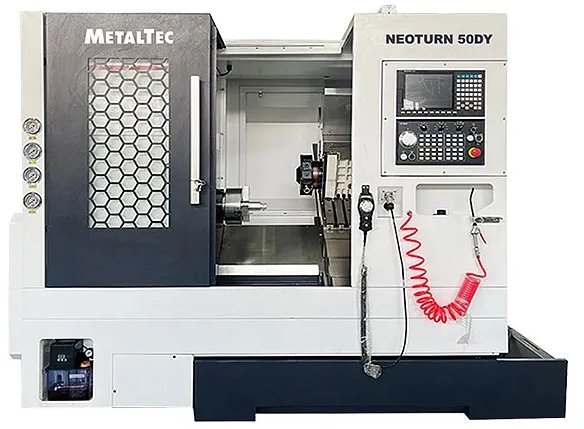

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ

5 232 747 ₽

  • Расстояние над станиной, мм

    510

  • Макс. диаметр вращения, мм

    180

  • Система ЧПУ

    SYNTEC 22TB

  • Мощность двигателя, кВт

    11/15

4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Артикул: МК 436070 Категория: Бренд: MetalTec Бренд:

НАЗНАЧЕНИЕ:

MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:

Наименование

Модель

Бренд
Система ЧПУ

22TB

SYNTEC (Тайвань)
Подшипники шпинделя

P4

NTUS (Германия)
Подшипники по ШВП

P4

NSK (Япония)
4+4*4 приводная голова

ER25-Y

TJ (Тайвань)
Двигатель шпинделя и привод

11

SYNTEC (Тайвань)
Направляющие

CGH35CA2R

INA (Германия)
ШВП

3210

THK (Япония)
Автоматическая система смазки

2L

HURUN SHANGHAI
Гидравлическая станция

1.5KW

ELLTE Nanjing
Насос СОЖ

450W

ZHENS domestic
Электрические компоненты

Автоматический выключатель/реле

Snyder France



Конструктивные особенности

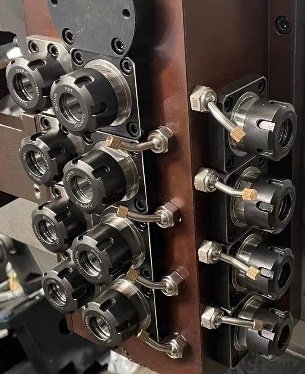

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов – 4 позиции (ER25).
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

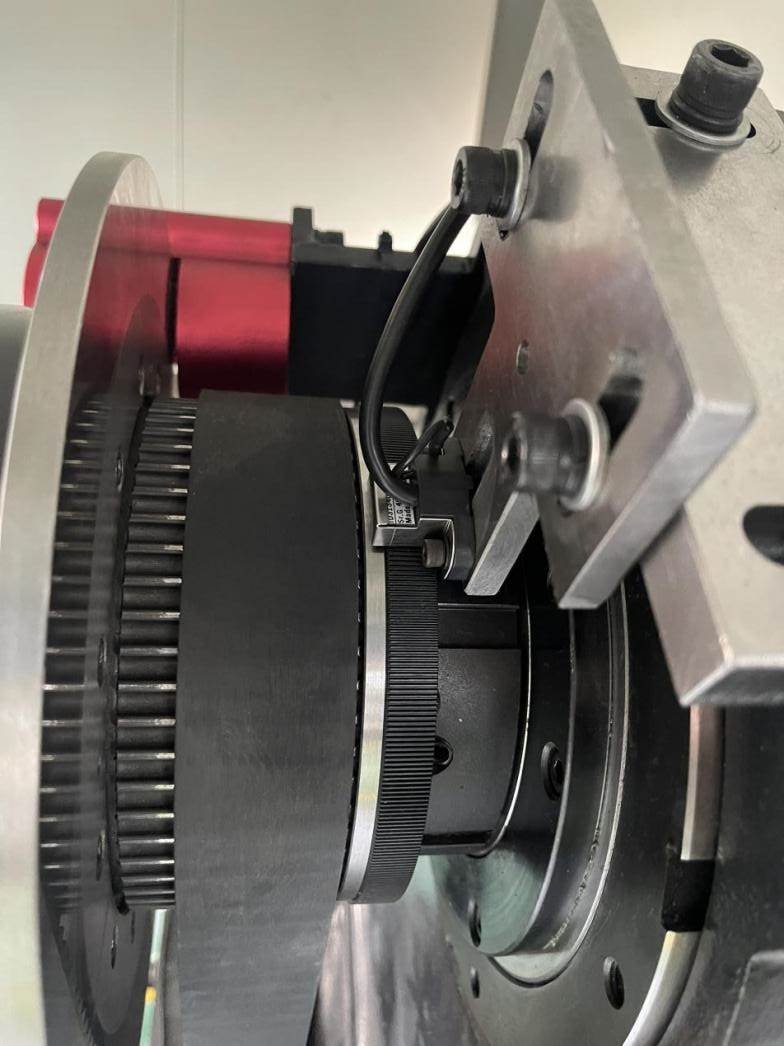

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
Основные характеристики
Система ЧПУ

SYNTEC 22TB

Макс. диаметр вращения, мм

180

Цанга

ER25

Модель направляющей по оси Х

CGH35CA2R

Модель направляющей по оси Z

CGH35CA2R

Напряжение насоса СОЖ, В

380 / 250

Расстояние над станиной, мм

510

ШВП по осям X / Z

3210/3210

Скорость перемещения по оси Y, м/мин

15

Скорость перемещения по осям X, Z, м/мин

24

Скорость вращения приводного инструмента, об/мин

4000

Зажимная система

3-х кулачковый патрон

Повторяемость
Повторяемость по X и Z, мм

≤ 0,005

Инструментальная система
Мощность приводного инструмента, кВт

2,3

Точность позиционирования
Точность позиционирования X/Z

≤ 0,01

Повторяющаяся точность позиционирования по оси С

≤ 0,0027

Точности
Округлость обрабатываемой детали, мм

≤ 0,005 / 75

Плоскостность обрабатываемой заготовки, мм

≤0.01 /200

Шероховатость поверхности обрабатываемых деталей, мм

≤Ra1.4μm

Постоянство диаметра обработки

≤0.01/150

Точность обработки

IT6

Повторяющаяся точность позиционирования по оси С

≤ 0,0027

Двигатель
Мощность двигателя, кВт

11/15

Инструментальный резцедержатель
Количество устанавливаемого инструмента

8

Размер инструмента, мм

20 X 20 / 32

Перемещение суппорта
Ход по оси Х, мм

1100

Ход по оси Z, мм

500

Шпиндель
Конус радиального биения шпинделя, мм

≤ 0,005

Крутящий момент по оси X, Нм

11

Крутящий момент по оси Z, Нм

11

Периодическое осевое перемещение шпинделя, мм

≤0.005

Проходное отверстие шпинделя, мм

46

Скорость вращения шпинделя

5000 об/мин

Торец шпинделя

А2-5

Диаметр патрона, дюймов

6

Диаметр отверстия патрона, мм

56

Больше характеристик
Вес

2900 кг

Габариты

2400 × 1700 × 1900 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

  • ПАТРОН 150 мм
  • ПРИВОДНОЙ С ОСЬЮ Y 4+4
  • SYNTEC 22TB
  • 8-ПОЗИЦИОННАЯ ГОЛОВА 20X20
  • ПОДГОТОВКА ПОД БАРФИДЕР
  • ДЕТАЛЕУЛОВИТЕЛЬ
  • КОНВЕЙЕР
