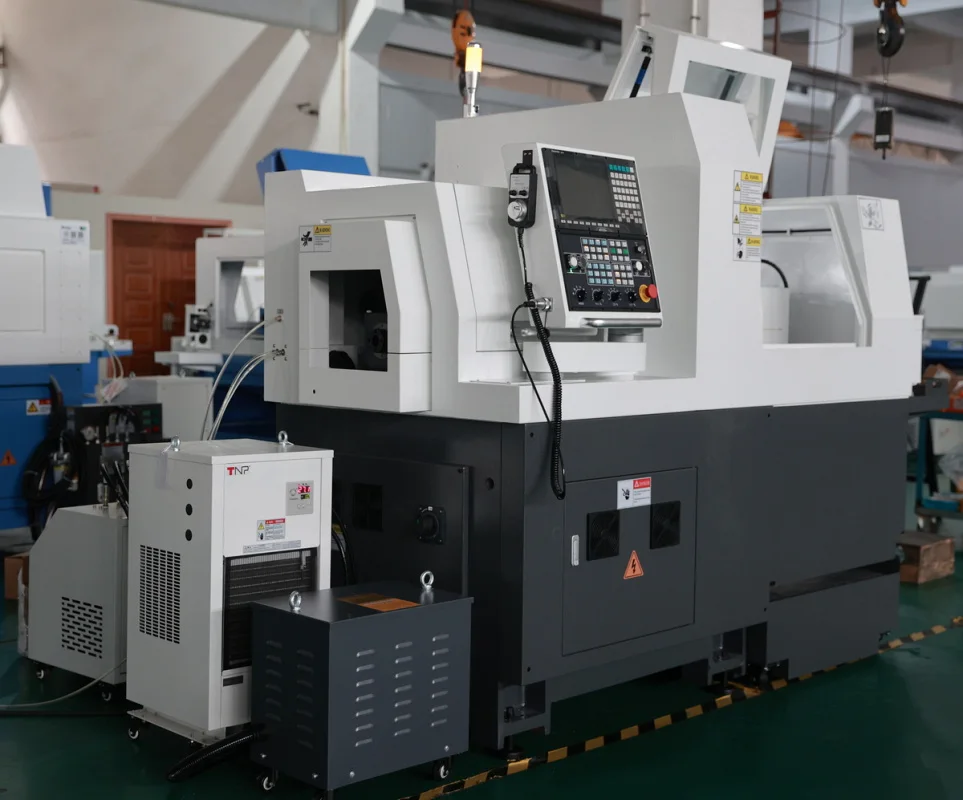

Автоматы продольного точения IRONMAC ISL-325 и ISL-326
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 2
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 3
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 4
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 5
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 6
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 7
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 8
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 9
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 10
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 11
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 12
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 13
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 14
Автоматы продольного точения IRONMAC ISL-325 и ISL-326 — изображение 15

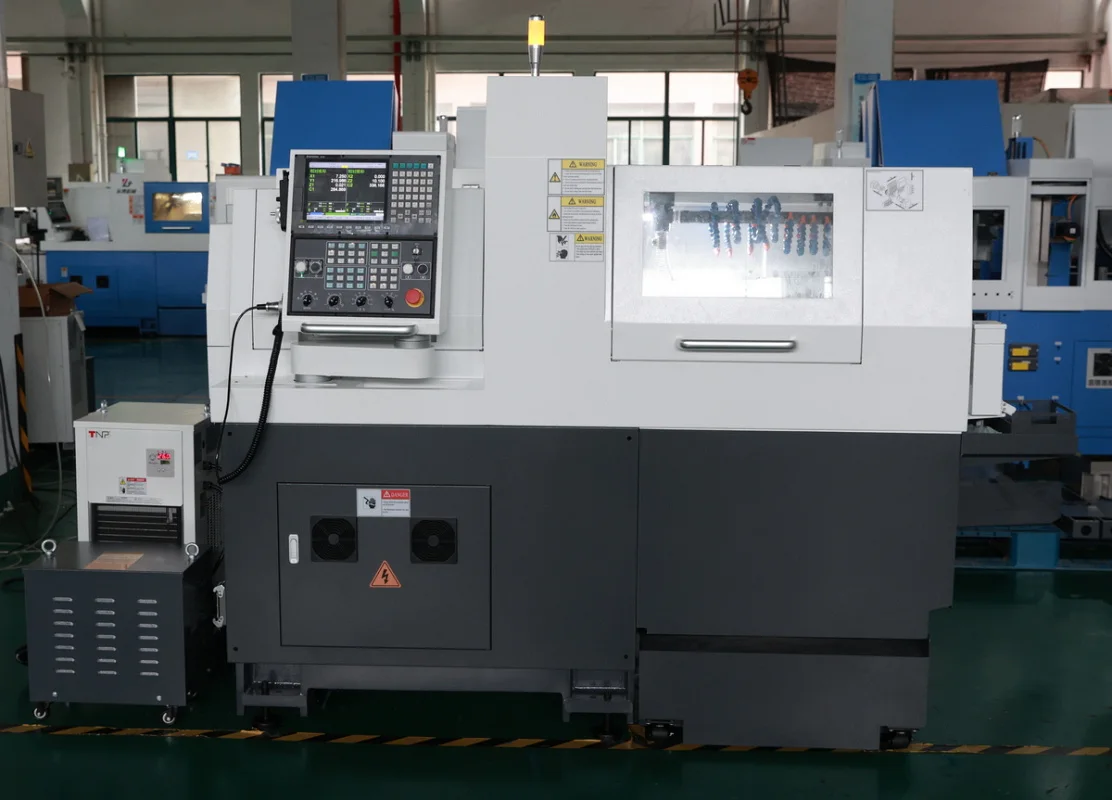

Автоматы продольного точения IRONMAC ISL-325 и ISL-326

11 989 198 ₽

  • Система ЧПУ

    ISL-325: Syntec, ISL-326: Syntec

Автоматы продольного точения IRONMAC ISL-325 и ISL-326. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Артикул: 502487 Категория: Бренд: IRONMAC Бренд:

Автоматы продольного точения IRONMAC ISL-325 и ISL-326. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Модель: ISL-325 / ISL-326

Назначение и применение

Автоматы продольного точения IRONMAC ISL предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия.

Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон. Ось Y обеспечивает полноценную фрезерную обработку.

Отличительной чертой оборудования является быстрая переналадка на выпуск новой продукции, поэтому станки идеально подходят для предприятий, выпускающих продукцию средними или крупными партиями.

Автоматы продольного точения IRONMAC ISL-325 / ISL-326 широко применяются в очень многих областях современной тяжелой промышленности:

Конструктивные особенности

  • Система ЧПУ Syntec 22TB
  • Система без держателя направляющей втулки
  • С вращающейся направляющей втулкой
  • Цельнолитая станина, ручное шабрение

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Цена для серии указана по странице поставщика. Стоимость выбранной модификации и комплектации требует уточнения.

Основные характеристики
Система ЧПУ

ISL-325: Syntec, ISL-326: Syntec

Макс. длина обработки, мм

ISL-325: 310, ISL-326: 310

Длина, мм

ISL-325: 2960, ISL-326: 2960

Ширина, мм

ISL-325: 1640, ISL-326: 1640

Высота, мм

ISL-325: 1920, ISL-326: 1920

Вес, кг

ISL-325: 3700, ISL-326: 3700

Инструментальная система
Общее количество инструментальных позиций, шт.

ISL-325: 22, ISL-326: 28

Количество позиций инструмента для наружной обработки, шт.

ISL-325: 6, ISL-326: 6

Количество инструментальных позиций для радиальной обработки, шт.

ISL-325: 1 + 3, ISL-326: 1 + 3

Количество позиций инструмента для внутренней обработки, шт.

ISL-325: 4, ISL-326: 4

Шпиндель
Частота вращения шпинделя, об/мин.

ISL-325: 8000, ISL-326: 8000

Мощность главного шпинделя, кВт

ISL-325: 6,3, ISL-326: 6,3

Наличие противошпинделя

ISL-325: есть, ISL-326: есть

Мощность противошпинделя, кВт

ISL-325: 4,2, ISL-326: 4,2

Количество инструментов для обработки в противошпинделе, шт.

ISL-325: 4, ISL-326: 4

Обработка детали
Максимальный диаметр обработки главного шпинделя, мм

ISL-325: 32, ISL-326: 32

Максимальный диаметр нарезаемой резьбы главного шпинделя

ISL-325: M12, ISL-326: M12

Максимальный диаметр сверления главного шпинделя, мм

ISL-325: 12, ISL-326: 12

Максимальный диаметр нарезаемой резьбы противошпинделя

ISL-325: М10, ISL-326: М10

Максимальный диаметр радиального сверления, мм

ISL-325: 8, ISL-326: 8

Максимальный диаметр сверления противошпинделя, мм

ISL-325: 13, ISL-326: 13

Инструментальный резцедержатель
Размер инструмента, мм

ISL-325: 16 x 16, ISL-326: 16 x 16

Перемещения и направляющие
Количество управляемых осей, шт.

ISL-325: 7, ISL-326: 8

Больше характеристик
Скорость быстрых перемещений по оси X, мм/мин

ISL-325: 30000, ISL-326: 30000

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Syntec 22TB (22/28 инструментальных позиций; управляемых осей – 7/8
  • 10" цветной TFT LCD дисплей

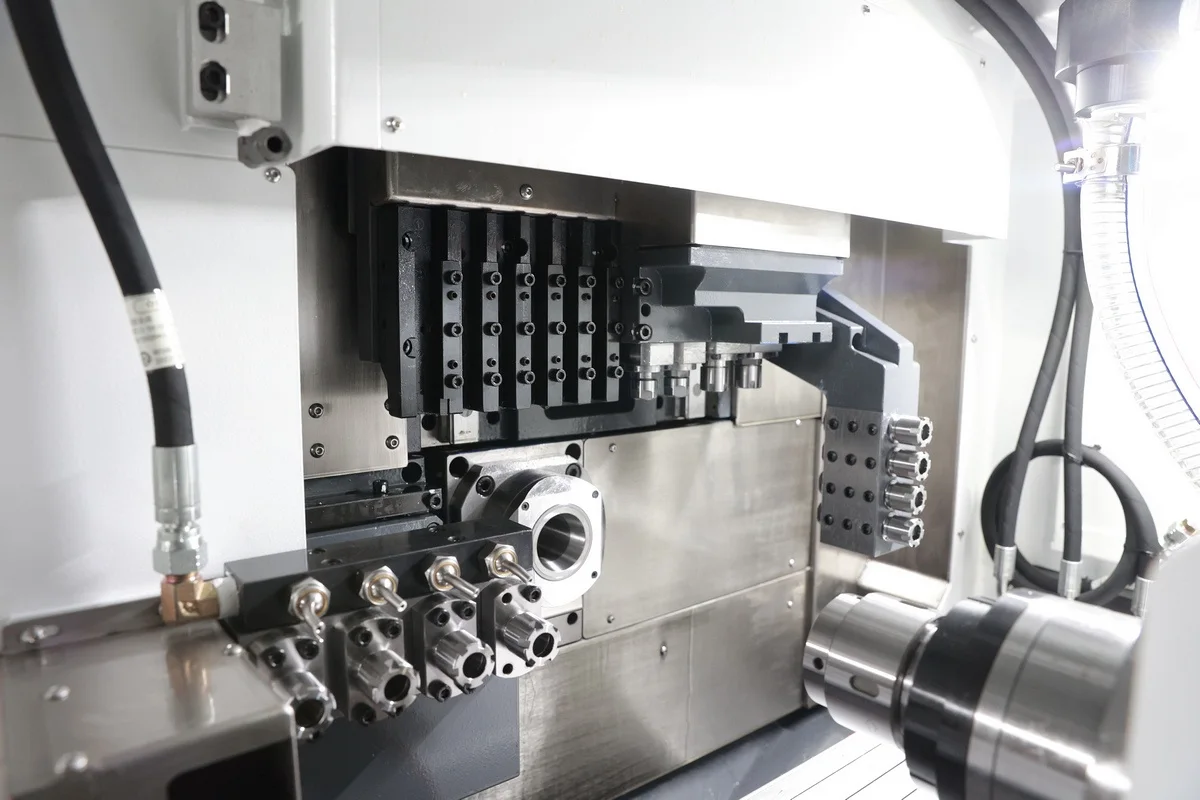

  • 6-позиционный инструментальный суппорт для наружной обработки

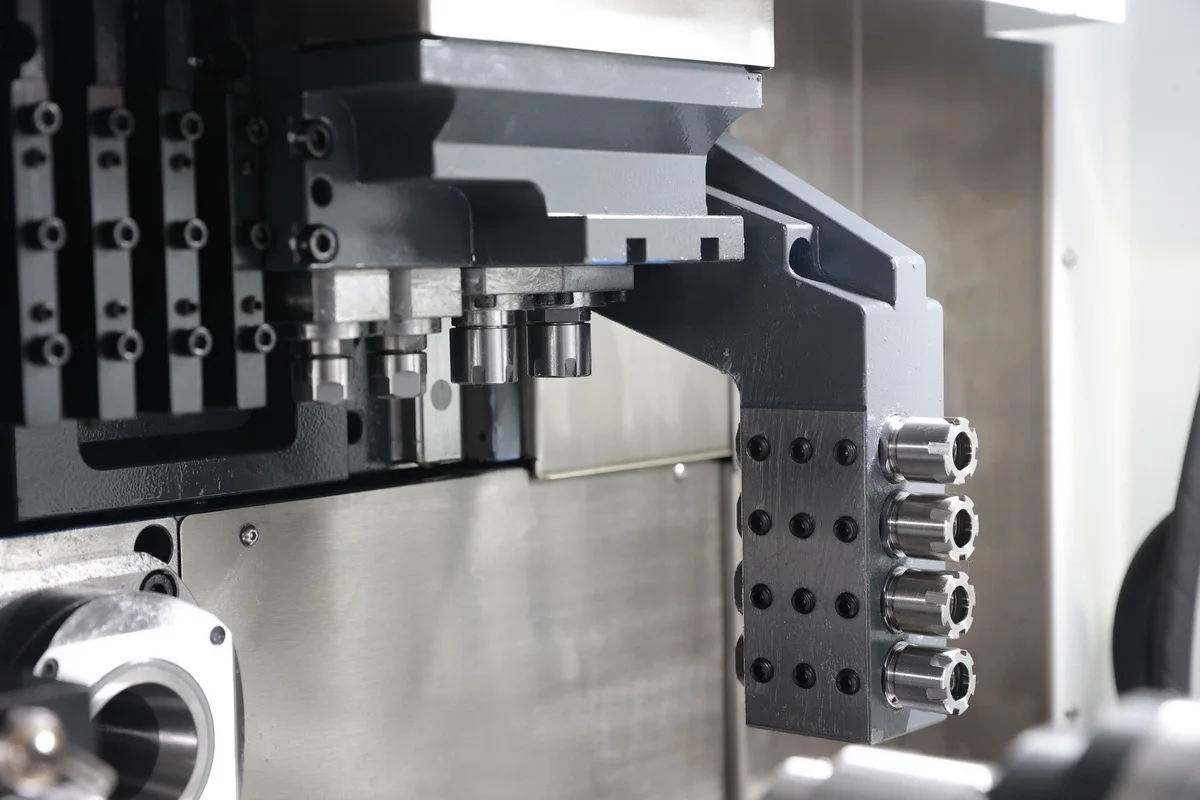

  • 5-позиционный приводной инструментальный суппорт 3 x ER16, 2 x ER11 для радиальной обработки

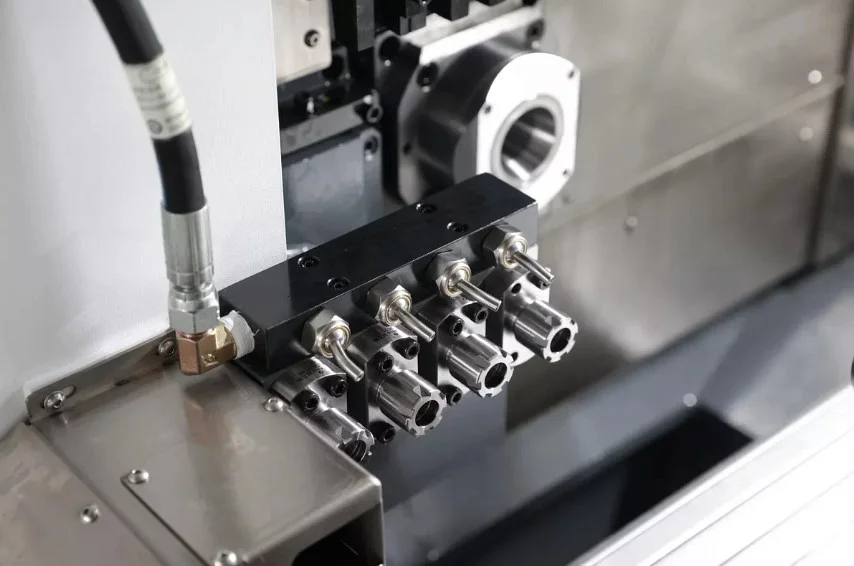

  • 4+4-позиционный инструментальный суппорт ER16 для осевой обработки
  • 4/8-позиционный инструментальный суппорт с Y-осью для осевой обработки в контршпинделе (4 приводных + 4 статических ER16)
  • 2 x ER16 для глубокого сверления осевой обработки в главном шпинделе
  • Уловитель и конвейер готовых деталей

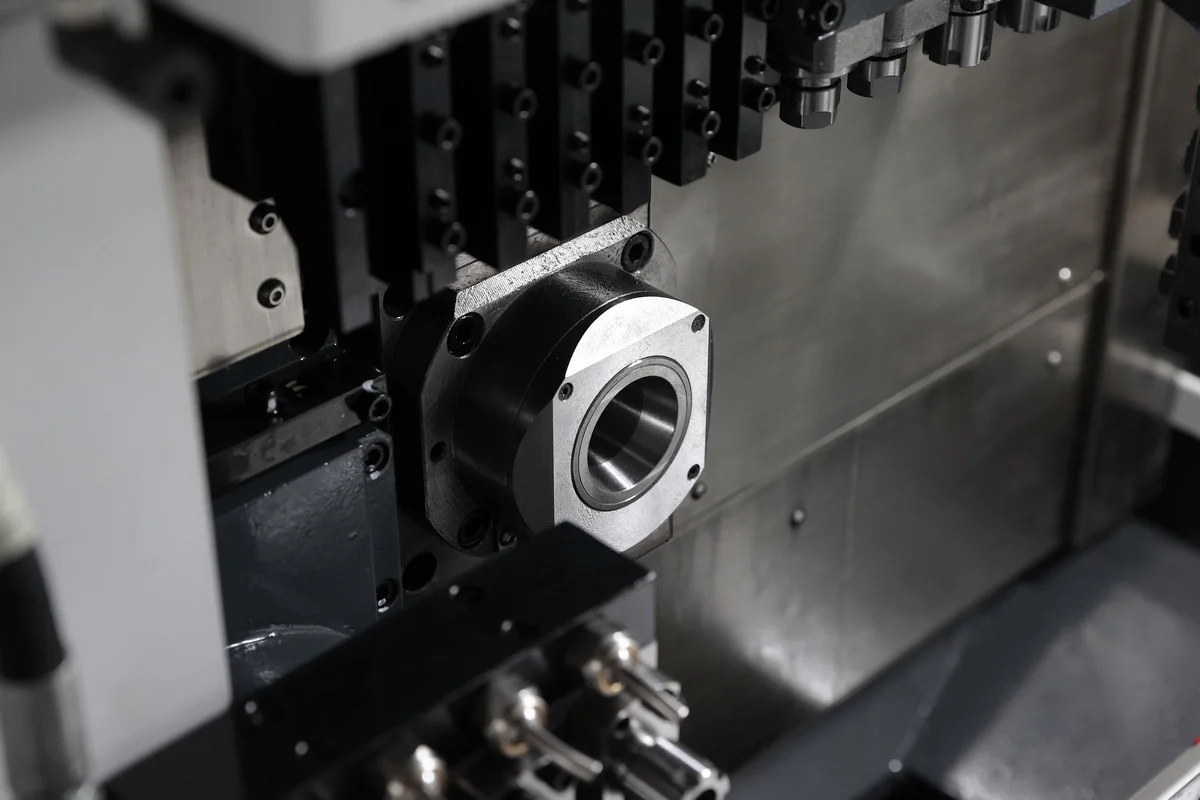

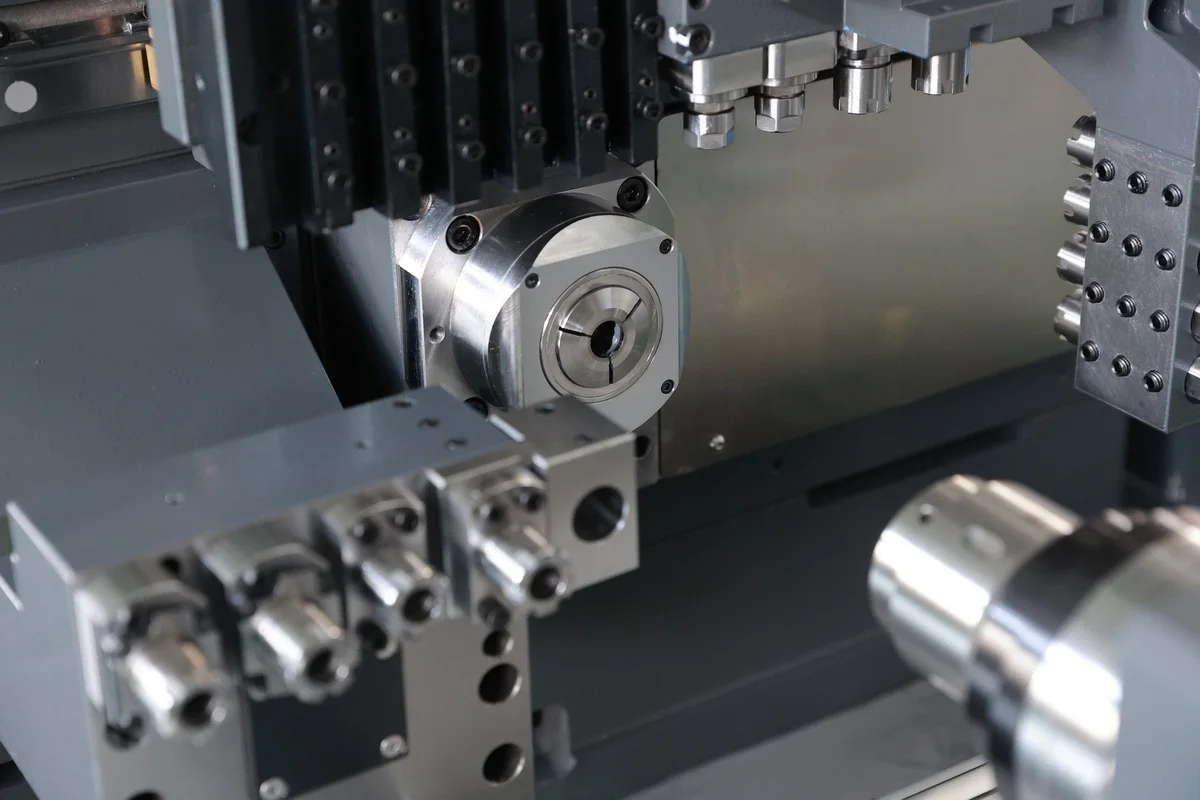

  • Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
  • Подсветка рабочей зоны LED
  • Трёхцветная сигнальная лампа
  • Управляемые оси «С1» и «С2»
  • Система автоматической централизованной смазки узлов станка
  • Обдув воздухом люнетного узла
  • Теплообменник электрошкафа
  • Трансформатор
  • Контроль отрезки детали
  • Комплект инструмента для обслуживания станка
  • Комплект документации на русском языке
  • Конвейер для уборки стружки с корзиной
  • Комплект цанг, шпиндель, контршпиндель +10 мм носик, люнет: 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 мм
  • Комплект цанг автоподатчика: 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28 мм
  • Автоматическое гидравлическое устройство подачи прутка LNS GT342 L = 3,2 м
  • Набор цанг ER16 (ф1 – 10 мм)
  • Набор цанг ER20 (ф1 – 13 мм)
  • Держатель токарного проходного/отрезного инструмента для обработки в противошпинделе
