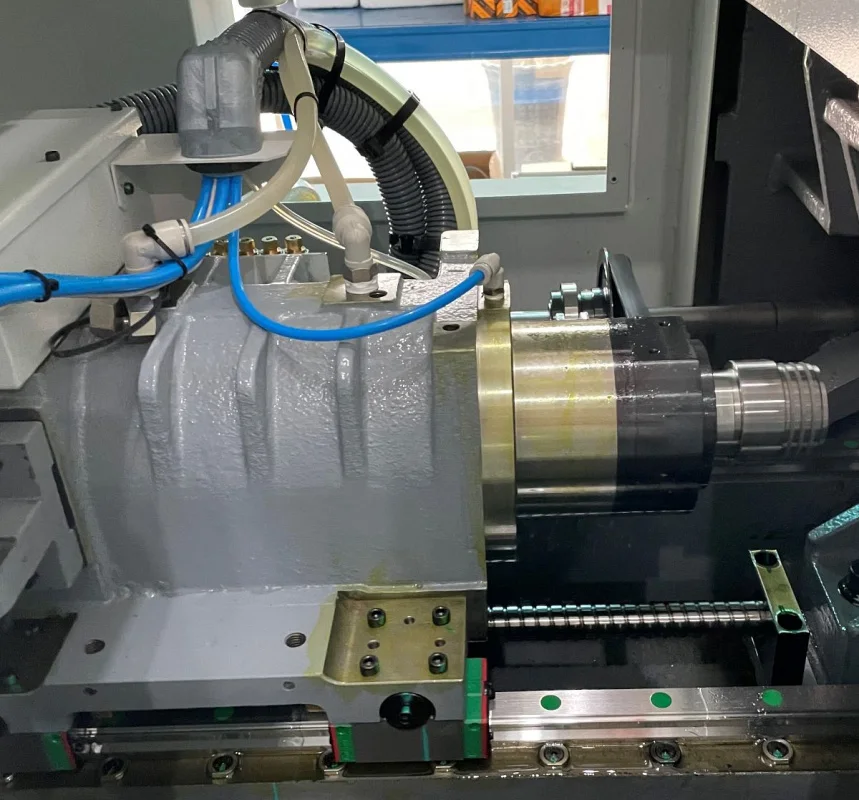

Автомат продольного точения SOWIN SZ-327F с осью B — изображение 3
Автомат продольного точения SOWIN SZ-327F с осью B — изображение 4
Автомат продольного точения SOWIN SZ-327F с осью B — изображение 5

Автомат продольного точения SOWIN SZ-327F с осью B

Под заказ

  • Система ЧПУ

    Fanuc

Автомат продольного точения SOWIN SZ-327F с осью B. Цена по запросу.

Артикул: kami-5774c4891852 Категория: Бренд: SOWIN Бренд:

Автомат продольного точения SOWIN SZ-327F с осью B. Цена по запросу.

Модель: SZ-327F

Назначение и применение

Автоматы продольного точения SOWIN серии SZ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Автомат продольного точения используется в условиях как крупно- так и мелкосерийных производств.

Конструктивные особенности

  • Система ЧПУ Fanuc 0i-TF Plus
  • Мощные высокоскоростные шпинделя
  • Приводные инструментальные блоки
  • Система без держателя направляющей втулки
  • С вращающейся направляющей втулкой
  • Цельнолитая станина, ручное шабрение
  • Высочайшая жёсткость благодаря специальной конструкции наклонной станины
Основные характеристики
Система ЧПУ

Fanuc

Макс. длина обработки, мм

320

Инструментальная система
Общее количество инструментальных позиций, шт.

35

Количество позиций инструмента для наружной обработки, шт.

6

Количество инструментальных позиций для радиальной обработки, шт.

6

Количество позиций инструмента для внутренней обработки, шт.

4

Шпиндель
Частота вращения шпинделя, об/мин.

6000

Мощность главного шпинделя, кВт

5,5 / 7,5

Наличие противошпинделя

да

Мощность противошпинделя, кВт

3,7 / 5,5

Количество инструментов для обработки в противошпинделе, шт.

4

Обработка детали
Максимальный диаметр обработки главного шпинделя, мм

32

Максимальный диаметр нарезаемой резьбы главного шпинделя

М8 / М6 (в оси B)

Максимальный диаметр сверления главного шпинделя, мм

10

Максимальный диаметр нарезаемой резьбы противошпинделя

М8

Максимальный диаметр радиального сверления, мм

10

Максимальный диаметр сверления противошпинделя, мм

10

Максимальный диаметр радиального нарезания резьбы, мм

М6

Максимальный диаметр обработки противошпинделя, мм

20

Инструментальный резцедержатель
Размер инструмента, мм

16 х 16 / 12 x 12

Перемещения и направляющие
Количество управляемых осей, шт.

9

Больше характеристик
Скорость быстрых перемещений по оси X, мм/мин

24000

Вес

5000 кг

Габариты

2850 × 1600 × 2060 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • ЧПУ Fanuc 0i-TF Plus 10,4" цветной TFT LCD дисплей
  • 6-позиционный инструментальный суппорт для наружной обработки в главном шпинделе
  • 4-позиционный инструментальный суппорт для наружной обработки в контршпинделе
  • 5-позиционный приводной инструментальный суппорт 5 x ER16 для радиальной обработки в главном шпинделе
  • B-ось приводной суппорт 4 x ER16 + 4 x ER11, угол поворота 0 – 150°
  • 8-позиционный инструментальный суппорт для осевой обработки в контршпинделе (4 приводных + 4 статических ER16)
  • 4-позиционный приводной инструментальный суппорт 4 x ER16 для радиальной обработки в контршпинделе
  • Уловитель и конвейер готовых деталей
  • Люнетная система с вращающейся направляющей втулкой + без направляющей втулки
  • Подсветка рабочей зоны LED
  • Трёхцветная сигнальная лампа
  • Управляемые оси «С1», «С2»
  • Система автоматической централизованной смазки узлов станка
  • Масляное охлаждение шпинделей
  • Обдув воздухом люнетного узла
  • Контроль отрезки детали
  • Теплообменник электрошкафа
  • Трансформатор
  • Комплект инструмента для обслуживания станка
  • Комплект документации на русском языке
  • Конвейер для уборки стружки с корзиной
  • Уловитель паров СОЖ
  • Система подачи СОЖ 100 Бар
  • Автоматическое гидравлическое устройство подачи прутка LNS SN542 L=3,2 м
  • Комплект цанг автоподатчик, шпиндель, контршпиндель, люнет: 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 мм

Дополнительные опции (не входят в стандартную комплектацию)

  • Manual Guide I для системы ЧПУ Fanuc
  • Устройство задней выгрузки длинных деталей для противошпинделя
  • Функция обработки с переменной частотой
  • Уловитель паров СОЖ – электростатический
  • Помпа подачи СОЖ 100 бар
  • Система пожаротушения
  • Цанги в главный шпиндель Ø3 – 38 мм (1 шт.)
  • Цанги люнетные Ø3 – 38 мм (1 шт.)
  • Цанги контршпиндель Ø3 – 38 мм (1 шт.)
  • Цанги в автоподатчик Ø3 – 38 мм (1 шт.)
  • Набор цанг ER16-10 (1, 2, 3, 4, 5, 6, 7, 8, 9, 10)
  • Набор цанг ER20-12 (2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13)
