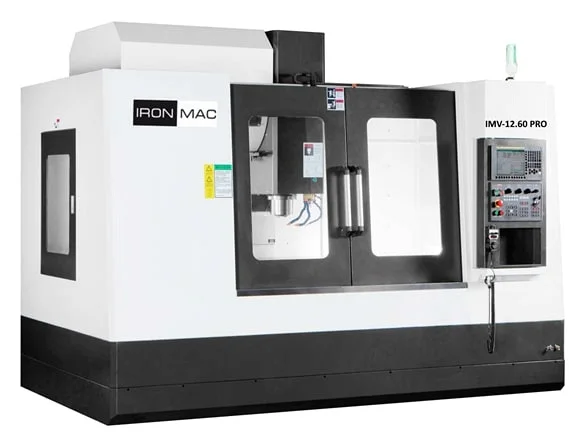

Вертикальные фрезерные обрабатывающие центры IRONMAC IMV PRO

Под заказ

  • Размеры рабочего стола, мм

    IMV-10.50 PRO: 1000 x 500, IMV-12.60 PRO: 1200 x 600, IMV-13.60 PRO: 1300 x 600

  • Наибольшая нагрузка на стол, кг

    IMV-10.50 PRO: 600, IMV-12.60 PRO: 900, IMV-13.60 PRO: 1000

Вертикальные фрезерные обрабатывающие центры IRONMAC IMV PRO. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: 482970 Категория: Бренд: IRONMAC Бренд:

Вертикальные фрезерные обрабатывающие центры IRONMAC IMV PRO. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: IMV-10.50 PRO / IMV-12.60 PRO / IMV-13.60 PRO

Назначение и применение

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами – фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Конструктивные особенности

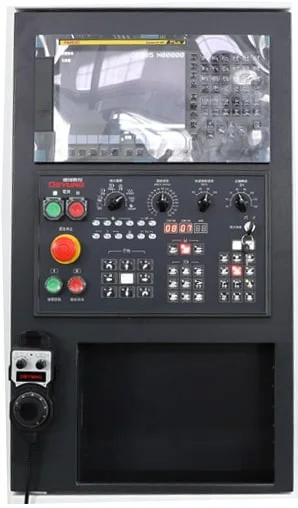

  • Система ЧПУ ЧПУ FANUC 0i-MF (5) Plus
  • Система ЧПУ Siemens SINUMERIK 828D SW 24x + Shop Mill

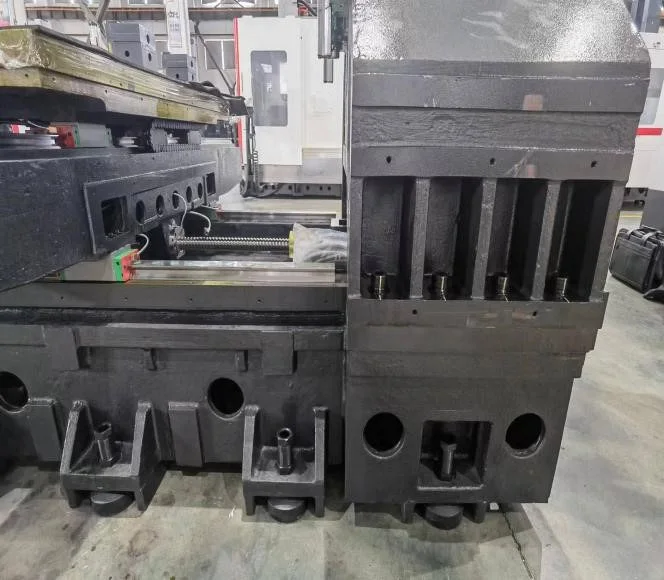

  • Станина
  • Шпиндель

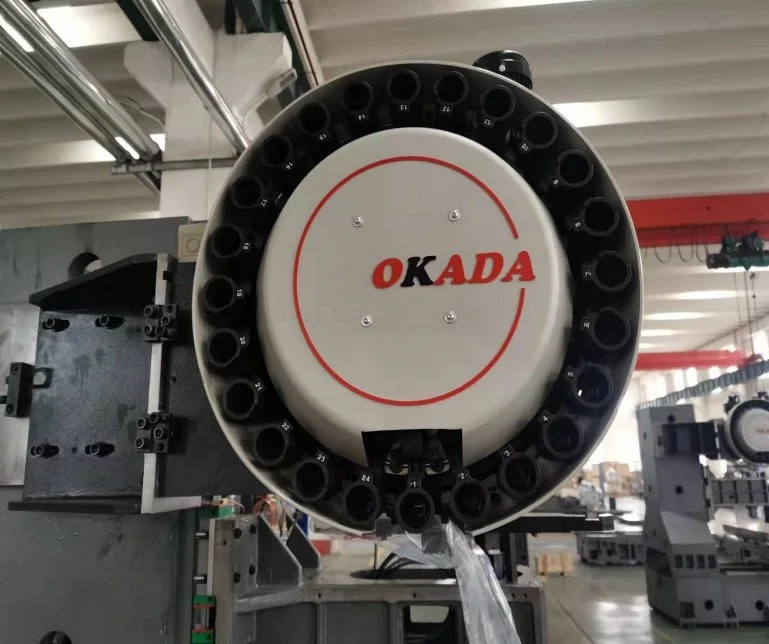

  • Инструментальный магазин

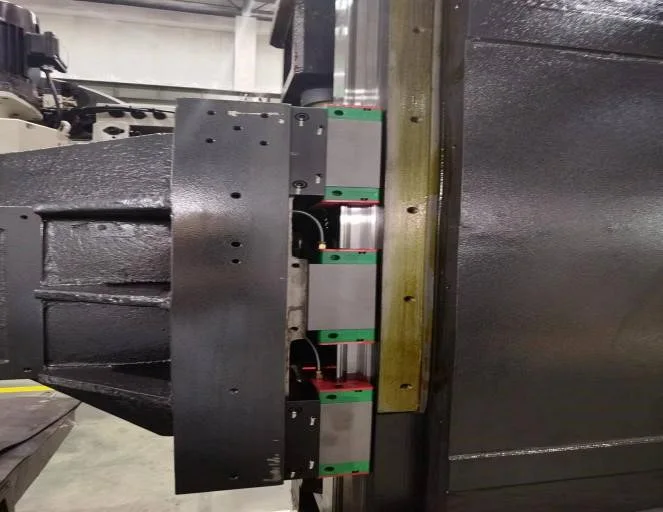

  • Линейные направляющие HIWIN (Тайвань) / THK (Япония) / PMI (Тайвань)
  • 6 танкеток по оси X, Z
  • ШВП
  • Электрические компоненты SIEMENS / SCHNEIDER / ABB
  • Масляное охлаждение шпинделя

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Перемещение по оси Y, мм

IMV-10.50 PRO: 500, IMV-12.60 PRO: 620, IMV-13.60 PRO: 620

Система ЧПУ

IMV-10.50 PRO: Siemens, IMV-12.60 PRO: Fanuc, IMV-13.60 PRO: Fanuc

Давление сжатого воздуха, бар

IMV-10.50 PRO: 5 – 6, IMV-12.60 PRO: 5 – 6, IMV-13.60 PRO: 5 – 6

Длина, мм

IMV-10.50 PRO: 2500, IMV-12.60 PRO: 2780, IMV-13.60 PRO: 3250

Ширина, мм

IMV-10.50 PRO: 2800, IMV-12.60 PRO: 3150, IMV-13.60 PRO: 3150

Высота, мм

IMV-10.50 PRO: 2800, IMV-12.60 PRO: 2865, IMV-13.60 PRO: 2865

Вес, кг

IMV-10.50 PRO: 5100, IMV-12.60 PRO: 6500, IMV-13.60 PRO: 6600

Инструментальная система
Емкость магазина инструмента

IMV-10.50 PRO: 24, IMV-12.60 PRO: 24, IMV-13.60 PRO: 24

Максимальная длина устанавливаемого инструмента, мм

IMV-10.50 PRO: 300, IMV-12.60 PRO: 300, IMV-13.60 PRO: 300

Максимальный вес устанавливаемого инструмента, кг

IMV-10.50 PRO: 8, IMV-12.60 PRO: 8, IMV-13.60 PRO: 8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

IMV-10.50 PRO: 150, IMV-12.60 PRO: 150, IMV-13.60 PRO: 150

Максимальный диаметр инструмента при полной загрузке ячеек, мм

IMV-10.50 PRO: 80, IMV-12.60 PRO: 80, IMV-13.60 PRO: 80

Энергопотребление
Потребление электроэнергии, кВА

IMV-10.50 PRO: 24, IMV-12.60 PRO: 24, IMV-13.60 PRO: 24

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

IMV-10.50 PRO: 48000 / 48000 / 10000, IMV-12.60 PRO: 36000 / 36000 / 10000, IMV-13.60 PRO: 36000 / 36000 / 10000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

IMV-10.50 PRO: 3 / 3 / 3, IMV-12.60 PRO: 3 / 3 / 3, IMV-13.60 PRO: 3 / 3 / 3

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

IMV-10.50 PRO: ± 0,01, IMV-12.60 PRO: -, IMV-13.60 PRO: –

Шпиндель
Частота вращения шпинделя, об/мин.

IMV-10.50 PRO: 12 000, IMV-12.60 PRO: 10 000, IMV-13.60 PRO: 10 000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

IMV-10.50 PRO: 125 – 670, IMV-12.60 PRO: 125 – 725, IMV-13.60 PRO: 125 – 725

Конус шпинделя

IMV-10.50 PRO: BT40, IMV-12.60 PRO: BT40, IMV-13.60 PRO: BT40

Мощность шпинделя, кВт

IMV-10.50 PRO: 7 / 10,5, IMV-12.60 PRO: 11 / 15, IMV-13.60 PRO: 11 / 15

Расстояние от шпинделя до колонны, мм

IMV-10.50 PRO: 607,5, IMV-12.60 PRO: 738, IMV-13.60 PRO: 738

Тип привода шпинделя

IMV-10.50 PRO: Прямой, IMV-12.60 PRO: Ремень, IMV-13.60 PRO: Ремень

Рабочий стол
Наибольшая нагрузка на стол, кг

IMV-10.50 PRO: 600, IMV-12.60 PRO: 900, IMV-13.60 PRO: 1000

Размеры рабочего стола, мм

IMV-10.50 PRO: 1000 x 500, IMV-12.60 PRO: 1200 x 600, IMV-13.60 PRO: 1300 x 600

T-образные пазы, мм

IMV-10.50 PRO: 80 x 18 x 5, IMV-12.60 PRO: 100 x 18 x 5, IMV-13.60 PRO: 100 x 18 x 5

Перемещение суппорта
Ход по оси Х, мм

IMV-10.50 PRO: 800, IMV-12.60 PRO: 1100, IMV-13.60 PRO: 1200

Ход по оси Z, мм

IMV-10.50 PRO: 550, IMV-12.60 PRO: 600, IMV-13.60 PRO: 600

Перемещения и направляющие
Диаметр ШВП, мм

IMV-10.50 PRO: 40 x 16, IMV-12.60 PRO: 40 x 12, IMV-13.60 PRO: 40 x 12

Установка 4-ой оси

IMV-10.50 PRO: есть, IMV-12.60 PRO: есть, IMV-13.60 PRO: есть

Тип направляющих по осям X/Y/Z

IMV-10.50 PRO: Качения, IMV-12.60 PRO: Качения, IMV-13.60 PRO: Качения

Больше характеристик
Крутящий момент, Нм

IMV-10.50 PRO: 50 / 90, IMV-12.60 PRO: 70 / 118, IMV-13.60 PRO: 70 / 118

Модель

IMV-10.50 PRO: Siemens 828D-SW24 (Shop Mill), IMV-12.60 PRO: Fanuc 0i-MF (5) Plus, IMV-13.60 PRO: Fanuc 0i-MF (5) Plus

Время смены инструмента

IMV-10.50 PRO: 8, IMV-12.60 PRO: 8, IMV-13.60 PRO: 8

Повторяемость X/Y/Z

IMV-10.50 PRO: ± 0,005, IMV-12.60 PRO: ± 0,003, IMV-13.60 PRO: ± 0,003

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Стойка ЧПУ Fanuc 0i-MF Plus CNC (5) / Siemens 828D-SW24 + Shop Mill
  • Инструментальный магазин на 24 позиции (манипулятор)
  • Подача через шпиндель СОЖ 20 Бар
  • Масляное охлаждение шпинделя
  • Маслоотделитель (сепаратор для СОЖ)
  • Пистолет воздух
  • Пистолет СОЖ
  • Полностью закрытая кабинетная защита
  • Рабочее освещение
  • Выравнивающие опоры
  • Централизованная система смазки
  • Стружкоуборочный конвейер ленточного типа
  • Смыв стружки внутри кабинета
  • Электромагнитный замок двери
  • Электрика Schneider
  • Портативный пульт-маховичок MPG
  • Теплообменник электрошкафа
  • Руководство по эксплуатации станком на русском языке
  • Подготовка под установку 4-оси

Дополнительные опции (не входят в стандартную комплектацию)

  • 4-я ось – поворотный стол
  • Система измерения инструмента
  • Система измерения детали
  • Оптические линейки
