Фрезерный обрабатывающий центр KMT KVL 1670, BT-50 (редуктор)

12 125 083 ₽

  • Размеры рабочего стола, мм

    1600 x 700

  • Наибольшая нагрузка на стол, кг

    1400

Фрезерный обрабатывающий центр KMT KVL 1670, BT-50 (редуктор).

Артикул: 510241 Категория: Бренд: KMT Бренд:

Фрезерный обрабатывающий центр KMT KVL 1670, BT-50 (редуктор).

Модель: KVL 1670, BT-50 (редуктор)

Назначение и применение

Вертикально-фрезерные обрабатывающие центры KVL1670 (SVB1470) – это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки * заготовок из стали, чугуна, цветных металлов.

Обрабатывающие центры KMT KVL1670 (SVB1470) предназначены для операций:

Вертикально-фрезерные обрабатывающие центры серии KVL1670 (SVB1470) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Конструктивные особенности

  • Цельнолитая станина
  • Шпиндель
  • Приводы подач по осям X / Y / Z

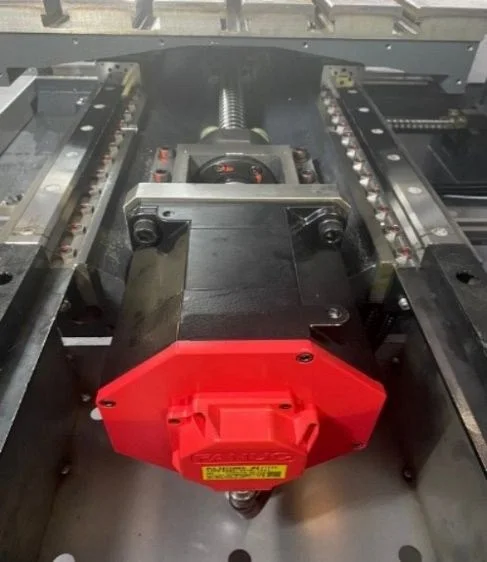

  • Линейные направляющие качения и ШВП
  • Система подачи СОЖ
  • Обмыв рабочей зоны станка
  • Пневматический узел
  • Автоматическая система смены инструмента

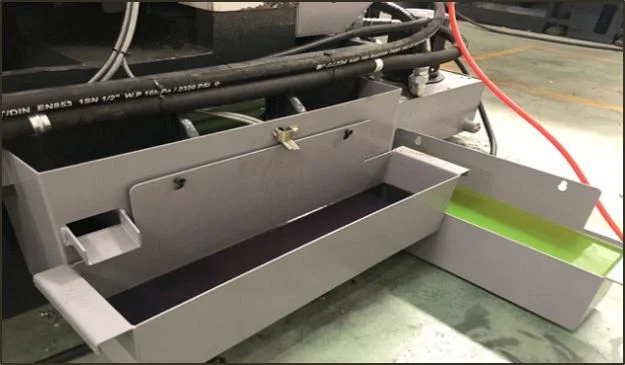

  • Сепаратор СОЖ дискового типа

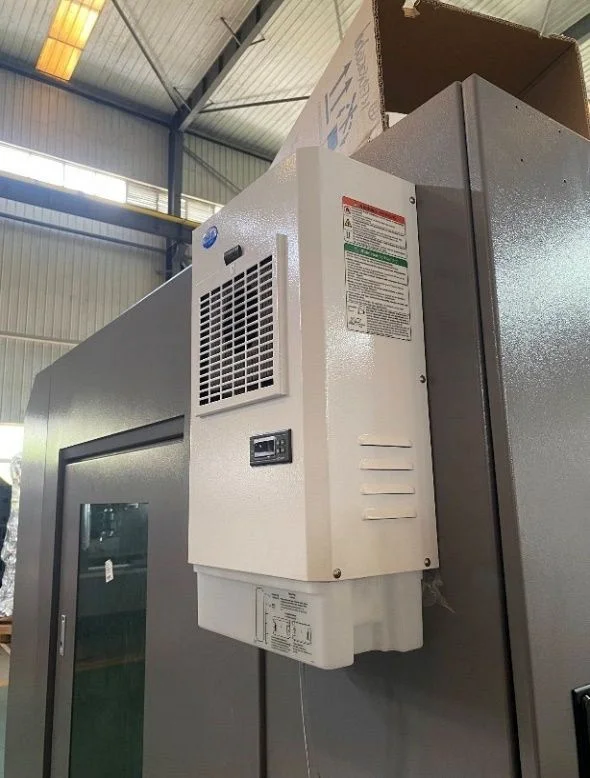

  • Кондиционер электрошкафа
  • Подготовка для установки 4-й оси
  • Электрокомпоненты Schneider / Omron
  • Пистолет обдува воздухом и пистолет СОЖ

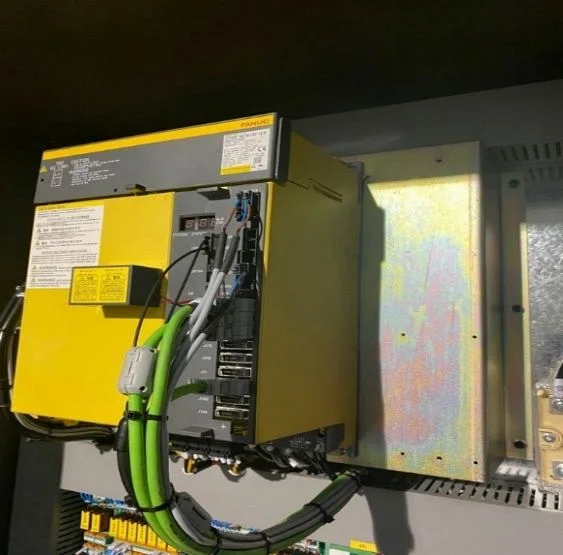

  • Система ЧПУ
Основные характеристики
Перемещение по оси Y, мм

700

Система ЧПУ

Fanuc

Объем бака СОЖ, л

515

Давление сжатого воздуха, бар

6 – 8

Инструментальная система
Емкость магазина инструмента

24 (тип – рука)

Максимальная длина устанавливаемого инструмента, мм

350

Максимальный вес устанавливаемого инструмента, кг

15

Максимальный диаметр инструмента при пустых соседних ячейках, мм

110 / 220

Максимальный диаметр инструмента при полной загрузке ячеек, мм

110 / 220

Энергопотребление
Потребление электроэнергии, кВА

35

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000 / 24000 / 20000

Скорость подачи по осям X/Y/Z, мм/мин

6000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

3 / 3 / 3

Точность позиционирования
Точность позиционирования по осям X, Y, Z (мм)

± 0,008

Шпиндель
Частота вращения шпинделя, об/мин.

20 – 6000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 – 850

Конус шпинделя

ВТ50

Мощность шпинделя, кВт

15 / 18,5

Расстояние от шпинделя до колонны, мм

766

Тип привода шпинделя

Редуктор

Внешний диаметр шпинделя, мм

150

Внутренний диаметр шпинделя, мм

70 / 75

Рабочий стол
Наибольшая нагрузка на стол, кг

1400

Размеры рабочего стола, мм

1600 x 700

T-образные пазы, мм

5 x 18 x 125

Перемещение суппорта
Ход по оси Х, мм

1400

Ход по оси Z, мм

700

Перемещения и направляющие
Диаметр ШВП, мм

50 x 12

Установка 4-ой оси

Да

Тип направляющих по осям X/Y/Z

Качения

Ширина направляющих по осям X / Y / Z, мм

45 / 45 / 55

Больше характеристик
Крутящий момент, Нм

286,5 / 560

Мощность насоса СОЖ, кВт

0,5

Модель

Fanuc PLUS 0i-MF (3B)

Время смены инструмента

2,5

Повторяемость X/Y/Z

± 0,005

Вес

11000 кг

Габариты

4750 × 2750 × 3155 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Дополнительные опции (не входят в стандартную комплектацию)

  • Редуктор
  • Поворотный стол (4-я ось) GSA (Тайвань)
  • Масляное охлаждение шпинделя
