Фрезерные обрабатывающие центры KMT KVL 1000
Фрезерные обрабатывающие центры KMT KVL 1000 — изображение 2
Фрезерные обрабатывающие центры KMT KVL 1000 — изображение 3
Фрезерные обрабатывающие центры KMT KVL 1000 — изображение 4
Фрезерные обрабатывающие центры KMT KVL 1000 — изображение 5

Фрезерные обрабатывающие центры KMT KVL 1000

Под заказ

  • Размеры рабочего стола, мм

    KVL1000 3-оси FANUC: 1100 x 520, KVL1000 4-оси FANUC: 1100 x 520

  • Наибольшая нагрузка на стол, кг

    KVL1000 3-оси FANUC: 750, KVL1000 4-оси FANUC: 750

Фрезерные обрабатывающие центры KMT KVL 1000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-2572881f3d8e Категория: Бренд: KMT Бренд:

Фрезерные обрабатывающие центры KMT KVL 1000. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: KVL1000 3-оси FANUC / KVL1000 4-оси FANUC

Назначение и применение

Вертикальные многоцелевые обрабатывающие центры серии KVL 1000 (VM1150S) предназначены для обработки деталей, требующих высокой точности (точность позиционирования 0,008 мм), имеющих сложную форму, например, пресс-формы. Обрабатывающие центры KMT KVL 1000 (VM1150S) предназначены для операций* : фрезерование; сверление; зенкерование; растачивание; нарезание резьбы; обработка двухмерных и трехмерных изогнутых поверхностей; обработка наклонных поверхностей. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Вертикальные обрабатывающие центры KVL 1000 (VM1150S) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение Область применения

Обрабатывающие центры KMT KVL 1000 (VM1150S) предназначены для операций* :

Вертикальные обрабатывающие центры KVL 1000 (VM1150S) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.

Конструктивные особенности

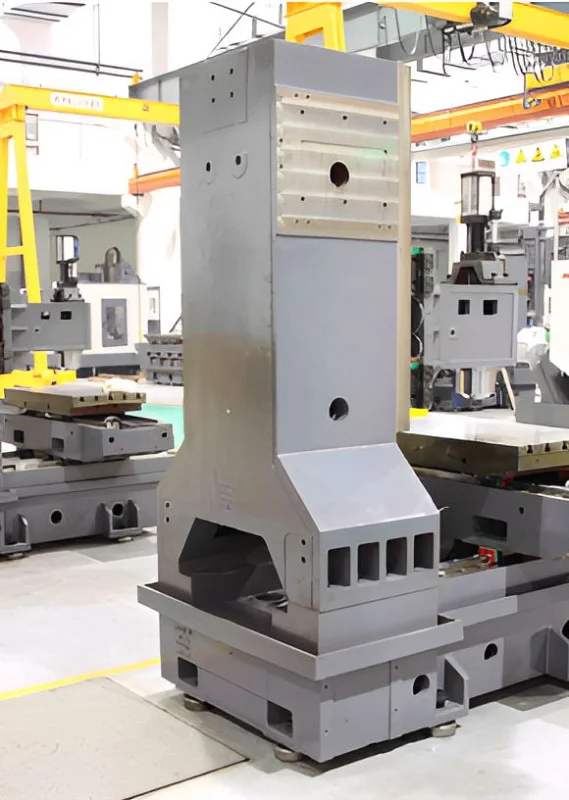

  • Цельнолитая станина увеличенной массы
  • Автоматическая система смены инструмента
  • Шпиндель
  • Линейные направляющие качения
  • Система ЧПУ Fanuc 0i MF

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Перемещение по оси Y, мм

KVL1000 3-оси FANUC: 520, KVL1000 4-оси FANUC: 520

Система ЧПУ

KVL1000 3-оси FANUC: Fanuc, KVL1000 4-оси FANUC: Fanuc

Объем бака СОЖ, л

KVL1000 3-оси FANUC: 300, KVL1000 4-оси FANUC: 300

Давление сжатого воздуха, бар

KVL1000 3-оси FANUC: 6 – 8, KVL1000 4-оси FANUC: 6 – 8

Длина, мм

KVL1000 3-оси FANUC: 4200, KVL1000 4-оси FANUC: 4200

Ширина, мм

KVL1000 3-оси FANUC: 2300, KVL1000 4-оси FANUC: 2300

Высота, мм

KVL1000 3-оси FANUC: 3000, KVL1000 4-оси FANUC: 3000

Вес, кг

KVL1000 3-оси FANUC: 7000, KVL1000 4-оси FANUC: 7000

Инструментальная система
Емкость магазина инструмента

KVL1000 3-оси FANUC: 20, KVL1000 4-оси FANUC: 20

Максимальная длина устанавливаемого инструмента, мм

KVL1000 3-оси FANUC: 300, KVL1000 4-оси FANUC: 300

Максимальный вес устанавливаемого инструмента, кг

KVL1000 3-оси FANUC: 8, KVL1000 4-оси FANUC: 8

Максимальный диаметр инструмента при пустых соседних ячейках, мм

KVL1000 3-оси FANUC: 160, KVL1000 4-оси FANUC: 160

Максимальный диаметр инструмента при полной загрузке ячеек, мм

KVL1000 3-оси FANUC: 78, KVL1000 4-оси FANUC: 78

Энергопотребление
Потребление электроэнергии, кВА

KVL1000 3-оси FANUC: 35, KVL1000 4-оси FANUC: 35

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

KVL1000 3-оси FANUC: 30000 / 30000 / 24000, KVL1000 4-оси FANUC: 30000 / 30000 / 24000

Скорость подачи по осям X/Y/Z, мм/мин

KVL1000 3-оси FANUC: 10 000, KVL1000 4-оси FANUC: 10 000

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

KVL1000 3-оси FANUC: 1,8 / 3 / 3, KVL1000 4-оси FANUC: 1,8 / 3 / 3

Шпиндель
Частота вращения шпинделя, об/мин.

KVL1000 3-оси FANUC: 8000, KVL1000 4-оси FANUC: 8000

Расстояние от торца шпинделя до поверхности рабочего стола, мм

KVL1000 3-оси FANUC: 150 – 710, KVL1000 4-оси FANUC: 150 – 710

Конус шпинделя

KVL1000 3-оси FANUC: ВТ40, KVL1000 4-оси FANUC: ВТ40

Мощность шпинделя, кВт

KVL1000 3-оси FANUC: 11 / 15, KVL1000 4-оси FANUC: 11 / 15

Расстояние от шпинделя до колонны, мм

KVL1000 3-оси FANUC: 590, KVL1000 4-оси FANUC: 590

Тип привода шпинделя

KVL1000 3-оси FANUC: Ремень, KVL1000 4-оси FANUC: Ремень

Внешний диаметр шпинделя, мм

KVL1000 3-оси FANUC: 150, KVL1000 4-оси FANUC: 150

Внутренний диаметр шпинделя, мм

KVL1000 3-оси FANUC: 110, KVL1000 4-оси FANUC: 110

Рабочий стол
Наибольшая нагрузка на стол, кг

KVL1000 3-оси FANUC: 750, KVL1000 4-оси FANUC: 750

Размеры рабочего стола, мм

KVL1000 3-оси FANUC: 1100 x 520, KVL1000 4-оси FANUC: 1100 x 520

T-образные пазы, мм

KVL1000 3-оси FANUC: 5 x 18 x 100, KVL1000 4-оси FANUC: 5 x 18 x 100

Перемещение суппорта
Ход по оси Х, мм

KVL1000 3-оси FANUC: 1000, KVL1000 4-оси FANUC: 1000

Ход по оси Z, мм

KVL1000 3-оси FANUC: 560, KVL1000 4-оси FANUC: 560

Перемещения и направляющие
Диаметр ШВП, мм

KVL1000 3-оси FANUC: 40 / 40 / 40, KVL1000 4-оси FANUC: 40 / 40 / 40

Установка 4-ой оси

KVL1000 3-оси FANUC: есть, KVL1000 4-оси FANUC: в комплекте

Тип направляющих по осям X/Y/Z

KVL1000 3-оси FANUC: Качения, KVL1000 4-оси FANUC: Качения

Ширина направляющих по осям X / Y / Z, мм

KVL1000 3-оси FANUC: 35 / 45 / 45, KVL1000 4-оси FANUC: 35 / 45 / 45

Больше характеристик
Крутящий момент, Нм

KVL1000 3-оси FANUC: 65,6 / 119, KVL1000 4-оси FANUC: 65,6 / 119

Мощность насоса СОЖ, кВт

KVL1000 3-оси FANUC: 0,24, KVL1000 4-оси FANUC: 0,24

Модель

KVL1000 3-оси FANUC: Fanuc 0i-MF(5) Plus, KVL1000 4-оси FANUC: Fanuc 0i-MF(5) Plus

Время смены инструмента

KVL1000 3-оси FANUC: 1,8, KVL1000 4-оси FANUC: 1,8

Повторяемость X/Y/Z

KVL1000 3-оси FANUC: ± 0,0025, KVL1000 4-оси FANUC: ± 0,0025

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc oi-MF Plus(5)
  • Инструментальный магазин тип рука
  • Обдув шпинделя воздухом
  • Централизованная система смазки
  • Конвейер для стружки ленточного типа с корзиной
  • MPG пульт управления
  • Система подачи СОЖ
  • Замок-блокиратор на время обработки
  • Освещение рабочей зоны
  • Сигнальная лампа
  • Воздушный пистолет
  • Водяной пистолет
  • Теплообменник электрошкафа
  • Инструкция по эксплуатации на русском языке
