Токарный станок с наклонной станиной KMT KTL 63/1000

7 891 508 ₽

  • Система ЧПУ

    Fanuc

Токарный станок с наклонной станиной KMT KTL 63/1000.

Артикул: kami-447d0efdbaa4 Категория:

Токарный станок с наклонной станиной KMT KTL 63/1000.

Модель: KTL63/1000

Назначение и применение

Токарные станки с наклонной станиной KTL 63/1000 предназначены для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Высокоточные токарные обрабатывающие центры серии KТL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении.

Конструктивные особенности

  • Цельнолитая чугунная станина
  • Главный двигатель и приводы подач по осям X/Z производства FANUC (Япония)

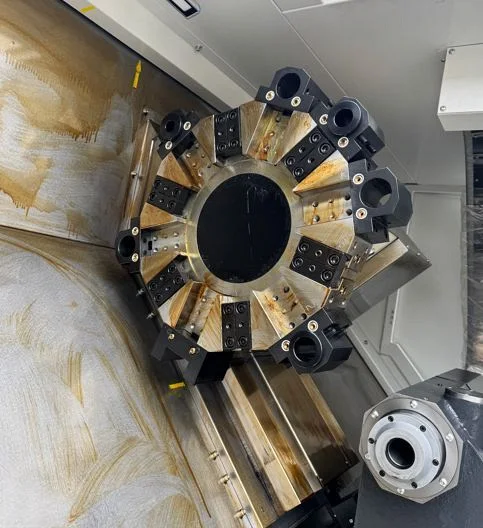

  • Револьверная головка
  • Направляющие скольжения
  • Гидравлический 3-х кулачковый патрон
  • Задняя бабка с гидравлической пинолью

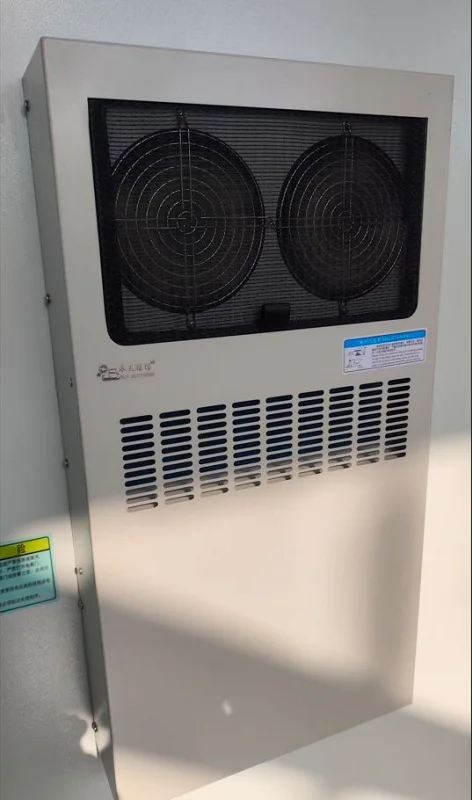

  • Теплообменник электрошкафа
  • Автоматическая система смазки

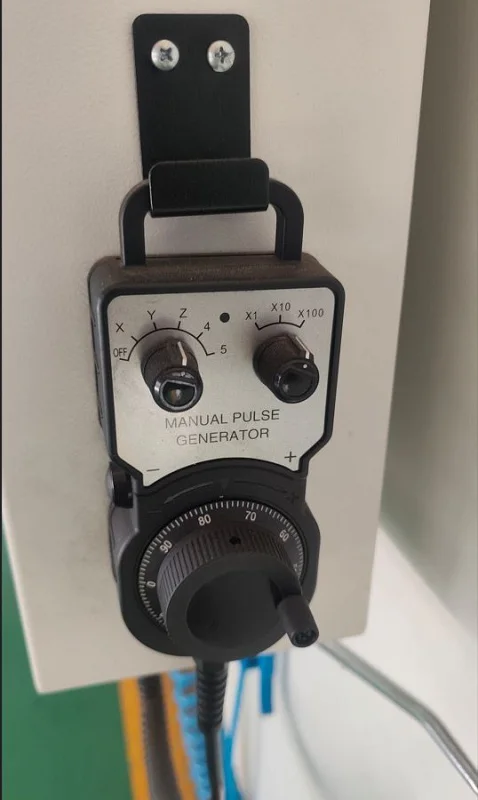

  • Маховик перемещений по осям (MPG)
  • СЕ стандарт электрошкафа
  • Система ЧПУ
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Скольжения

Макс. диаметр вращения, мм

700

Угол наклона станины, °

45

Повторяемость
Повторяемость, мм

0.005 / 0.007

Инструментальная система
Мощность приводного инструмента, кВт

нет

Размер державки инструмента, мм

32 x 32

Количество инструментов, шт.

12

Размеры державки расточного резца, мм

50

Двигатели
Двигатель по оси Z, кВт

2,5

Мощность привода по оси X, кВт

1,4

Точность позиционирования
Точность позиционирования, мм

0.010 / 0.012

Шпиндель
Частота вращения шпинделя, об/мин.

3000

Диаметр патрона, дюймов

12

Максимальный диаметр обработки прутка, мм

88

Мощность главного шпинделя, кВт

15 / 18,5

Обработка детали
Максимальный диаметр точения, мм

490

Задняя бабка
Конус

А2-8

Ход пиноли задней бабки, мм

100

Ход задней бабки, мм

850

Приводной инструмент
Приводной инструмент

нет

Крутящий момент приводного инструмента, Нм

нет

Перемещения и направляющие
По оси X, мм

335

По оси Z, мм

1070

Наличие оси Y

нет

По оси Y, мм

–

Больше характеристик
Макс. длина точения, мм

1000

Диаметр отверстия шпинделя, мм

105

Скорость быстрых перемещений по оси X, мм/мин

2.0E+4

Скорость быстрых перемещений по оси Z, мм/мин

2.0E+4

Конус пиноли задней бабки

МТ5

Наружный диаметр пиноли задней бабки, мм

130

Крутящий момент на шпинделе, Нм

259

Вес

7500 кг

Габариты

6000 × 2060 × 2080 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Система ЧПУ FANUC 0i-TF Plus (3), MPG пульт, русский язык
  • Шпиндель А2-8, отверстие 105 мм
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Мощность главного привода 15 / 18,5 кВт, FANUC
  • Двигатели перемещений по осям X / Z, FANUC
  • 3-кулачковый полый гидравлический патрон ø305 мм (12”), диаметр обрабатываемого прутка ø88 мм
  • Комплект мягких кулачков
  • Комплект каленых кулачков
  • 12-ти позиционная револьверная головка 32 х 32 мм
  • Блок стационарный для наружных державок – 9 шт
  • Блок стационарный для торцевого инструмента – 1 шт
  • Блок стационарный для расточного инструмента – 3 шт ø50
  • Комплект переходных втулок ø10 – 1шт., ø32 – 1 шт., ø 25 – 1 шт
  • Система подачи СОЖ через револьвер
  • Гидравлическая задняя бабка
  • Гидростанция
  • Вращающийся задний центр
  • Теплообменник электрошкафа
  • Транспортер удаления стружки с тележкой
  • Магнитный выключатель открытия двери
  • Основные компоненты электрошкафа Siemens/LG/ Schneider
  • LED освещение рабочей зоны
  • Трехцветная сигнальная лампа
  • Трансформатор 380В, 50ГЦ
  • Кабинетная защита зоны резания
  • Автоматическая система смазки
  • Комплект опор для монтажа станка
  • Руководство по эксплуатации на русском языке
