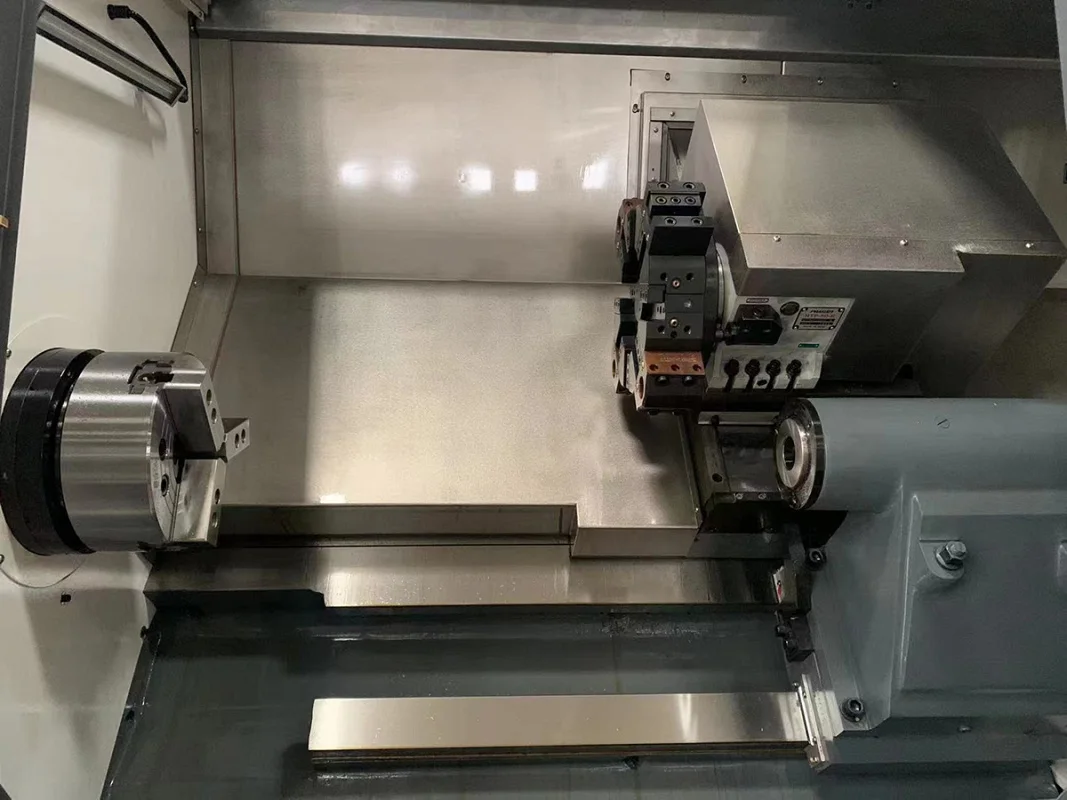

Токарный центр с наклонной станиной IRONMAC ITX-63/1000 — изображение 6
Токарный центр с наклонной станиной IRONMAC ITX-63/1000 — изображение 7

Токарный центр с наклонной станиной IRONMAC ITX-63/1000

Под заказ

    Токарный центр с наклонной станиной IRONMAC ITX-63/1000. Цена по запросу.

    Артикул: kami-7fecc270935a Категория: Бренд: IRONMAC Бренд:

    Токарный центр с наклонной станиной IRONMAC ITX-63/1000. Цена по запросу.

    Модель: ITX-63/1000

    Назначение и применение

    Токарные станки с наклонной станиной серии ITX 63/1000 предназначены для комплексной обработки сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

    Токарные станки с наклонной станиной серии ITX 63/1000 применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а также цветных металлов и сплавов.

    Токарная обработка выполняется за счет сочетания двух основных движений – вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

    На токарном станке возможно выполнение таких операций как:

    Обработка наружных, внутренних цилиндрических и конических поверхностей; Сверление, зенкерование, развёртывание отверстий; Вытачивание на поверхности канавок разной конфигурации; Нарезание наружной и внутренней резьбы.

    Конструктивные особенности

    • Система ЧПУ
    • Шпиндель
    • Станина
    • Револьверная голова
    • Инструментальные блоки
    • Роликовые направляющие
    • Токарный патрон
    • Перемещение задней бабки
    • Задняя бабка
    • Автоматическая система смазки
    • Подготовка для пруткоподатчика
    • Конвейер для удаления стружки
    • Система измерения инструмента
    • Гидравлическая станция
    • Маслоотделитель (сепаратор СОЖ)
    Основные характеристики
    Тип направляющих

    Качения

    Макс. диаметр вращения, мм

    650

    Скорость вращения приводного инструмента, об/мин

    нет

    Угол наклона станины, °

    45

    Повторяемость
    Повторяемость, мм

    0,003

    Инструментальная система
    Мощность приводного инструмента, кВт

    нет

    Размер державки инструмента, мм

    25 x 25

    Количество инструментов, шт.

    12

    Размеры державки расточного резца, мм

    25

    Двигатели
    Двигатель по оси Z, кВт

    3,1

    Мощность привода по оси X, кВт

    3,1

    Мощность привода по оси Y, кВт

    3,1

    Шпиндель
    Частота вращения шпинделя, об/мин.

    2600

    Диаметр патрона, дюймов

    12

    Максимальный диаметр обработки прутка, мм

    72

    Мощность главного шпинделя, кВт

    15 / 18,5

    Обработка детали
    Максимальный диаметр точения, мм

    400

    Задняя бабка
    Конус

    А2-8

    Ход пиноли задней бабки, мм

    80

    Ход задней бабки, мм

    1120

    Приводной инструмент
    Приводной инструмент

    нет

    Крутящий момент приводного инструмента, Нм

    нет

    Перемещения и направляющие
    По оси X, мм

    350

    По оси Z, мм

    1120

    Наличие оси Y

    нет

    Больше характеристик
    Макс. длина точения, мм

    1000

    Диаметр отверстия шпинделя, мм

    87

    Скорость быстрых перемещений по оси X, мм/мин

    1.2E+4

    Скорость быстрых перемещений по оси Z, мм/мин

    1.6E+4

    Тип крепления приводных блоков

    BMT 45

    Конус пиноли задней бабки

    МТ5

    Наружный диаметр пиноли задней бабки, мм

    100

    Крутящий момент на шпинделе, Нм

    140

    Вес

    6200 кг

    Габариты

    3170 × 1180 × 1700 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

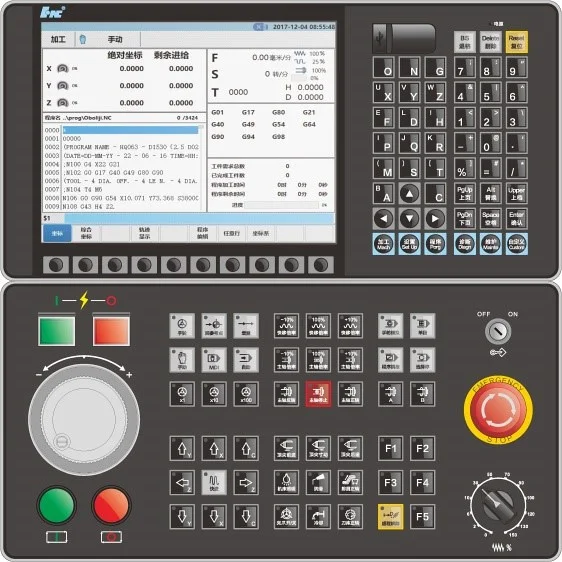

    • Система ЧПУ HNC808DiT, LCD монитор 10,4”
    • Автоматическая система измерения инструмента RENISHAW HPMA
    • Направляющие роликовые HIWIN, Тайвань
    • Гидравлический 3-х кулачковый патрон – 12" (300 мм)
    • Шпиндель с ременной передачей – 2600 об/мин, мощность 15 / 18,5 кВт
    • Гидравлическая револьверная головка на 12 позиций Sanhe, Китай
    • Задняя бабка
    • Гидравлическая пиноль задней бабки
    • Электрический шкаф с теплообменником
    • Гидравлическая станция
    • Пистолет подачи воздуха
    • Пистолет подачи СОЖ
    • Конвейер для стружки + козина
    • Полностью закрытая зона обработки
    • Защита направляющих по осям X / Z и ШВП
    • Централизованная автоматическая система смазки
    • Рабочее освещение
    • Трехцветная сигнальная лампа
    • Педаль управления гидравлическим патроном
    • Интерфейс для подключения пруткоподатчика
    • Блок инструмента OD для наружной обработки 25 x 25, 1 шт.
    • Блок инструмента ID для расточного инструмента Ø 40, 3 шт.
    • Втулки переходные (10, 12, 16, 20, 25, 32)
    • Маслоотделитель
    • Вращающийся центр
    • 1 комплект калёных кулачков (для 3-х кулачкового патрона)
    • Регулировочные болты и опоры
    • Инструмент для обслуживания станка
    • Руководство по эксплуатации на станок (русский язык)

    Дополнительные опции (не входят в стандартную комплектацию)

    • Автоподатчик прутка DH-65/65L
    • Подача СОЖ под высоким давлением (20 бар)
    • Уловитель масляного тумана
