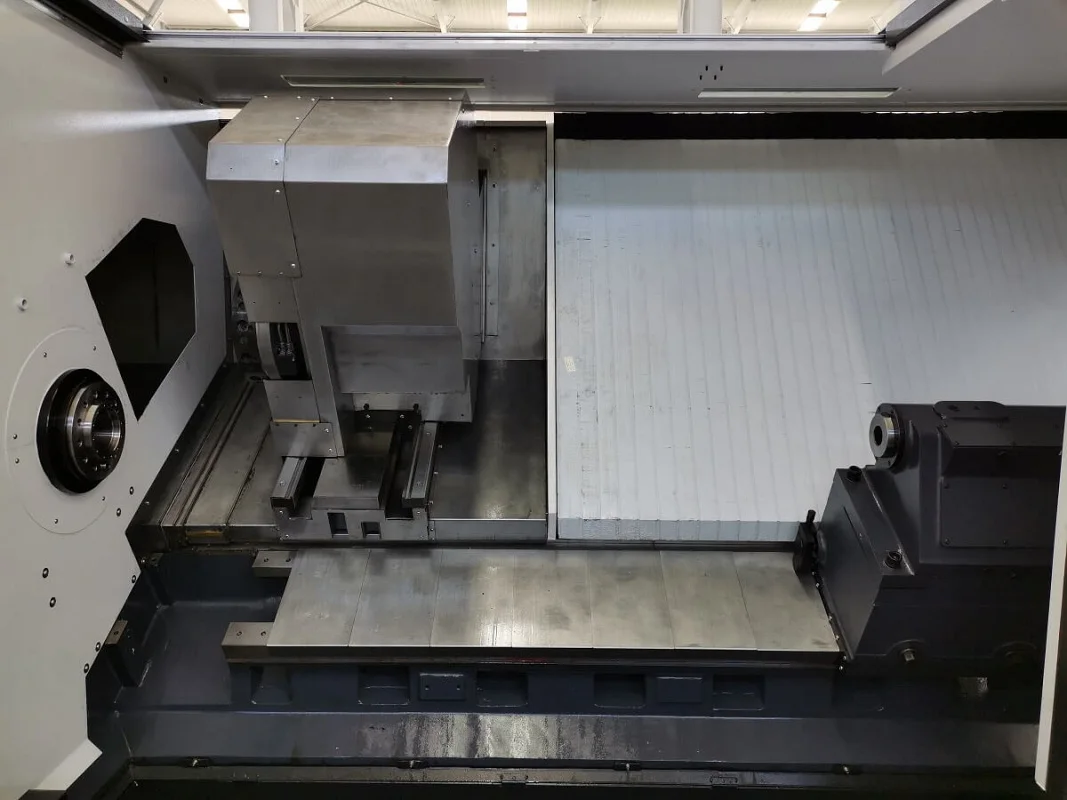

Токарные центры SPECTR TH-350 — изображение 4
Токарные центры SPECTR TH-350 — изображение 5
Токарные центры SPECTR TH-350 — изображение 6
Токарные центры SPECTR TH-350 — изображение 7
Токарные центры SPECTR TH-350 — изображение 8
Токарные центры SPECTR TH-350 — изображение 9
Токарные центры SPECTR TH-350 — изображение 10
Токарные центры SPECTR TH-350 — изображение 11
Токарные центры SPECTR TH-350 — изображение 12
Токарные центры SPECTR TH-350 — изображение 13

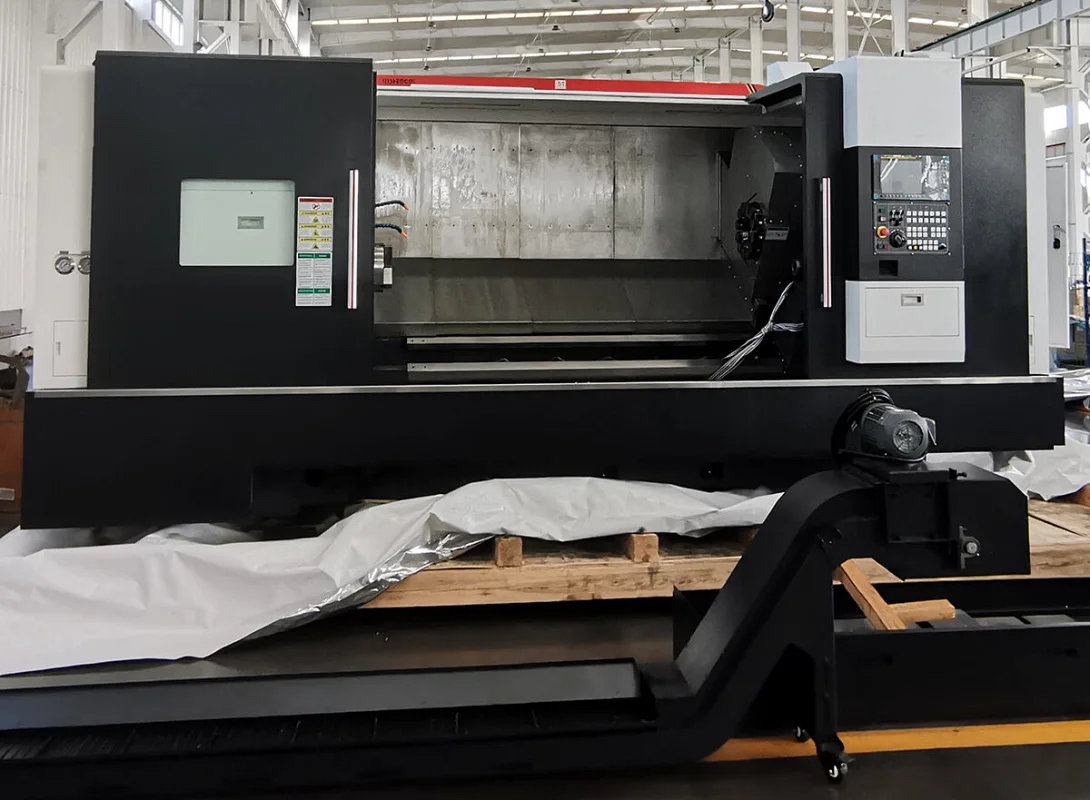

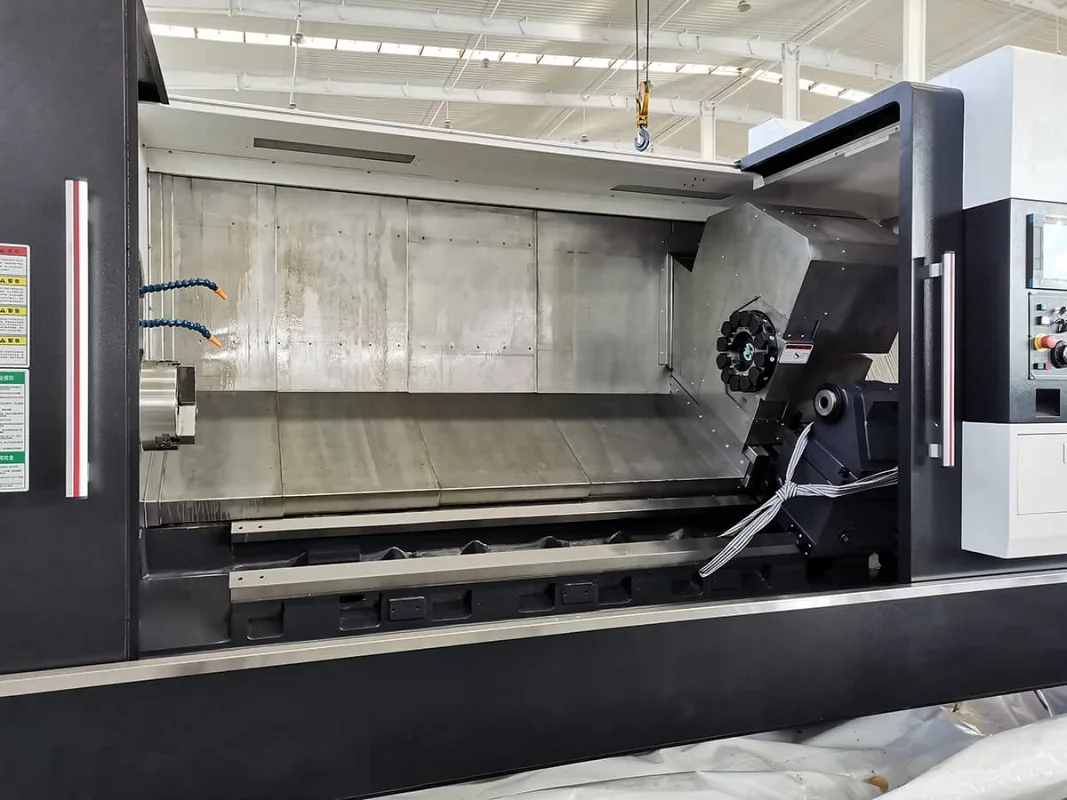

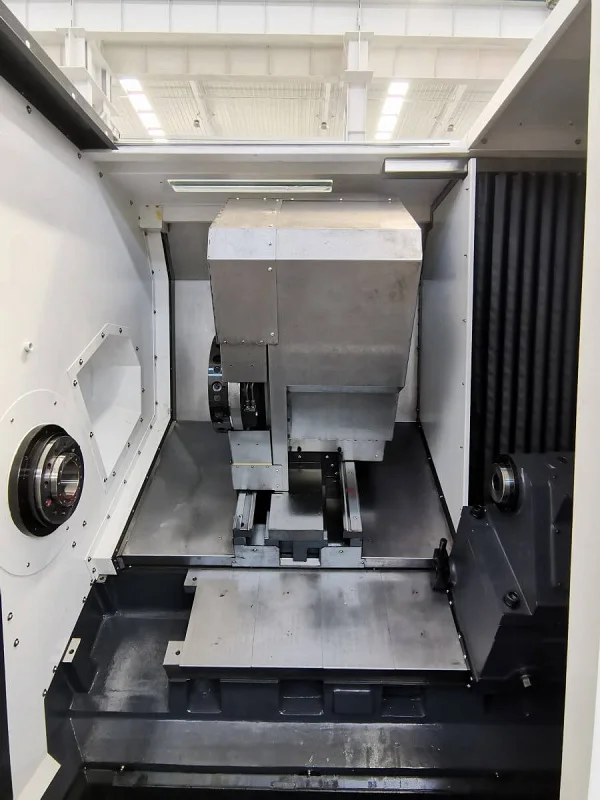

Токарные центры SPECTR TH-350

13 360 118 ₽

  • Система ЧПУ

    TH-350(B): Fanuc, TH-350(B)Y: Fanuc

  • Мощность приводного инструмента, кВт

    TH-350(B): -, TH-350(B)Y: 5,5 / 7,5

Токарные центры SPECTR TH-350. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Артикул: 441920 Категория: Бренд: SPECTR Бренд:

Токарные центры SPECTR TH-350. Характеристики зависят от модификации; параметры моделей приведены в характеристиках.

Модель: TH-350(B) / TH-350(B)Y

Назначение и применение

Токарные обрабатывающие центры SPECTR серии TH предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при тяжелых режимах резания.

Токарные обрабатывающие центры SPECTR серии TH применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.

Конструктивные особенности

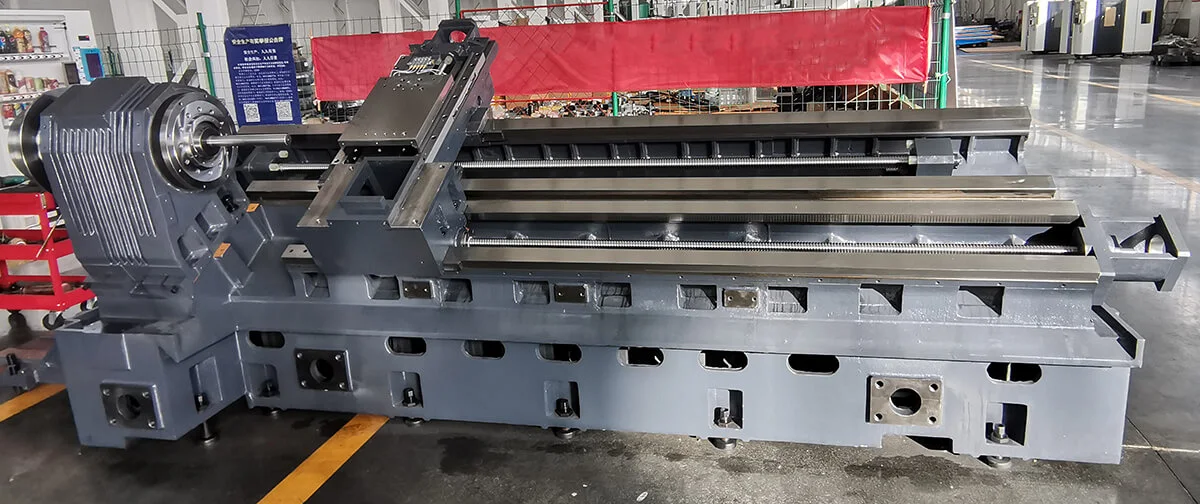

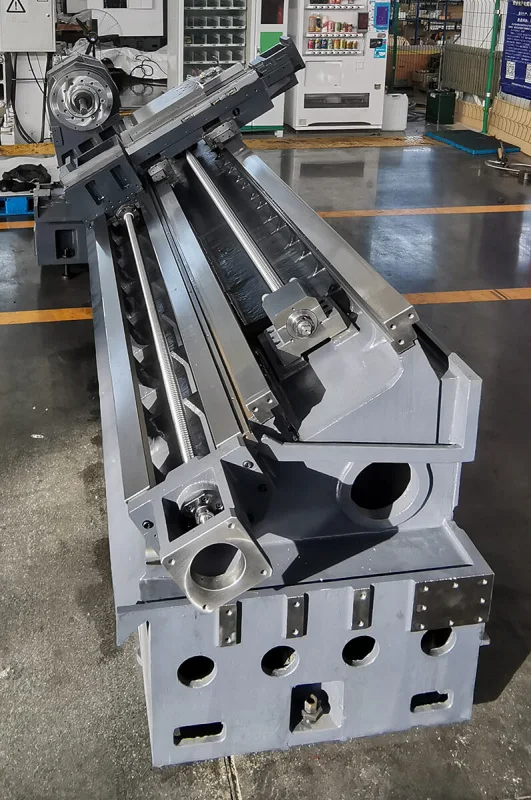

  • Сверхпрочная станина
  • Передняя бабка
  • Шпиндель

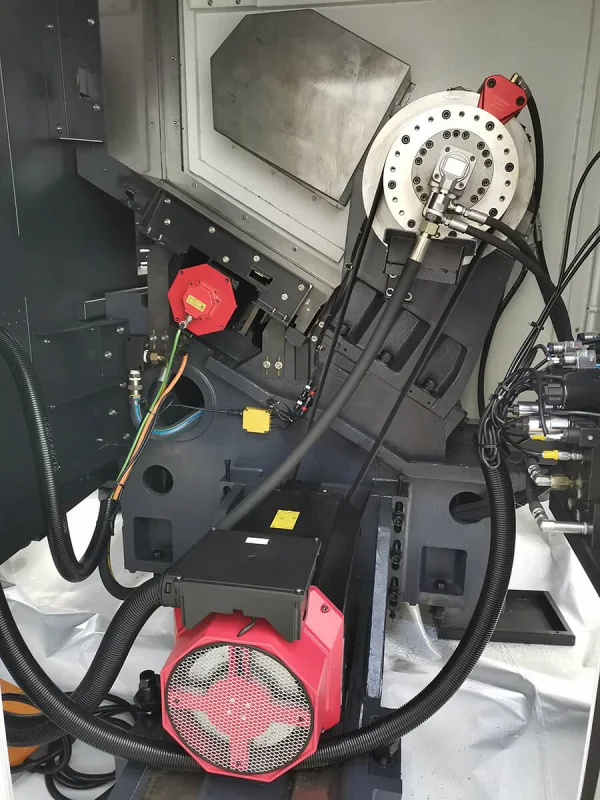

  • Револьверная головка

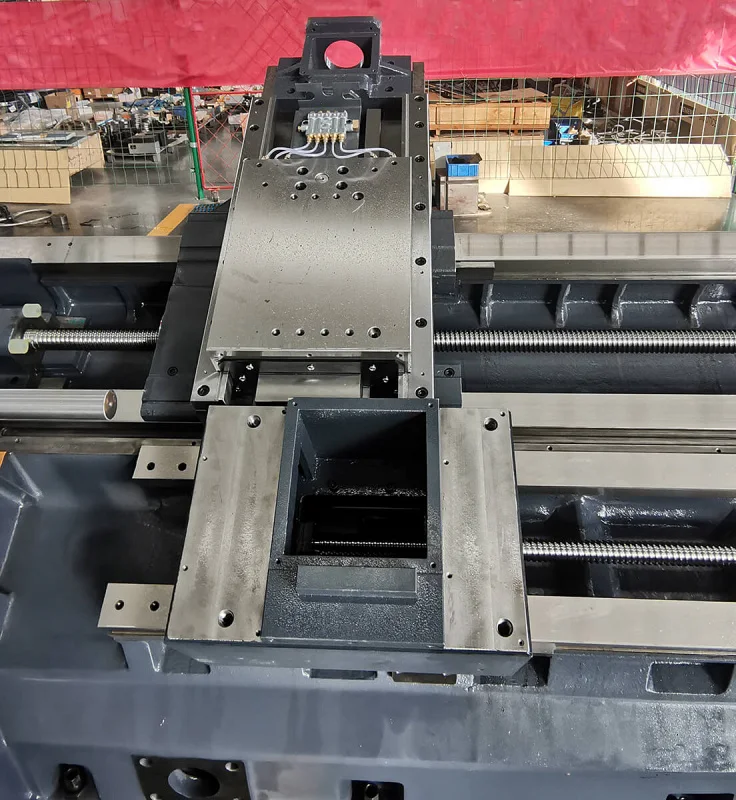

  • ШВП и направляющие по осям
  • Задняя бабка

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Цена для серии указана по странице поставщика. Стоимость выбранной модификации и комплектации требует уточнения.

Основные характеристики
Система ЧПУ

TH-350(B): Fanuc, TH-350(B)Y: Fanuc

Тип направляющих

TH-350(B): Скольжения, TH-350(B)Y: Скольжения

Макс. диаметр вращения, мм

TH-350(B): 640, TH-350(B)Y: 830

Скорость вращения приводного инструмента, об/мин

TH-350(B): -, TH-350(B)Y: 4000

Длина, мм

TH-350(B): 4810 / 5000 / 5800 / 6800, TH-350(B)Y: 5010 / 5200 / 6000 / 7000

Ширина, мм

TH-350(B): 2150, TH-350(B)Y: 2150

Высота, мм

TH-350(B): 2200, TH-350(B)Y: 2200

Вес, кг

TH-350(B): 7500 / 8000 / 8700 / 9900, TH-350(B)Y: 8500 / 8800 / 9500 / 10 700

Угол наклона станины, °

TH-350(B): 30, TH-350(B)Y: 30

Инструментальная система
Мощность приводного инструмента, кВт

TH-350(B): -, TH-350(B)Y: 5,5 / 7,5

Размер державки инструмента, мм

TH-350(B): 25, TH-350(B)Y: 25

Количество инструментов, шт.

TH-350(B): 12, TH-350(B)Y: 12

Максимальный диаметр расточного инструмента, мм

TH-350(B): 40, TH-350(B)Y: 40

Шпиндель
Частота вращения шпинделя, об/мин.

TH-350(B): 2500 (1800), TH-350(B)Y: 2500 (1800)

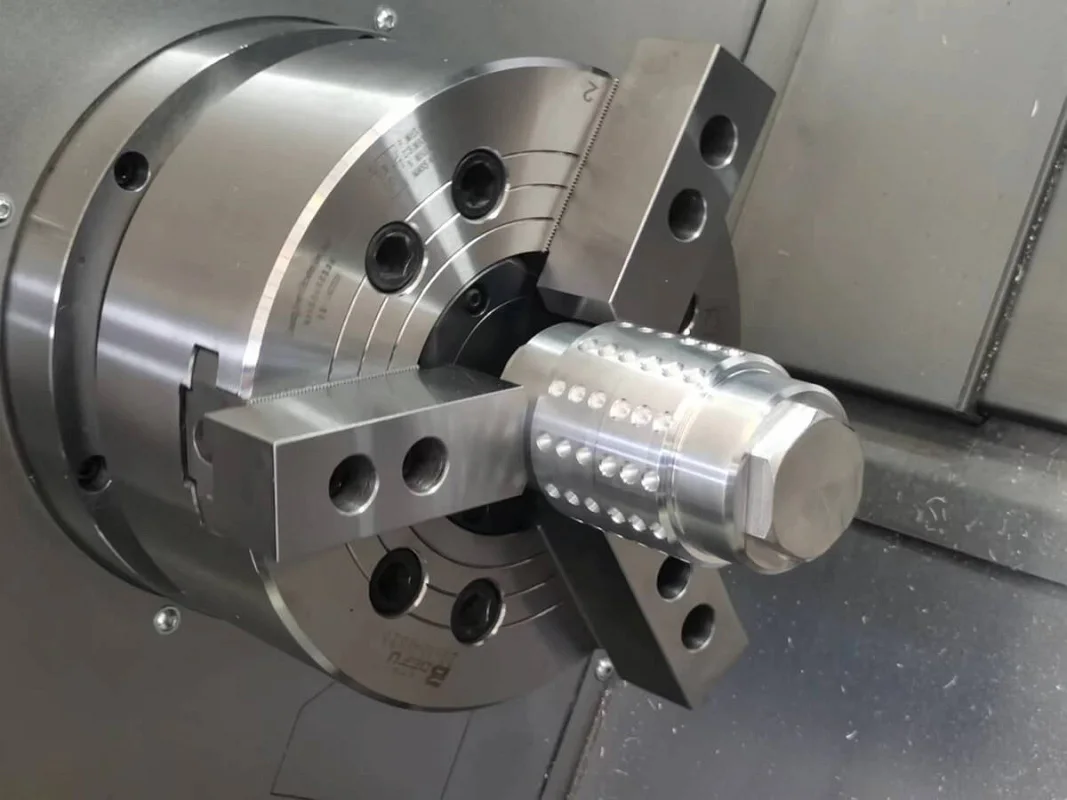

Диаметр патрона, дюймов

TH-350(B): 12 (15), TH-350(B)Y: 12 (15)

Максимальный диаметр обработки прутка, мм

TH-350(B): 74 (88), TH-350(B)Y: 74 (88)

Мощность главного шпинделя, кВт

TH-350(B): 22 / 26, TH-350(B)Y: 22 / 26

Наличие противошпинделя

TH-350(B): нет, TH-350(B)Y: нет

Обработка детали
Максимальный диаметр точения, мм

TH-350(B): 610, TH-350(B)Y: 600

Задняя бабка
Конус

TH-350(B): А2-8 (A2-11), TH-350(B)Y: А2-8 (A2-11)

Ход пиноли задней бабки, мм

TH-350(B): 80, TH-350(B)Y: 80

Приводной инструмент
Приводной инструмент

TH-350(B): нет, TH-350(B)Y: да

Перемещения и направляющие
По оси X, мм

TH-350(B): 330, TH-350(B)Y: 330

По оси Z, мм

TH-350(B): 1000 / 1580 / 2080 / 3080, TH-350(B)Y: 1020 / 1580 / 2080 / 3080

Наличие оси Y

TH-350(B): нет, TH-350(B)Y: да

По оси Y, мм

TH-350(B): -, TH-350(B)Y: 120 (±60)

Больше характеристик
Макс. длина точения, мм

TH-350(B): 960 / 1440 / 1940 / 2940, TH-350(B)Y: 880 / 1440 / 1940 / 2940

Макс. крутящий момент на шпинделе, Нм

TH-350(B): 715, TH-350(B)Y: 715

Конус пиноли задней бабки

TH-350(B): Mорзе 5, TH-350(B)Y: Mорзе 5

Наружный диаметр пиноли задней бабки, мм

TH-350(B): 100, TH-350(B)Y: 100

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Fanuc 0i-TF PLUS (пакет 1)
  • Автоматическая система смазки
  • Гидравлическая система
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер и насос охлаждающей жидкости с баком
  • Строгий контроль качества

Дополнительные опции (не входят в стандартную комплектацию)

  • Контршпиндель
  • Система ЧПУ SIEMENS SINUMERIK
  • Система измерения инструмента Renishaw
  • Программируемая задняя бабка с отдельным сервоприводом
  • Уловитель масляного тумана
  • Автоматические люнеты
