Токарно-фрезерный обрабатывающий центр SPECTR ULTRATURN UT-700S с противошпинделем и осью B

Под заказ

  • Система ЧПУ

    Siemens

  • Мощность приводного инструмента, кВт

    8,8

Токарно-фрезерный обрабатывающий центр SPECTR ULTRATURN UT-700S с противошпинделем и осью B. Цена по запросу.

Артикул: kami-14f0bbe08e35 Категория: Бренд: SPECTR Бренд:

Токарно-фрезерный обрабатывающий центр SPECTR ULTRATURN UT-700S с противошпинделем и осью B. Цена по запросу.

Модель: UT-700S

Назначение и применение

Многоцелевые станки, сочетающие в себе функции токарного станка с ЧПУ и обрабатывающего центра.

Возможность применения всех видов операций за один установ – токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного ко второму шпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности.

Токарно-фрезерные центры применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.

Конструктивные особенности

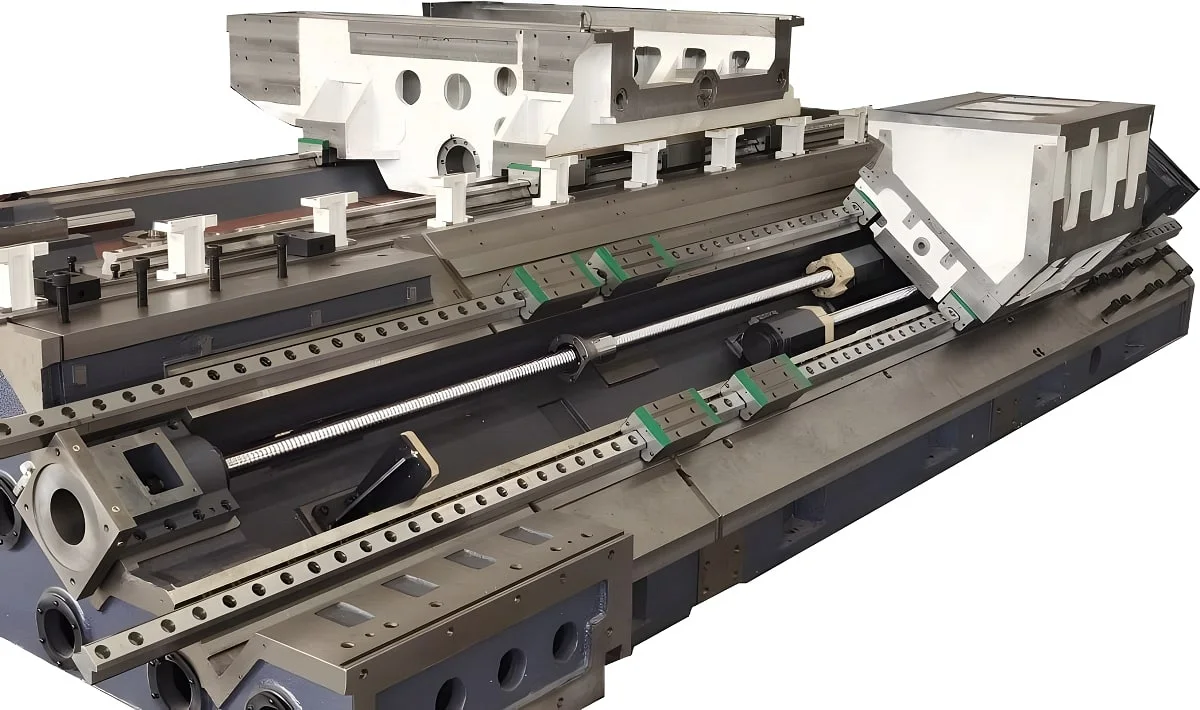

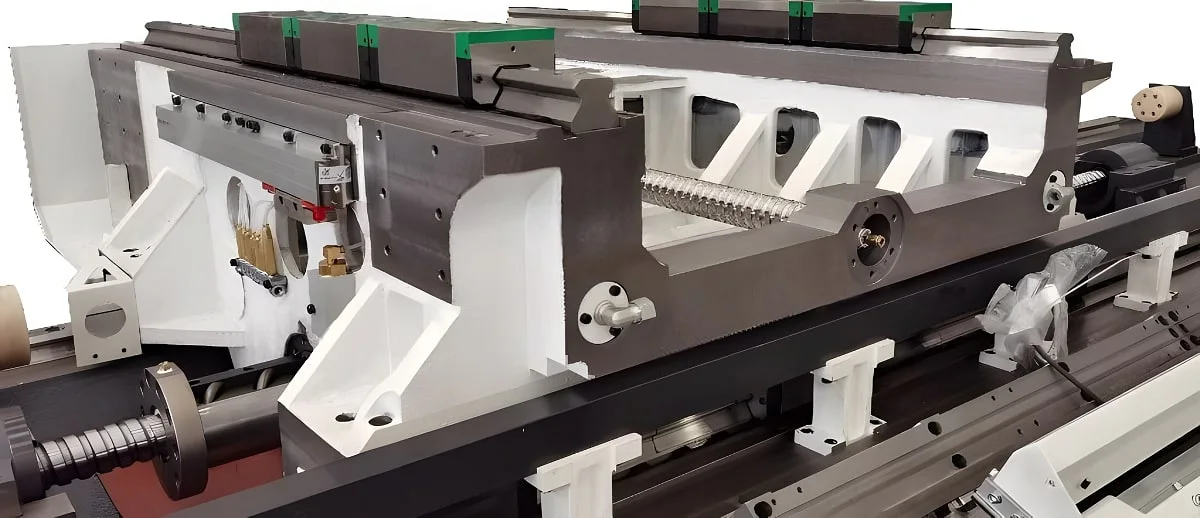

  • Сверхпрочная станина
  • Корпус бабки
  • Фрезерный шпиндель
  • Инструментальный магазин
  • ШВП и направляющие по осям
  • Задняя бабка (для комплектаций без контршпинделя)

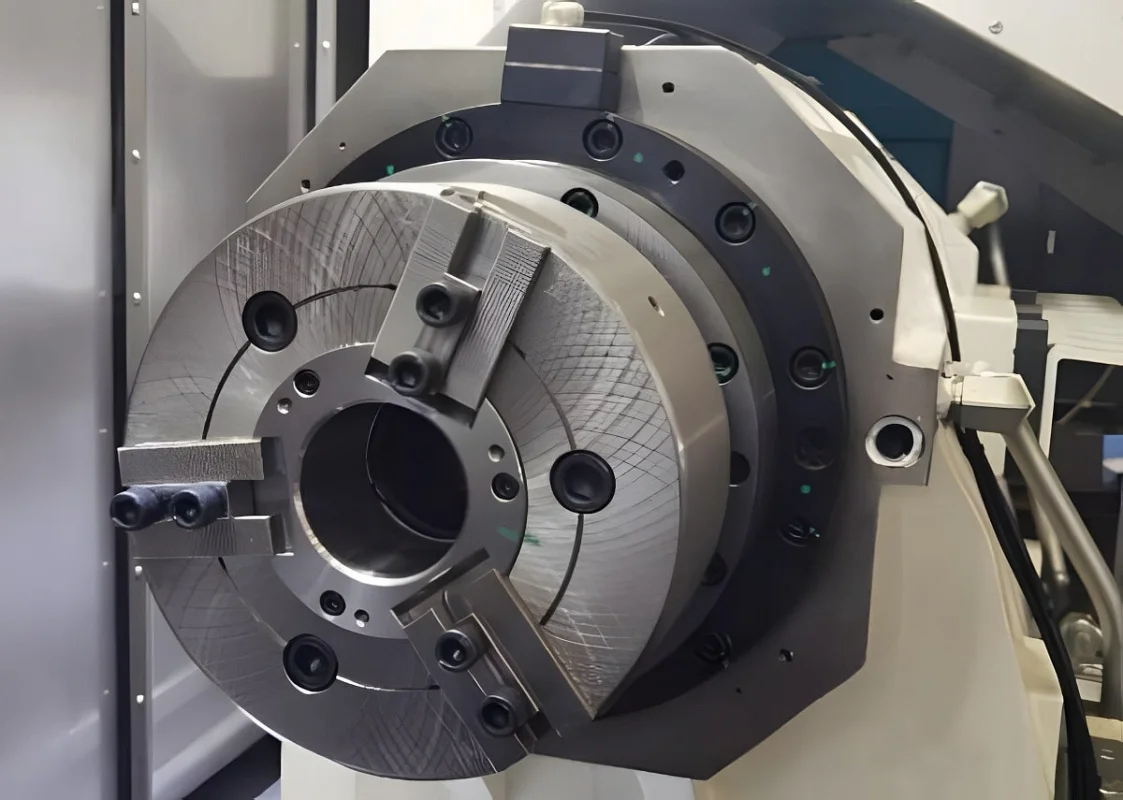

  • Контршпиндель
Основные характеристики
Система ЧПУ

Siemens

Тип направляющих

Качения

Макс. диаметр вращения, мм

700

Скорость вращения приводного инструмента, об/мин

4000

Длина, мм

6355 / 6855 / 8650 / 11050

Вес, кг

39 000 / 40 000 / 43 000 / 48 000

Угол наклона станины, °

30

Инструментальная система
Мощность приводного инструмента, кВт

8,8

Тип крепления инструментальных блоков

ВМТ55

Шпиндель
Частота вращения шпинделя, об/мин.

12 000, 3500

Мощность шпинделя, кВт

25 / 30, 48 / 52

Диаметр патрона, дюймов

10, 12

Максимальный диаметр обработки прутка, мм

102, 90

Наличие противошпинделя

есть

Мощность противошпинделя, кВт

22 / 28

Частота вращения противошпинделя, об/мин

4000

Конус противошпинделя

А2-8

Максимальный крутящий момент противошпинделя, Нм

300 / 384 / 500

Обработка детали
Максимальный диаметр точения, мм

700

Задняя бабка
Конус

HSK63T, А2-11

Приводной инструмент
Приводной инструмент

есть

Инструментальный резцедержатель

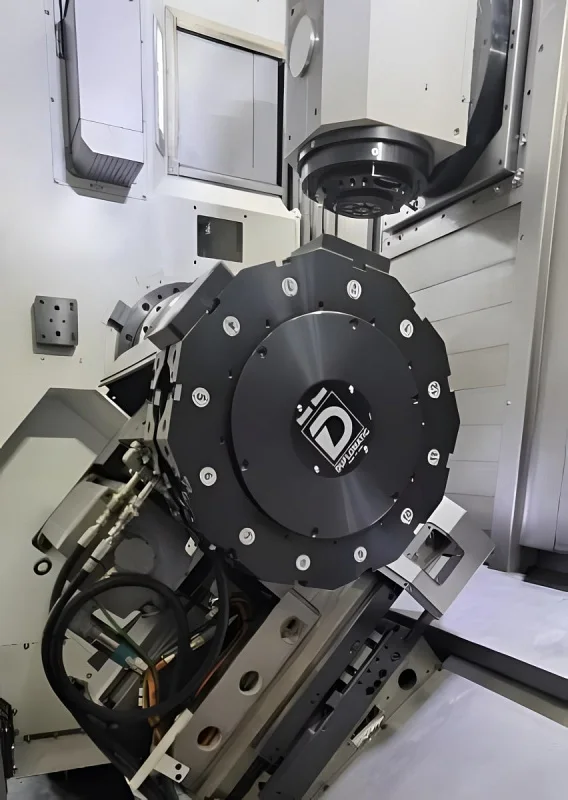

Тип револьверной головки

12

Перемещения и направляющие
По оси X, мм

840

По оси Z, мм

1200 / 1700 / 3400 / 5400

Наличие оси Y

есть

По оси Y, мм

60

По оси W, мм

1100 / 1600 / 3100 / 4500

Больше характеристик
Макс. длина точения, мм

1000 / 1500 / 3000 / 5000

Диаметр отверстия шпинделя, мм

65

Макс. крутящий момент на шпинделе, Нм

585 / 795 / 930, 83 / 100

Габариты

6230 × 3050 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ Siemens SINUMERIK 840D с расширенными функциями
  • Автоматическая система смазки
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер
  • Строгий контроль качества

Дополнительные опции (не входят в стандартную комплектацию)

  • Магазин для инструментов с большим вылетом
  • Револьверная головка Duplomatic, Италия
  • Оптические линейки по осям X / Y / Z Heidenhain, Германия
  • Гидравлический поддерживающий люнет SMW-Autoblock, Германия
  • Система измерения инструмента BLUM, Германия
  • Система измерения детали BLUM, Германия
  • Уловитель масляного тумана
