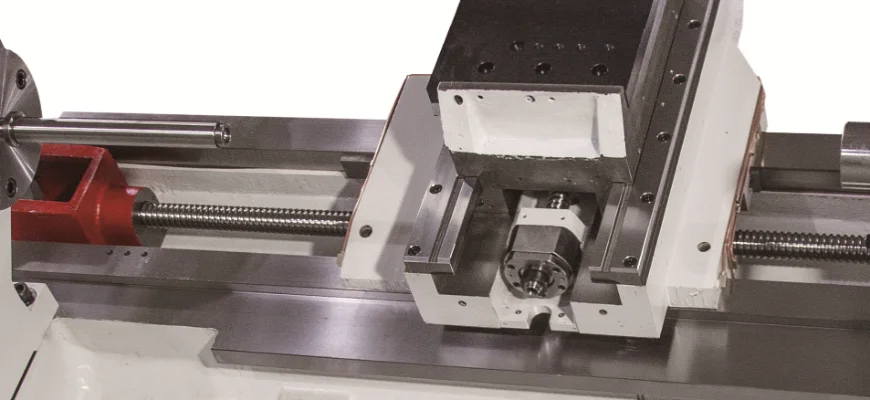

Токарные центры SPECTR TH-2500 — изображение 3
Токарные центры SPECTR TH-2500 — изображение 4
Токарные центры SPECTR TH-2500 — изображение 5
Токарные центры SPECTR TH-2500 — изображение 6
Токарные центры SPECTR TH-2500 — изображение 7
Токарные центры SPECTR TH-2500 — изображение 8
Токарные центры SPECTR TH-2500 — изображение 9
Токарные центры SPECTR TH-2500 — изображение 10
Токарные центры SPECTR TH-2500 — изображение 11
Токарные центры SPECTR TH-2500 — изображение 12
Токарные центры SPECTR TH-2500 — изображение 13
Токарные центры SPECTR TH-2500 — изображение 14
Токарные центры SPECTR TH-2500 — изображение 15

Токарные центры SPECTR TH-2500

Под заказ

  • Система ЧПУ

    TH2500 / 1000(B): Fanuc, TH2500 / 1500(B): Fanuc, TH2500 / 2000(B): Fanuc, TH2500 / 750(B): Fanuc

  • Мощность приводного инструмента, кВт

    TH2500 / 1000(B): 2,7, TH2500 / 1500(B): 2,7, TH2500 / 2000(B): 2,7, TH2500 / 750(B): 2,7

Токарные центры SPECTR TH-2500. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-79322d560b03 Категория: Бренд: SPECTR Бренд:

Токарные центры SPECTR TH-2500. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: TH2500 / 750(B) / TH2500 / 1000(B) / TH2500 / 1500(B) / TH2500 / 2000(B)

Назначение и применение

Токарные обрабатывающие центры SPECTR серии TH предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при тяжелых режимах резания.

Токарные обрабатывающие центры SPECTR серии TH применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.

Конструктивные особенности

  • Цельнолитая станина
  • Ручное шабрение
  • Ось Z
  • Главный шпиндель – мощностью 15 / 18,5 кВт (2800 об/мин)
  • Привод
  • Сервоприводная револьверная головка SAUTER
  • ШВП
  • Программируемая задняя бабка с гидравлической пинолью

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Система ЧПУ

TH2500 / 1000(B): Fanuc, TH2500 / 1500(B): Fanuc, TH2500 / 2000(B): Fanuc, TH2500 / 750(B): Fanuc

Тип направляющих

TH2500 / 1000(B): Скольжения, TH2500 / 1500(B): Скольжения, TH2500 / 2000(B): Скольжения, TH2500 / 750(B): Скольжения

Макс. диаметр вращения, мм

TH2500 / 1000(B): 730, TH2500 / 1500(B): 730, TH2500 / 2000(B): 730, TH2500 / 750(B): 730

Скорость вращения приводного инструмента, об/мин

TH2500 / 1000(B): 4000, TH2500 / 1500(B): 4000, TH2500 / 2000(B): 4000, TH2500 / 750(B): 4000

Длина, мм

TH2500 / 1000(B): 3420, TH2500 / 1500(B): 3920, TH2500 / 2000(B): 4420, TH2500 / 750(B): 2920

Ширина, мм

TH2500 / 1000(B): 2080, TH2500 / 1500(B): 2080, TH2500 / 2000(B): 2080, TH2500 / 750(B): 2080

Высота, мм

TH2500 / 1000(B): 2300, TH2500 / 1500(B): 2000, TH2500 / 2000(B): 2000, TH2500 / 750(B): 2000

Вес, кг

TH2500 / 1000(B): 6800, TH2500 / 1500(B): 7500, TH2500 / 2000(B): 8200, TH2500 / 750(B): 5600

Угол наклона станины, °

TH2500 / 1000(B): 30, TH2500 / 1500(B): 30, TH2500 / 2000(B): 30, TH2500 / 750(B): 30

Инструментальная система
Мощность приводного инструмента, кВт

TH2500 / 1000(B): 2,7, TH2500 / 1500(B): 2,7, TH2500 / 2000(B): 2,7, TH2500 / 750(B): 2,7

Размер державки инструмента, мм

TH2500 / 1000(B): 32 х 32, TH2500 / 1500(B): 32 х 32, TH2500 / 2000(B): 32 х 32, TH2500 / 750(B): 32 х 32

Количество инструментов, шт.

TH2500 / 1000(B): 12, TH2500 / 1500(B): 12, TH2500 / 2000(B): 12, TH2500 / 750(B): 12

Максимальный диаметр расточного инструмента, мм

TH2500 / 1000(B): 50, TH2500 / 1500(B): 50, TH2500 / 2000(B): 50, TH2500 / 750(B): 50

Точность позиционирования
Точность позиционирования, мм

TH2500 / 1000(B): 0,008, TH2500 / 1500(B): 0,008, TH2500 / 2000(B): 0,008, TH2500 / 750(B): 0,008

Шпиндель
Частота вращения шпинделя, об/мин.

TH2500 / 1000(B): 2800, TH2500 / 1500(B): 2800, TH2500 / 2000(B): 2800, TH2500 / 750(B): 2800

Диаметр патрона, дюймов

TH2500 / 1000(B): 10 (12), TH2500 / 1500(B): 10 (12), TH2500 / 2000(B): 10 (12), TH2500 / 750(B): 10 (12)

Максимальный диаметр обработки прутка, мм

TH2500 / 1000(B): 75, TH2500 / 1000(B): 87, TH2500 / 1500(B): 75, TH2500 / 1500(B): 87, TH2500 / 2000(B): 75, TH2500 / 2000(B): 87, TH2500 / 750(B): 75, TH2500 / 750(B): 87

Мощность главного шпинделя, кВт

TH2500 / 1000(B): 15 / 18,5, TH2500 / 1500(B): 15 / 18,5, TH2500 / 2000(B): 15 / 18,5, TH2500 / 750(B): 15 / 18,5

Наличие противошпинделя

TH2500 / 1000(B): нет, TH2500 / 1500(B): нет, TH2500 / 2000(B): нет, TH2500 / 750(B): нет

Обработка детали
Максимальный диаметр точения, мм

TH2500 / 1000(B): 630, TH2500 / 1500(B): 630, TH2500 / 2000(B): 630, TH2500 / 750(B): 630

Задняя бабка
Конус

TH2500 / 1000(B): А2-8, TH2500 / 1500(B): А2-8, TH2500 / 2000(B): А2-8, TH2500 / 750(B): А2-8

Ход пиноли задней бабки, мм

TH2500 / 1000(B): 80, TH2500 / 1500(B): 80, TH2500 / 2000(B): 80, TH2500 / 750(B): 80

Приводной инструмент
Приводной инструмент

TH2500 / 1000(B): да, TH2500 / 1500(B): да, TH2500 / 2000(B): да, TH2500 / 750(B): да

Перемещения и направляющие
По оси X, мм

TH2500 / 1000(B): 325, TH2500 / 1500(B): 325, TH2500 / 2000(B): 325, TH2500 / 750(B): 325

По оси Z, мм

TH2500 / 1000(B): 1100, TH2500 / 1500(B): 1620, TH2500 / 2000(B): 2220, TH2500 / 750(B): 760

Наличие оси Y

TH2500 / 1000(B): нет, TH2500 / 1500(B): нет, TH2500 / 2000(B): нет, TH2500 / 750(B): нет

Больше характеристик
Макс. длина точения, мм

TH2500 / 1000(B): 960, TH2500 / 1500(B): 1580, TH2500 / 2000(B): 2180, TH2500 / 750(B): 740

Макс. крутящий момент на шпинделе, Нм

TH2500 / 1000(B): 389, TH2500 / 1500(B): 389, TH2500 / 2000(B): 389, TH2500 / 750(B): 389

Конус пиноли задней бабки

TH2500 / 1000(B): MT5, TH2500 / 1500(B): MT5, TH2500 / 2000(B): MT5, TH2500 / 750(B): MT5

Наружный диаметр пиноли задней бабки, мм

TH2500 / 1000(B): 100, TH2500 / 1500(B): 100, TH2500 / 2000(B): 100, TH2500 / 750(B): 100

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Система ЧПУ FANUC 0i-TF Plus
  • Система подачи СОЖ
  • Надёжные электрические компоненты
  • Автоматическая система смазки
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер

Дополнительные опции (не входят в стандартную комплектацию)

  • Уловитель готовых деталей
  • Конвейер деталей
  • Система измерения инструмента
  • Уловитель масляного тумана
  • Программируемая задняя бабка с сервоприводом
  • Автоматические люнеты
  • Ручные люнеты
