Токарно-фрезерный обрабатывающий центр IRONMAC ITX-510SY.

Артикул: kami-03f639b33ca4 Категория: Бренд: IRONMAC Бренд:

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-510SY.

Модель: ITX-510SY

Назначение и применение

Токарно-фрезерные обрабатывающие центры серии ITX предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяющий снизить "человеческий фактор", сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью.

Синхронизация осей C1 и C2 обеспечивает максимальную гибкость обработки для разных типов заготовок.

Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

Конструктивные особенности

  • Система ЧПУ
  • Станина
  • Шпиндель
  • Противошпиндель

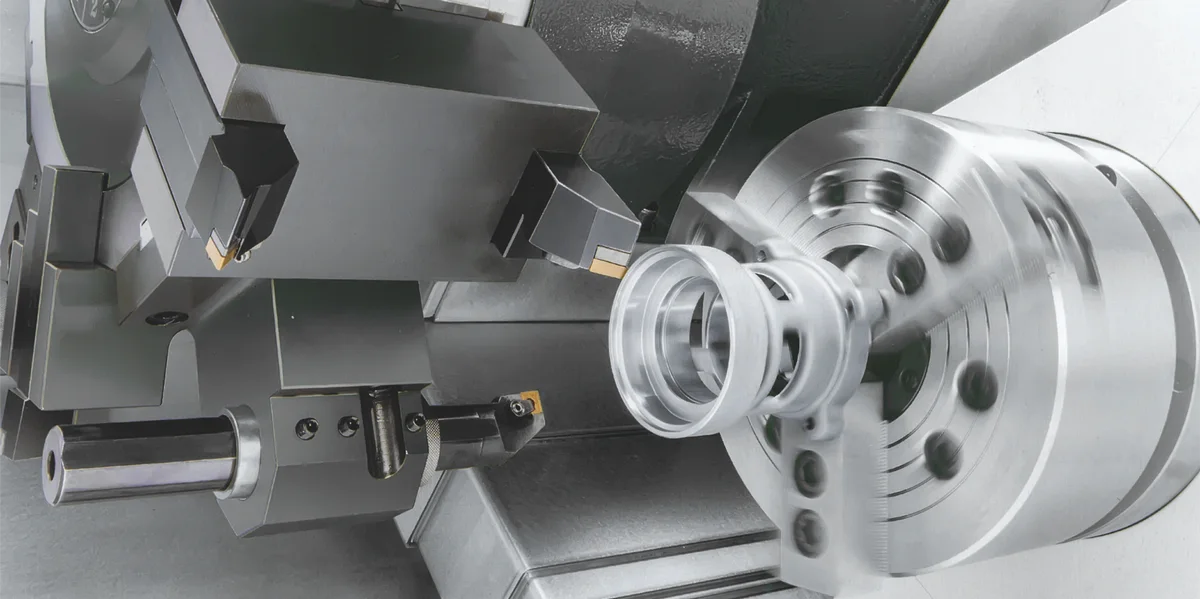

  • Револьверная головка с приводным инструментом (BMT55)
  • Инструментальные блоки (BMT55)
  • Токарный патрон
  • Автоматическая система смазки
  • Конвейер удаления стружки
  • Гидростанция
Основные характеристики
Система ЧПУ

Syntec / Fanuc / Siemens

Тип направляющих

Качения

Макс. диаметр вращения, мм

500

Объем бака гидравлики, л

58

Объем бака, л

180

Объем бака СОЖ, л

150

Скорость вращения приводного инструмента, об/мин

4000

Угол наклона станины, °

30

Инструментальная система
Мощность приводного инструмента, кВт

4

Размер державки инструмента, мм

25

Количество инструментов, шт.

12

Максимальный диаметр расточного инструмента, мм

40

Тип крепления инструментальных блоков

BMT55

Двигатели
Двигатель по оси Z, кВт

3,1

Мощность привода по оси X, кВт

3,1

Мощность привода по оси Y, кВт

3,1

Шпиндель
Частота вращения шпинделя, об/мин.

4500

Мощность шпинделя, кВт

17

Диаметр патрона, дюймов

6, 8

Максимальный диаметр обработки прутка, мм

69

Наличие противошпинделя

есть

Частота вращения противошпинделя, об/мин

4500

Диаметр отверстия противошпинделя, мм

56

Конус противошпинделя

A2-5

Обработка детали
Максимальный диаметр точения, мм

450

Точности
Погрешность позиционирования vdi 3441 по осям X/Y/Z, мм

0,003

Задняя бабка
Конус

A2-6

Ход пиноли задней бабки, мм

100

Ход задней бабки, мм

100

Приводной инструмент
Приводной инструмент

нет

Инструментальный резцедержатель
Тип револьверной головки

BMT55

Количество позиций в револьверной голове, шт.

12

Перемещения и направляющие
По оси X, мм

600

По оси Z, мм

500

Наличие оси Y

есть

По оси Y, мм

±70

Больше характеристик
Макс. длина точения, мм

500

Диаметр отверстия шпинделя, мм

65

Макс. крутящий момент на шпинделе, Нм

270

Конус пиноли задней бабки

MT5

Наружный диаметр пиноли задней бабки, мм

100

Время индексации, с

0,37

Скорость быстрых перемещений по оси X, мм/мин

2.0E+4

Скорость быстрых перемещений по оси Z, мм/мин

2.0E+4

Вес

5600 кг

Габариты

3500 × 2300 × 2300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

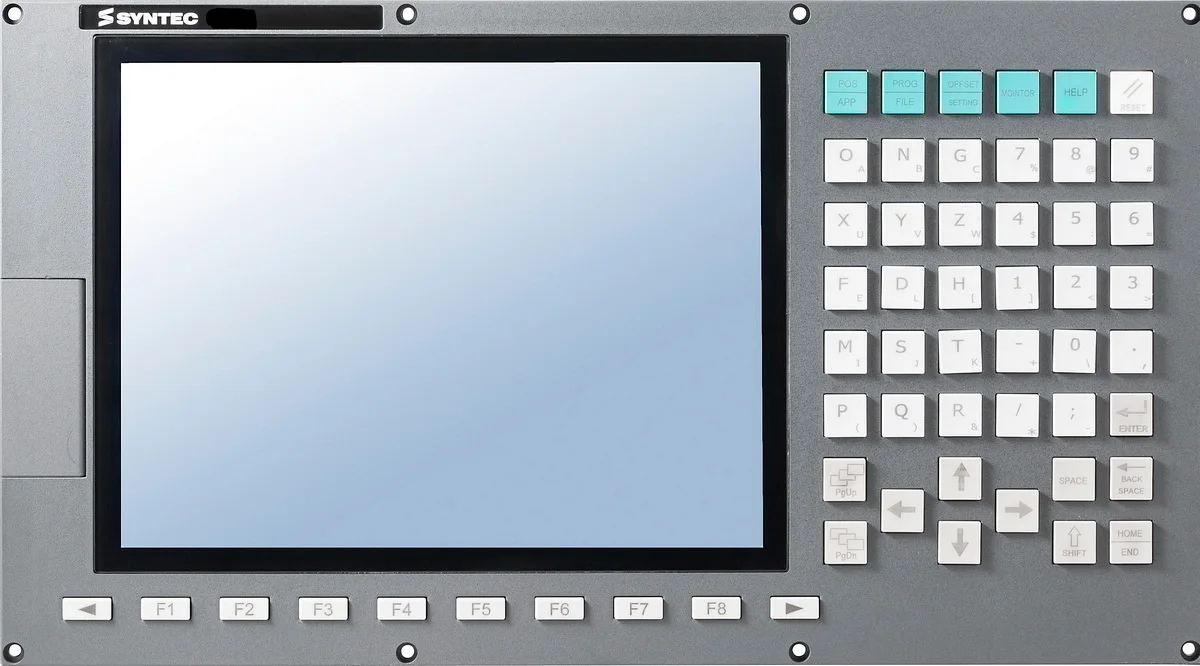

  • ЧПУ SYNTEC TB 22
  • Гидравлический 3-х кулачковый патрон главного шпинделя – 200 мм (8”)
  • Гидравлический 3-х кулачковый патрон противошпинделя – 150 мм (6”)
  • Главный шпиндель – 4500 об/мин
  • Противошпиндель – 4500 об/мин
  • Направляющие качения (роликовые)
  • Частота вращения приводного инстр. – 4000 об/мин
  • Сервоприводная револьверная головка с приводным креплением инструмента типа BMT55 – 12 позиций
  • Инструментальный блок 25 x 25 – 4 шт.
  • Инструментальный блок Ø40 – 4 шт.
  • Блок приводной (BMT55 tool holder 0°) – 2 шт.
  • Блок приводной (BMT55 tool holder 90°) – 2 шт.
  • Гидравлическая станция
  • Конвейер для стружки
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Педаль управления гидравлическими узлами
  • Система подачи СОЖ (бак 200 литров) с давлением 1,85 бар
  • Регулировочные болты и опоры
  • Инструкция по эксплуатации на русском языке

Дополнительные опции (не входят в стандартную комплектацию)

  • Fanuc + Manual Guide I
  • Система ЧПУ Sinumerik 828D
  • Автоподатчик прутка
  • Маслоотделитель (сепаратор СОЖ)
  • Уловитель масляного тумана
  • Уловитель готовых деталей
