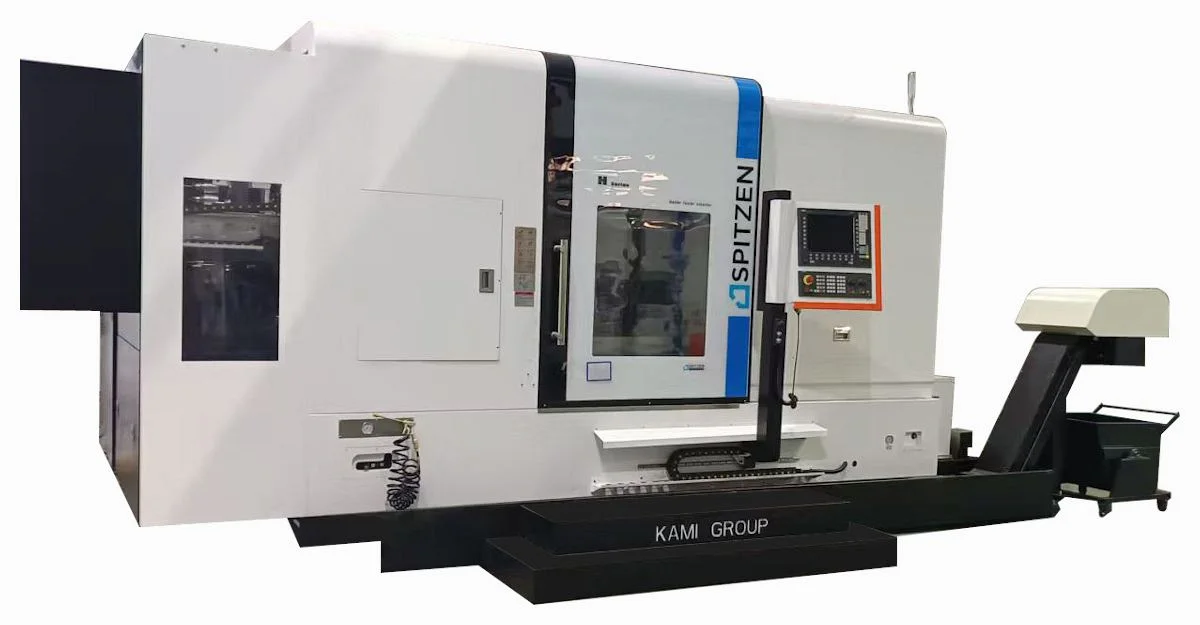

Токарно-фрезерные обрабатывающие центры с осью B SPITZEN H

Под заказ

  • Система ЧПУ

    Siemens

  • Мощность приводного инструмента, кВт

    3,7 / 7,5

Токарно-фрезерные обрабатывающие центры с осью B SPITZEN H. Цена по запросу.

Артикул: kami-49e9f7652546 Категория: Бренд: SPITZEN Бренд:

Токарно-фрезерные обрабатывающие центры с осью B SPITZEN H. Цена по запросу.

Модель: H65/1250SY2

Назначение и применение

Многоцелевые станки, сочетающие в себе функции токарного станка с ЧПУ и обрабатывающего центра.

Возможность применения всех видов операций за один установ – токарные и расточные операции, фрезерная обработка, сверление, перехват детали от главного ко второму шпинделю и многое другое. Идеально подходит для высокоточной обработки крупногабаритных деталей типа «вал» для большинства видов промышленности.

Токарно-фрезерные центры применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, высоколегированных, жаропрочных сталей и чугуна.

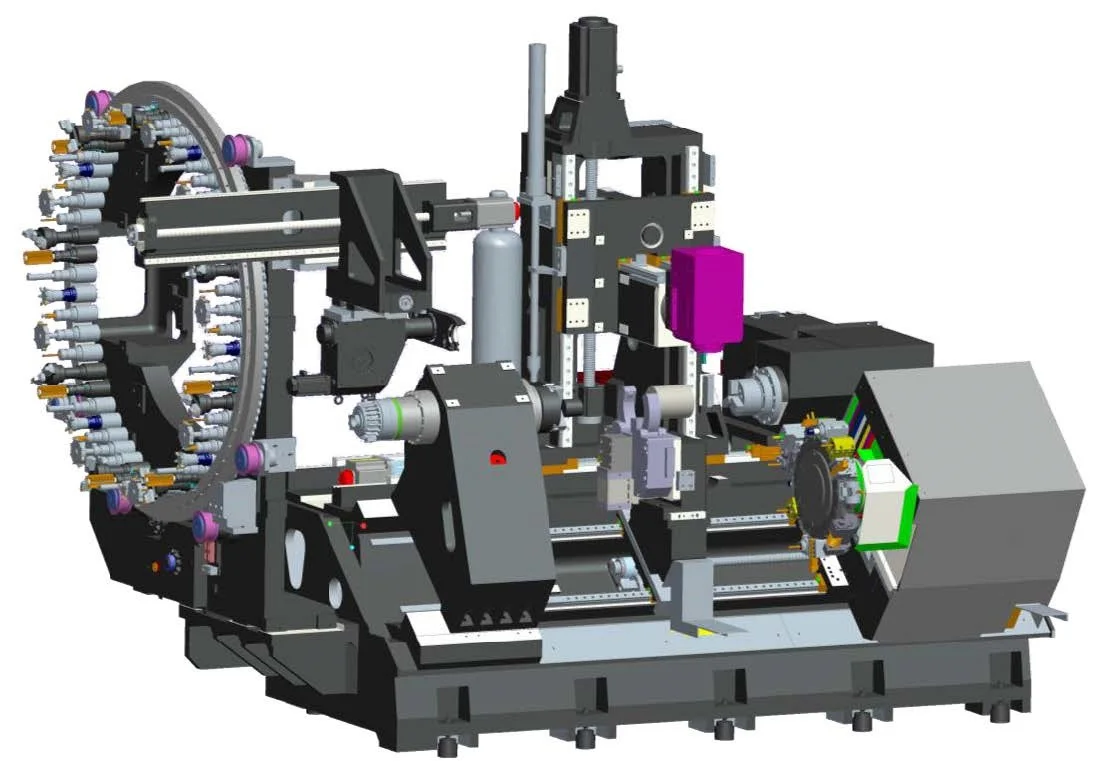

Конструктивные особенности

  • Сверхпрочная станина
  • Магазин инструментов
  • Оптические линейки
  • Главный шпиндель и контршпиндель

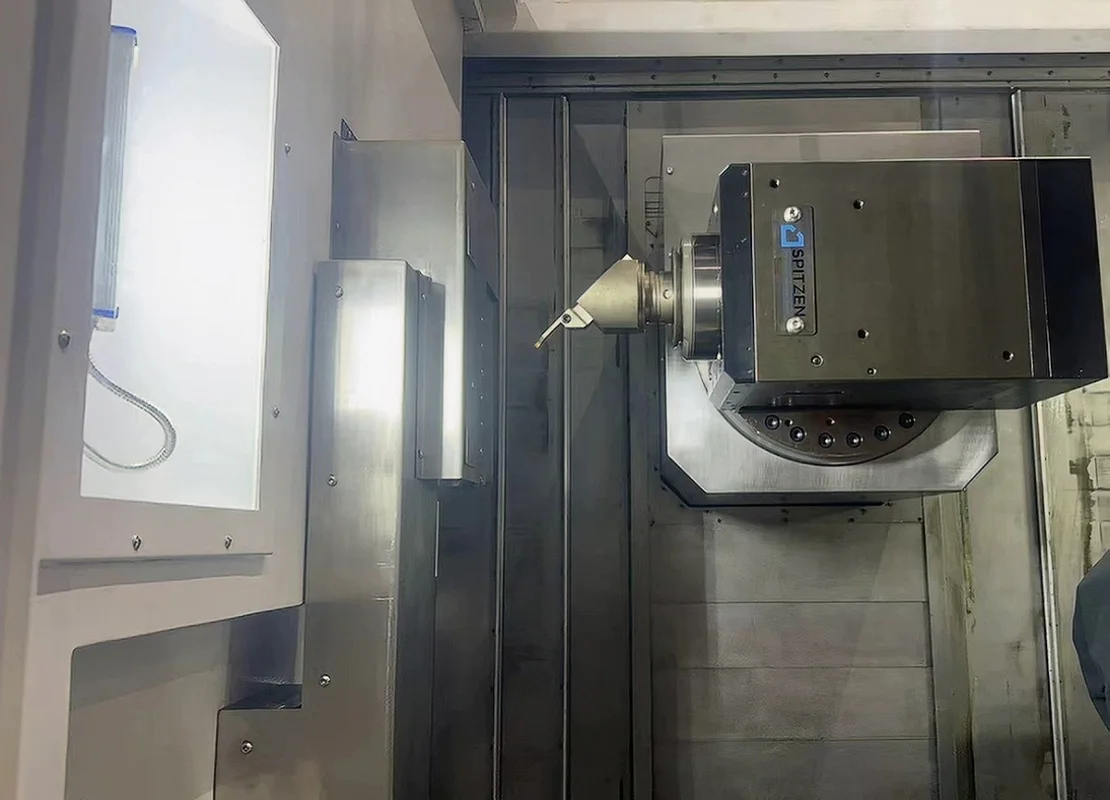

  • Фрезерный шпиндель
  • Револьверная головка (опция)
  • ШВП и направляющие по осям
  • Система ЧПУ Siemens 840 Dsl
  • Строгий контроль качества
Основные характеристики
Система ЧПУ

Siemens

Тип направляющих

Качения

Макс. диаметр вращения, мм

650

Скорость вращения приводного инструмента, об/мин

6000

Угол наклона станины, °

30

Инструментальная система
Мощность приводного инструмента, кВт

3,7 / 7,5

Тип крепления инструментальных блоков

ВМТ65

Шпиндель
Частота вращения шпинделя, об/мин.

12 000, 3500

Диаметр патрона, дюймов

10, 8

Максимальный диаметр обработки прутка, мм

102, 90

Наличие противошпинделя

есть

Частота вращения противошпинделя, об/мин

3500

Конус противошпинделя

А2-6

Обработка детали
Максимальный диаметр точения, мм

600

Задняя бабка
Конус

HSK63T, А2-8

Приводной инструмент
Приводной инструмент

есть

Перемещения и направляющие
По оси X, мм

700

По оси Z, мм

1250

Наличие оси Y

есть

По оси Y, мм

45

Больше характеристик
Макс. длина точения, мм

1250

Диаметр отверстия шпинделя, мм

75

Вес

25000 кг

Габариты

7657 × 3460 × 3350 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Системой кондиционирования воздуха

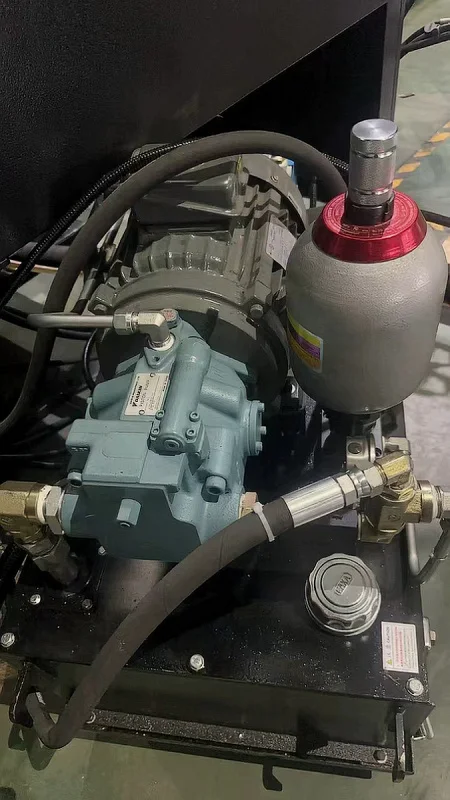

  • Гидравлическая система
  • Автоматическая система смазки
  • Маслоотделитель (сепаратор СОЖ)
  • Автоматический конвейер и насос охлаждающей жидкости

Дополнительные опции (не входят в стандартную комплектацию)

  • Гидравлический поддерживающий люнет
  • Приспособление для глубокого растачивания
  • Система измерения инструмента
  • Система измерения детали
  • Уловитель масляного тумана
  • Масляное охлаждение шпинделя
