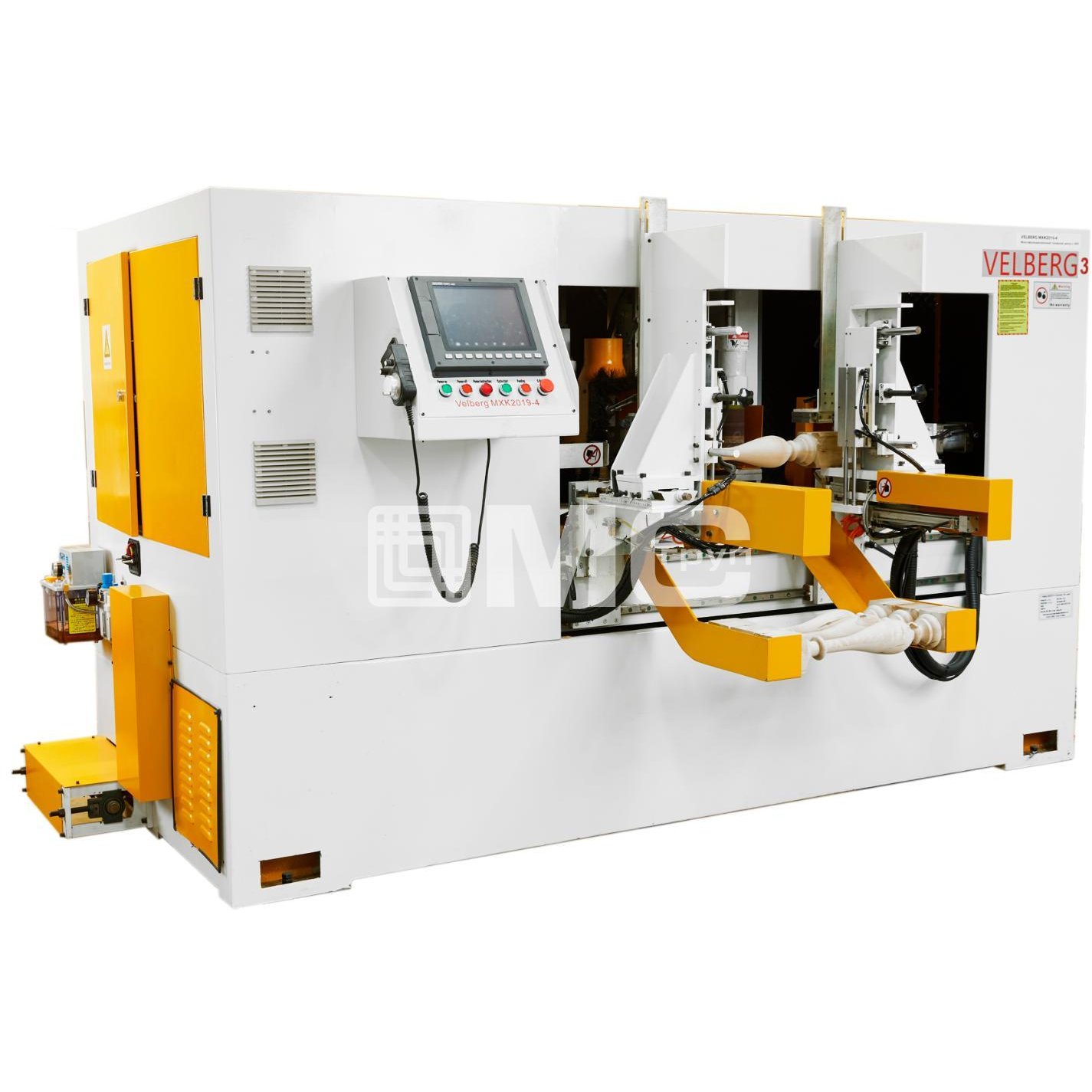

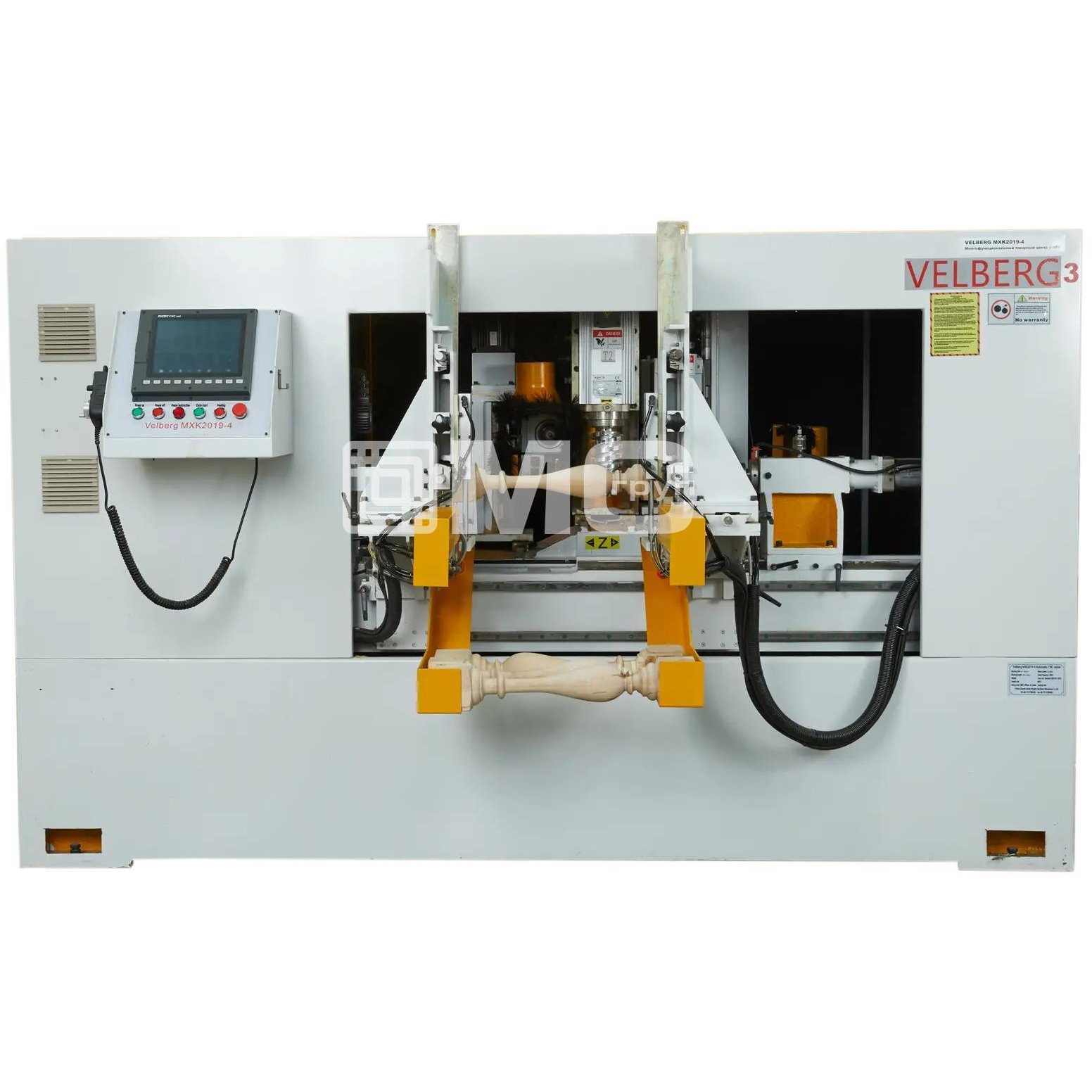

Токарно-фрезерный центр с ЧПУ Velberg MXK2019A-4

Под заказ

Общая мощность, кВт
22,5

Предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения круглой, квадратной и сложной формы.

Категории: Производство мебели, Токарно-фрезерные станки с ЧПУ по дереву, Фрезерные станки с ЧПУ по дереву Бренд: Velberg Бренд: Velberg

Назначение:

На станке в автоматическом режиме выполняется полный цикл операций изготовления токарных изделий.

Особенности:

Станок соответствует нормам CE, оснащается крышками и предохранительными устройствами.

Станки Velberg спроектированы под тяжёлую работу в 3 смены.

Качество станков подтверждается повторными покупками ряда крупных фабрик России.

Конструктивные преимущества

1. СТРУКТУРА СТАНКА

Станина станка разработана ведущими инженерами на программном комплексе, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов. Каждый агрегат крепится на отдельном подрамнике, что исключает передачу вибрации от работы соседних агрегатов.

2. СИСТЕМА УПРАВЛЕНИЯ

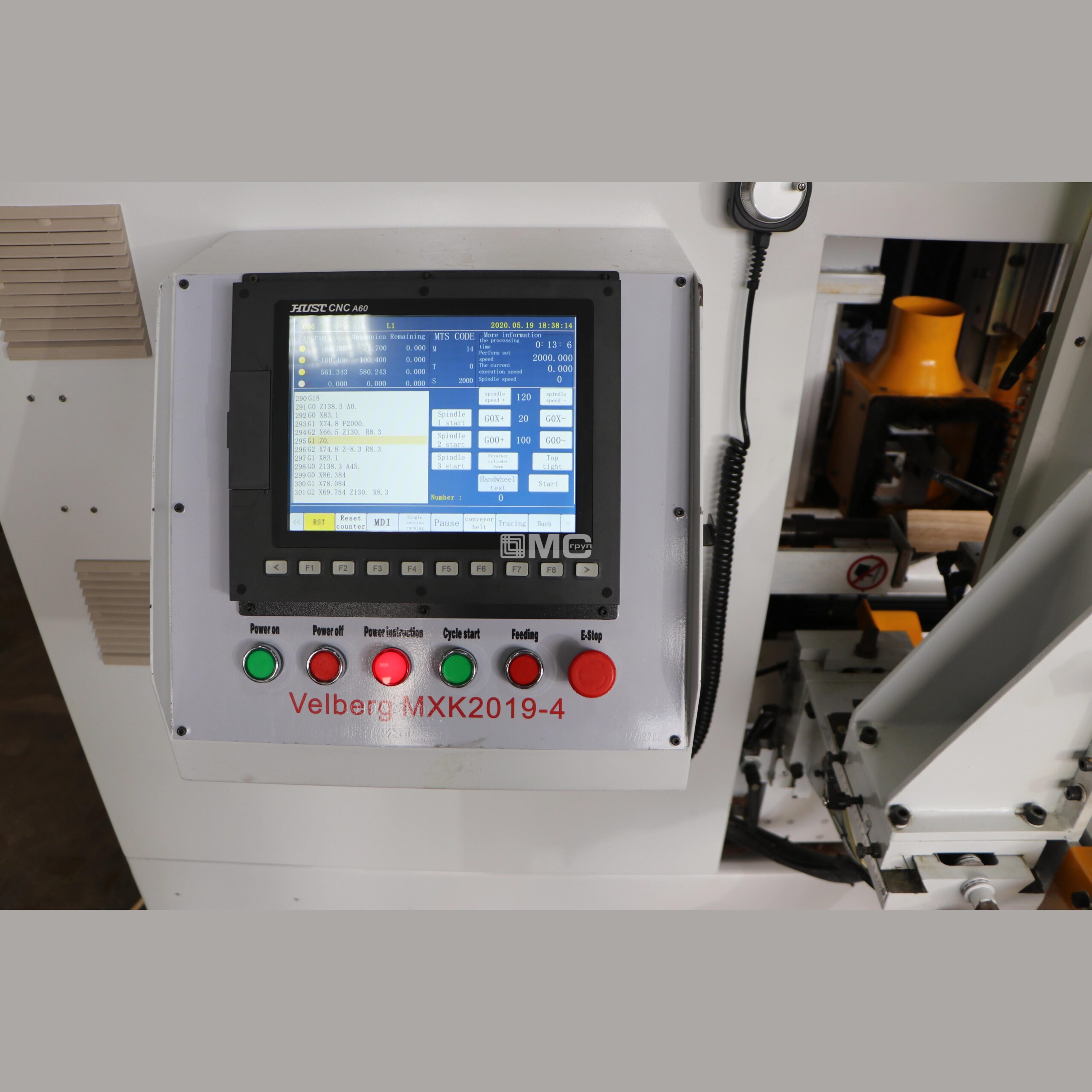

Система управления HUST A60 – 4 оси с 11 дюймовым сенсорным экраном;

3. ПРЯМОЙ ПРИВОД ОСИ ВРАЩЕНИЯ С С СЕРВОДВИГАТЕЛЕМ HUST 3 КВТ 2000 ОБ/МИН

Прижим задней бабки при помощи пневматического цилиндра гарантирует надежное крепление заготовки.

Перемещение по оси X при помощи серводвигателя HUST мощностью 1,5 кВт 2000 об / мин.

Косозубая зубчатая рейка и шестерня STAF (TAIWAN).Планетарный редуктор. Линейные направляющие и кассетные подшипники STAF (TAIWAN). Перемещение по оси Y и Z при помощи серводвигателя HUST мощностью 1.5 кВт 2000 об/мин. Шариковинтовая пара STAF (TAIWAN).

Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

Серводвигателя HUST обеспечивают синхронное перемещение, высокую точность и динамику.

4. ШЕЙПЕРНЫЙ УЗЕЛ

Шейперный узел, оснащенный фрезой (кукуруза) с рабочей высотой обработки 180 мм входит в комплект поставки.Обеспечивает точную и высокопроизводительную обработку деталей.

Двигатель мощностью 9кВт

5. ШЛИФОВАЛЬНЫЙ УЗЕЛ

Шлифовальный узел с осцилляцией диаметром 80 мм оснащенный лентой 180х1040 мм.

Двигатель мощностью 1,5 кВт

6. НОЖ V-ОБРАЗНОЙ ФОРМЫ

Нож V-образной формы собственной разработки VELBERG.

Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку. Входит в комплект поставки.

7. ЭЛЕКТРОШПИНДЕЛЬ

Электрошпиндель мощностью 3,7 кВт 12 об/мин – 1 шт. Электрошпиндель имеет возможность перемещения по оси Х и Y вместе со всеми агрегатами.

8. АВТОМАТИЧЕСКИЙ УЗЕЛ УДАЛЕНИЯ СТРУЖКИ

Автоматический узел удаления стружки использует транспортерную ленту, что гарантирует безостановочную работу в течении рабочей смены

9. УЗЕЛ АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВОК

Узел автоматической подачи заготовок в базовой комплектации

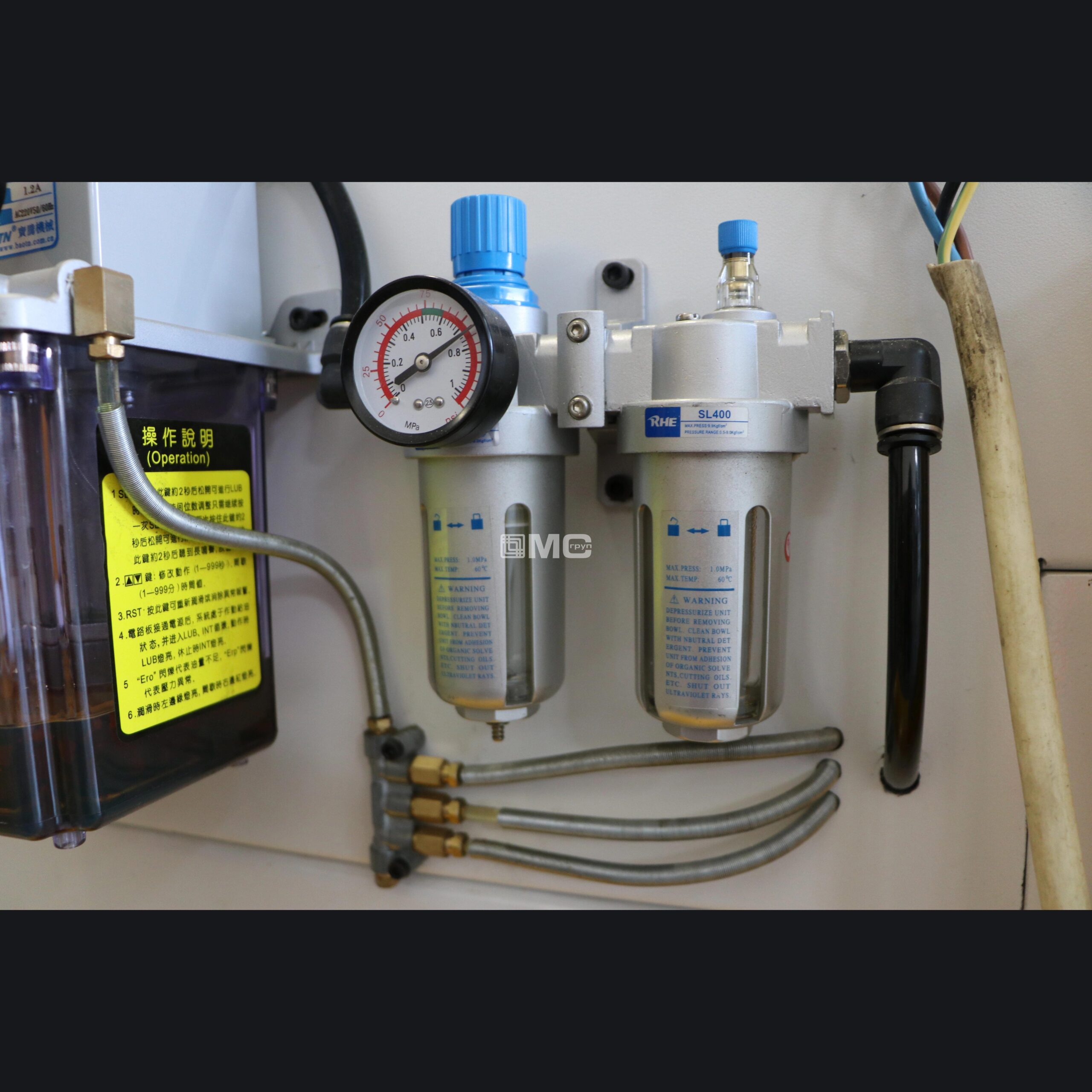

10. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Станок оборудован автоматической системой смазки всех подвижных частей, что очень важно при непрерывной работе и больших объёмах. При отсутствии смазки включается сигнализация, что позволяет исключить «сухой ход» оборудования и поломку.

Система контролируется микрокомпьютером, порции и интервал подачи смазки может быть задан пользователем.
Система смазывает все необходимые подшипники, направляющие, что позволяет снизить трение и продлить срок службы.

11. ЭЛЕКТРОШКАФ

Электрошкаф интегрирован в станину. Качественная сборка и комплектующие ведущих таких мировых лидеров как Schneider Electric, Omron, Delta, Telemecanique.

Внимание!

Внешний вид товара может отличаться от изображения, размещенного на сайте.
Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Основные характеристики

Диаметр заготовки, мм	D 30-200мм, □140мм
Панель управления	HUST PLC TouchScreen
Общая мощность, кВт	22,5

Больше характеристик

Длина заготовки, мм	200-800
Макс обороты заготовки	Вращение 0-360гр, 2000 об/мин
Вес	3500 кг
Габариты	3900 × 2050 × 1800 мм
