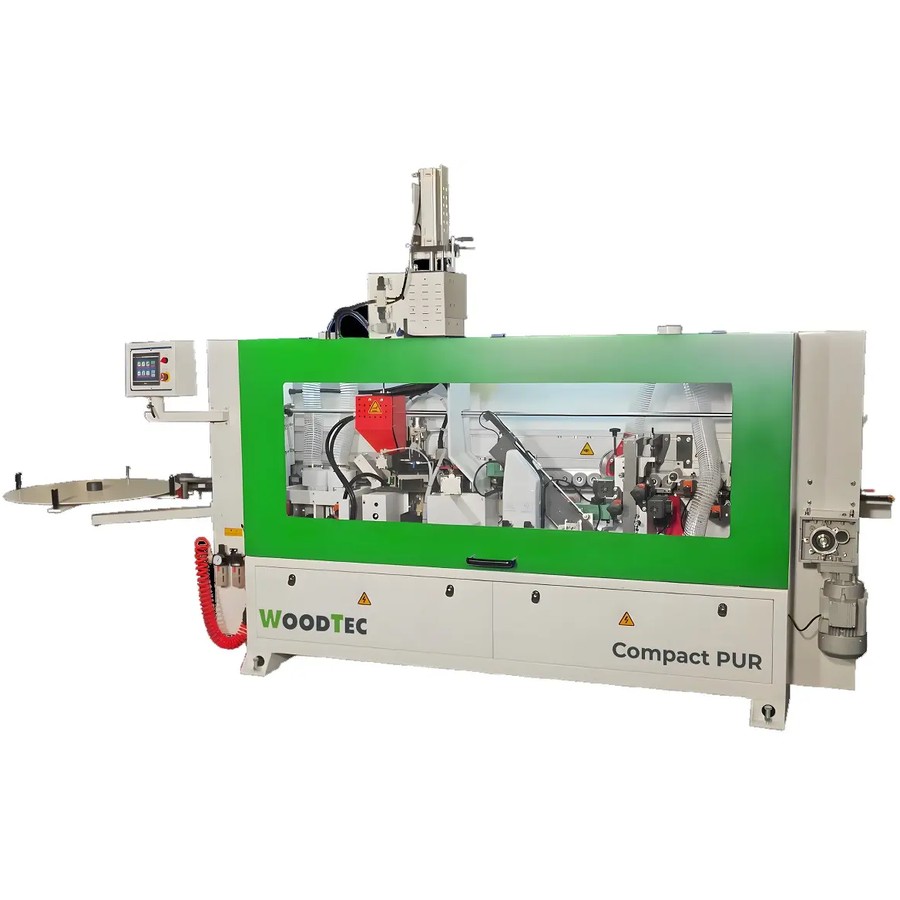

Автоматический кромкооблицовочный станок WoodTec Compact PUR
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 2
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 3
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 4
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 5
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 6
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 7
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 8
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 9
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 10
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 11
Автоматический кромкооблицовочный станок WoodTec Compact PUR — изображение 12

Автоматический кромкооблицовочный станок WoodTec Compact PUR

Под заказ

  • Скорость подачи, м/мин

    14

  • Общая мощность, кВт

    9,2

  • Толщина кромочного материала, мм

    0,4-3

  • Толщина детали, мин/макс, мм

    10-55

Категории: , Бренд: WoodTec Бренд:

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

1. Узел прифуговки 2. Клеевой узел 3. Узел прижима 4. Узел 2-х моторной торцовки
5. Узел фрезерования свесов 6. Узел радиусной цикли 7. Полировальный узел

Отличительные особенности

  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Скорость подачи 14 м/мин;
  • Двойной клеевой узел PUR/EVA верхнее расположение;
  • Регулировка количества наносимого клея;
  • Торцовочный узел для обрезки переднего и заднего свесов пилой;
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой;
  • Циклевка радиусная;
  • Узел подачи очистительной жидкости;
  • Полировальный узел ;
  • Магазин подачи рулонного кромочного материала;
  • Поддерживающий суппорт для габаритных заготовок;
  • Регулятор сжатого воздуха.

Конструктивные особенности

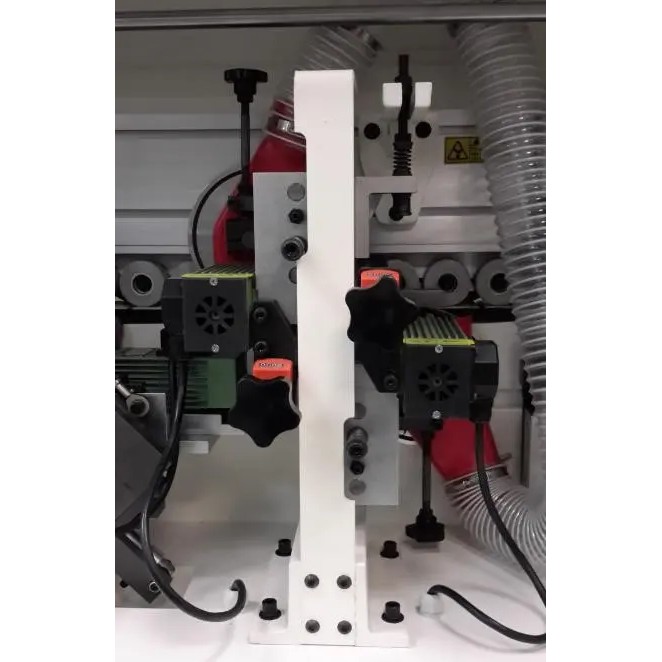

  Узел фрезерный снятия свесов

Два промышленных двигателя (12 000 об/мин) 2 х 0,37кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.Вертикальные копиры круглые большого диаметра:
осуществляют плавный заход на деталь;
исключают повреждение любой облицованной поверхность.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2.

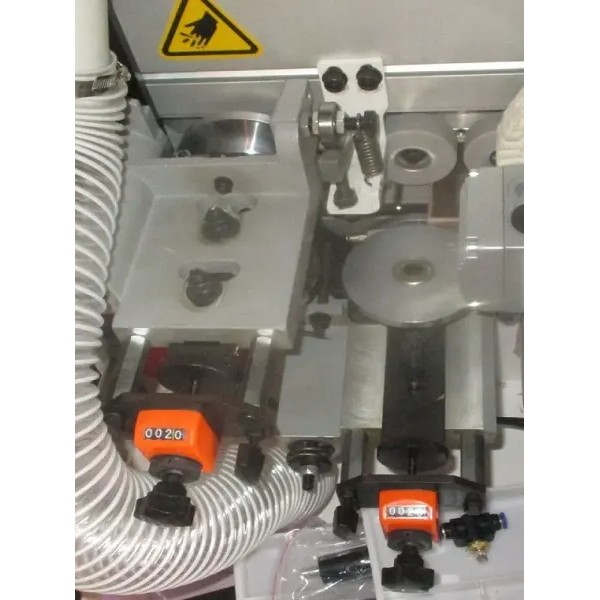

Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

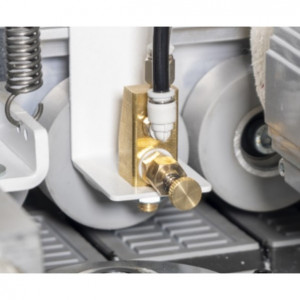

Подача очищающей жидкости
Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных, так и деликатных поверхностях. 2 форсунки одновременно наносят жидкость сверху и снизу заготовки. Регулировка подачи необходимого количества жидкости. Улучшает качество обработанной детали и обладает антистатическим эффектом.

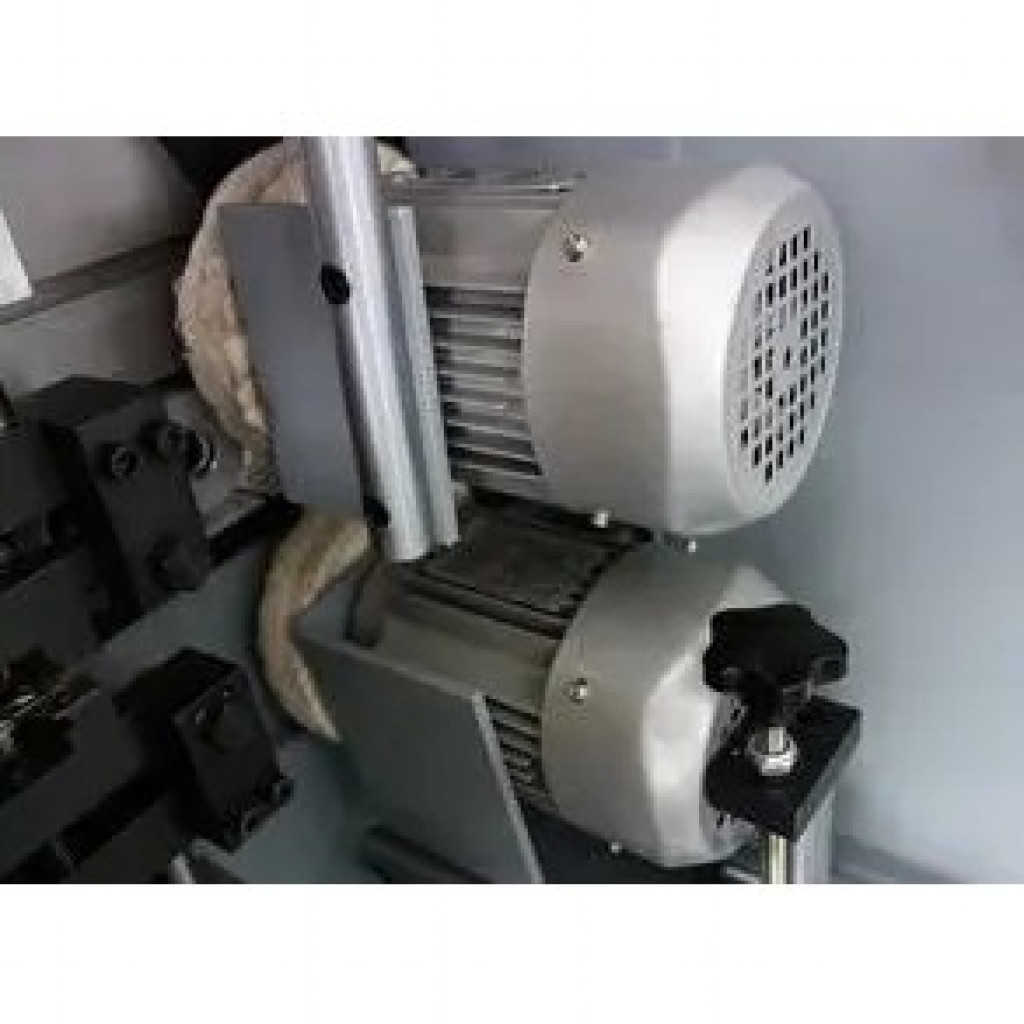

Полировка
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.

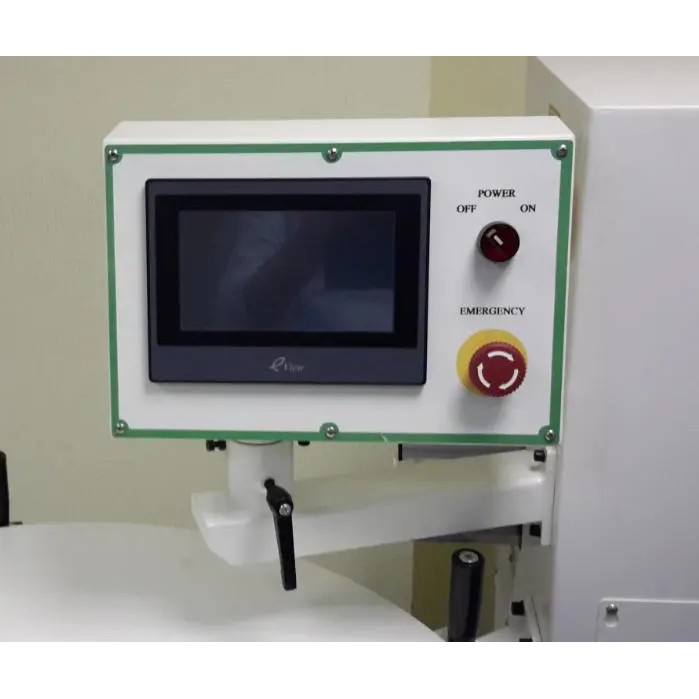

Панель управления
Экран дисплея отображает настройки и рабочие параметры:
Температуру клея;
Индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

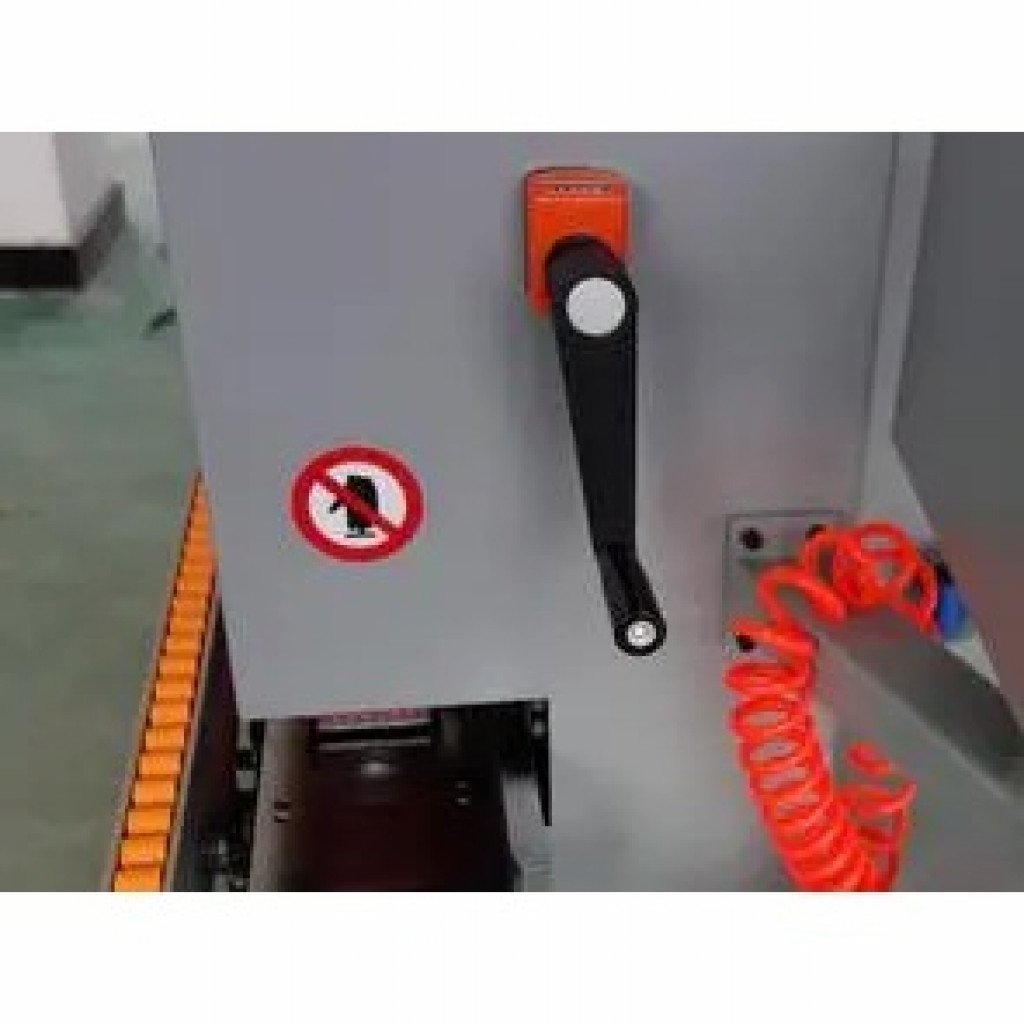

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.

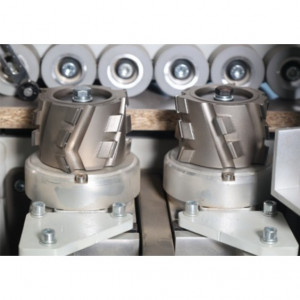

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2 x 1,25 кВт, 12 000 об/мин (первый мотор работает в направлении подачи, второй против – для избежание сколов), максимальный припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм

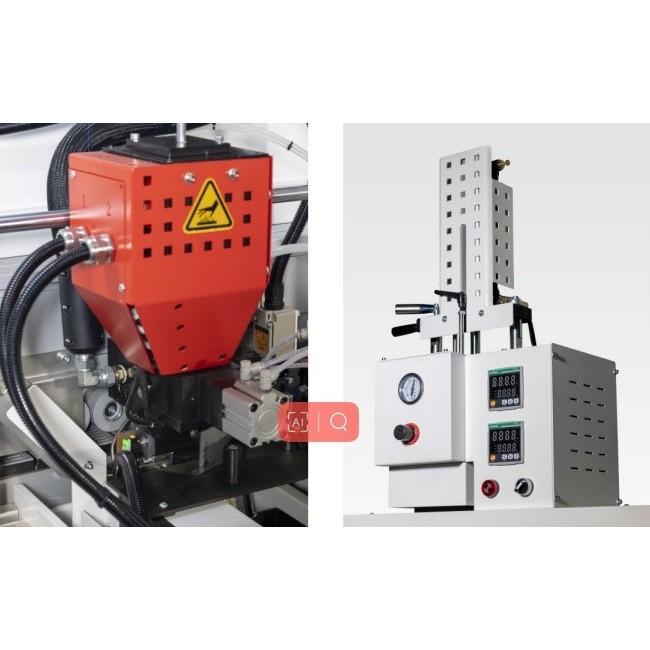

Клеевой узел

Клеевой узел имеет верхнее расположение.

Двойного исполнения PUR/EVA.




Торцовочный агрегат

Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт
Две пилы Ø80 х Ø22, Z = 20
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации. Отличительные особенности:
простое линейное движение двух пил вверх-вниз;
простая схема пневматики;
призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
Основные характеристики
Электропитание, В

380 ( 3 фазы)

Скорость подачи, м/мин

14

Общая мощность, кВт

9,2

Давление сжатого воздуха, бар

6

Толщина кромочного материала, мм

0,4-3

Толщина детали, мин/макс, мм

10-55

Больше характеристик
Размеры обрабатываемой детали (мин.) - длина x ширина, мм

250 х 150

Мощность двигателей чистовой торцовки, кВт

2 х 0,35

Мощность двигателей фрезерного узла, кВт

2 х 0,75

Полировальный узел, кВт

2 х 0,18

Вес

1060 кг

Габариты

3965 × 1500 × 1475 мм
