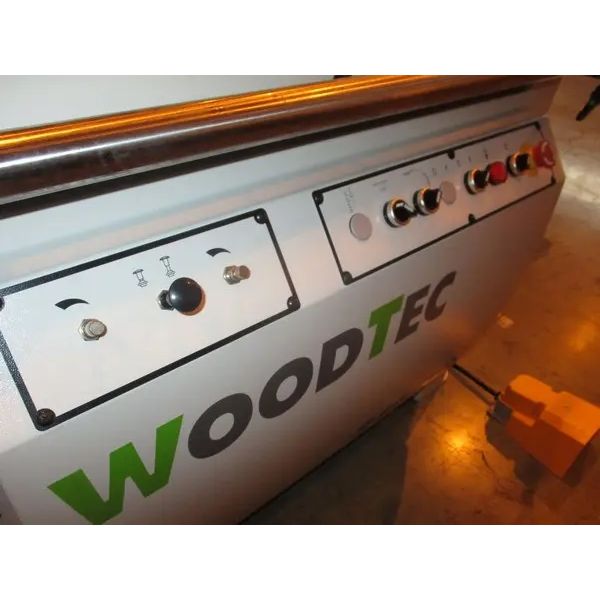

Станок сверлильно-присадочный WoodTec 21 PRO — изображение 13

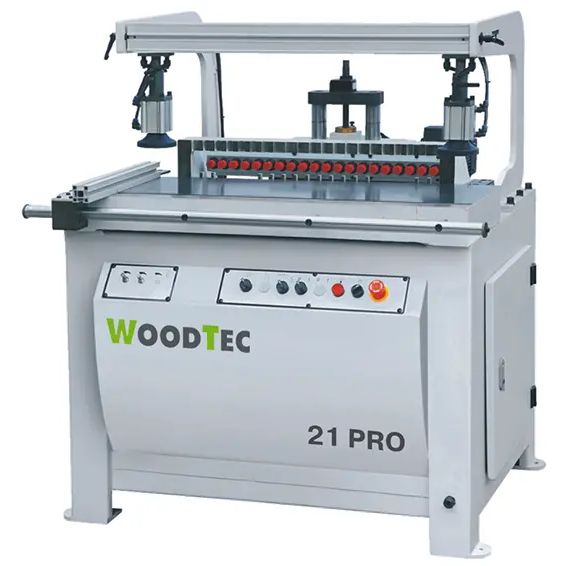

Станок сверлильно-присадочный WoodTec 21 PRO

Под заказ

  • Количество шпинделей, шт.

    21

  • Потребляемая эл. мощность, кВт

    1,5

  • Межцентровое расстояние шпинделей, мм

    32

  • Макс. глубина сверления, мм

    70

Категории: , Бренд: WoodTec Бренд:

Назначение

Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Область применения

На любых предприятиях по производству корпусной мебели.

Схема обработки

Схема обработки изделия Схема сборки готового изделия

Отличительные особенности

  • Пневматическая регулировка угла наклона многошпиндельного агрегата;
  • Возможность сверления в пласть и торец деталей, сверление под углом;
  • Прижим детали двумя пневматическими цилиндрами;
  • Автоматическое управление рабочими операциями (старт-педаль);
  • Направляющая линейка 1,8 м;
  • Два передних упора.

Конструктивные особенности

СВЕРЛИЛЬНАЯ ГОЛОВА

Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45°.





ПНЕВМОПРИЖИМЫ

Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали.





Основные характеристики
Макс. глубина сверления, мм

70

Потребляемая эл. мощность, кВт

1,5

Шпиндель
Количество шпинделей, шт.

21

Межцентровое расстояние между первым и последним шпинделем, мм

640

Межцентровое расстояние шпинделей, мм

32

Наклон многошпиндельной головки, °

0-90

Больше характеристик
Давление пневматической системы, бар

6-8

Вес

400 кг

Габариты

1550 × 1100 × 1220 мм
