Сверлильно-присадочный станок GRIGGIO GF23

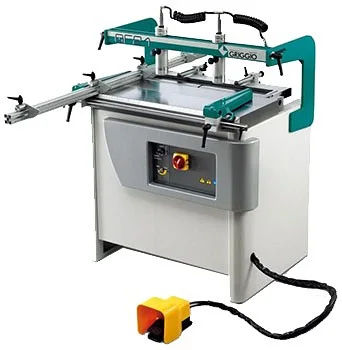

Сверлильно-присадочный станок GRIGGIO GF23 — изображение 2

Сверлильно-присадочный станок GRIGGIO GF23

535 433 ₽

  • Мощность двигателя, кВт

    1,5

  • Количество шпинделей, шт.

    23

  • Макс. глубина сверления, мм

    65

Сверлильно-присадочный станок GRIGGIO GF23.

Артикул: 055335 Категория: Бренд: GRIGGIO Бренд:

Сверлильно-присадочный станок GRIGGIO GF23.

Модель: GF23

Назначение и применение

Высокоточные сверлильно присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм. При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90 o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

На средних и крупных предприятиях по производству корпусной мебели.

Конструктивные особенности

  • Сверление по торцам изделия
  • Широкие возможности шпиндельной головки
  • Используемый инструмент
  • Быстрая настройка глубины сверления
Основные характеристики
Макс. глубина сверления, мм

65

Инструментальная система
Количество сверлильных траверс, шт.

1

Шпиндель
Количество шпинделей, шт.

23

Расстояние между крайними шпинделями, мм

32

Максимальное расстояние между шпинделями, мм

704

Частота вращения шпинделя сверлильной группы, об/мин

2800

Двигатель
Мощность двигателя, кВт

1,5

Пневмосистема
Рабочее давление, атм

6 – 8

Расход воздуха для пневмооборудования, л/цикл

30

Аспирация
Скорость воздуха в патрубках отсасывающих устройств, не менее, м/с

27

Больше характеристик
Диаметр патрубка для аспирационнной системы, мм

76

Вес

330 кг

Габариты

1150 × 780 × 1300 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Алюминиевая линейка 3000 мм с 4 упорами флажками (2 части по 1500 мм)
  • Откидные боковые упоры на столе
  • 2 пневматических самонивелирующихся прижима
  • 2 задних базовых упора с быстрым позиционирование для совмещения вертикального и горизонтального сверления
  • Пневматический наклон сверлильной головки 0-90°. с блокировкой в любом положении и фиксатором на 45°
  • Устройство "Quick Depth" для регулировки и прямого считывания глубины сверления
  • Шпиндели быстрого зажима
  • 5 шт. быстрозажимных втулок
  • Норматив СЕ

Дополнительные опции (не входят в стандартную комплектацию)

  • Дополнительный пневматический прижим
  • Быстрозажимные втулки-патроны
  • Дополнительная линейка 1500 мм с 2-мя флажками-упорами
  • Дополнительная линейка 3000 мм с 4-мя флажками-упорами
  • Угольник на столе для сверления под 45°
  • Угольник на столе для свердения под 90°
  • Фрезерный узел для петель Trimac (сверла не входят в комплект)
  • Сверла
  • Дополнительные флажки-упоры
