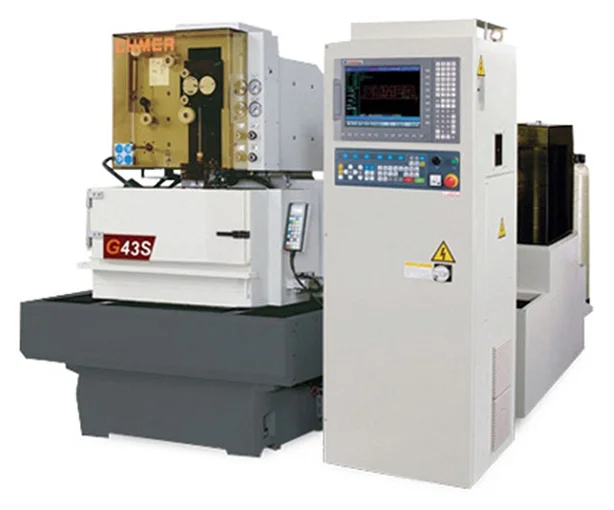

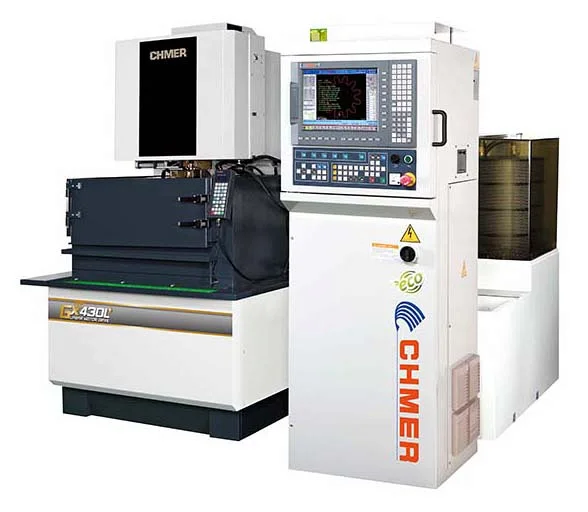

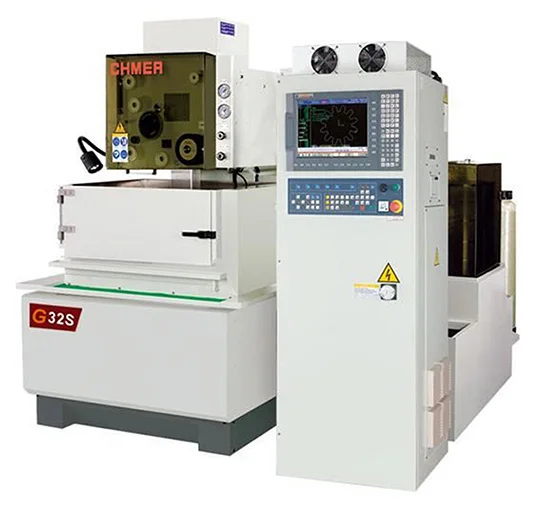

Проволочно-вырезные электроэрозионные станки CHMER G (GX)
Проволочно-вырезные электроэрозионные станки CHMER G (GX) — изображение 2
Проволочно-вырезные электроэрозионные станки CHMER G (GX) — изображение 3
Проволочно-вырезные электроэрозионные станки CHMER G (GX) — изображение 4
Проволочно-вырезные электроэрозионные станки CHMER G (GX) — изображение 5

Проволочно-вырезные электроэрозионные станки CHMER G (GX)

Под заказ

  • Размеры рабочего стола, мм

    G32S: 725 x 560, G43S: 725 x 600, G53S: 825 x 600, G64S: 910 x 700

Проволочно-вырезные электроэрозионные станки CHMER G (GX). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Артикул: kami-f5bc9ae0b724 Категория: Бренд: CHMER Бренд:

Проволочно-вырезные электроэрозионные станки CHMER G (GX). Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

Модель: G32S / G43S / G53S / G64S

Назначение и применение

При проектировании станков данной серии за основу принимались точность обработки, простота использования и обслуживания, экономия трудозатрат и долгий срок эксплуатации, что, несомненно, позволяет использовать эти станки на финишных и высокоточных операциях.

Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей.

Основное применение данные станки находят при производстве штампов и пресс-форм, т.к. точность – это основное преимущество этих моделей.

Конструктивные особенности

  • Высокая жесткость станины
  • Возможность получения деталей переменного сечения

На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

Основные характеристики
Перемещение по оси Y, мм

G32S: 250, G43S: 300, G53S: 300, G64S: 400

Общая мощность, кВт

G32S: 15, G43S: 15, G53S: 15, G64S: 15

Длина, мм

G32S: 2300, G43S: 2200, G53S: 2290, G64S: 2500

Ширина, мм

G32S: 2300, G43S: 2265, G53S: 2270, G64S: 2300

Высота, мм

G32S: 2130, G43S: 2130, G53S: 2130, G64S: 2130

Вес, кг

G32S: 2375 (включая генератор и систему охлаждения), G43S: 2800 (включая генератор и систему охлаждения), G53S: 3195 (включая генератор и систему охлаждения), G64S: 2300

Скорость перемещений
Скорость подачи по оси X, мм/мин

G32S: 800, G43S: 800, G53S: 800, G64S: 800

Скорость подачи по оси Y, мм/мин

G32S: 800, G43S: 800, G53S: 800, G64S: 800

Двигатели
Двигатели осей

G32S: AC сервомоторы, G43S: AC сервомоторы, G53S: AC сервомоторы, G64S: AC сервомоторы

Проволока
Диаметр проволоки, мм

G32S: Ø 0,15 ~ Ø 0,3 (Ø 0,25), G43S: Ø 0,15 ~ Ø 0,3 (Ø 0,25), G53S: Ø 0,15 ~ Ø 0,3 (Ø 0,25), G64S: Ø 0,15 ~ Ø 0,3 (Ø 0,25)

Скорость подачи проволоки, мм/с

G32S: 300, G43S: 300, G53S: 300, G64S: –

Усилие натяжения проволоки, гс

G32S: 300 ~ 2500, G43S: 300 ~ 2500, G53S: 300 ~ 2500, G64S: 300 ~ 2500

Обработка детали
Угол конусного резания / толщина заготовки, °/мм

G32S: ± 14,5 / 80, G43S: ± 14,5 / 80, G53S: ± 14,5 / 80, G64S: ± 21 / 80

Рабочий стол
Размеры рабочего стола, мм

G32S: 725 x 560, G43S: 725 x 600, G53S: 825 x 600, G64S: 910 x 700

Точности
Точность обработки, мм

G32S: до ±0,015, G43S: до ±0,015, G53S: до ±0,015, G64S: до ±0,015

Перемещение суппорта
Ход по оси Х, мм

G32S: 360, G43S: 400, G53S: 500, G64S: 600

Ход по оси Z, мм

G32S: 220, G43S: 220, G53S: 220, G64S: 300

Система управления
Дисплей

G32S: 15, G43S: 15, G53S: 15, G64S: –

Ввод данных

G32S: Клавиатура / RS-232C / CF Card Reader, G43S: Клавиатура / RS-232C / CF Card Reader, G53S: Клавиатура / RS-232C / CF Card Reader, G64S: –

Интерполяция

G32S: Линейная / круговая, G43S: Линейная / круговая, G53S: Линейная / круговая, G64S: –

Контролируемые оси, шт.

G32S: X, Y, U, V, Z (5 осей), G43S: X, Y, U, V, Z (5 осей), G53S: X, Y, U, V, Z (5 осей), G64S: –

Макс. вводной инкремент, мм

G32S: ± 9999,999, G43S: ± 9999,999, G53S: ± 9999,999, G64S: –

Масштабирование

G32S: 0,001 – 9999,999, G43S: 0,001 – 9999,999, G53S: 0,001 – 9999,999, G64S: –

Мин. инкремент, мм

G32S: 0,001, G43S: 0,001, G53S: 0,001, G64S: –

Перемещения и направляющие
Перемещение по оси U, мм

G32S: 60, G43S: 60, G53S: 60, G64S: 100

Перемещение по оси V, мм

G32S: 60, G43S: 60, G53S: 60, G64S: 100

Подача материала
Привод подач

G32S: Серво / Постоянная скорость, G43S: Серво / Постоянная скорость, G53S: Серво / Постоянная скорость, G64S: –

Электроэрозионная обработка
Макс. выходной ток, а

G32S: 25, G43S: 25, G53S: 25, G64S: –

Больше характеристик
Максимальный вес заготовки, кг

G32S: 300, G43S: 350, G53S: 400, G64S: 450

Максимальный размер заготовки, мм

G32S: 725 x 560 x 215, G43S: 725 x 600 x 215, G53S: 825 x 600 x 215, G64S: 910 x 700 x 295

Потребляемая мощность, кВт

G32S: 380 В ± 5 B, 3 фазы, 50 / 60 Гц ±1 Гц (15 кВт), G43S: 220 В ± 5 B, 3 фазы, 50 / 60 Гц ± 1 Гц (15 кВт), G53S: 220 В ± 5 B, 3 фазы, 50 / 60 Гц ± 1 Гц (15 кВт), G64S: 3 фазы, AC 220 В ± 10% / 30 А

Система

G32S: Power MOS Transistor, G43S: Power MOS Transistor, G53S: Power MOS Transistor, G64S: –

Система контроля

G32S: 32 bit, 1-CPU, Semi Closed Loop Software Servo System, G43S: 32 bit, 1-CPU, Semi Closed Loop Software Servo System, G53S: 32 bit, 1-CPU, Semi Closed Loop Software Servo System, G64S: –

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Стандартная комплектация

  • Катушка латунной проволоки Ø0,25 x 5 кг – 1 шт.
  • Алмазные направляющие для работы с проволокой Ø0,25 мм – 2 шт.
  • Оптические линейки по осям X/Y с ценой деления 0,5 мкм – 1 шт.
  • Система автоматической заправки проволоки – 1 шт.

Дополнительные опции (не входят в стандартную комплектацию)

  • Скоростная система автоматической заправки проволоки AWT (для моделей G53S и G64S)
  • Дополнительная прокачка воды
  • Система контроля температуры воды DTC
  • Линейные приводы вместо ШВП
