Плоскошлифовальные станки с круглым столом Spitzen SRH и SRV

Под заказ

    Плоскошлифовальные станки с круглым столом Spitzen SRH и SRV. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-e5bd77a08520 Категория: Бренд: SPITZEN Бренд:

    Плоскошлифовальные станки с круглым столом Spitzen SRH и SRV. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: SRH-200 / SRH-300 / SRH-400 / SRH-500 / SRH-600 / SRH-800 / SRH-1000 / SRH-1200 / SRV-600 / SRV-1000

    Назначение и применение

    Станки предназначены для высокоточной обработки изделий цилиндрической формы, таких как:

    Станки применяются в инструментальном производстве, точном машиностроении, станкостроении и других областях, где требуется высокое качество обработки поверхности.

    Получаемые изделия

    Материалы и виды заготовок: кремний, кварц, керамика, керамические кольца, режущие диски, дисковые ножи, детали шпинделей и т.д.

    Конструктивные особенности

    • Дружественный интерфейс
    • Система ЧПУ

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Система ЧПУ

    SRH-1000: Fanuc, SRH-1200: Fanuc, SRH-200: Fanuc, SRH-300: Fanuc, SRH-400: Fanuc, SRH-500: Fanuc, SRH-600: Fanuc, SRH-800: Fanuc, SRV-1000: Fanuc, SRV-600: Fanuc

    Частота вращения, об/мин

    SRH-1000: 1450, SRH-1200: 1450, SRH-200: 3000, SRH-300: 3000, SRH-400: 1450, SRH-500: 1450, SRH-600: 1450, SRH-800: 1450, SRV-1000: 1450, SRV-600: 1450

    Длина, мм

    SRH-1000: 4800, SRH-1200: 5200, SRH-200: 1300, SRH-300: 1820, SRH-400: 2400, SRH-500: 2400, SRH-600: 2800, SRH-800: 2800, SRV-1000: 4500, SRV-600: 3000

    Ширина, мм

    SRH-1000: 2300, SRH-1200: 2300, SRH-200: 1150, SRH-300: 1450, SRH-400: 1900, SRH-500: 2100, SRH-600: 2200, SRH-800: 2100, SRV-1000: 2000, SRV-600: 1500

    Высота, мм

    SRH-1000: 3200, SRH-1200: 3200, SRH-200: 1980, SRH-300: 2020, SRH-400: 2100, SRH-500: 2100, SRH-600: 2200, SRH-800: 2500, SRV-1000: 2500, SRV-600: 2300

    Масса нетто, кг

    SRH-1000: 12 500, SRH-1200: 14 000, SRH-200: 1200, SRH-300: 1600, SRH-400: 3200, SRH-500: 3500, SRH-600: 4600, SRH-800: 6200, SRV-1000: 13 000, SRV-600: 4800

    Двигатели
    Мощность привода стола, кВт

    SRH-1000: 7, SRH-1200: 10, SRH-200: 0,75, SRH-300: 0,75, SRH-400: 1,5, SRH-500: 2, SRH-600: 3, SRH-800: 4,5, SRV-1000: 7, SRV-600: 3

    Мощность привода автоматической вертикальной подачи, кВт

    SRH-1000: 3, SRH-1200: 3, SRH-200: сервомотор 0,4, SRH-300: сервомотор 0,5, SRH-400: сервомотор 0,5, SRH-500: сервомотор 0,5, SRH-600: сервомотор 0,5, SRH-800: сервомотор 1, SRV-1000: 3, SRV-600: 1

    Шпиндель
    Мощность шпинделя, кВт

    SRH-1000: SIEMENS, 15, SRH-1200: SIEMENS, 15, SRH-200: 1,5, SRH-300: 1,5, SRH-400: 3,75, SRH-500: 3,75, SRH-600: SIEMENS V3, 7,5, SRH-800: SIEMENS V3, 7,5 (11,5 опция), SRV-1000: 37,2, SRV-600: 11,2 / 15

    Расстояние от оси шпинделя до поверхности рабочего стола, мм

    SRH-1000: 700, SRH-1200: 700, SRH-200: 250, SRH-300: 350, SRH-400: 450, SRH-500: 480, SRH-600: 480, SRH-800: 500, SRV-1000: 400, SRV-600: 325

    Рабочий стол
    Частота вращения стола, об/мин

    SRH-1000: 10 – 60, SRH-1200: 10 – 50, SRH-200: 20 – 250, SRH-300: 20 – 250, SRH-400: 20 – 250, SRH-500: 10 – 150, SRH-600: 10 – 150, SRH-800: 10 – 80, SRV-1000: 5 – 20, SRV-600: 5 – 50

    Диаметр магнитного стола, мм

    SRH-1000: 1000, SRH-1200: 1200, SRH-200: 200, SRH-300: 300, SRH-400: 400, SRH-500: 500, SRH-600: 600, SRH-800: 800, SRV-1000: 1000, SRV-600: 600

    Перемещения и направляющие
    Вертикальная подача при повороте на 1 деление, мм

    SRH-1000: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-1200: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-200: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-300: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-400: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-500: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-600: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRH-800: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRV-1000: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм, SRV-600: x1 x5 x10 (MPG) / 0,001 / 0,005 / 0,01 мм

    Вертикальная подача при повороте на 1 оборот, мм

    SRH-1000: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-1200: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-200: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-300: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-400: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-500: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-600: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRH-800: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRV-1000: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм, SRV-600: x1 x5 x10 (MPG) / 0,1 / 0,5 / 1 мм

    Шлифование и полирование
    Тип шлифования

    SRH-1000: Плоское шлифование, SRH-1200: Плоское шлифование, SRH-200: Плоское шлифование, SRH-300: Плоское шлифование, SRH-400: Плоское шлифование, SRH-500: Плоское шлифование, SRH-600: Плоское шлифование, SRH-800: Плоское шлифование, SRV-1000: Плоское шлифование, SRV-600: Плоское шлифование

    Размер шлифовального круга (диаметр х ширина х посадка), мм

    SRH-1000: 500 х 50 х 203, SRH-1200: 500 х 50 х 203, SRH-200: 180 х 13 х 31,75, SRH-300: 180 х 13 х 31,75, SRH-400: 355 x 38 x 127, SRH-500: 355 x 38 x 127, SRH-600: 355 x 38 x 127, SRH-800: 405 x 50 x 127, SRV-1000: 150 х 50 х 25 х 8 (сегмент), SRV-600: 150 х 50 х 25 х 8 (сегмент)

    Максимальный радиус шлифования, мм

    SRH-1000: 525, SRH-1200: 625, SRH-200: 125, SRH-300: 175, SRH-400: 225, SRH-500: 325, SRH-600: 325, SRH-800: 425, SRV-1000: 525, SRV-600: 325

    Больше характеристик
    Наличие ЧПУ

    SRH-1000: есть, SRH-1200: есть, SRH-200: есть, SRH-300: есть, SRH-400: есть, SRH-500: есть, SRH-600: есть, SRH-800: есть, SRV-1000: есть, SRV-600: есть

    Масса в упаковке, кг

    SRH-1000: 13 500, SRH-1200: 15 500, SRH-200: 1450, SRH-300: 1800, SRH-400: 3800, SRH-500: 4000, SRH-600: 5200, SRH-800: 7000, SRV-1000: 14 000, SRV-600: 5500

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Магнитный стол
    • Размагничиватель стола
    • Автоматическая регулировка скорости вращения стола
    • Автоматическая подача шлифовального круга по оси Y сервоприводом Mitsubishi через ШВП
    • Сенсорный LCD монитор диагональю 7,7 дюйма, контроллер AND, автоматическая подача шлифовального круга
    • Автоматическая правка круга во время обработки
    • Электронный маховик (MPG) х1, х5, х10
    • Подача по оси Z сервоприводом Mitsubishi, ШВП
    • Система подачи СОЖ в комплекте с бумажным фильтром и магнитным сепаратором
    • Защитное ограждение от брызг
    • On line система балансировки круга PY-2700
    • Сборщик масляного тумана
    • Шлифовальный круг
    • Фланец для круга
    • Балансировочная оправка
    • Алмазное правило и стенд
    • Рабочее освещение
    • Инструмент для обслуживания станка
    • Инструкция по эксплуатации на русском языке

    Дополнительные опции (не входят в стандартную комплектацию)

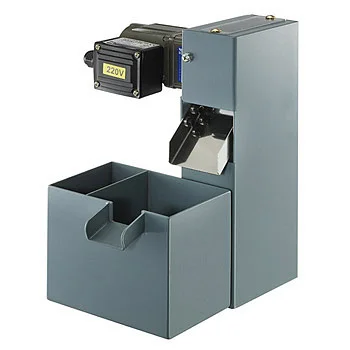

    • Магнитный сепаратор
    • Бумажный фильтр
    • Маслоотделитель
    • Центробежный очиститель СОЖ
    • Гидравлический центробежный очиститель СОЖ
    • Уловитель паров СОЖ
    • Автоматическая система on-line балансировки шлифовального круга
    • Ручная система on-line балансировки шлифовального круга
    • Роликовый стенд для балансировки круга
    • Приводное приспособление для правки круга
    • Шлифовальный круг
    • Запасной фланец
    • Устройство цифровой индикации
    • 3-х кулачковый патрон 150 мм
    • Кондиционер масла
    • Контроллер для магнитной плиты
    • Размагничиватель деталей
    • Инвертер главного привода
