Плоскошлифовальные станки Spitzen серии AH длина рабочего стола до 800 мм

Под заказ

    Плоскошлифовальные станки Spitzen серии AH длина рабочего стола до 800 мм. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Артикул: kami-e075d1cfd91a Категория: Бренд: SPITZEN Бренд:

    Плоскошлифовальные станки Spitzen серии AH длина рабочего стола до 800 мм. Характеристики зависят от модификации; параметры моделей приведены в характеристиках. Цена по запросу.

    Модель: SSG-1535AH / SSG-1545AH / SSG-2045AH / SSG-2050AH / SSG-3060AH / SSG-4080AH

    Назначение и применение

    Плоскошлифовальные станки предназначены для шлифования горизонтальных и боковых поверхностей деталей с помощью абразивных кругов различного типа. Отличительной особенностью станков является высокая точность обработки с минимальной шероховатостью (Ra 0,63 – 0,16)* и обработка закаленных деталей и деталей из твердых сплавов.

    Применение различных систем ЧПУ значительно расширяет возможности станков. Системы ЧПУ позволяют обрабатывать заготовки со сложным профилем, зубчатые рейки, зубья шестерен и много другое.

    Станки находят широкое применение в инструментальном производстве (ремонт штампов, пресс-форм, переточка ножей), точном машиностроении, приборостроении, аэрокосмической отрасли, станкостроении и других областях, где требуется высокое качество обработки поверхности.

    Конструктивные особенности

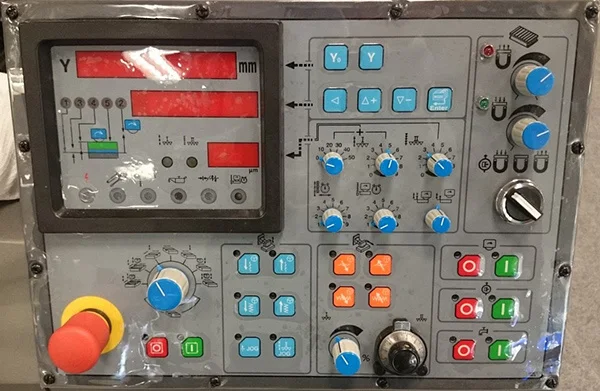

    • Контроллер ASD
    • Контроллер TD

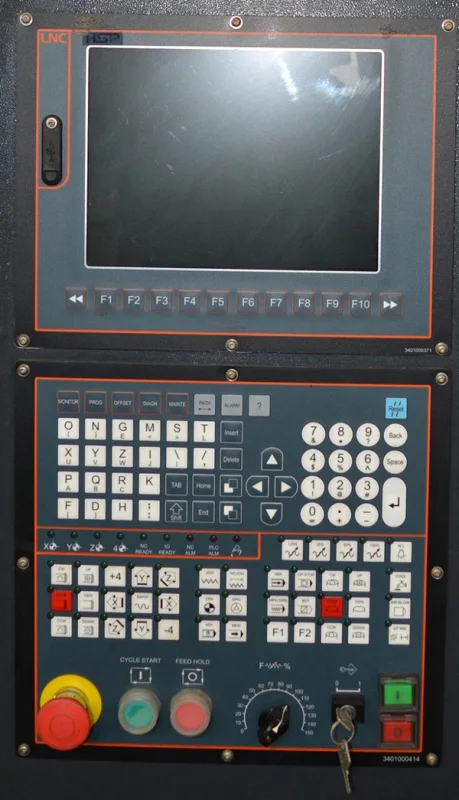

    • Контроллер CNC

    На странице поставщика представлена серия моделей. Применимость указанных характеристик, комплектации и цены к выбранной модификации требует проверки.

    Основные характеристики
    Максимальный размер шлифуемой заготовки, мм

    SSG-1535AH: 375 x 160, SSG-1545AH: 475 x 160, SSG-2045AH: 475 x 210, SSG-2050AH: 550 x 220, SSG-3060AH: 650 x 340, SSG-4080AH: 850 x 450

    Мощность электродвигателя шлифовального круга, кВт

    SSG-1535AH: 1,1, SSG-1545AH: 1,1, SSG-2045AH: 1,1, SSG-2050AH: 1,5, SSG-3060AH: 3,75, SSG-4080AH: 3,75

    Длина, мм

    SSG-1535AH: 1350, SSG-1545AH: 1560, SSG-2045AH: 1700, SSG-2050AH: 1780, SSG-3060AH: 2400, SSG-4080AH: 2800

    Ширина, мм

    SSG-1535AH: 1300, SSG-1545AH: 1300, SSG-2045AH: 1600, SSG-2050AH: 1600, SSG-3060AH: 1900, SSG-4080AH: 2100

    Высота, мм

    SSG-1535AH: 1800, SSG-1545AH: 2200, SSG-2045AH: 2200, SSG-2050AH: 2200, SSG-3060AH: 2280, SSG-4080AH: 2280

    Масса нетто, кг

    SSG-1535AH: 630, SSG-1545AH: 910, SSG-2045AH: 1200, SSG-2050AH: 1470, SSG-3060AH: 2350, SSG-4080AH: 3300

    Скорость перемещений
    Скорость перемещения стола (бесступенчатое регулирование), м/мин

    SSG-1535AH: 5 – 23, SSG-1545AH: 5 – 23, SSG-2045AH: 5 – 23, SSG-2050AH: 5 – 23, SSG-3060AH: 5 – 20, SSG-4080AH: 5 – 20

    Шпиндель
    Частота вращения шпинделя, об/мин.

    SSG-1535AH: 3000, SSG-1545AH: 3000, SSG-2045AH: 3000, SSG-2050AH: 3000, SSG-3060AH: 1450, SSG-4080AH: 1450

    Расстояние от оси шпинделя до поверхности рабочего стола, мм

    SSG-1535AH: 400, SSG-1545AH: 400, SSG-2045AH: 400, SSG-2050AH: 380, SSG-3060AH: 700, SSG-4080AH: 700

    Рабочий стол
    Размеры рабочего стола, мм

    SSG-1535AH: 150 х 355, SSG-1545AH: 150 х 460, SSG-2045AH: 200 х 460, SSG-2050AH: 200 х 510, SSG-3060AH: 300 x 600, SSG-4080AH: 400 x 800

    Нагрузка на стол, кг

    SSG-1535AH: 100, SSG-1545AH: 160, SSG-2045AH: 200, SSG-2050AH: 200, SSG-3060AH: 310, SSG-4080AH: 420

    Перемещения и направляющие
    Ручная вертикальная подача на 1 деление маховика, мм

    SSG-1535AH: 0,005, SSG-1545AH: 0,005, SSG-2045AH: 0,005, SSG-2050AH: 0,005, SSG-3060AH: 0,005, SSG-4080AH: 0,005

    Ручная поперечная подача при повороте на одно деление, мм

    SSG-1535AH: 0,02, SSG-1545AH: 0,02, SSG-2045AH: 0,02, SSG-2050AH: 0,02, SSG-3060AH: 0,02, SSG-4080AH: 0,02

    Ручная вертикальная подача на 1 оборот маховика, мм

    SSG-1535AH: 1, SSG-1545AH: 1, SSG-2045AH: 1, SSG-2050AH: 1, SSG-3060AH: 1, SSG-4080AH: 1

    Ручная поперечная подача на один оборот маховика, мм

    SSG-1535AH: 5, SSG-1545AH: 5, SSG-2045AH: 5, SSG-2050AH: 5, SSG-3060AH: 5, SSG-4080AH: 5

    Гидравлическая система
    Продольное перемещение стола (гидравлика), мм

    SSG-1535AH: 485, SSG-1545AH: 485, SSG-2045AH: 485, SSG-2050AH: 510, SSG-3060AH: 650, SSG-4080AH: 850

    Мощность гидравлического привода, ось X, кВт

    SSG-1535AH: 0,75, SSG-1545AH: 0,75, SSG-2045AH: 0,75, SSG-2050AH: 0,75, SSG-3060AH: 1,5, SSG-4080AH: 1,5

    Шлифование и полирование
    Тип шлифования

    SSG-1535AH: Плоское шлифование, SSG-1545AH: Плоское шлифование, SSG-2045AH: Плоское шлифование, SSG-2050AH: Плоское шлифование, SSG-3060AH: Плоское шлифование, SSG-4080AH: Плоское шлифование

    Размер шлифовального круга (D x d x B), мм

    SSG-1535AH: 180 х 13 х 32, SSG-1545AH: 180 х 13 х 32, SSG-2045AH: 180 х 13 х 32, SSG-2050AH: 180 х 13 х 32, SSG-3060AH: 355 х 38 х 127, SSG-4080AH: 355 х 38 х 127

    Больше характеристик
    Наличие ЧПУ

    SSG-1535AH: нет, SSG-1545AH: нет, SSG-2045AH: нет, SSG-2050AH: нет, SSG-3060AH: нет, SSG-4080AH: нет

    Масса в упаковке, кг

    SSG-1535AH: 730, SSG-1545AH: 1040, SSG-2045AH: 1380, SSG-2050AH: 1620, SSG-3060AH: 2550, SSG-4080AH: 3450

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Электромагнитная плита
    • Размагничиватель плиты
    • Система подачи СОЖ
    • Шлифовальный круг
    • Фланец для круга со съемником
    • Балансировочная оправка и стенд
    • Алмазное правило с базой
    • Рабочее освещение
    • Набор ключей для обслуживания станка
    • Регулировочные болты и опоры
    • Инструкция по эксплуатации на русском языке

    Дополнительные опции (не входят в стандартную комплектацию)

    • Магнитный сепаратор
    • Бумажный фильтр
    • Комбинированный магнитно-бумажный фильтр
    • Уловитель пыли для сухого шлифования
    • Центробежный очиститель СОЖ
    • Гидравлический центробежный очиститель СОЖ
    • Автоматическая система online балансировки шлифовального круга
    • Ручная система online балансировки шлифовального круга
    • Уловитель паров СОЖ
    • Магнитный поворотный стол
    • Контроллер для магнитной плиты
    • Наклонная магнитная плита
    • Инвертер главного привода
    • Маслоотделитель
