Пятиосевой обрабатывающий центр QUADRO SMART JET

6 702 307 ₽

  • Мощность шпинделя, кВт

    7,5 + 7,5

Пятиосевой обрабатывающий центр QUADRO SMART JET.

Артикул: 506346 Категория: Бренд: QUADRO Бренд:

Пятиосевой обрабатывающий центр QUADRO SMART JET.

Модель: SMART JET

Назначение и применение

Основной задачей использования обрабатывающих центров SMART JET является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий.

Стоит отметить, что возможности 5-ти осевых обрабатывающих центров SMART JET, практически безграничны и вы сможете производить любые изделия, которые могут быть изготовлены на позиционных однооперационных станках, 3-х и 4-х фрезерных станках или любых других обрабатывающих центрах.

Конструктивные особенности

  • Програмное обеспечение
  • Чугунная массивная литая станина
  • Рабочий стол и траверсы
  • Фрезерная голова (мод. 2 + 2)
  • Датчик автокалибровки инструмента
  • Электроавтоматика

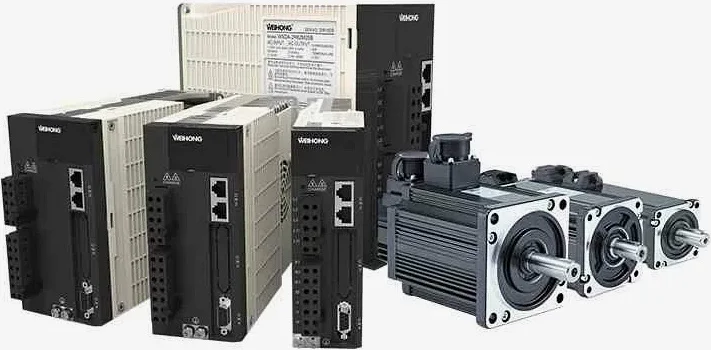

  • Сервосистема WEIHONG

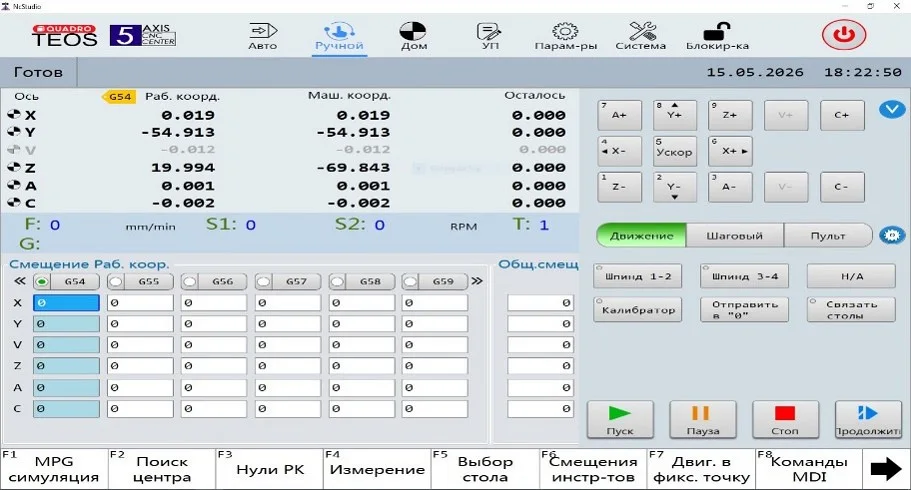

  • Cистема ЧПУ WEIHONG
  • Ручной пульт управления

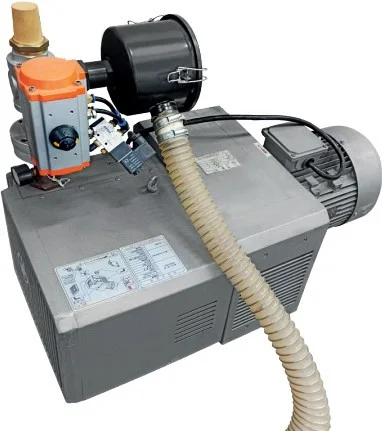

  • Вакуумный насос
  • Мобильная стойка оператора
  • Профильные линейные направляющие ROUST
  • ШВП по всем осям
  • Высокоточные безлюфтовые редукторы по осям «А, С»
Основные характеристики
Электрокомпоненты

DELIXI

Расширенная тех документация на русском языке

В комплекте

Модификация

2 + 2

Инструментальная система
Количество одновременно установленных инструментов на голове, шт.

4

Смена инструмента

Ручная

Тип фиксации инструмента

Цанги ER-40 x 4

Скорость перемещений
X/Y/Y1, м/мин

40

Z, м/мин

30

A/C, об/мин

22,5

Двигатели
Сервоприводы с абсолютными энкодерами

WEIHONG

Шпиндель
Мощность шпинделя, кВт

7,5 + 7,5

Тип охлаждения шпинделя

Воздушное

Количество шпинделей и инверторов к ним, шт.

2

Рабочая частота вращения шпинделей, об/мин

до 24 000

Обработка детали
Макс. зона обработки X X Y, мм

1500 x 1000

Максимальная высота заготовки с учетом установленного инструмента, мм

460

Рабочий стол
Количество независимых рабочих столов, шт.

1

Максимальная площадь поддержки: каждого стола / двух столов, мм

750 x 820

Для траверсных столов: количество траверс на каждом столе/всего, шт.

2

Пневмосистема
Пневмокомпоненты

AIRTAC (Тайвань)

Система управления
Датчик длины инструмента

В комплекте

Система ЧПУ и интерфейс оператора

WEIHONG

Занесение параметра коррекции длины инструмента в систему ЧПУ

Автоматическое

Постпроцессор на выбор для следующего программного обеспечения

AlphaCAM, SolidCAM, Power Mill

Электрошкаф, мм

700 x 1000 x 2000

Беспроводной пульт ручного управления и фронтальная стойка оператора

В комплекте

Перемещения и направляющие
X, мм

1550

Y, мм

1800

Z, мм

650

Линейные направляющие и подшипники по всем осям

ROUST

A, °

Не ограничен

Высокоточные безлюфтовые редукторы по осям A/C

ZHENKANG

ШВП по осям X/Y/Z

GTEN

Вакуумная система
Производительность вакуумного насоса, м³/ч

160

Количество вакуумных насосов, шт.

1

Система смазки
Автоматическая система смазки и ящик зип

В комплекте

Охлаждение
Промышленный кондиционер для электрошкафа

В комплекте

Больше характеристик
С, °

800 (±400)

Мощность вакуумного насоса

5,5

Ящик

В комплекте

Вес

3000 кг

Габариты

3700 × 2820 × 3050 мм
