Пятиосевой обрабатывающий центр QUADRO JET ECO
Пятиосевой обрабатывающий центр QUADRO JET ECO — изображение 2
Пятиосевой обрабатывающий центр QUADRO JET ECO — изображение 3
Пятиосевой обрабатывающий центр QUADRO JET ECO — изображение 4
Пятиосевой обрабатывающий центр QUADRO JET ECO — изображение 5
Пятиосевой обрабатывающий центр QUADRO JET ECO — изображение 6

Пятиосевой обрабатывающий центр QUADRO JET ECO

4 724 595 ₽

  • Скорость подачи, м/мин

    15

  • Мощность шпинделя, кВт

    5,5 + 3,7

Пятиосевой обрабатывающий центр QUADRO JET ECO.

Артикул: kami-41e05d3a0fc7 Категория: Бренд: QUADRO Бренд:

Пятиосевой обрабатывающий центр QUADRO JET ECO.

Модель: JET ECO

Назначение и применение

Автоматический двусторонний шипорезный станок QUADRO JET ECO предназначен для зарезки скруглённых шипов всех видов с наклонами по оси шипа, а также для выборки пазов и сверления отверстий. Станок позволяет изготовить все типы мебельных соединений типа «шип-паз». Управление осуществляется интуитивно понятным контроллером.

На QUADRO JET ECO возможно изготовить шипы – круглый, квадратный, поясной круглый и китайский. Также на оборудовании выполняют снятие фаски и сверление.

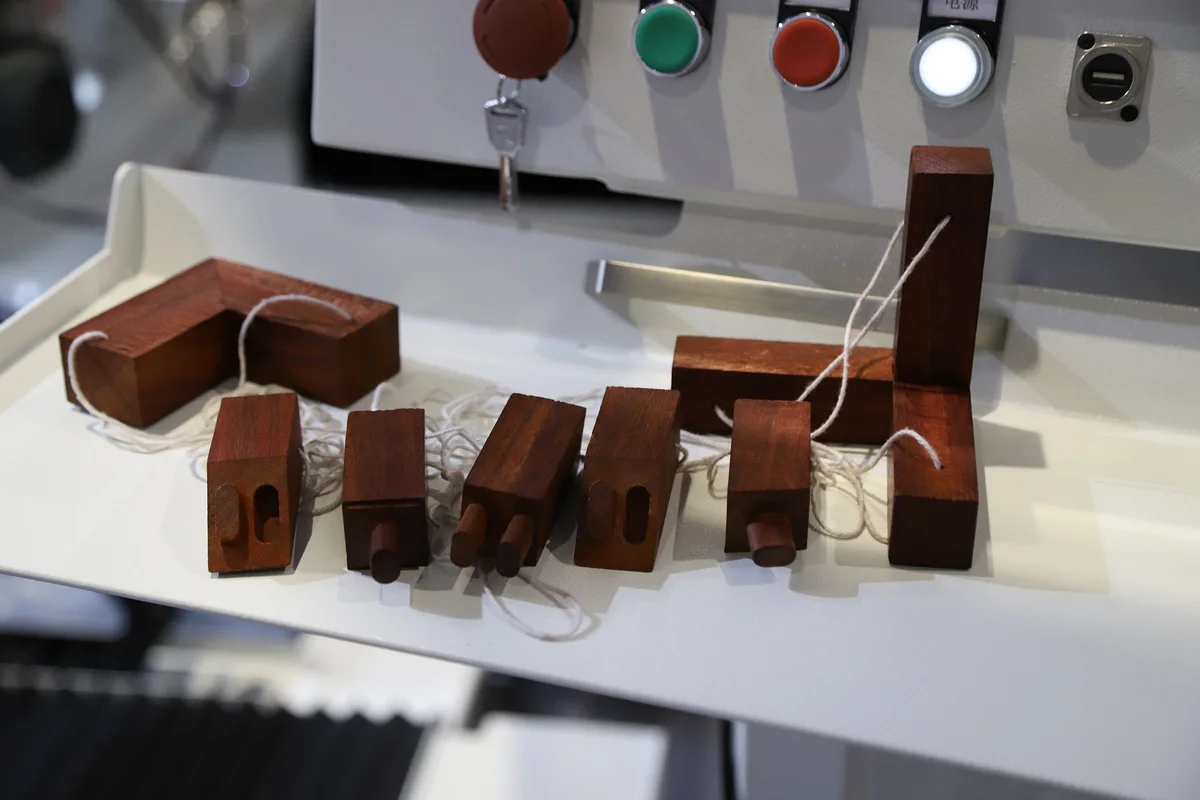

Получаемые изделия

Конструктивные особенности

  • Конструкция станины

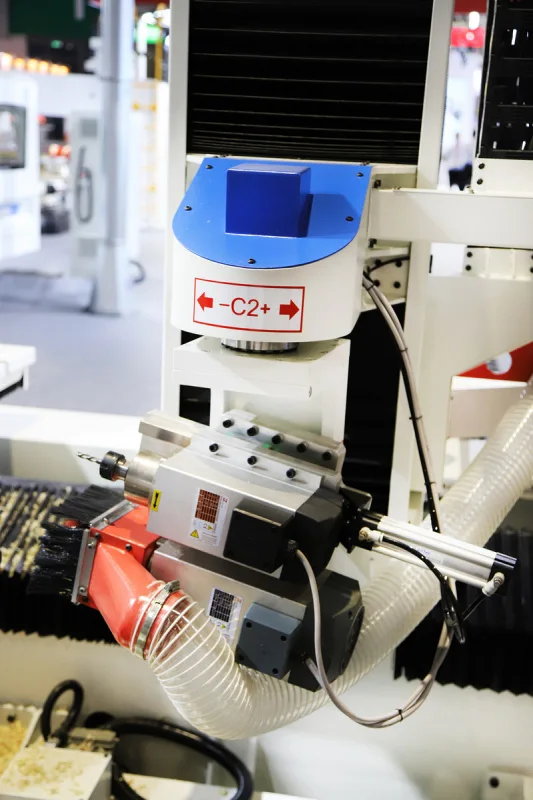

  • Фрезерные головы
  • Автоматическая подача и разгрузка деталей
  • Система управления станком
Основные характеристики
Электрокомпоненты

SCHNEIDER (Франция)

Скорость подачи, м/мин

15

Скорость перемещений
Скорость перемещения по оси X, м/мин

10

Скорость перемещения по оси Z, м/мин

20

Скорость перемещения по оси Y1, Y2, м/мин

20

Шпиндель
Частота вращения шпинделя, об/мин.

0 – 18 000

Мощность шпинделя, кВт

5,5 + 3,7

Количество шпинделей, шт.

2

Мощность шпинделя S1/S6, кВт

5,5 / 3,7

Мощность шпинделя для нарезания паза, кВт

3,7

Мощность шпинделя для нарезания шипа, кВт

5,5

Частота вращения шпинделя для нарезания паза, об/мин

18 000

Частота вращения шпинделя для нарезания шипа, об/мин

12 000

Обработка детали
Размеры зоны обработки, мм

2000 х 60

Длина материала (прямой шип), мм

180 – 2000

Длина материала (прямой, с угловым шипом 45°), мм

450 – 2000

Толщина материала (прямой шип), мм

10 – 80

Ширина материала (прямой шип), мм

10 – 60

Система управления
Система ЧПУ и интерфейс оператора

Контроллер HUST CNC (русифицированный интерфейс)

Перемещения и направляющие
Зубчатые передачи и редуктора

Shimpo Nidec (Япония)

Направляющие

HIWIN (Тайвань)

Поворот оси B, °

-55 – 0

Поворот оси С, °

-55 – 0

Больше характеристик
Условие

Скидка 11% ШМР 150 000 ₽ Включены в стоимость!

Вес

3500 кг

Габариты

3910 × 2850 × 2150 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Направляющие HIWIN (Тайвань)
  • Электроавтоматика Schneider (Франция)
  • Редуктор поворотной оси Shimpo Nidec (Япония)
