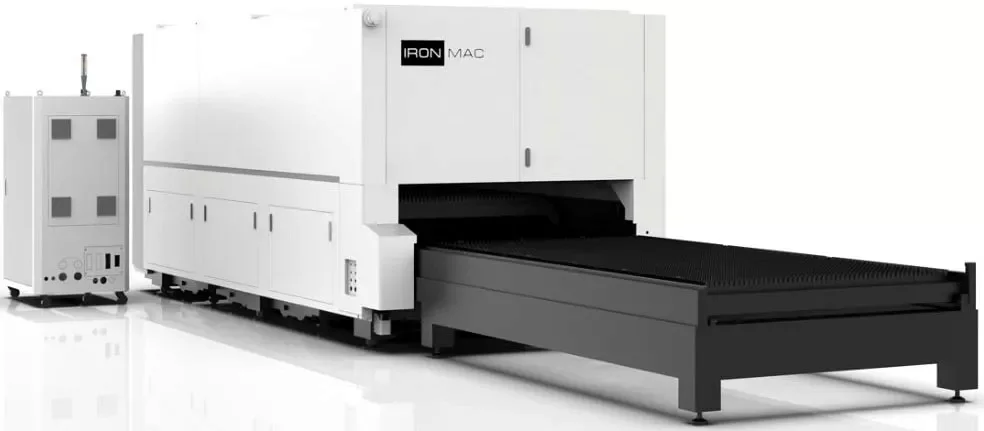

Оптоволоконная установка лазерного раскроя IRONMAC 3015E-EP 12000W

Под заказ

    Оптоволоконная установка лазерного раскроя IRONMAC 3015E-EP 12000W. Цена по запросу.

    Артикул: 504267 Категория: Бренд: IRONMAC Бренд:

    Оптоволоконная установка лазерного раскроя IRONMAC 3015E-EP 12000W. Цена по запросу.

    Модель: IRONMAC 3015E-EP 12000W

    Назначение и применение

    Оптоволоконная установка лазерного раскроя обеспечивает высокоскоростную чистовую резку* листов из черных, нержавеющих и цветных металлов в автоматизированном режиме.

    Комплексы широко используются в следующих сферах:

    Конструктивные особенности

    • Шкаф управления
    • Дисплей внешнего исполнения
    • Портал из авиационного алюминия

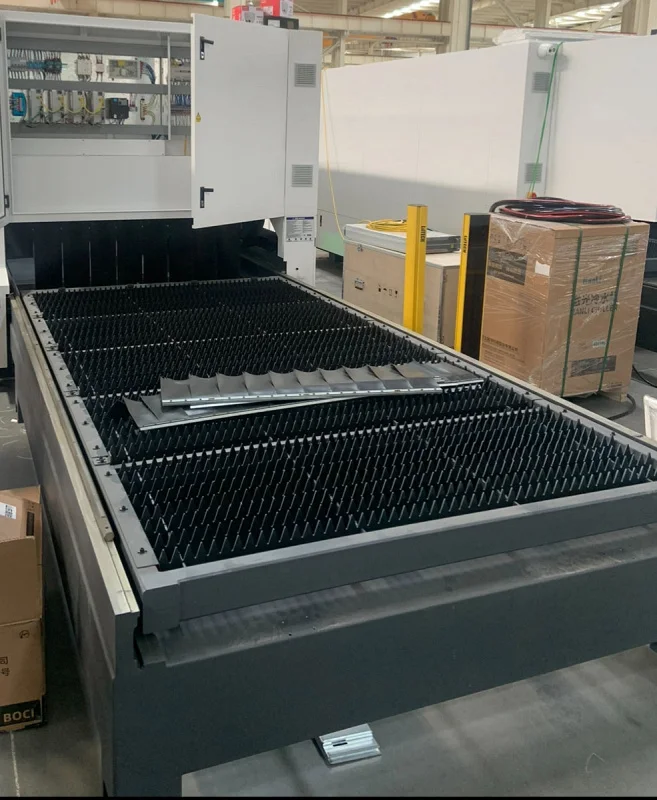

    • Сменный стол
    • Стабилизатор напряжения
    Основные характеристики
    Система ЧПУ

    FSCUT

    Передача по оси Z

    Шарико-винтовая пара

    Передача по осям X, Y

    Шестерня-рейка YYC (Тайвань)

    Рабочая зона (X x Y), мм

    3000 x 1500

    Смазка

    Автосмазка

    Вид охлаждения

    Водяной чиллер

    Напряжение, В

    380

    Общая мощность, кВт

    50

    Кабинетная защита

    +

    Повторяемость
    Точность повторного позиционирования, мм/м

    0,03

    Энергопотребление
    Фаза

    3

    Скорость перемещений
    Макс. скорость портала, м/мин

    120 – 140

    Лазер
    Мощность излучения резонатора, кВт

    12

    Длина волны лазерного излучения, нм

    1070

    Резка
    Модуль для резки труб

    –

    Режущая способность, мм

    Согласно возможностям резонатора

    Ширина реза, мм

    0,1 – 0,5

    Точность позиционирования
    Точность позиционирования, мкм/м

    ± 0,03

    Обработка детали
    Толщина металла, мм

    25

    Обрабатываемый металл

    тонкий / толстый

    Рабочий стол
    Наибольшая нагрузка на стол, кг

    3840

    Сменные паллеты

    +

    Точности
    Точность геометрического размещения осей X/Y, мм

    ≤ 0,03

    Шероховатость в зоне реза, мкм

    Ra 3,2 – 25,4

    Система управления
    Поддерживаемое программное обеспечение

    CAD, CorelDRAW plt., AI., dxf. и т. д.

    Экран

    23″ ЖК

    Перемещения и направляющие
    Перемещение по осям X / Y / Z, мм

    3050 x 1530 x 315

    Сечение направляющих, мм

    35

    Ускорение осей X/Y, G

    1,5

    Минимальное задаваемое перемещение, мм

    0,001

    Ускорение оси Z, G

    1,5

    Больше характеристик
    Частота, Гц

    50

    Класс защиты

    IP54

    Вес

    8700 кг

    Габариты

    8200 × 2650 × 2200 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Состав комплектации требует уточнения

    В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

    • Режущая голова Raytools (Швейцария)
    • Резонатор (лазерный источник) Raycus или IPG
    • Система ЧПУ FSCUT8000
    • Серводвигатель

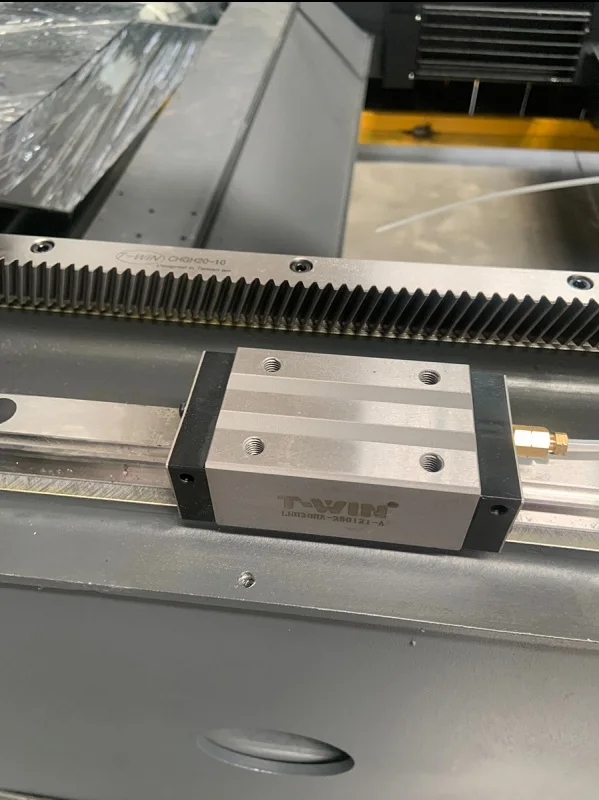

    • Линейные направляющие Hiwin / PMI (Тайвань)
    • Двухприводные зубчатые рейки УУС (Тайвань)

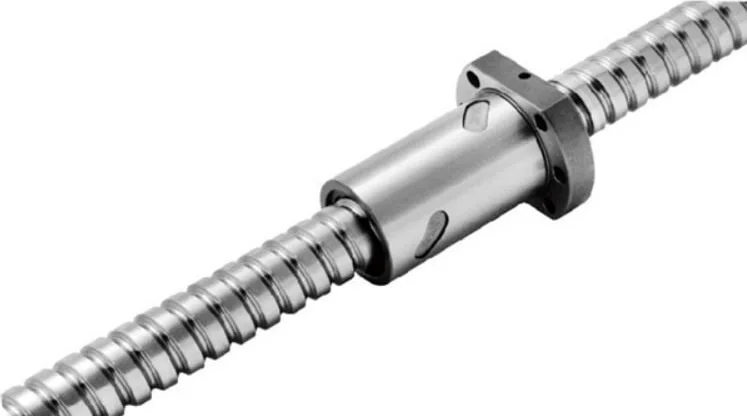

    • Привод Z – прецизионная ШВП TBI (Тайвань)
    • Пневматические элементы SMC (Япония)
    • Электрические элементы Schneider (Франция)
    • Редуктор Fielder (Япония)
    • Подшипники NSK (Япония)
    • Чиллер охлаждения Tongfei / Hanli (Китай)
    • Интегрированная система вентиляции
    • Беспроводное дистанционное управление
    • Стартовый комплект ЗИП

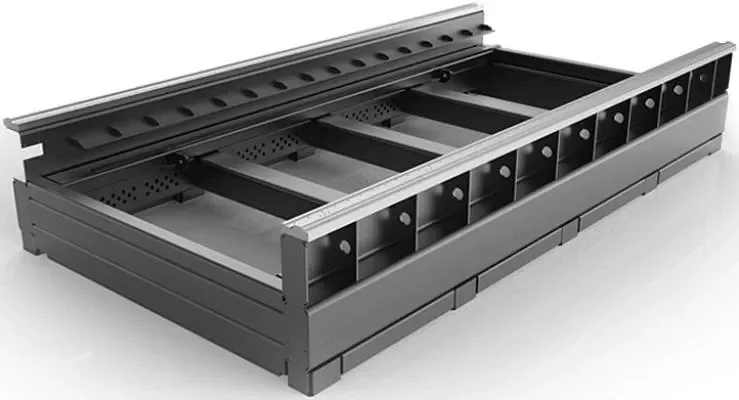

    • Станина
    • Автоматическая система смазки
    • Режущие головы Precitec (Германия) (Опция)
    • Кабинетная защита зоны резки
    • Ёмкостной датчик высоты и неровности листа
