Оптоволоконная установка лазерного раскроя IRONMAC 3015C 3000W

Под заказ

    Оптоволоконная установка лазерного раскроя IRONMAC 3015C 3000W. Цена по запросу.

    Артикул: 504263 Категория: Бренд: IRONMAC Бренд:

    Оптоволоконная установка лазерного раскроя IRONMAC 3015C 3000W. Цена по запросу.

    Модель: IRONMAC 3015C 3000W

    Назначение и применение

    Оптоволоконная* установка лазерного раскроя IRONMAC C обеспечивает скоростную чистовую резку листовых металлов (чёрные, нержавеющие, цветные) в автоматизированном режиме.

    Лазерная установка IRONMAC C отличается большой рабочей зоной – от 3000 х 1500 мм и массой 5000 кг. Перемещение портальной системы 120 м/мин позволяют производить обработку на высокой скорости.

    Модель поддерживает работу в 1-2 смены, а также может эксплуатироваться и до 3 смен, но при этом необходимо делать технологические перерывы. В конструкции оборудования установлены легко заменяемые стандартные унифицированные компоненты:

    Оборудование востребовано во многих производственных сферах, осуществляющих заготовительные операции:

    Конструктивные особенности

    • Шкаф управления
    • Пульт дистанционного управления

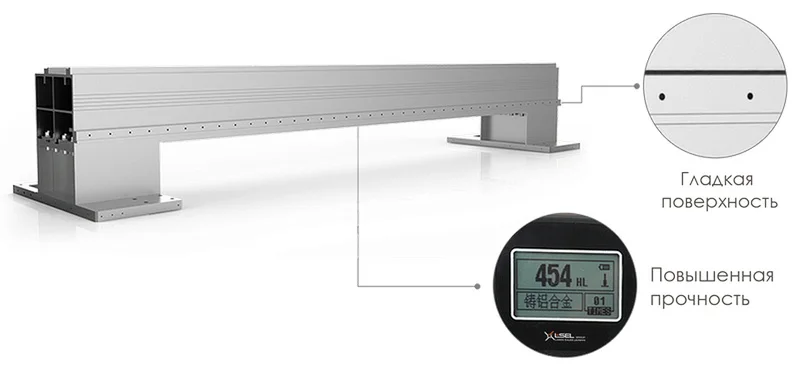

    • Портал из авиационного алюминия
    Основные характеристики
    Система ЧПУ

    FSCUT

    Передача по оси Z

    Шарико-винтовая пара

    Передача по осям X, Y

    Шестерня-рейка YYC (Тайвань)

    Рабочая зона (X x Y), мм

    3000 x 1500

    Смазка

    Автосмазка

    Вид охлаждения

    Водяной чиллер

    Напряжение, В

    380

    Общая мощность, кВт

    20

    Кабинетная защита

    –

    Повторяемость
    Точность повторного позиционирования, мм/м

    0,03

    Энергопотребление
    Фаза

    3

    Скорость перемещений
    Макс. скорость портала, м/мин

    120

    Лазер
    Мощность излучения резонатора, кВт

    3

    Длина волны лазерного излучения, нм

    1070

    Резка
    Модуль для резки труб

    –

    Режущая способность, мм

    Согласно возможностям резонатора

    Ширина реза, мм

    0,1 – 0,5

    Точность позиционирования
    Точность позиционирования, мкм/м

    ± 0,03

    Обработка детали
    Толщина металла, мм

    20

    Обрабатываемый металл

    тонкий

    Рабочий стол
    Наибольшая нагрузка на стол, кг

    1000

    Сменные паллеты

    –

    Точности
    Точность геометрического размещения осей X/Y, мм

    ≤ 0,02 (от всего расстояния)

    Шероховатость в зоне реза, мкм

    Ra 3,2 – 25,4

    Система управления
    Поддерживаемое программное обеспечение

    CAD, CorelDRAW plt., AI., dxf. и т. д.

    Экран

    23″ ЖК

    Перемещения и направляющие
    Перемещение по осям X / Y / Z, мм

    3030 x 1520 x 105

    Сечение направляющих, мм

    35

    Ускорение осей X/Y, G

    1,5

    Минимальное задаваемое перемещение, мм

    0,001

    Ускорение оси Z, G

    1,5

    Больше характеристик
    Частота, Гц

    50

    Класс защиты

    IP54

    Вес

    5000 кг

    Габариты

    4440 × 2500 × 1860 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Состав комплектации требует уточнения

    В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

    • Режущая голова Raytools (Швейцария)
    • Резонатор (лазерный источник) Raycus или IPG
    • Система ЧПУ (CAD-CAM ПО)
    • Серводвигатель
    • Линейные направляющие Hiwin (Тайвань)
    • Привод X, Y – рейка-шестерня УУС (Тайвань)
    • Привод Z – прецизионная ШВП TBI (Тайвань)
    • Пневматические элементы ARTAC / SMC (Япония)
    • Электрические элементы Schneider (Франция)
    • Редуктор Shimpo (Япония)
    • Чиллер охлаждения Tongfei (Китай)
    • Интегрированная система вентиляции
    • Беспроводное дистанционное управление
    • Стартовый комплект ЗИП
    • Станина
    • Автоматическая система смазки
    • Ёмкостной датчик высоты и неровности листа
