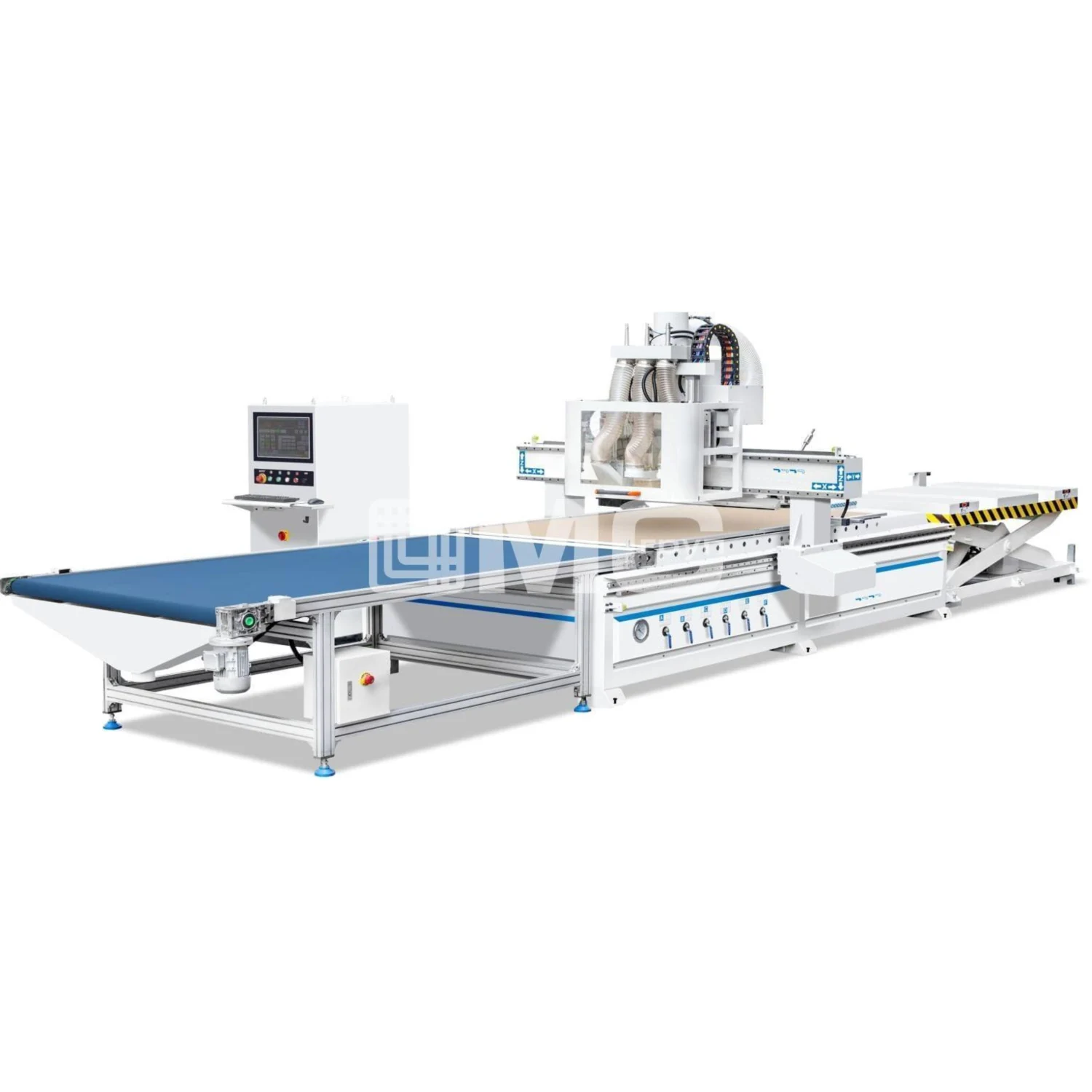

Обрабатывающий центр VELBERG CM2130ATC-N16 (Weihong)

Предназначен для высокоскоростной фрезерной обработки листовых материалов (фанера, мебельный щит, ЛДСП, МДФ), различных композиционных материалов и пластиков, а также массива древесины мягких и твердых пород.

Назначение:

Конструктивные преимущества

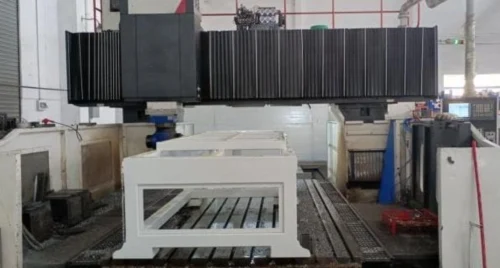

1. Станина

Станина разработана ведущими инженерами на программном комплексе, электросварная конструкция коробчатой формы, изготовленная из профилей квадратного и прямоугольного сечения повышенной жёсткости, оснащена открывающимися защитными элементами с обоих  сторон для удобства обслуживания станка. Станина станка проходит термо-обжиг для снятия остаточных напряжений в металле.

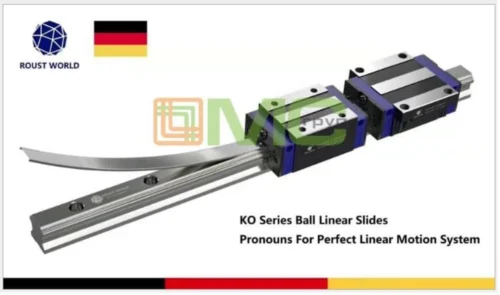

2. Немецкие линейные направляющие Roust

Немецкие линейные направляющие Roust, по которым двигается портал, обеспечивают высокую точность перемещения и стабильность работы.

Линейные направляющие оснащены защитной накладкой, предотвращающая попадания попадание пыли в кассетный подщипник, что гарантирует безотказность работы и долгий ресурс.

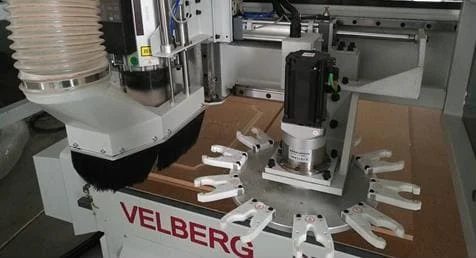

3. Револьверная смена инструмента

Револьверная смена инструмента на 16 позиций, позволяет выполнять сложные фрезеровки, для вращения магазина используется сервопривод, скорость смены инструмента 3-5 сек.

4. Привод

Привод портала осуществляется за счёт косозубой передачи шестерня-рейка, что обеспечивает повышенную скорость, плавность и точность перемещения.

5. Система управления

Для управления используется промышленный контроллер Weihong NC60A, с предустановленным NcStudio V15. Имеет порт LAN для подключения в единую сеть организации. Оснащается 4мя портами USB 2.0

Готовая система для станка в одном корпусе(промышленный компьютер)

Разработанный Weihong Electronic Technology Co., Ltd, хост NC60A является обновленным продуктом. Модернизированная материнская плата имеет более быструю тактовую частоту процессора скорость и скорость передачи данных в памяти, или на 40% выше производительность. Работает на операционной системе Win8.1-32bit, NC60A отличается более высокой скоростью загрузки и лучшей антивирусной функцией. В частности, хост NC60A использует двухъядерный процессор, 60G SSD, 2G RAM, коммуникационную карту, NcStudio V15 программное обеспечение для управления движением в целом, и используется вместе с контроллерами Lambda 3S / 3L.

6. Высокоскоростной шпиндель

Высокоскоростной шпиндель HQD 9kW ISO30 (воздушное охлаждение)

• Шпиндели HQD 9kW ISO30 с автоматической сменой инструмента, охлаждение встроенным эл. вентилятором -аналоги шпинделей HSD (Италия). Высокоскоростные моторы -шпиндели HQD более 10 лет производятся на заводах HQD в ЕС, Тайвань, КНР.
• Станок укомплектован патронами(12шт.) и цангами12мм.

7. Сервоприводы Weihong 1000Вт

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной

программой при высокой скорости подачи. Сервоприводы рассчитаны на 3-х сменный режим работы. Они компактные, высокоточные и имеют исключительное соотношение мощности к весу. Сервомоторы, сопряженные с сервоусилителями и контроллерами, дают возможность обеспечить прекрасную управляемость и точность в решаемых задачах.

8. Движение по оси Z

Движение по оси Z происходит за счёт ШВП, произведённой в Германии. На таких размерах целесообразно применение ШВП, т.к. есть возможность соблюсти необходимые пропорции (толщина ШВП и длина перемещения).

Станина станка

Станина станка выполнена из цельносварной конструкции усиленной ребрами жесткости и обеспечивает высокую степень жёсткости станка, устойчивость к статическим и динамическим нагрузкам, что уменьшает вибрацию при работе и обеспечивает высокую точность и качество при обработке заготовок. Станина проходит термообжиг для снятия напряжения в металле.

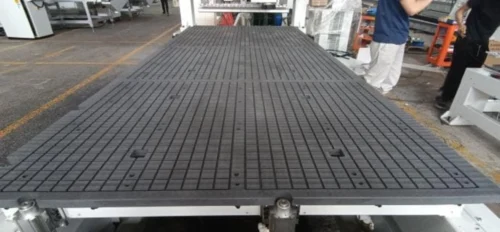

10. Матричный вакуумный стол

Матричный вакуумный стол разделён на 6-ть зон. Выбор необходимых зон осуществляется вручную оператором.

11. Вакуумный насос

Вакуумный насос. Станок укомплектован пластинчато-роторным (безмаслянным) вакуумной станцией, производительность 160м3 (4кВт).

12. Кабель

Специализированные, экранированные высоко-гибкие кабели производства Германия для передачи питания и информации рассчитаны на 3-х сменный режим работы.

13. Датчик измерения длины инструмента

Датчик измерения длины инструмента осуществляет автоматический контроль длины инструмента.

14. Система подачи листов

Система подачи листов оснащена вакуумными присосками.

15. Система автоматического выравнивания листов

Система автоматического выравнивания листов позволяет точно спозиционировать лист.

16. Устройство сталкивания заготовок

Устройство сталкивания заготовок оснащается пылеулавливающей щёткой для очистки поверхности стола (рабочей зоны).

17. Разгрузочный стол

Разгрузочный стол – ленточный транспортёр. В конце установлен оптический датчик для облегчения выгрузки изделий.

18. Система смазки

Станок оборудован автоматической системой смазки всех подвижных частей, что очень важно при непрерывной работе и больших объёмах. При отсутствии смазки включается сигнализация, что позволяет исключить «сухой ход» оборудования и поломку. Работа насоса контролируется процессором, подавая запрограммированные порции густой смазки.

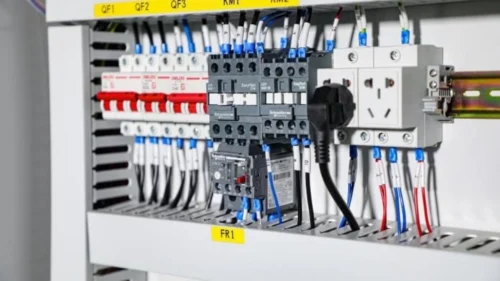

19. Электрошкаф

Электрошкаф интегрирован в станину и имеет пылезащищённое исполнение. Качественная сборка и комплектующие ведущих мировых брендов Schneider Electric(Франция), Autonics(Корея), Syntec.

20. Оборудование изготовлено в соответствии с нормами CE

21. Станок оснащён кожухом для защиты оператора
