Обрабатывающий центр с ЧПУ Nanxing NCG3021E

5 085 194 ₽

Мощность шпинделя, кВт
12
Тип цанги
ER32

Обрабатывающий центр с ЧПУ Nanxing NCG3021E.

Артикул: 444721 Категория: Фрезерные станки Nesting Бренд: Nanxing Бренд: Nanxing

Обрабатывающий центр с ЧПУ Nanxing NCG3021E.

Модель: NCG3021E

Конструктивные особенности

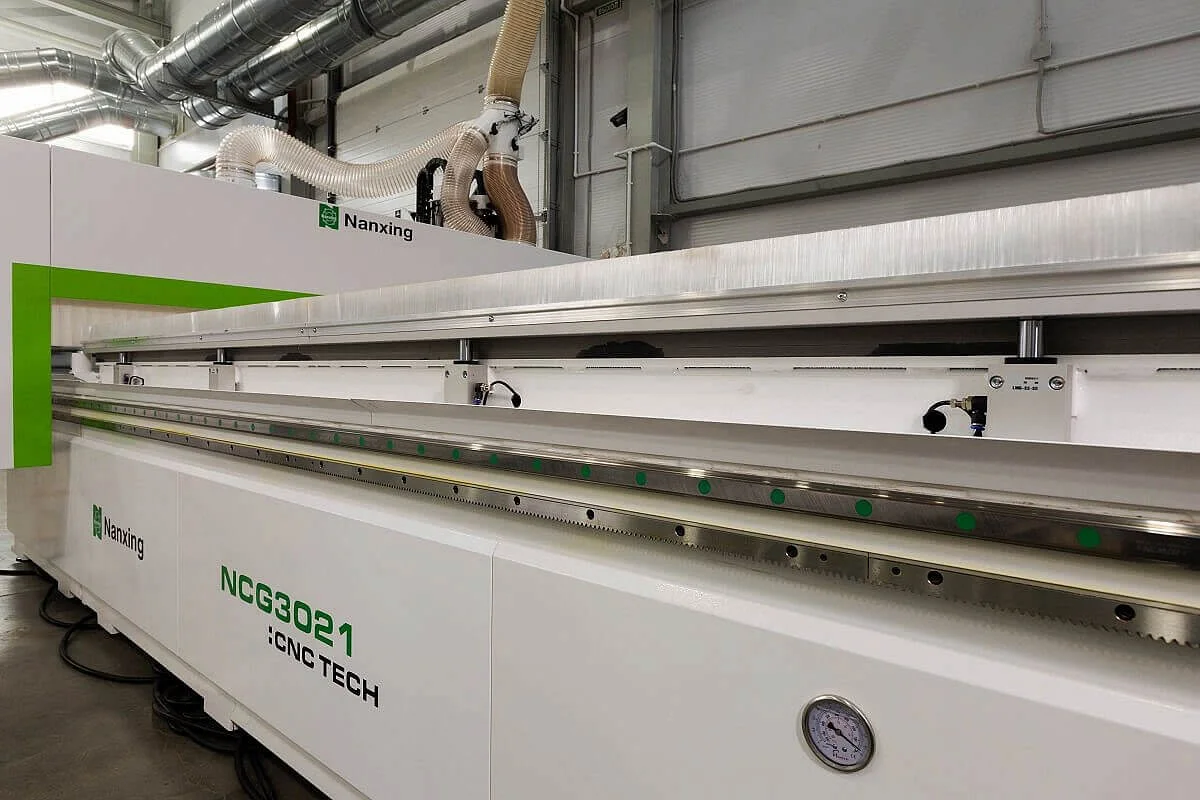

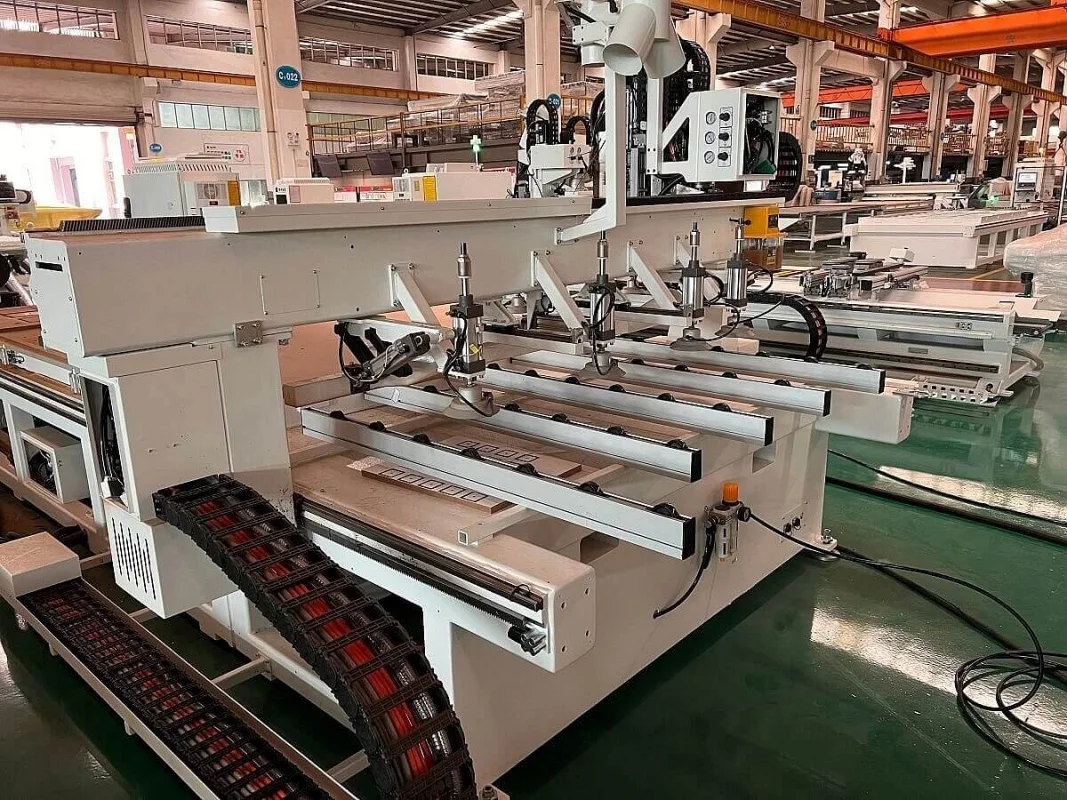

Портал

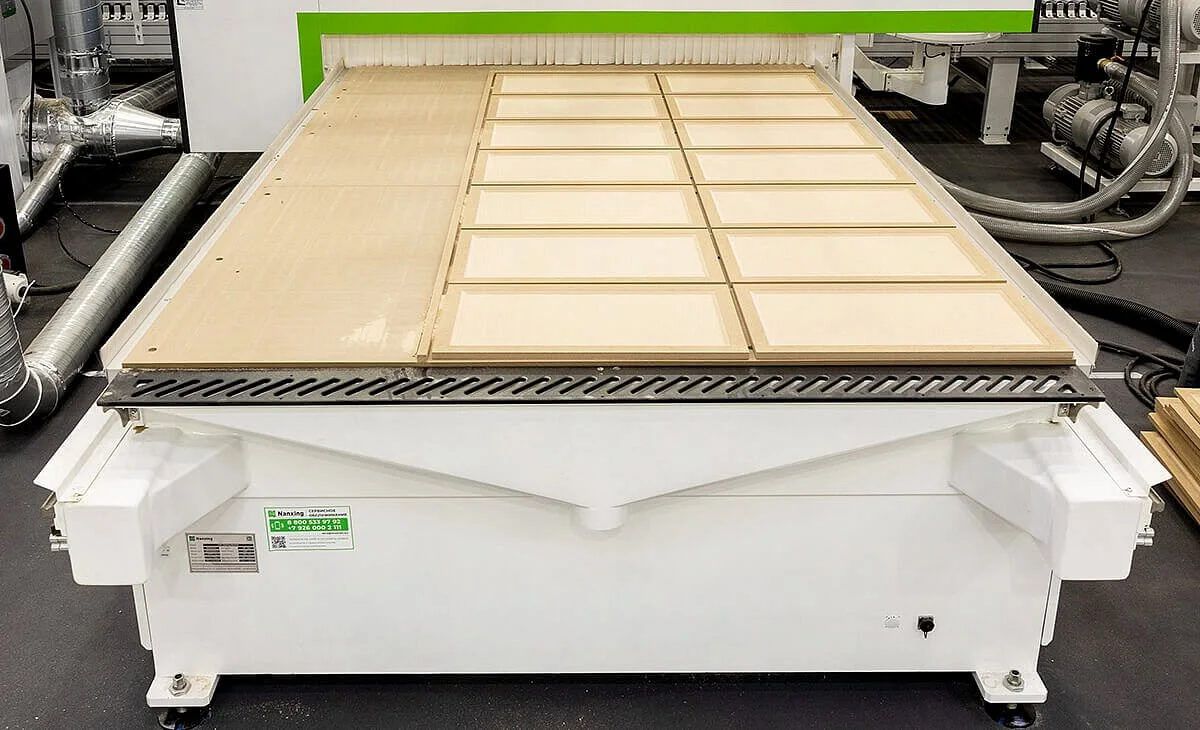

Рабочий стол

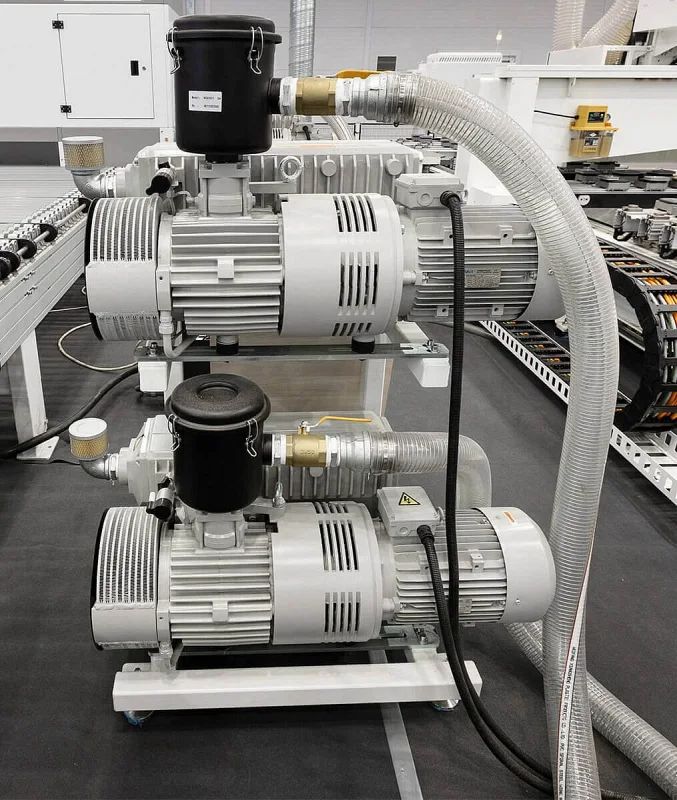

Вакуумный насос

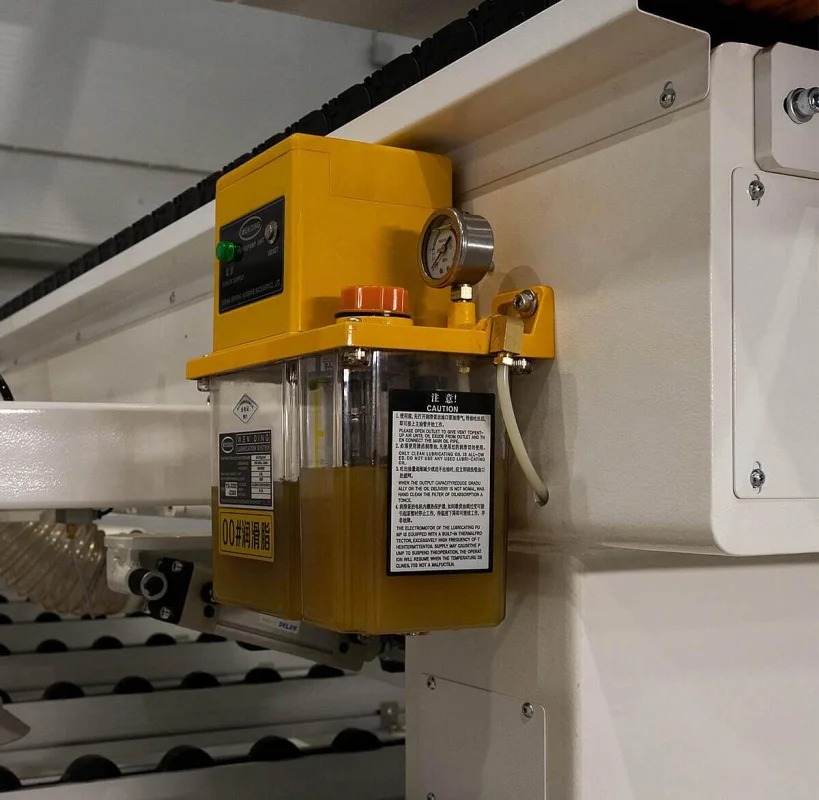

Автоматическая смазка
Перемещение по осям

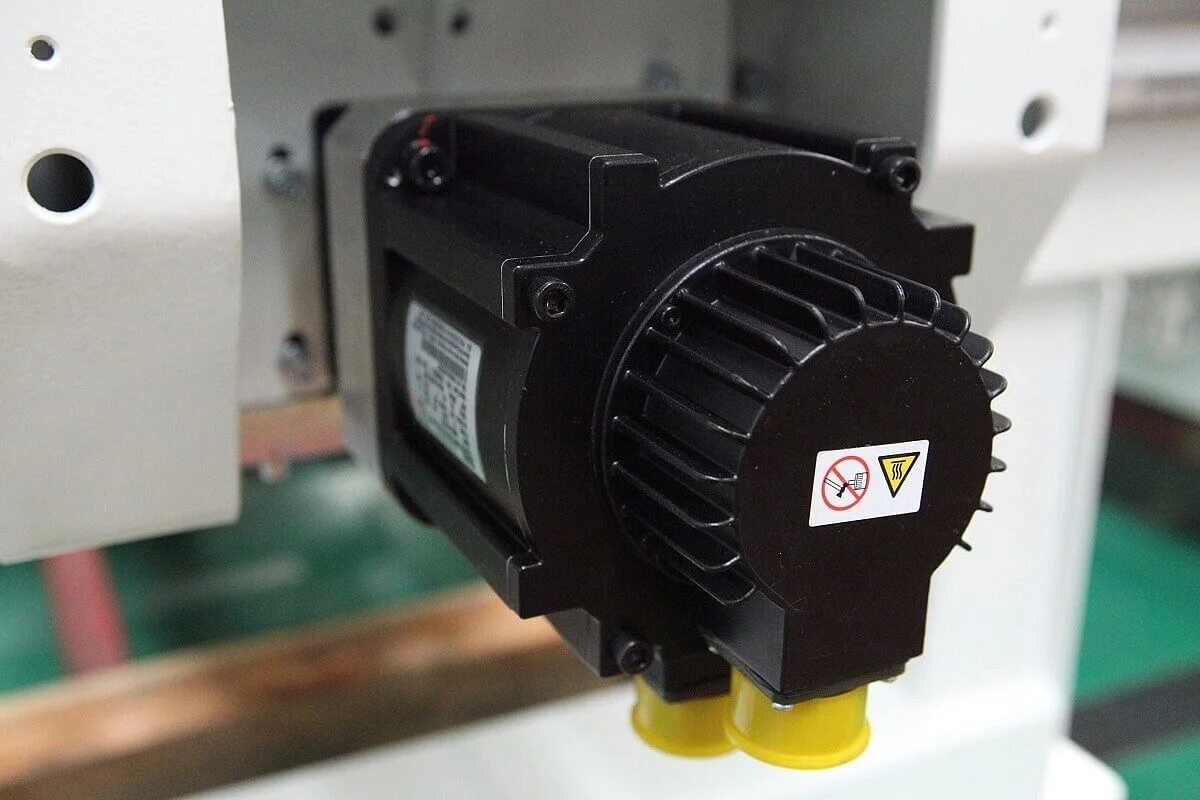

Сервомоторы

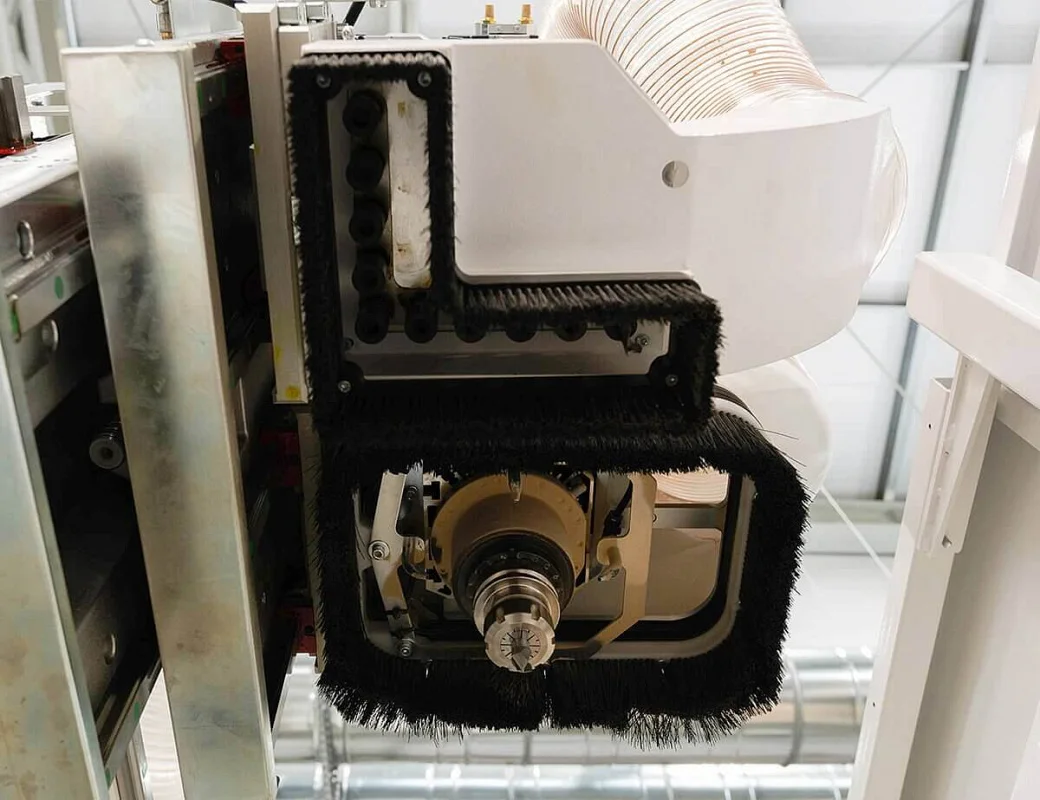

Главный шпиндель и сверлильный блок

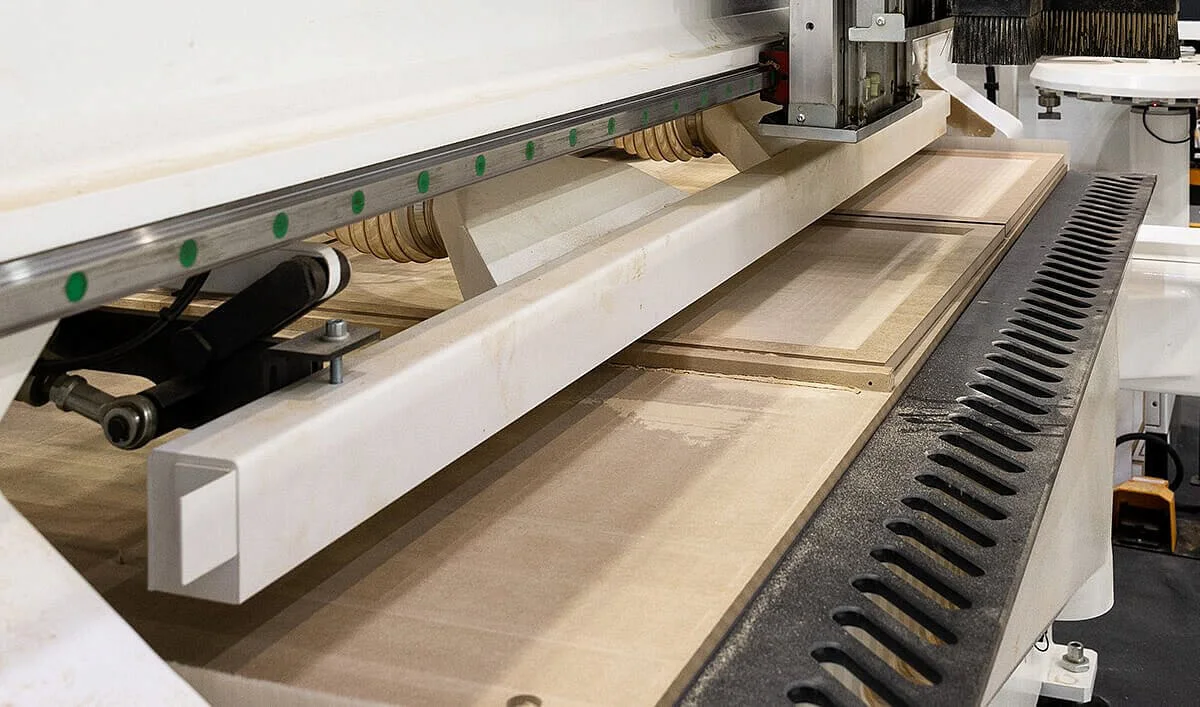

Разгрузочный толкатель/очистка стола (пылесос)

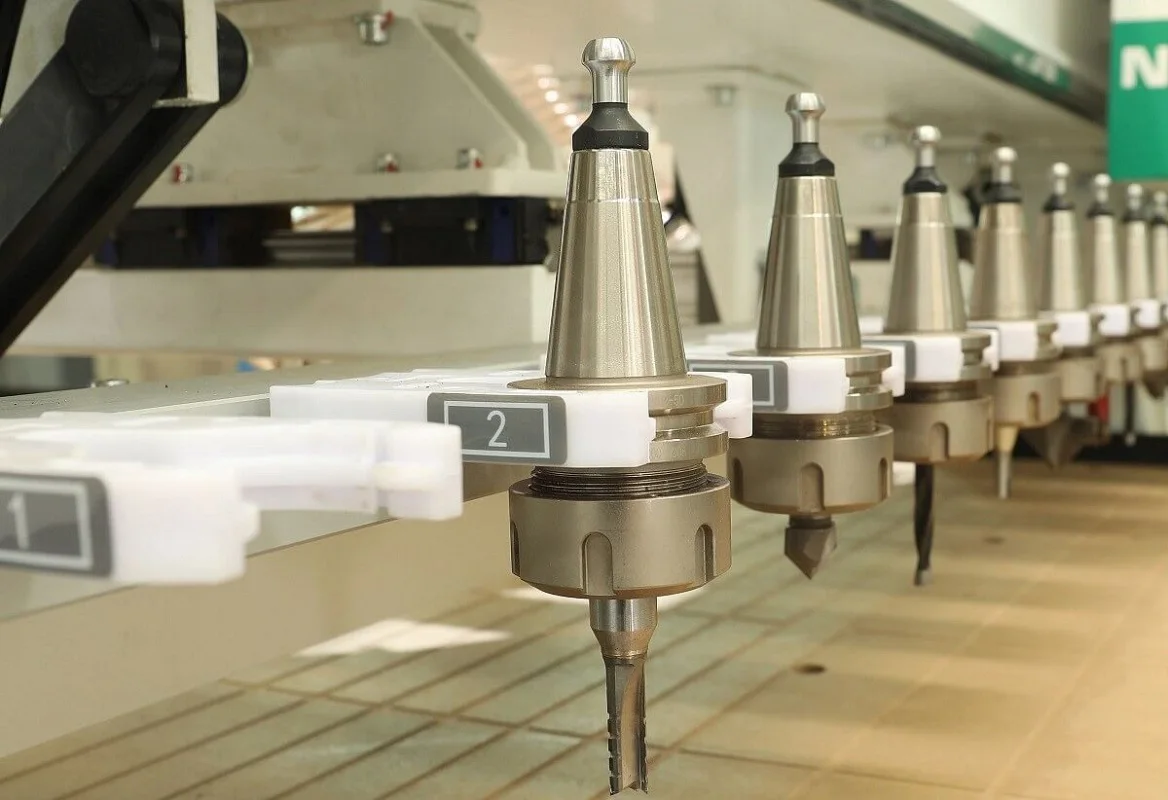

Магазин автоматической смены инструментов
Боковые пневмоупоры

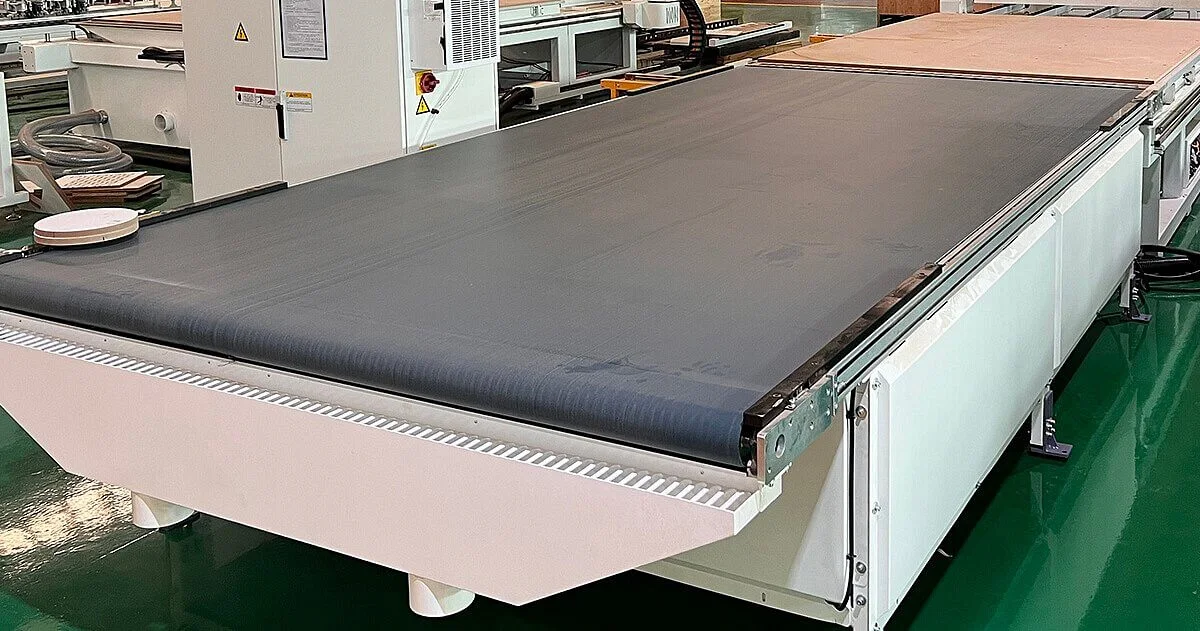

Стол автоматической выгрузки

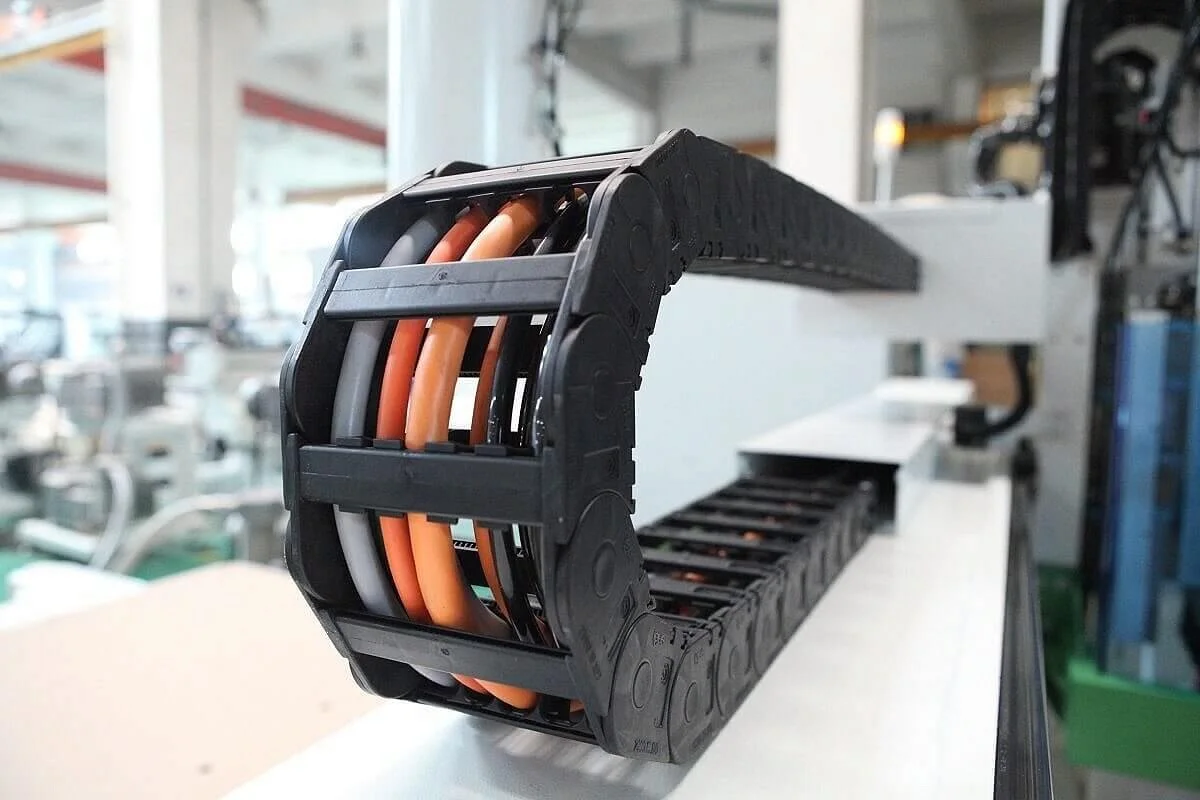

Защитные кабелеукладчики

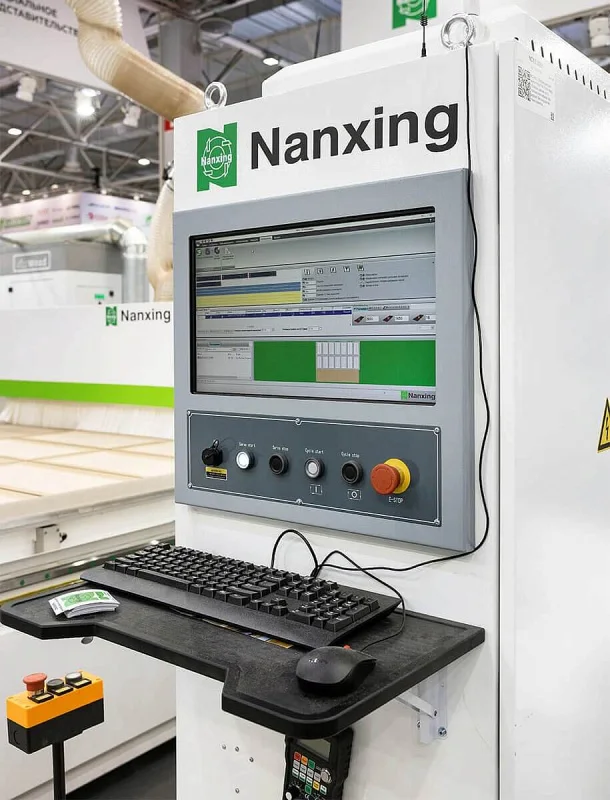

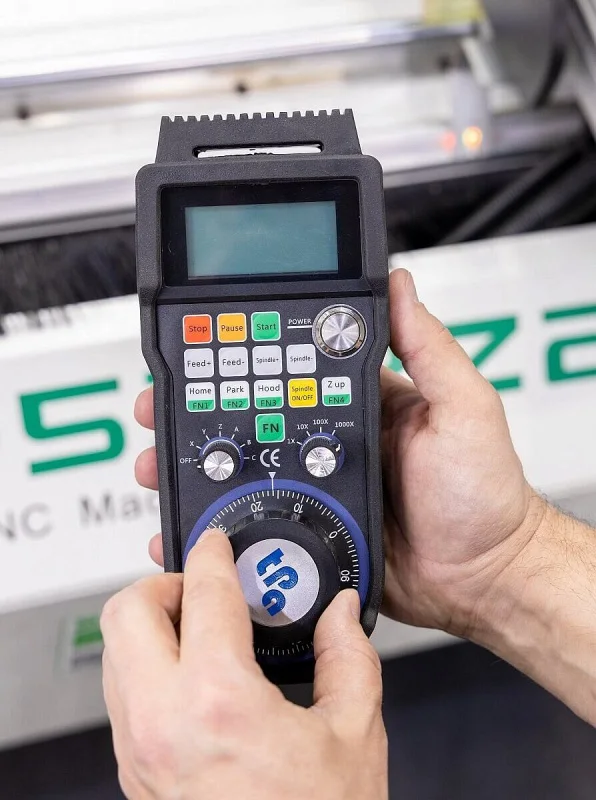

Пульт ручного управления
Электрооборудование
Станина
Сборочная линия

Основные характеристики

Система управления	TPA
Мощность, кВт	7,5 x 2
Напряжение, В	380
Частота вращения, об/мин	4000
Давление сжатого воздуха, бар	8
Система смены инструмента	Автоматическая
Тип электродвигателей перемещения	cервопривод

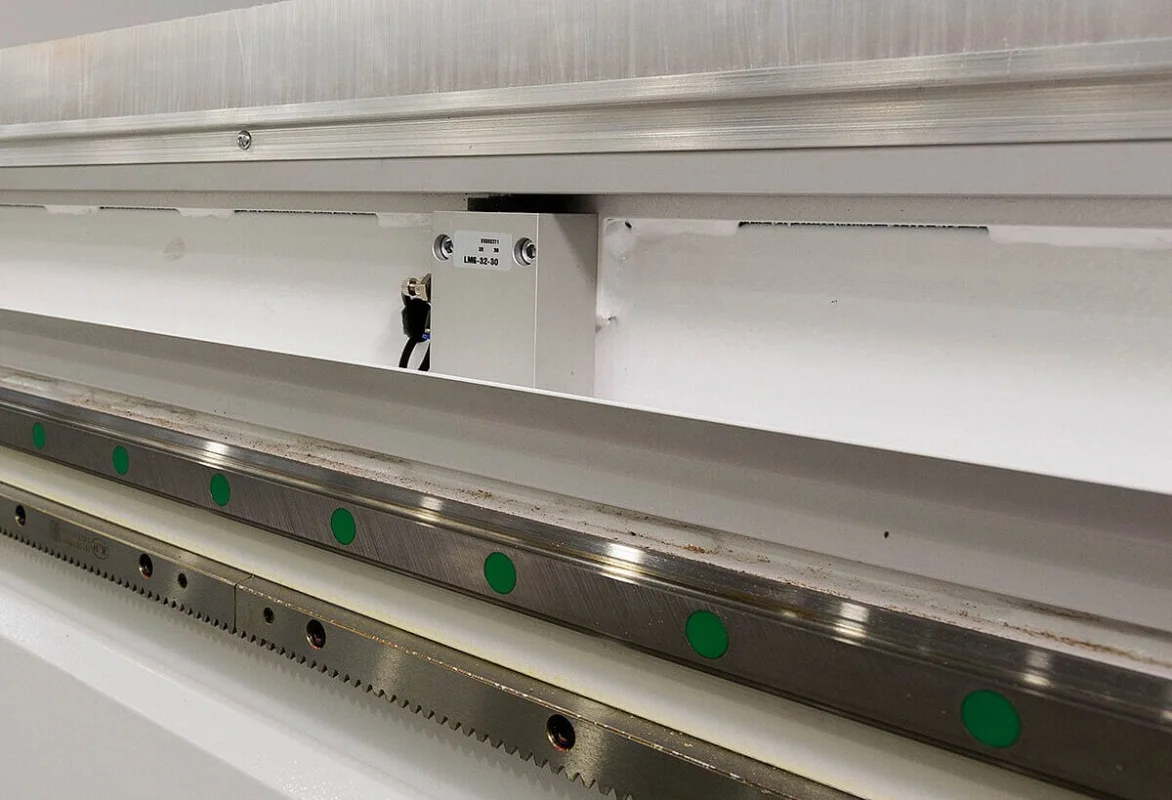

Тип передачи по оси X и Y	Косозубая шестерня-рейка
Тип передачи по оси Z	ШВП
Тип рабочего стола	Вакуумный
Скорость рабочего хода, м/мин	0 – 30

Инструментальная система

Емкость магазина инструмента	12
Тип инструментального магазина	линейный
Тип инструментального патрона	ISO 30
Мощность сверлильной группы, кВт	2,5
Наличие сверлильной головы	да

Энергопотребление

Общая установленная мощность, кВт	34
Общая мощность насосов, кВт	15

Шпиндель

Частота вращения шпинделя, об/мин.	0 – 24 000
Мощность шпинделя, кВт	12
Тип охлаждения шпинделя	Воздушное
Количество сверлильных шпинделей, шт.	10 (21)

Обработка детали

Размеры зоны обработки, мм	3100 x 2100
Высота заготовки по оси Z, мм	200

Система управления

Тип датчика калибровки инструмента	Автоматический
Принтер печати этикеток	нет

Аспирация

Диаметр патрубков, мм	Ø150 x 1, Ø125 x 1
Скорость воздуха в патрубке, м/с	30 – 35
Статическое давление воздушного потока вытяжной системы в точке подключения, Па	1800

Вакуумная система

Производительность вакуумного насоса, м³/ч	250 x 2
Наличие вакуумного насоса	да
Общая производительность насосов, м³/ч	500

Больше характеристик

Тип цанги	ER32
Тип смены инструмента	автоматическая
Скорость быстрых перемещений по оси X, мм/мин	0E+3 – 1.00E+5
Скорость быстрых перемещений по оси Y, мм/мин	0E+3 – 1.00E+5
Скорость быстрых перемещений по оси Z, мм/мин	0E+3 – 2.0E+4
Количество, шт.	2
Расход воздуха в пневмосистеме, м³/мин	0,4
Частота, Гц	50
Вес	4000 кг
Габариты	4800 × 3350 × 2500 мм
