Фрезерный станок с ЧПУ для технологии Нестинг Filato EasyNEST M-BH Lab

2 067 104 ₽

    Фрезерный станок с ЧПУ для технологии Нестинг Filato EasyNEST M-BH Lab.

    Артикул: 494207 Категория: Бренд: Filato Бренд:

    Фрезерный станок с ЧПУ для технологии Нестинг Filato EasyNEST M-BH Lab.

    Модель: EasyNEST M-BH Lab

    Назначение и применение

    Filato EasyNEST M Lab предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). В модели с индексом BH присутствует сверлильно-присадочная голова. Есть возможность автоматической печати этикетки (индекс Lab) с последующим нанесением на заготовку согласно заданной координате.

    Filato EasyNEST M Lab применяется для обработки древесины любых пород, плитных материалов на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитных материалов («Alucobond», «Dibond», любых полистиролов (в том числе ПВХ и полистиролы с поликарбонатом), гетинакса, искусственного камня, цветного металла, акрилового стекла и оргстекла, модельного пластика и т.п.

    Конструктивные особенности

    • Цельносварная стальная станина

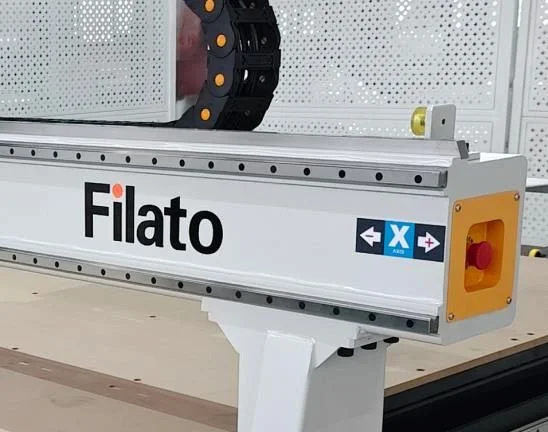

    • Стальной портал

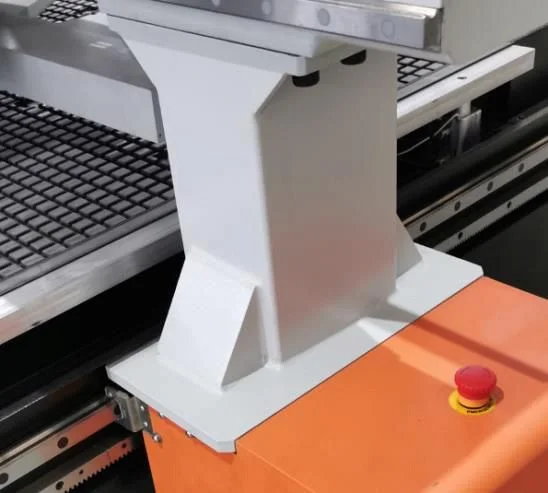

    • Усиленные стальные опоры портала

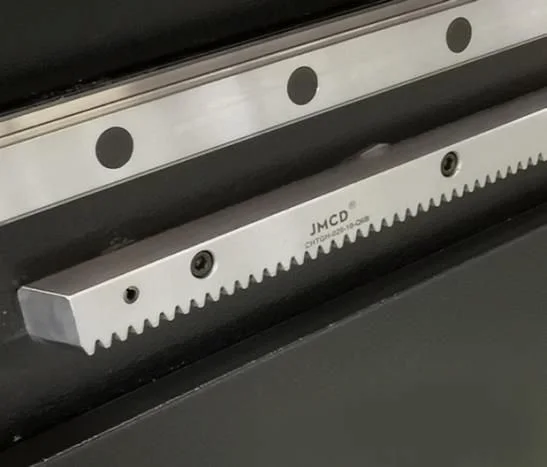

    • Косозубые передачи шестерня-рейка RoR (ГЕРМАНИЯ) по осям X-Y
    • Высокоскоростная шарико-винтовая передача по оси Z (ТАЙВАНЬ)

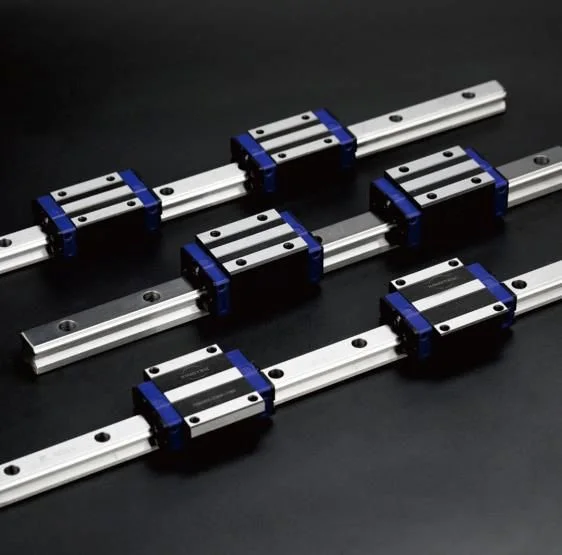

    • Высокоточные призматические направляющие с подшипниками по осям Х / Y / Z
    • Планетарные редукторы по осям X – Y “SHIMPO-NIDEC” (Япония)
    • Серводвигатели LeadShine 1500 Вт

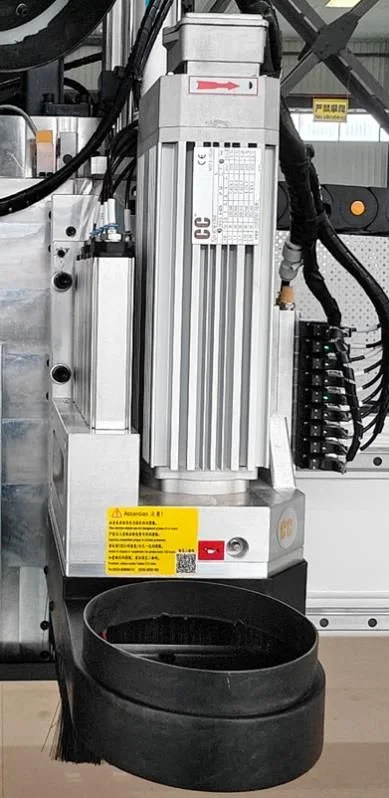

    • Промышленный электрошпиндель воздушного охлаждения «СС+» (6 квт – 24 000 об/мин)
    • Воздуховод

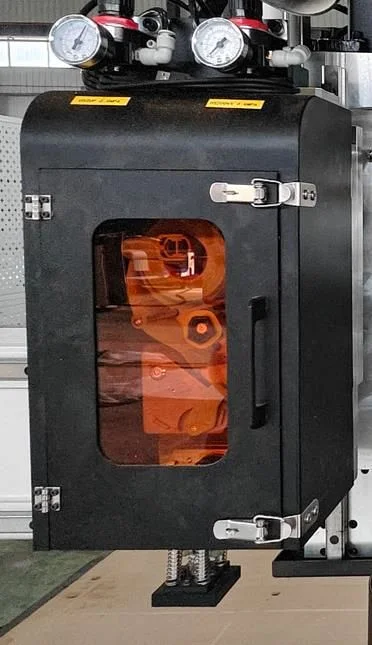

    • Принтер этикеток
    • Сверлильно-присадочная голова «СС+» (4+5)
    • Датчик автоматического измерения и калибровки длины инструмента
    • Шкаф управления с промышленным контроллером «Weihong NC60A
    • Пульт управления
    • Автоматическая централизованная система смазки
    • Защитные кабелеукладчики по осям X / Y / Z
    • Загрузочные ролики
    • Вакуумный стол (8 зон)
    • Базирующие упоры для позиционирования заготовок (6 шт)
    • Аспирационный кожух на электрошпиндель
    • Узел подготовки сжатого воздуха
    • Регулируемые опорные площадки
    • Ящик для инструмента (ЗИП)
    • Набор цанг
    • Набор фрез и ключей
    Основные характеристики
    Цанга

    ER32

    Мощность, кВт

    6

    Напряжение, В

    380

    Частота вращения, об/мин

    24 000

    Тип передачи по оси X и Y

    Шестерня, косозубая рейка

    Тип рабочего стола

    Вакуумный (8 независимых зон)

    Скорость холостого хода, м/мин

    0 – 60

    Скорость рабочего хода, м/мин

    0 – 25

    Инструментальная система
    Мощность сверлильно-присадочной группы, кВт

    1,7

    Энергопотребление
    Общая установленная мощность, кВт

    13,7

    Шпиндель
    Частота вращения шпинделя, об/мин.

    0 – 24 000

    Общее количество шпинделей, шт.

    9 (4 + 5)

    Обработка детали
    Размеры зоны обработки, мм

    2080 х 2830

    Рабочий стол
    Размеры рабочего стола, мм

    2070 х 2800

    Двигатель
    Тип двигателя

    Серводвигатели

    Перемещение суппорта
    Ход по оси Z, мм

    200

    Охлаждение
    Тип охлаждения

    воздушное

    Больше характеристик
    Тип смены инструмента

    ручная, Ручной (фиксация гайкой)

    Давление сжатого воздуха, Атм

    8

    Расход воздуха в пневмосистеме, м³/мин

    0,2

    Частота тока, Гц

    50 – 60

    Вес

    2100 кг

    Габариты

    3800 × 3300 × 2200 мм

    Доставка

    Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

    По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

    Стандартная комплектация

    • Электрошпиндель ручной заменой инструмента «СС+»
    • Принтер этикеток на шпиндельной площадке (индекс Lab)
    • Сверлильно-присадочная голова «СС+»
    • Частотный преобразователь
    • Датчик измерения и калибровки инструмента
    • Шкаф с электрокомпонентами станка
    • Промышленный контроллер Weihong NC60A
    • Ручной пульт управления
    • Серводвигатели осевого перемещения “LeadShine”
    • Планетарные редукторы “SHIMPO-NIDEC” (Япония) по осям X, Y
    • Призматические линейные направляющие по осям X, Y, Z
    • Шарико-винтовая передача по оси Z
    • Косозубые передачи по осям X, Y
    • Централизованная система смазки
    • Ролики для загрузки больших заготовок
    • 16 Вакуумный рабочий стол (8 вакуумных зон , 1 манометр)
    • Комплект пневмоупоров
    • Защитные кабель-каналы для электропроводки
    • Регулируемые опорные площадки для станины
    • Аспирационный кожух на электрошпиндель
    • Узел подготовки сжатого воздуха
    • Ящик с ЗИП
    • Набор фрез и цанг
    • Набор гаечных ключей
    • Руководство по эксплуатации

    Дополнительные опции (не входят в стандартную комплектацию)

    • Вакуумный насос пластинчато-роторный
    • Вакуумный насос повышенной производительности
    • Вакуумный насос вихревого типа двухконтурный
    • Балка с 2-мя прижимными вальцами
    • Аспирационная установка
    • Рециркуляционные пылеулавливающие агрегаты ПФЦ
