MetalTec NEXUS 35 - Токарный станок ЧПУ с наклонной станиной

MetalTec NEXUS 35 – Токарный станок ЧПУ с наклонной станиной

2 933 125 ₽

  • Система ЧПУ

    Siemens 808DA ver. 15

  • Макс. диаметр обработки над станиной, мм

    360

  • Макс. длина обработки, мм

    250

  • Мощность главного двигателя VEICHI, кВт

    5,5/7,5

Токарные станки ЧПУ с наклонной станиной – MetalTec NEXUS 35 предназначены для производства различных типов металлических изделий. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Артикул: МК 442622 Категория: Бренд: MetalTec Бренд:

Назначение

Токарные станки ЧПУ с наклонной станиной – MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Комплектация

  • Наклонная станина под 300
  • Подготовка под барфидер
  • ШВП и линейные направляющие производство Тайвань
  • Автоматический стружечный конвейер
  • Автоматическая система смазки направляющих
  • Вспомогательный LED источник света
  • Кабинетная защита
  • Комплект ЗИП

СПОСОБЫ ОБРАБОТКИ:

Внутреннее точение Наружное точение Точение наружной резьбы Наружная отрезка и обработка канавок



Конструктивные особенности

КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

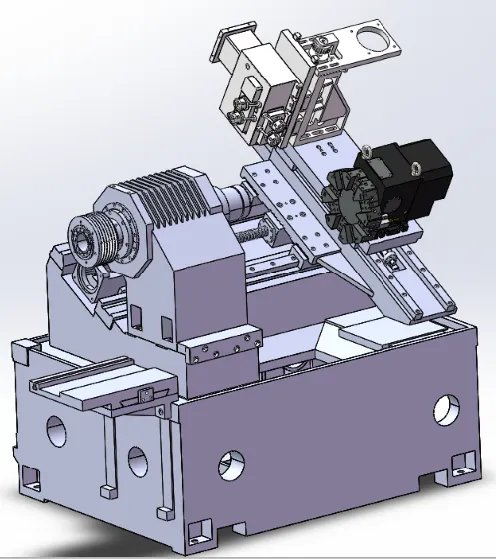

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 30°

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку:

  • Литье и термическая обработка, снятие внутренних напряжений 4 дня;
  • Искусственное старение 1 год;
  • Механическая обработка: Фрезерование, шлифование и закалка 55-60 HRC;
  • Шабрение: Площадь соприкосновения не менее 70 %.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

* в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами.
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

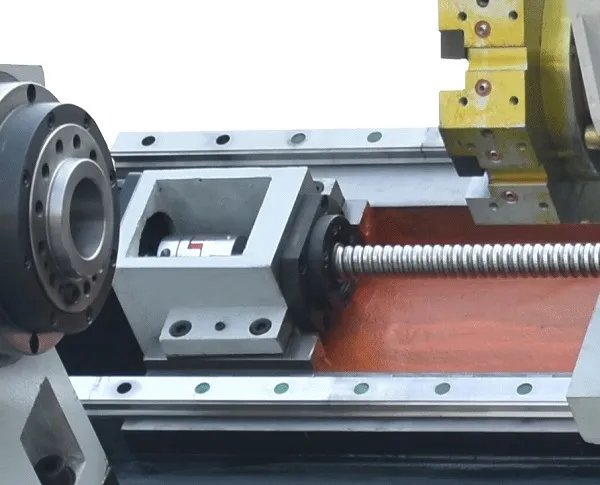

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.
ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 150 ММ (ГЕРМАНИЯ)

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.).

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.

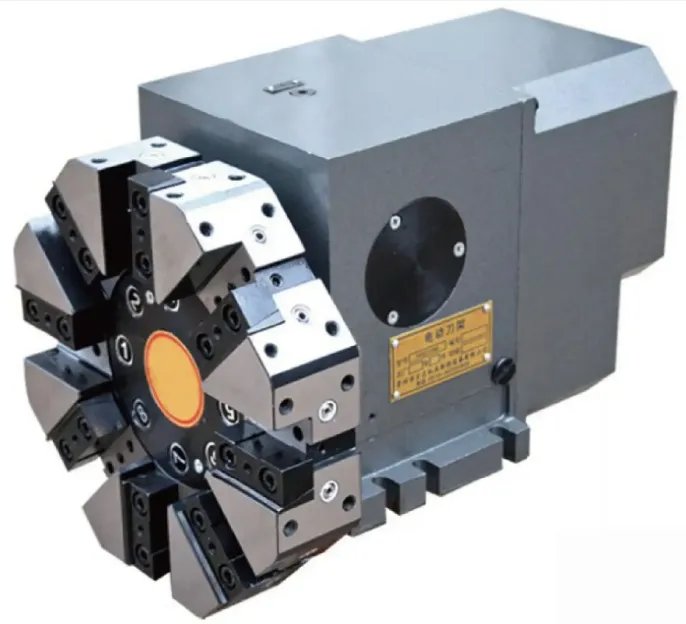

8-МИ ПОЗИЦИОННАЯ ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм

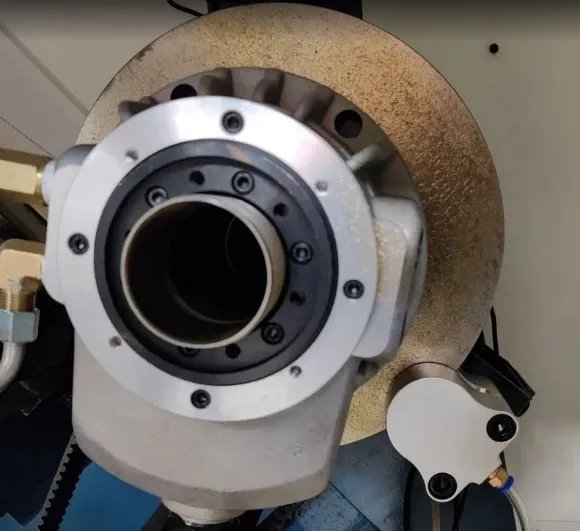

5,5/7,5 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.
МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ

Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.)


ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ DELIXI

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

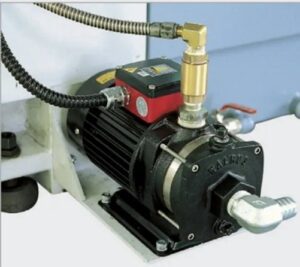

ПОДАЧА СОЖ 300W

Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью – 300W.

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте.

* реальное изображение может отличаться от представленного на фото.

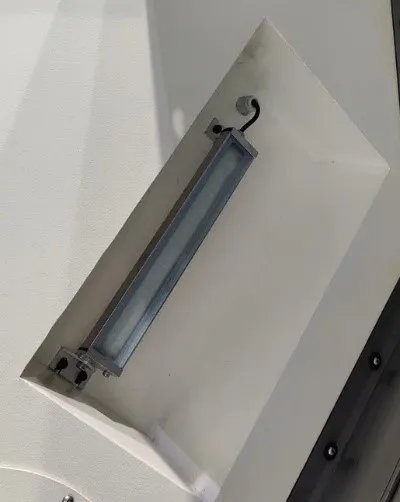

ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

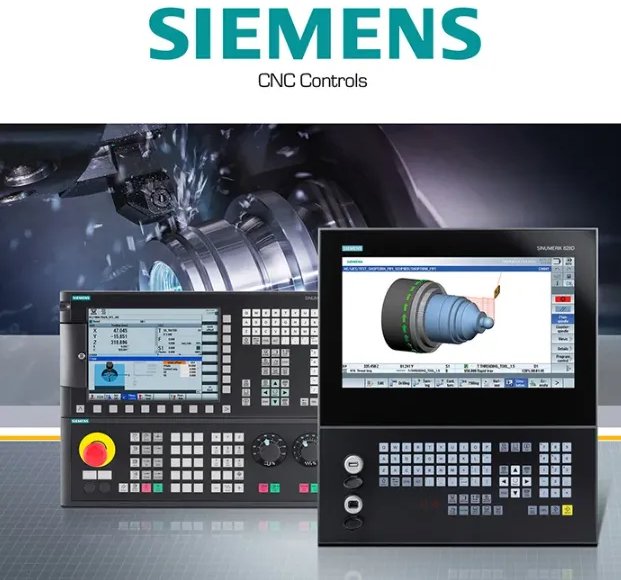

ПАНЕЛЬ УПРАВЛЕНИЯ

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды.

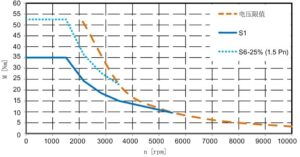

ПРИВОДНАЯ СИСТЕМА SIEMENS

Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Основные характеристики
Макс. диаметр обработки над станиной, мм

360

Макс. диаметр обработки над суппортом, мм

185

Макс. диаметр обработки, мм (диск)

210

Макс. диаметр обработки, мм (вал)

100

Серводвигатели по осям Х / Z

Siemens

Система ЧПУ

Siemens 808DA ver. 15

Макс. длина обработки, мм

250

Повторяемость
Повторяемость, мм

0,006

Энергопотребление
Напряжение, В / Частота, Гц

380 / 50

Точность позиционирования
Точность позиционирования, мм

0,022

Двигатель
Мощность главного двигателя VEICHI, кВт

5,5/7,5

Насос СОЖ высокого давления, W

300

Инструментальный резцедержатель
Тип инструментального резцедержателя

Электрическая револьверная головка

Количество устанавливаемого инструмента

8

Держатель расточных инструментов

3 шт (￠25мм)

Держатель торцевого инструмента

3 шт (размер инструмента: 20×20 мм)

Радиальный держатель инструмента

8 шт (размер инструмента: 20×20 мм)

Перемещение суппорта
Ход по оси Х, мм

380

Ход по оси Z, мм

350

Ускоренное перемещение по осям X / Z, м/мин

24 / 24

Шпиндель
Диапазон оборотов, об/мин

100-4000

Гидравлический патрон IVY - производство Германия, мм

3-х кулачковый патрон 150

Отверстие патрона, мм

56

Проходное отверстие шпинделя, мм

43

Больше характеристик
Длина упаковки, мм

2500

Ширина упаковки, мм

3000

Высота упаковки, мм

2300

Вес упаковки, кг

2300

Вес

1900 кг

Габариты

2500 × 2100 × 2000 мм
