Горизонтальный обрабатывающий центр KMT KHM 80P

Под заказ

  • Размеры рабочего стола, мм

    800 x 800

Горизонтальный обрабатывающий центр KMT KHM 80P. Цена по запросу.

Артикул: 466706 Категория: Бренд: KMT Бренд:

Горизонтальный обрабатывающий центр KMT KHM 80P. Цена по запросу.

Модель: KHM 80P

Назначение и применение

Горизонтальный обрабатывающий центр KMT KHM 80P предназначен для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Количество паллет – 2 шт.

Горизонтальный обрабатывающий центр KMT KHM 80P используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.

Конструктивные особенности

  • Станина
  • Компоновка станка
  • Колонная конструкция

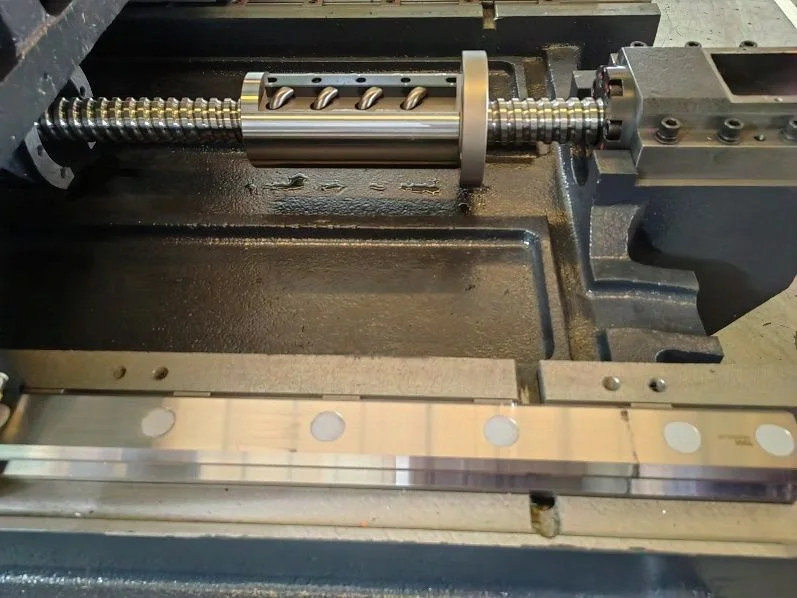

  • Направляющие
  • Шпиндель
  • Механизм подачи
  • Инструментальный магазин
  • GTP редуктор 2G250

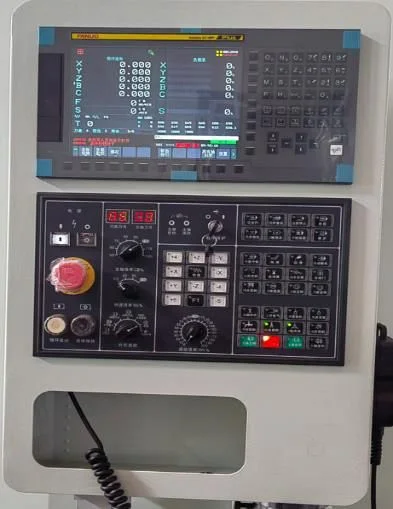

  • Система ЧПУ
Основные характеристики
Система ЧПУ

Fanuc

Тип направляющих

Качения

Частота вращения, об/мин

6000

Повторяемость
Повторяемость, мм

0,008

Инструментальная система
Емкость магазина инструмента

24

Максимальная длина устанавливаемого инструмента, мм

350

Максимальный вес устанавливаемого инструмента, кг

18

Максимальный диаметр инструмента при пустых соседних ячейках, мм

230

Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин

24000

Скорость подачи по осям X/Y/Z, мм/мин

20

Двигатели
Мощность серводвигателя по осям X/Y/Z, кВт

6 / 7 / 7

Точность позиционирования
Точность позиционирования, мм

0,012

Шпиндель
Тип привода шпинделя

Редуктор

Расстояние от оси шпинделя до поверхности рабочего стола, мм

130 – 1130

Мощность шпинделя пост./30 мин, кВт

22 / 26

Расстояние от центра стола до поверхности шпинделя, мм

200 – 1200

Рабочий стол
Размеры рабочего стола, мм

800 x 800

Количество паллет, шт.

2

Точности
Точность индексации поворотного стола, с

0,001

Задняя бабка
Конус

BT50

Пневмосистема
Давление воздуха, кг/см²

6 – 8

Перемещения и направляющие
По оси X, мм

1300

По оси Z, мм

1000

По оси Y, мм

1000

Больше характеристик
Макс. Ø инструмента, мм

125 (230)

Время смены инструмента

5,5

Макс. крутящий момент на шпинделе, Нм

560 / 662

Максимальная нагрузка, кг

2000

Потребляемая мощность, кВт

35

Вес

19500 кг

Габариты

8200 × 4750 × 3600 мм

Доставка

Доставка товаров по России осуществляется бесплатно до терминала транспортной компании в вашем городе. Если в вашем населённом пункте нет терминала ТК, доставка производится до ближайшего города.

По вопросам адресной и краевой доставки вы можете уточнить у нашего специалиста в чате, по телефону или электронной почте.

Состав комплектации требует уточнения

В исходных данных эти позиции не разделены на стандартную комплектацию и дополнительные опции. Состав поставки необходимо уточнить.

  • Система ЧПУ FANUC 0i MF PLUS 1
  • USB и CF card входы
  • Система подачи СОЖ в зону резания через форсунки
  • Дополнительно кольцо с форсунками для СОЖ
  • Воздушная завеса шпинделя и подача воздуха в зону резания
  • Серводвигатели Fanuc по осям X/Y/Z
  • Жесткое нарезание резьбы
  • Трехцветная сигнальная лампа
  • Транспортер для удаления стружки с тележкой
  • Автоматическая система смазки
  • Система подачи воздуха через шпиндель
  • Система подачи СОЖ в зону резания
  • Пистолет для обдува воздухом рабочей зоны
  • Пистолет подачи СОЖ
  • Рабочее освещение станка
  • Кабинетная защита зоны резания
  • Конвейер стружки ленточного типа с корзиной
  • М30 функция автоматического отключения
  • Трансформатор
  • CE стандарт электрошкафа
  • Телескопическая защита направляющих по осям X / Y / Z
  • Электрошкаф с теплообменником
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке
